3 cách nối dây điện chữ T phổ biến và đơn giản nhất

Chu Văn An

Ngoài khớp nhánh, khớp chữ T còn được sử dụng phổ biến trong nhiều hệ thống điện dân dụng và công nghiệp. Dưới đây là 3 cách nối dây hình chữ T đơn giản nhất mà bạn có thể tự làm.

Dây hình chữ T là gì?

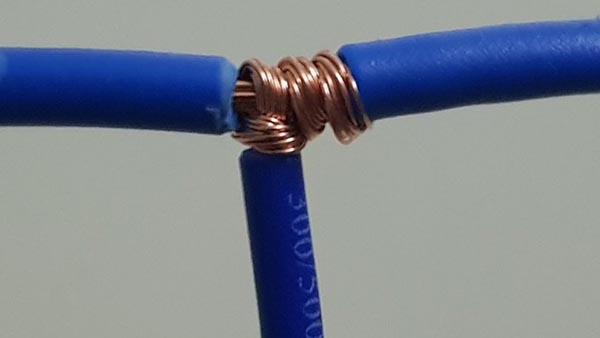

Dây chữ T (hay còn gọi là dây điện nhánh) là kỹ thuật nối dài hoặc tách dây nhánh ra khỏi dây điện chính đang sử dụng. Phương thức kết nối này cho phép kết nối nhiều thiết bị điện với một nguồn điện chính hoặc chia nguồn điện lưới cho các khu vực sử dụng điện khác nhau.

Đây là một trong ba cách đấu nối dây điện phổ biến trong mạng điện ở Việt Nam với ưu điểm vượt trội là không cần cắt dây chính mà vẫn có thể mở rộng hệ thống dây điện. Điều này giúp tiết kiệm không gian lắp đặt và tối ưu hóa sơ đồ điện cho công trình. Tuy nhiên, cần đảm bảo rằng ngã ba chữ T được kết nối đúng cách để ngăn ngừa các sự cố có thể xảy ra như đoản mạch, rò rỉ điện và tổn thất năng lượng.

Khi nào bạn nên sử dụng dây hình chữ T?

Khớp chữ T thường được sử dụng cho các trường hợp như:

• Tách đường dây nhánh khỏi đường dây điện chính hiện có: Ví dụ: khi cần lắp thêm ổ cắm hoặc công tắc, thay vì phải kéo đường dây điện mới, bạn có thể sử dụng các kết nối nhánh để lấy điện cho các thiết bị này từ đường dây chính trong nhà.
• Kết nối nhiều thiết bị với một nguồn: Trong trường hợp bạn muốn kết nối nhiều thiết bị vào cùng một nguồn điện chính để tiết kiệm nguồn cung cấp, bạn cũng có thể kết nối nhiều dây nhánh từ một dây chính.

Ưu điểm của dây hình chữ T:

• Tiết kiệm chi phí đầu tư: Chỉ cần có 1 đường dây chính có khả năng chịu tải, bạn có thể tạo nhiều đường dây nhánh mà không cần phải kéo đường dây mới cho từng thiết bị từ hộp cầu dao.
• Tiết kiệm thời gian: So với việc chạy một đường dây mới, việc tạo kết nối nhánh đơn giản và nhanh chóng hơn rất nhiều.
• Dễ dàng mở rộng hệ thống: Kỹ thuật kết nối này không quá phức tạp, nhất là khi sử dụng thêm các phụ kiện chuyên dụng. Hơn nữa, bạn có thể linh hoạt mở rộng hệ thống khi cần thiết.
• Hiệu suất truyền được đảm bảo: Khớp chữ T mang lại sự kết nối chắc chắn, giúp dòng điện chạy ổn định, hạn chế sự cố về điện.
• Dễ dàng sửa chữa: Trường hợp dây nhánh có vấn đề, bạn chỉ cần khắc phục tại điểm nối chữ T mà không cần phải thay toàn bộ đường dây.

3 cách nối dây chữ T thông dụng nhất

Có 3 cách nối dây chữ T thông dụng là: nối truyền thống, nối dây bằng đầu nối và nối dây bằng nẹp.

Đi dây hình chữ T truyền thống

Các mối nối phân nhánh có thể sử dụng được cho cả dây một lõi và dây nhiều lõi. Trước khi thực hiện, bạn cần tước bỏ lớp cách điện ở đầu dây nhánh. Về phần dây chính, bóc lớp cách điện tại vị trí muốn rẽ nhánh 1 khoảng 5-6cm.

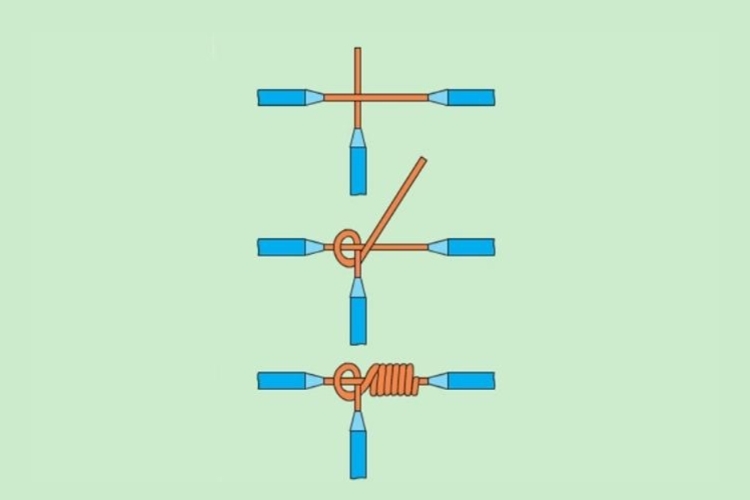

Cách nối dây hình chữ T với dây 1 lõi:

• Bước 1: Đặt đầu dây nhánh vào giữa dây dẫn của dây chính theo hình dấu cộng, sau đó xoắn ngược dây nhánh từ sau ra trước.
• Bước 2: Quấn dây nhánh 6-7 lần ngược vào lõi dây chính. Dùng kìm siết chặt các mối nối.
• Bước 3: Kiểm tra kết nối lần cuối và bọc lớp cách điện bằng băng keo đen.

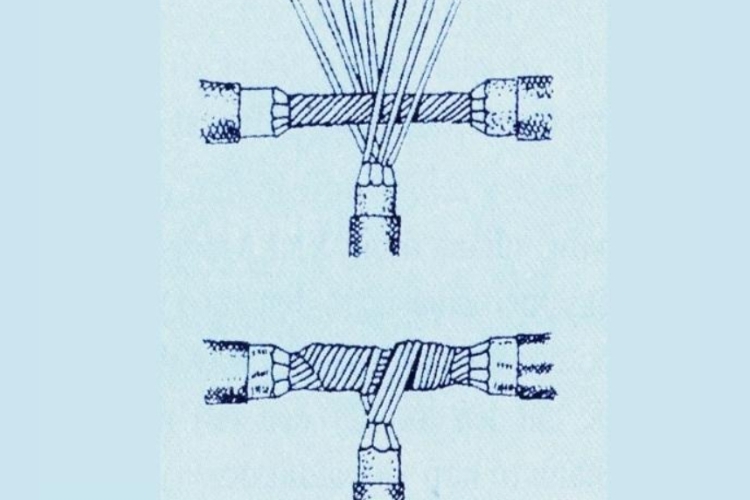

Cách nối dây hình chữ T với dây nhiều sợi:

• Bước 1: Chia lõi dây dẫn của dây nhánh thành 2 phần bằng nhau và đặt lõi dây chính vào giữa 2 phần này.
• Bước 2: Xoắn từng phần dây nhánh vào dây chính theo hướng ngược nhau. Bạn có thể dùng kéo cắt bỏ phần lõi thừa.
• Bước 3: Kiểm tra độ bền của kết nối trước khi quấn bằng băng cách điện.

Phương pháp này có ưu điểm là không cần chuẩn bị thêm phụ kiện trong quá trình đấu nối. Tuy nhiên, thời gian kết nối lâu hơn và cũng đòi hỏi công nghệ cao.

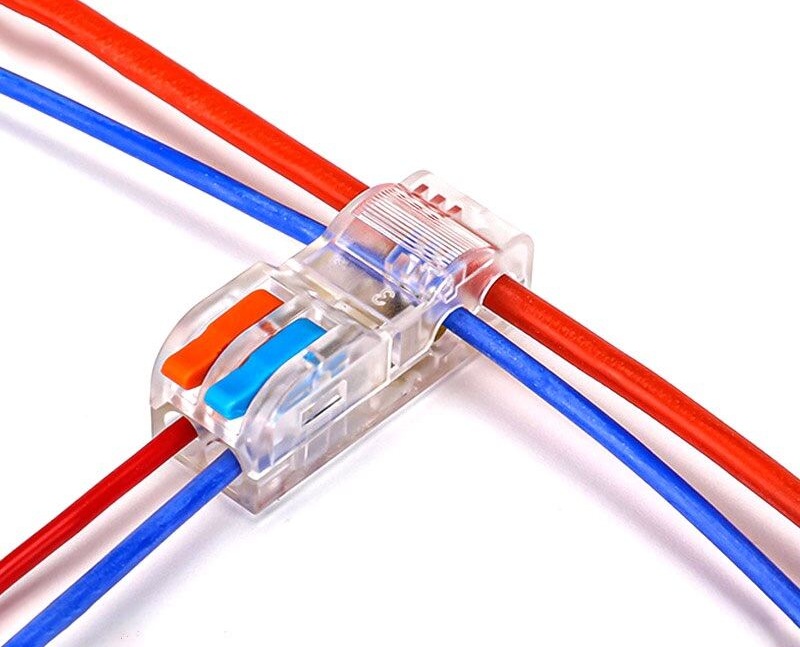

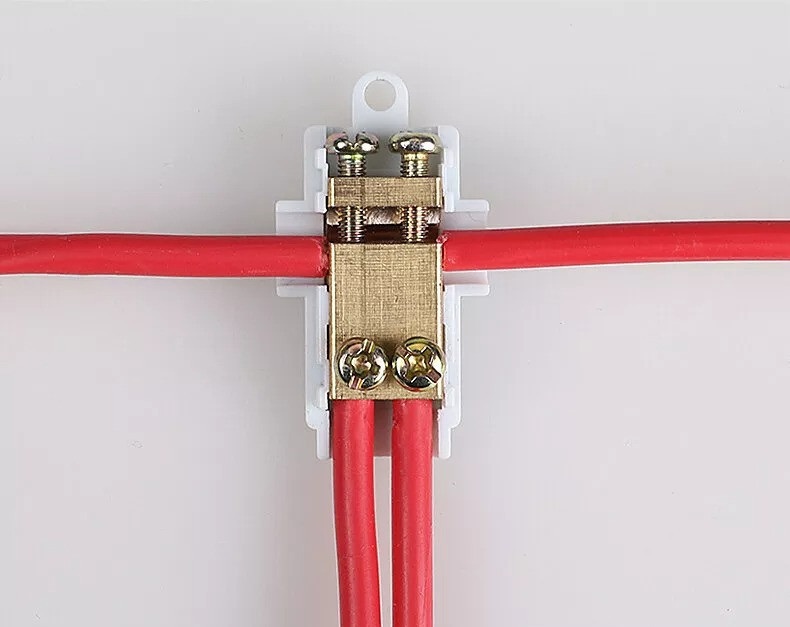

Cách nối dây hình chữ T bằng đầu nối

Đầu nối hình chữ T thường được sử dụng để kết nối nhiều thiết bị điện như đèn, quạt, điều hòa, máy tính… vào cùng một đường dây điện. Linh kiện này được thiết kế để đơn giản hóa quá trình đi dây điện mà không cần phải tuốt dây quá phức tạp hay xoắn các kết nối theo tiêu chuẩn, phù hợp với những người chưa có kinh nghiệm. Ngoài ra, việc sử dụng đầu nối còn đảm bảo độ dẫn điện và cách điện đáng tin cậy hơn tại các điểm nối vì không sử dụng băng cách điện. Đặc biệt dây có thể dễ dàng tháo ra khi không cần thiết nữa.

Quá trình thực hiện bao gồm các bước sau:

• Bước 1: Chuẩn bị đầu nối hình chữ T phù hợp với mặt cắt dây. Tiếp theo, mở nắp và dùng tuốc nơ vít để nới lỏng các ốc vít.
• Bước 2: Luồn dây chính vào lỗ ở giữa đầu nối. Đối với dây nhánh, bạn cần tước một đoạn vỏ ngắn ở một đầu dây rồi luồn vào đầu còn lại. Một số loại đầu nối có thể kẹp thẳng, bạn không cần phải tước dây.
• Bước 3: Cố định lại kết nối bằng cách siết chặt vít. Nếu là loại kẹp thì chỉ cần dùng kìm để bóp.
• Bước 4: Đóng nắp đầu nối và kiểm tra tính liên tục của dây.

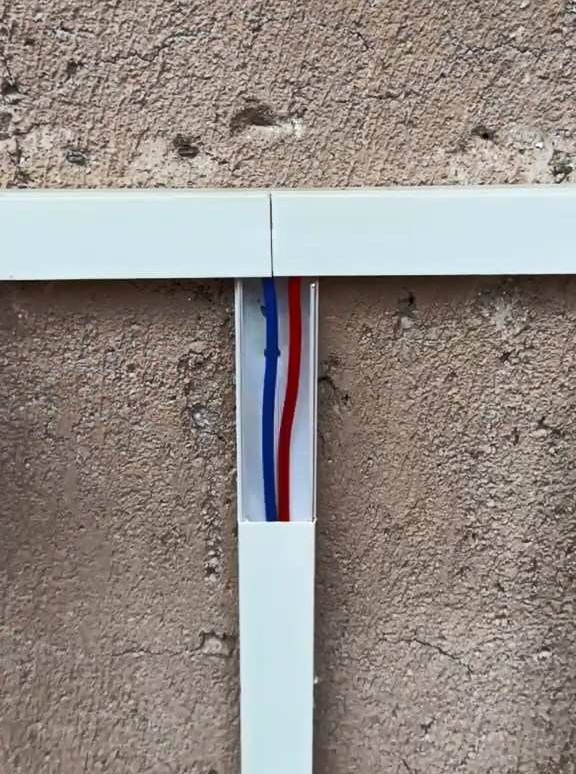

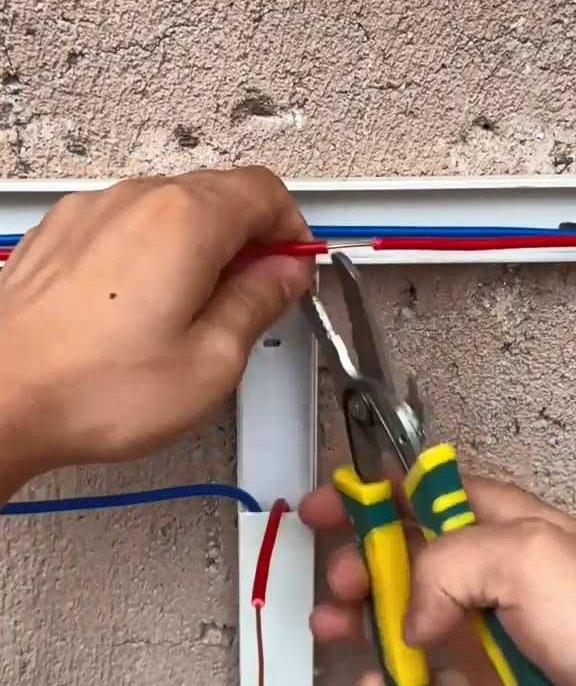

Cách nối dây chữ T bằng niềng răng

Phương pháp này phù hợp với đường dây điện cố định trong nhà, thường áp dụng cho dây điện lõi cứng.

Về cơ bản, kỹ thuật nối dây cũng tương tự như cách nối dây hình chữ T truyền thống đối với dây 1 lõi ở trên. Điểm khác biệt là bạn cần trang bị thêm hệ thống giằng hình chữ T cố định trên tường hoặc sàn nhà.

Sau khi hoàn thành kết nối chữ T, đóng nắp thanh nẹp để tăng cường bảo vệ kết nối.

Cẩn thận khi nối dây hình chữ T

Để đảm bảo hiệu suất truyền tải và an toàn điện, hệ thống dây điện hình chữ T phải đảm bảo:

• Xác định chính xác cách kết nối một chữ T cụ thể với từng mạng điện, tương ứng với các công cụ và kỹ thuật kết nối khác nhau.
• Dây chính và dây nhánh cần có tiết diện phù hợp để đảm bảo tính đồng nhất và tạo điều kiện cho dòng điện chạy qua.
• Nắm vững quy trình nối dây hình chữ T trước khi bắt đầu thực hiện.
• Đảm bảo các kết nối chắc chắn. Nếu sử dụng đầu nối thì chọn loại phù hợp với dây cần kết nối.
• Các kết nối cần được bọc cẩn thận bằng băng cách điện khi kết nối bằng phương pháp truyền thống.
• Tuân thủ các quy tắc an toàn điện trong quá trình nối dây điện. Hãy chắc chắn kiểm tra tính liên tục trước khi đưa nút giao chữ T vào sử dụng.

Một số câu hỏi về cách nối dây hình chữ T

Câu hỏi 1: Nối dây hình chữ T có an toàn không?

Hồi đáp: Có. Nếu bạn thực hiện đúng quy trình đấu nối tiêu chuẩn và sử dụng thiết bị chất lượng thì khớp chữ T hoàn toàn đáp ứng được yêu cầu về an toàn. Không chỉ khớp chữ T mà bất kỳ loại kết nối nào cũng có khả năng bị điện giật hoặc cháy nếu không được xoắn đúng cách hoặc cách điện kém.

Câu 2: Điểm nối chữ T có làm giảm dòng điện trong dây chính không?

Hồi đáp: Nếu dây nguồn chính đáp ứng được tổng công suất của các thiết bị chính trong hệ thống thì việc sử dụng tiếp điểm chữ T để phân nhánh dây nguồn sẽ không làm dòng điện trong dây chính bị giảm. Tuy nhiên, nếu kết nối không an toàn có thể làm tăng điện trở, từ đó gây sụt áp đường dây, ảnh hưởng đến hoạt động của tất cả các thiết bị sử dụng chung nguồn.

Câu 3: Tất cả các loại dây cáp điện đều có thể dùng để nối dây hình chữ T phải không?

Hồi đáp: Chính xác. Nhưng việc thực hiện giữa các loại dây khác nhau có thể khác nhau. Bạn có thể theo dõi quy trình nối dây chữ T cho dây 1 lõi và dây nhiều sợi ở trên để tìm hiểu chi tiết. Trong trường hợp bạn không rành về kỹ thuật điện thì nên sử dụng đầu nối sẽ an toàn và tiện lợi hơn.

Câu 4. Nối dây chữ T theo kiểu truyền thống hay dùng đầu nối sẽ hiệu quả hơn?

Trả lời: Cả 2 phương pháp này đều có ưu và nhược điểm riêng, cụ thể:

Cách kết nối thủ công:

• Lợi thế: Tiết kiệm vật liệu, không cần mua thêm đầu nối.
• Nhược điểm: Đòi hỏi kỹ thuật đấu nối phức tạp, tốn nhiều thời gian hơn và tiềm ẩn nhiều nguy cơ mất an toàn điện nếu không tuân thủ đúng.

Sử dụng đầu nối:

• Lợi thế: Dễ làm, nhanh chóng, phù hợp với cả người chưa có kinh nghiệm. Tính dẫn điện và cách nhiệt tốt, tính thẩm mỹ cao.
• Nhược điểm: Chi phí bổ sung.

Tùy thuộc vào yêu cầu hệ thống, ngân sách dự kiến ​​cũng như hiểu biết của bản thân về kỹ thuật điện mà bạn có thể lựa chọn phương pháp nối dây chữ T phù hợp.
