Công tắc tơ AC có nhiều ứng dụng trong các hệ thống khác nhau, từ bộ khởi động động cơ đến quản lý tải trong các mạch công nghiệp. Tìm hiểu về cấu tạo, nguyên lý hoạt động, cách chọn AC Contactor và so sánh AC Contactor với DC Contactor trong bài viết dưới đây.

Công tắc tơ AC là gì?

AC Contactor là dòng contactor được sử dụng trong các mạch điện xoay chiều, được thiết kế để bật/tắt các mạch tải AC dòng điện cao. Nguyên lý hoạt động của contactor AC dựa vào nam châm vĩnh cửu tạo ra lực hút. Khi được cấp điện, nó sẽ tạo ra một từ trường và hút các tiếp điểm, từ đó làm cho tiếp điểm chuyển động và đóng mạch.

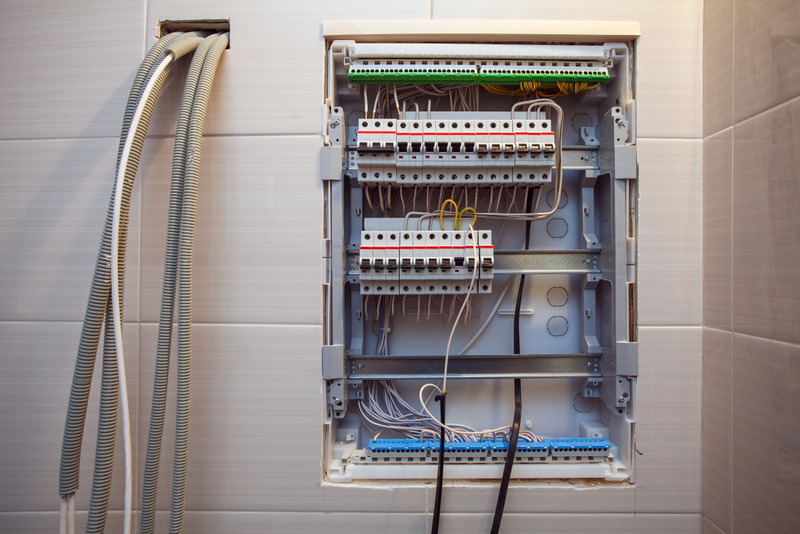

AC contactor 3 (1) là gì

Chức năng của AC Contactor

AC Contactor sở hữu nhiều chức năng để vận hành và bảo vệ các mạch điện có công suất lớn nên thường được sử dụng rộng rãi trong điện công nghiệp. Chức năng này khi áp dụng vào thực tế như sau:

Chuyển mạch điện cho thiết bị công nghiệp
Điều khiển hệ thống chiếu sáng công suất cao
Kiểm soát nhiều tải trong hệ thống
Bảo vệ mạch điện khỏi quá tải và ngắn mạch.

Cách chọn AC Contactor

Để chọn được AC Contactor phù hợp, bạn cần lưu ý những điểm sau:

Xem thêm Hướng dẫn đấu khởi động từ 3 pha và 1 pha chi tiết

Đánh giá khả năng chịu tải

Điện áp định mức của công tắc tơ AC phải bằng điện áp tối đa của mạch điều khiển. Để bảo trì thiết bị tần số cao, hãy chọn công tắc tơ có chỉ số cao hơn để đảm bảo hoạt động hiệu quả và tăng tuổi thọ.

Chọn kích thước phù hợp

Một lỗi phổ biến khi chọn contactor cho dự án lớn là chọn contactor quá nhỏ. Kích thước phù hợp của Công tắc tơ AC phải tương ứng với danh mục sử dụng của Ủy ban Kỹ thuật Điện Quốc tế (IEC):

AC1: tải không cảm ứng
AC2: động cơ vòng trượt tắt
AC3: Động cơ lồng sóc, khởi động/dừng động cơ khi đang chạy
AC4: Động cơ lồng sóc, bấm nhả

Tuổi thọ sản phẩm

Tuổi thọ của contactor AC được đo bằng độ bền điện và độ bền cơ học, tương ứng với số lần chuyển mạch của thiết bị. Thông số đo cụ thể:

Số lần chuyển đổi/giờ: khoảng 600, 1200 và 1800 lần
Độ bền điện: khoảng 600.000 – 2.500.000 lần chuyển mạch
Độ bền cơ học: từ 6.000.000 – 25.000.000 lần chuyển đổi

Dựa vào các thông số trên, bạn có thể lựa chọn contactor AC phù hợp với mục đích sử dụng của mình.

Kích thước và vị trí lắp đặt

Cần xác định vị trí lắp đặt AC Contactor trong bảng điều khiển để lựa chọn thiết bị có kích thước phù hợp.

Giấy chứng nhận

Thị trường hiện nay không thiếu AC Contactor. Tuy nhiên, bạn cần tìm hiểu kỹ về các chứng nhận của dòng AC Contactor mà bạn định sử dụng. CE (Conformité Européenne) và UL (Underwriter Laboratory) là hai chứng nhận AC Contactor quan trọng mà bạn có thể xem xét. Thông tin về tiêu chuẩn và chứng chỉ được đăng tải trên trang web chính thức của thương hiệu.

Xem thêm Tụ bù ngang là gì? Tụ bù dọc là gì? Cách phân biệt

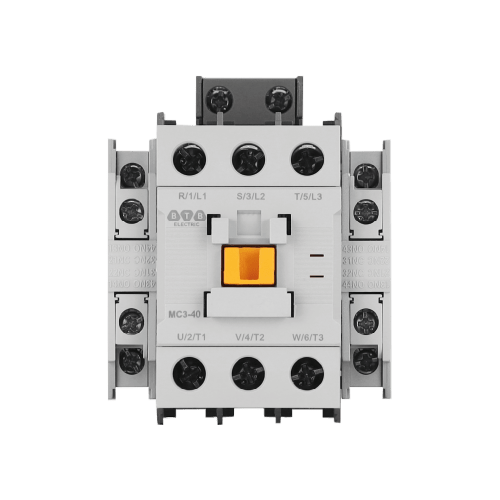

ac contactor btb điện

Đến từ thương hiệu gần 50 năm kinh nghiệm, contactor AC của BTB Electric hoạt động ở tần số 50/60Hz và điện áp lên tới 1000V. Dòng sản phẩm này đã đạt được nhiều chứng nhận chất lượng từ IEC, UL, Dekra,… và nhiều tổ chức kiểm định uy tín toàn cầu, đảm bảo an toàn tuyệt đối với mức giá cạnh tranh, ổn định theo danh mục.

Đọc thêm: Khởi động là gì? Nguyên lý hoạt động và phân biệt contactor

So sánh Công tắc tơ AC với Công tắc tơ DC

yếu tố so sánh	Công tắc tơ AC	Công tắc tơ DC
Kết cấu	Lõi cuộn dây được làm từ thép silicon giúp chống quá nhiệt	– Các tiếp điểm được vận hành bằng một cuộn dây từ làm bằng thép hoặc gang. Cuộn dây này được vận hành bởi một từ trường tạo ra dòng điện xung quanh nhiều lớp thép – Ít cực tiếp xúc hơn AC Contactor
Nguyên lý hoạt động	– Được điều khiển bởi từ trường được tạo ra bởi dòng điện xoay chiều chạy quanh cuộn dây. – AC Contactor không sử dụng diode, thiết bị này sử dụng lõi nhiều lớp với cuộn dây giúp chống thất thoát nhiệt, tăng hiệu suất đóng cắt và dập hồ quang.	– Dùng từ trường xung quanh cuộn dây để điều khiển các tiếp điểm. – Các tiếp điểm của contactor DC sử dụng diode dòng tự do để phân tán tải điện cảm lên cuộn dây khi dòng điện đầu vào giảm, có khả năng dập tắt hồ quang và giảm nguy cơ cháy nổ do sinh nhiệt quá mức. Tùy thuộc vào loại tiếp điểm, năng lượng dư thừa cũng có thể được tái sử dụng để cung cấp năng lượng cho tải.
Mức kháng cự	Điện trở thấp nhưng nhiệt độ cao (vì AC Contactor tạo ra nhiều nhiệt hơn nên cần có khe hở để nhiệt thoát ra ngoài)	Sức đề kháng cao
Số lượng cuộn dây	Ít cuộn dây hơn	Thêm cuộn dây
Tần suất bật và tắt	Khoảng 600 lần/giờ, có thể thay đổi linh hoạt	Tần số chuyển đổi cố định 1200 lần/giờ

Xem thêm Nên mua đèn học ánh sáng vàng hay trắng để tốt cho mắt?

Đọc thêm: Hướng dẫn cách đọc ký hiệu contactor trong bản vẽ và thực tế

AC Contactor có thể được thay thế bằng DC Contactor không?

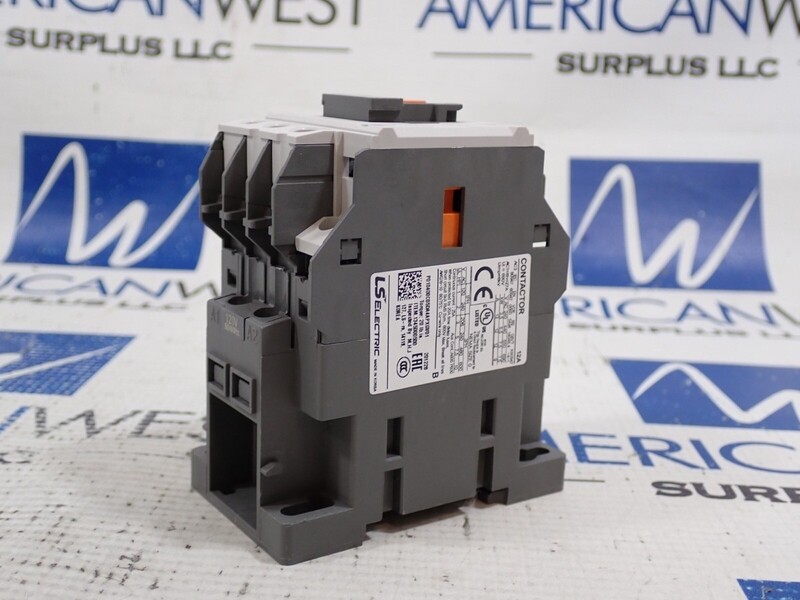

Công tắc tơ AC 4 1 là gì

Công tắc tơ AC trong trường hợp khẩn cấp có thể thay thế công tắc tơ DC nhưng không quá 2 giờ (vì hiệu suất tản nhiệt của công tắc tơ AC thấp hơn công tắc tơ DC).

Ngược lại, việc sử dụng contactor DC để thay thế contactor AC trong mạch điện xoay chiều sẽ dẫn đến nguy cơ chập điện và nguy cơ gây cháy nổ. Lý do là Công tắc tơ DC thường có công suất làm việc định mức thấp hơn Công tắc tơ AC và không có khả năng hoạt động trong mạch điện xoay chiều. Chưa kể, khả năng dập hồ quang trên contactor DC chậm hơn contactor AC nên khi thay thế 2 thiết bị, mạch có thể bị quá tải hoặc gây ra lỗi hệ thống.

Trên đây chúng tôi đã giới thiệu những kiến thức tổng quát về dòng AC Contactor, đồng thời so sánh AC Contactor với DC Contactor. Để tìm hiểu các thông tin khác liên quan đến contactor, bạn có thể truy cập: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-contactor-ro-le/
