Aptomat Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Của Aptomat

Aptomat là thiết bị điện được sử dụng rộng rãi trong công nghệ điện dân dụng và đóng vai trò quan trọng trong việc đảm bảo an toàn cho hệ thống điện. Vậy aptomat là gì? Cấu trúc và nguyên lý làm việc của nó như thế nào? Hãy xem bài viết dưới đây để giải đáp những câu hỏi này.

Xem thêm: Thiết bị điện là gì? Các thương hiệu thiết bị điện phổ biến trên thị trường

“aptomat” là gì?

Aptomat là cái tên có nguồn gốc từ Nga, tên tiếng Anh của nó là CB (Circuit Breaker). Người Việt gọi là thiết bị đóng cắt tự động hay máy cắt tự động.

Nó đóng vai trò quan trọng trong hệ thống điện và nhiệm vụ chính của nó là bảo vệ sự an toàn của đường dây điện. Được thiết kế đặc biệt để chống quá tải, ngắn mạch, sụt áp, truyền điện ngược, chống va đập, chống rò rỉ, bảo vệ nhiệt, v.v.

Phân loại aptomat

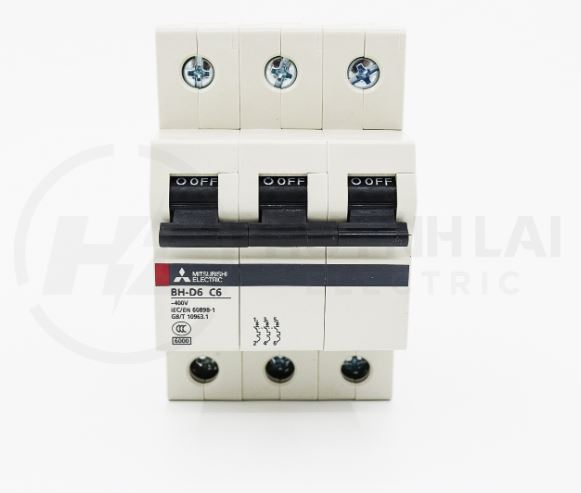

Trên thị trường có rất nhiều loại CB được phân loại theo chức năng, hình dáng, cấu tạo, v.v…

Dựa trên cấu trúc

• Bộ ngắt mạch MCB (Bộ ngắt mạch thu nhỏ) bảo vệ chống quá tải và đoản mạch.
• Cầu dao MCCB (Moulded Case Circuit Breaker) có chức năng bảo vệ dòng điện quá tải và ngắn mạch.

Phân loại CB – aptamer hình con tôm

Dựa trên chức năng

• Cầu dao thông thường: bao gồm MCB, MCCB có chức năng bảo vệ ngắn mạch hoặc quá tải.
• Bảng mạch chống rò rỉ: RCCB là bảng mạch chống rò rỉ hình hoa cà; RCBO là bảng mạch có chức năng bảo vệ chống rò rỉ và bảo vệ quá tải; ELCB là cầu dao bảo vệ chống rò rỉ và quá tải khối.

Dựa vào số pha/cực

• CB 1 pha: 1 cực
• 1 pha CB + trung tính (1P+N): 2 cực
• CB 2 pha: 2 cực
• Máy cắt ba pha: 3 cực
• CB 3 pha + trung tính (3P+N): 4 cực
• CB 4 pha: 4 cực.

Dựa vào dòng điện ngắn mạch

• Dòng điện cắt thấp: chủ yếu dùng cho điện dân dụng.
• Dòng cắt tiêu chuẩn: được sử dụng rộng rãi trong điện công nghiệp.
• Dòng điện cắt cao: ứng dụng công nghiệp và đặc biệt.

Dựa vào khả năng điều chỉnh đường

• CB có dòng điện định mức không đổi. Ví dụ: MCCB NF400-SW 3P 400A có định mức dòng điện là 400A và không thể thay đổi.
• CB điều chỉnh dòng điện định mức. Ví dụ, dải dòng định mức của cầu dao vỏ đúc NF400-SEW 3P 400A là 200A – 400A.

Tham khảo: Thiết bị đóng cắt Siemens phổ biến nhất

cấu trúc CB

Bộ ngắt mạch chủ yếu bao gồm các bộ phận sau: tiếp điểm, hộp dập hồ quang, bộ điều khiển cắt và móc bảo vệ bộ ngắt mạch. Chi tiết như sau:

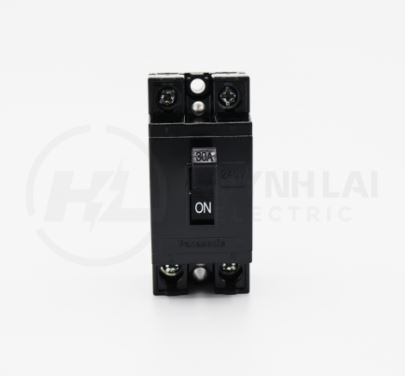

Cấu trúc của Aptomat

Thông tin liên hệ của Aptomata

• CB có thể có 2 tiếp điểm, tiếp điểm chính dùng để dẫn điện và đánh lửa hồ quang, hoặc có thể có 3 tiếp điểm, tiếp điểm chính và tiếp điểm phụ dùng để tránh cháy hồ quang và làm hỏng tiếp điểm chính trong quá trình đánh lửa hồ quang.
• Khi đóng mạch, các tiếp điểm sẽ tự động đóng theo thứ tự tiếp điểm hồ quang, tiếp điểm phụ và tiếp điểm chính. Ngược lại với quá trình ngắt mạch, các tiếp điểm chính mở trước, sau đó là các tiếp điểm phụ và cuối cùng là các tiếp điểm dập hồ quang.
• Cấu trúc như vậy nhằm bảo vệ an toàn tiếp điểm chính và đóng vai trò dẫn điện, vì hồ quang sẽ chỉ cháy trên tiếp điểm hồ quang hoặc tiếp điểm phụ.

Hộp bình chữa cháy hồ quang CB

Hộp dập hồ quang thường được chia thành nhiều đoạn ngắn và được làm bằng các tấm thép xếp thành dạng lưới giúp dập hồ quang dễ dàng hơn.

Cơ cấu dẫn động cắt

• Bộ truyền động cắt của CB thường sử dụng van điện từ, động cơ điện và điều khiển bằng tay.
• Đối với các cầu dao có dòng định mức lên đến 600A, thường sử dụng bộ truyền động cắt thủ công. Ngoài ra còn có thêm một tay hỗ trợ theo nguyên lý đòn bẩy giúp tăng khả năng điều khiển tay.
• Đối với máy cắt có dòng điện đến 1000A có thể sử dụng điều khiển cơ điện hoặc điều khiển động cơ điện hoặc khí nén.

Móc bảo vệ Aptomat

• Móc bảo vệ CB sẽ giúp Aptomat tự động cắt điện khi mạch điện có dấu hiệu quá tải hoặc chập mạch, tránh những sự cố đáng tiếc.
• Móc bảo vệ quá tải, ngắn mạch thường bao gồm một móc điện tử và hệ thống rơle nhiệt, được đặt bên trong cầu dao. Xếp hạng bảo vệ hiện tại lên tới 600A.
• Móc bảo vệ sụt áp được sử dụng để bảo vệ điện áp thấp và được sử dụng bằng điện từ. Cuộn dây được lắp song song với mạch chính, cuộn dây được quấn nhiều lần bằng dây có tiết diện nhỏ hơn để chịu được điện áp lưới điện.

Xem thêm: Cầu dao vỏ đúc Aptomat BM100-MN Shilin

CB hoạt động như thế nào

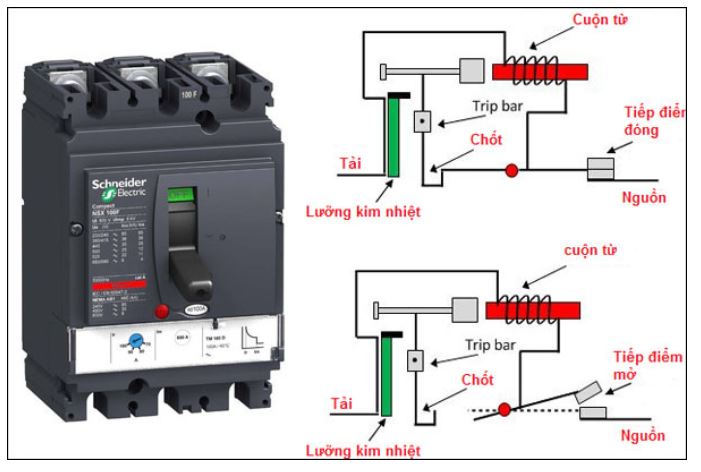

CB hoạt động như thế nào

Sau khi ngắt nguồn điện, cầu dao sẽ ở trạng thái tiếp điểm đóng do các móc được tập trung trên cùng một cụm tiếp điểm chuyển động. Khi CB mở ở trạng thái ON, nam châm điện và dòng điện định mức sẽ không ăn khớp.

Khi mạch điện có dấu hiệu quá dòng (quá tải hoặc ngắn mạch), nam châm điện sẽ tạo ra lực hút làm cho khớp móc mở ra và lò xo số 1 giãn ra. Từ đó làm cho tiếp điểm CB mở và mạch điện sẽ bị gián đoạn.

Ý nghĩa một số ký hiệu thông số kỹ thuật trên Aptomat

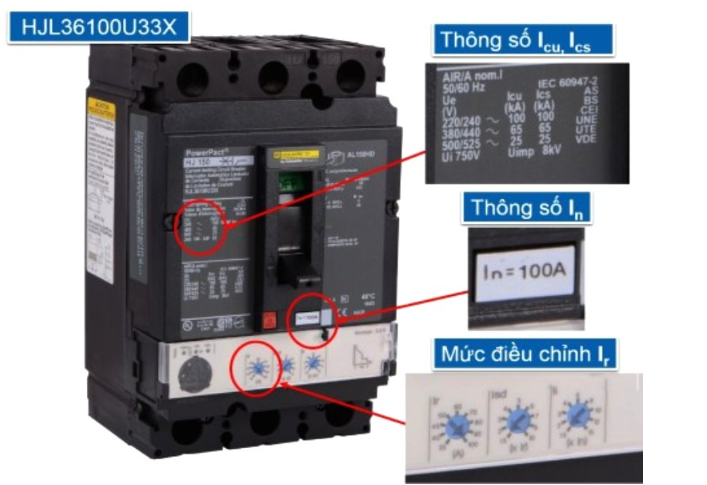

Ký hiệu thông số kỹ thuật trên Aptomat

ký hiệu uesymbol

ôi là ký hiệu của điện áp làm việc định mức. Thông thường, điện áp hoạt động của từng thiết bị được thể hiện trên thân thiết bị và trên ví dụ cụ thể nhất.

giao diện người dùng tượng trưng

biểu tượng Ồ Điều này cho phép người dùng biết chính xác loại nguồn điện mà thiết bị aptomat yêu cầu. Ngoài ra, nó còn cho biết chính xác điện áp cách điện định mức và hiển thị rõ ràng trên thân thiết bị.

Ký hiệu Ui mp

biểu tượng wowmp Giúp người dùng hiểu được điện áp chịu xung của Aptomat là bao nhiêu kV, để có thể sử dụng thiết bị hợp lý hơn và hạn chế sự thay đổi điện áp chịu xung của thiết bị do lạm dụng.

Biểu TượngIcs

biểu tượng cs của tôi Báo hiệu tải thực tế để cắt dòng điện, giúp chống quá tải và bảo vệ mạch điện người dùng. Hầu hết thời gian 50A là cao nhất. Có nhiều loại có khả năng hoạt động cao hơn nhưng vẫn không làm thay đổi tên gọi, chức năng của ký hiệu.

Ký hiệuTrong

biểu tượng hiện hữu Có ý nghĩa chính xác của hàng dự kiến.

Biểu TượngIcu

biểu tượng tôi là đồng Điều này cho thấy khả năng chịu được dòng điện của tiếp điểm. Khi có sự cố xảy ra họ xử lý nhanh chóng và người dùng cũng biết tôi và tôi hỗ trợ nhau tới 50% để nhanh chóng đổ tải, giúp sử dụng thiết bị an toàn hơn.

Ký hiệu I CW

biểu tượng tôi muốn Thể hiện khả năng chịu được dòng điện ngắn mạch của các tiếp điểm và chỉ rõ cách thức hoạt động của Aptomat trong thời gian dài hay ngắn (thường chỉ từ 1 đến 3 giây).

Một số thương hiệu Aptomat phổ biến nhất

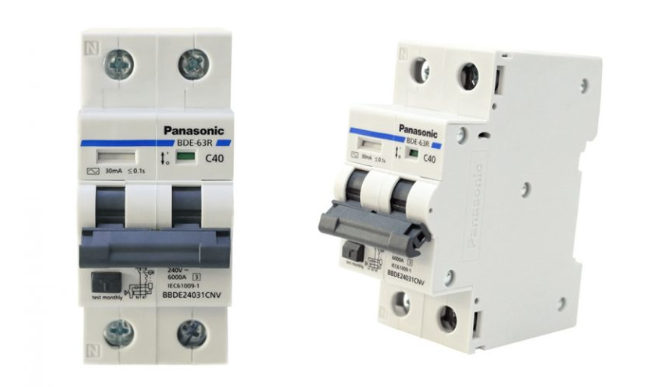

Panasonic Aptomat

Panasonic là thương hiệu nổi tiếng đầu tiên. Thương hiệu Panasonic đến từ Nhật Bản đã du nhập vào Việt Nam từ lâu, với sự đa dạng về sản phẩm, thiết bị, giá cả phải chăng, chất lượng đảm bảo, đạt tiêu chuẩn cao. Giống như các thương hiệu Nhật Bản khác, Panasonic luôn đặt chất lượng sản phẩm lên hàng đầu.

Chất liệu cấu thành nên thiết bị cũng cần phải được lựa chọn kỹ càng trước khi đưa vào sử dụng ở giai đoạn thiết kế để tạo ra sản phẩm đưa ra thị trường. Trên thị trường có rất nhiều thương hiệu uy tín, giá cả cạnh tranh nên được người tiêu dùng rất ưa chuộng. Tuy nhiên, tôi tin chắc rằng Panasonic vẫn là thương hiệu luôn được nhiều khách hàng ưa chuộng. Không chỉ vì là thương hiệu lớn mà còn vì chất lượng sản phẩm và thái độ phục vụ của nhân viên rất cao. Nếu bạn đang băn khoăn không biết nên mua aptomat của thương hiệu nào thì đừng lo lắng, Panasonic Aptomat Bạn sẽ không thất vọng.

Aptomata LS

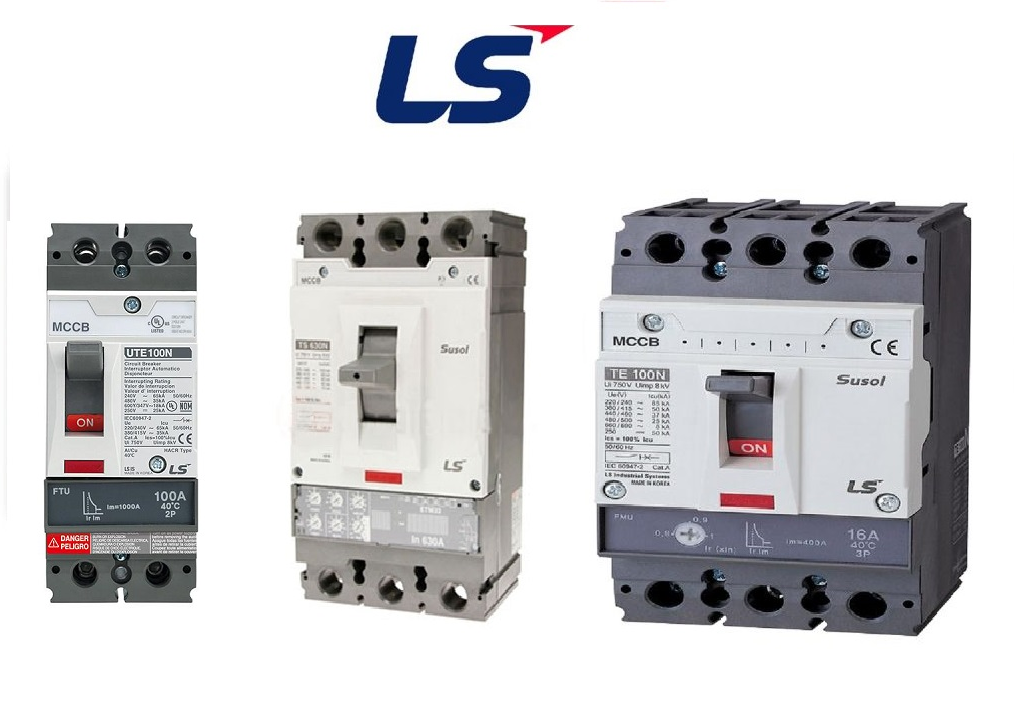

LS là một công ty lớn ở Hàn Quốc. Các sản phẩm do LS sản xuất đều trải qua quy trình sản xuất, thử nghiệm nghiêm ngặt và tuân thủ các tiêu chuẩn quốc tế. Thông thường sản phẩm của LS là những thiết bị hiện đại, bao gồm cả thiết bị Aptamer LS Đây cũng là một trong những thiết bị được sản xuất với công nghệ cao, linh kiện bên trong tích hợp tốt, giá thành hợp lý, thiết kế bắt mắt, dễ dàng tháo lắp, sửa chữa trong quá trình sử dụng. Ngoài chức năng tốt, thiết bị điện LS này còn đáp ứng được nhu cầu sử dụng của rất nhiều đối tượng người dùng có nhu cầu sử dụng thiết bị này, từ những hộ gia đình bình thường cho đến các công ty lớn. Vì vậy, Aptomat LS sẽ là sự lựa chọn hợp lý khi bạn có nhu cầu sử dụng một thiết bị như vậy.

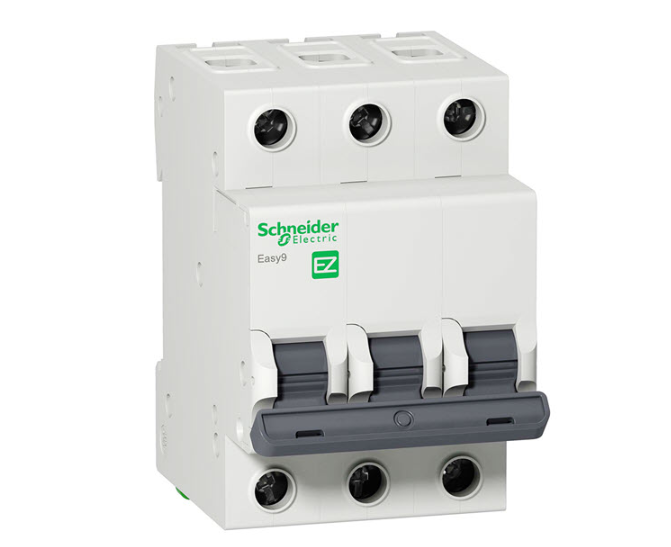

Aptomath Schneider

Thương hiệu Schneider luôn cam kết đáp ứng yêu cầu của người tiêu dùng đồng thời đảm bảo an toàn thiết bị và bảo vệ môi trường. Các thiết bị điện do Schneider sản xuất luôn sử dụng công nghệ của Pháp, bao gồm cả kết cấu bên trong và thiết kế bên ngoài. Vì vậy, sản phẩm có độ bền cao, tuổi thọ cao, không dễ hư hỏng, người dùng dễ dàng lắp đặt và sử dụng. sản phẩm Aptomath Schneider An toàn nên người dùng không cần phải lo lắng bất cứ điều gì khi thiết bị kết hợp chức năng tốt với độ bền cao nên sản phẩm aptomat thương hiệu Schneider nên được cân nhắc khi có nhu cầu.

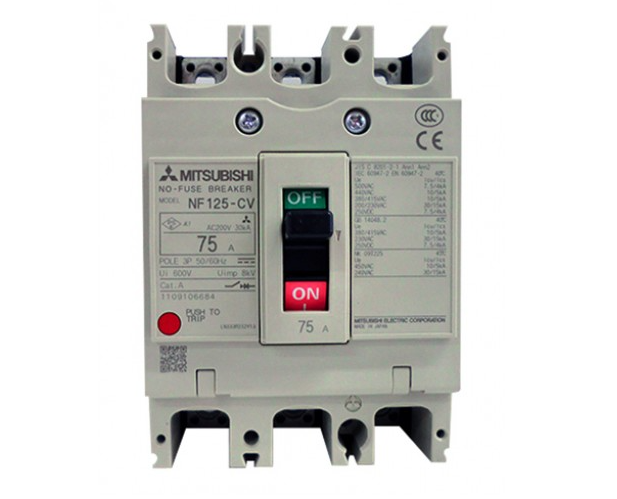

Mitsubishi Aptomat

Mitsubishi là thương hiệu chuyên sản xuất các thiết bị gia dụng hiện đại như điện thoại, máy giặt. Ngoài ra, nhóm còn sản xuất aptomat với thiết kế chắc chắn, các linh kiện được kết nối chặt chẽ nên rất an toàn cho người sử dụng. Nhiều người cho rằng chỉ có những thương hiệu lớn như Mitsubishi chuyên về sản phẩm công nghệ cao mới quan tâm đến loại thiết bị này, nhưng aptomat quả thực rất quan trọng trong cuộc sống ngày nay. Vì nó giúp người dùng ngăn ngừa hiện tượng quá dòng hoặc ngắn mạch khi có dòng điện chạy qua nên nó cũng có thể giúp các thiết bị kết nối với máy phát điện Mitsubishi Hiệu quả là tốt hơn. Vì vậy, bạn nên suy nghĩ kỹ và lựa chọn một thiết bị aptomat tốt như thương hiệu Mitsubishi để có thể sử dụng khi có nhu cầu.

KTH ELECTRIC Electric cung cấp cho bạn thông tin về phân loại, cấu tạo và nguyên lý hoạt động của Aptomat. Nếu bạn có nhu cầu sử dụng CB hãy liên hệ với chúng tôi để được tư vấn.

Xem thêm: Switchgear – Thiết bị đóng cắt của một số thương hiệu
