Bảng tra trọng lượng cáp điện chi tiết nhất

Trong thiết kế và thi công sơ đồ điện, trọng lượng cáp điện là một trong những thông số quan trọng, góp phần hỗ trợ quá trình lựa chọn dây cáp phù hợp với yêu cầu hệ thống và điều kiện lắp đặt của các kỹ sư điện. Trong bài viết này, chúng tôi sẽ giới thiệu đến bạn bảng tra trọng lượng cáp điện đầy đủ và chi tiết nhất.

Bảng tra trọng lượng cáp điện là gì?

Bảng tra trọng lượng cáp điện là bảng tập hợp chi tiết dữ liệu về khối lượng của từng loại dây cáp điện cụ thể theo đơn vị chiều dài (kg/km hoặc kg/m) dựa trên tiết diện, cấu trúc, chiều dày cách điện và chiều dày vỏ bọc.

Thông thường, bảng tra trọng lượng cáp điện sẽ hiển thị 3 thông tin chính là loại dây cáp, chiều dài tiêu chuẩn (mặc định là 100m) và trọng lượng của dây cáp (thường là đơn vị kg/100m). Việc sử dụng bảng tra đóng vai trò quan trọng trong việc ước tính trọng lượng cáp điện cần thiết của một dự án, từ đó thuận tiện cho việc lập kế hoạch vận chuyển, thiết kế và thi công.

Đặc biệt, bảng tra trọng lượng cáp điện là công cụ hữu ích cho các nhà thầu, kỹ sư trong việc tính toán khối lượng đồng hoặc nhôm cấu trong dây cáp điện.

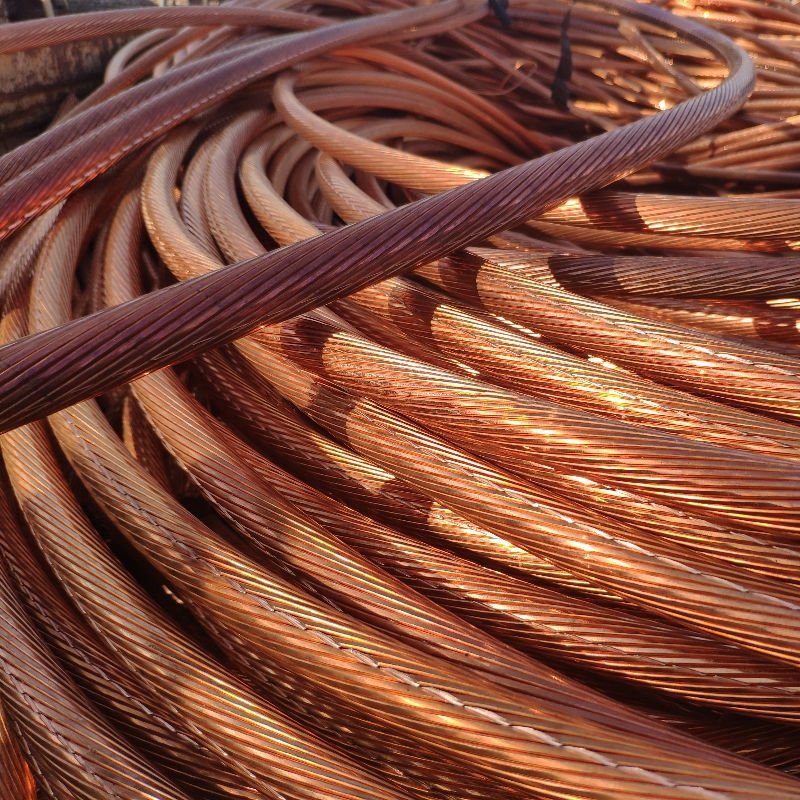

Cách tính trọng lượng đồng trong dây cáp điện

Đồng dùng trong dây cáp điện tồn tại dưới 2 dạng là đồng thanh của thanh cái (busbar) và đồng dùng lõi dây điện.

Cách tính trọng lượng đồng thanh

Công thức tính trọng lượng đồng dạng này khá đơn giản:

Trong đó:

• T: Độ dày thanh đồng (mm)
• W: Chiều rộng thanh đồng (mm)
• L: Chiều dài thanh đồng (m)
• Tỷ trọng đồng đỏ: 8.95 g/cm³

Ví dụ: Một thanh đồng có độ dày 10mm, chiều rộng 100mm, chiều dài 1.5m.

Ta tính được trọng lượng thanh đồng theo công thức như sau:

Cách tính trọng lượng đồng tròn bên trong lõi dẫn điện

Với dây cáp sử dụng lõi đồng tròn, công thức tính toán trọng lượng đồng trong cáp sẽ phức tạp hơn.

Trong đó:

• DK: Đường kính của dây đồng (mm)
• L: Chiều dài của dây đồng (m)
• Tỷ trọng đồng đỏ: 8.95 (g/cm³)
• 3.14: Hằng số Pi.

Ví dụ: Một dây đồng tròn có đường kính 50mm, chiều dài 5m. Trọng lượng của dây đồng trong lõi tính được:

Áp dụng các công thức trên, các kỹ sư điện có thể tính toán chính xác trọng lượng đồng trong dây cáp điện.

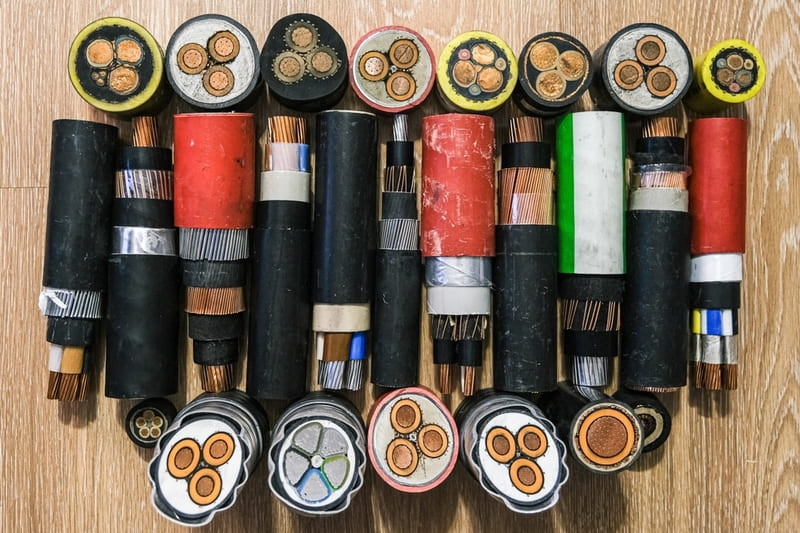

Các yếu tố ảnh hưởng đến trọng lượng cáp điện

Trọng lượng cáp điện không chỉ phụ thuộc vào tiết diện dây dẫn mà còn chịu ảnh hưởng từ nhiều yếu tố như vật liệu lõi dẫn, số lõi, vật liệu cách điện, vỏ bọc…

Tiết diện dây điện

Tiết diện dây dẫn tỉ lệ thuận với khối lượng cáp. Tiết diện càng lớn, trọng lượng cáp càng tăng.

Ví dụ với cáp CVV 2 lõi, hoạt động ở cấp điện áp 0/6/1kV:

• CVV 2×10mm²: khoảng 378 kg/km
• CVV 2x16mm²: khoảng 514 kg/km
• CVV 2x25mm²: khoảng 728 kg/km
• CVV 2x35mm²: khoảng 953 kg/km

Vật liệu lõi dẫn

Có 2 loại vật liệu phổ biến cấu thành nên lõi dẫn điện là đồng và nhôm. Trong đó:

• Đồng: Là kim loại dẫn điện tốt nhưng có khối lượng riêng khá lớn, khoảng 8.96 g/cm³. So với dây dẫn điện bằng nhôm cùng tiết diện, dây đồng nặng hơn hẳn dây nhôm.
• Nhôm: Nhẹ hơn ⅓ so với đồng, khối lượng riêng chỉ khoảng 2.7 g/cm³. Vì vậy nhôm được ưu tiên sử dụng trong dây dẫn điện trên không ở khoảng cách xa hoặc trong các ứng dụng yêu cầu dây dẫn điện có trọng lượng nhẹ.

Số lõi cáp

Tương tự tiết diện, số lõi cáp tỉ lệ thuận với trọng lượng dây cáp. Càng nhiều lõi, dây cáp điện càng nặng.

Ví dụ với cáp CVV 1-4 lõi, hoạt động ở điện áp 0.6/1kV:

• CVV 1x10mm²: khoảng 151 kg/km
• CVV 2x10mm²: khoảng 378 kg/km
• CVV 3x10mm²: khoảng 443 kg/km
• CVV 4x10mm²: khoảng 613 kg/km

Vật liệu cách điện

Dây cáp thường sử dụng 2 loại vật liệu cách điện phổ biến là PVC và XLPE.

• PVC (Polyvinyl chloride): Có khối lượng riêng khoảng 1.4-1.5 g/cm³, nặng hơn so với nhiều loại nhựa khác nên được sử dụng phổ biến cho các ứng dụng dân dụng hoặc công nghiệp tiêu chuẩn.
• XLPE (Cross-linked polyethylene): Nhẹ hơn PVC, khoảng 0.91-0.96 g/cm³ nên được ưu tiên sử dụng cho cáp trung thế và cao thế.
• HDPE (High-density polyethylene): Khối lượng riêng tương đương với XLPE, khoảng 0.94-0.97 g/cm³, thường được dùng làm vỏ bọc cho dây cáp điện ngầm.

Lớp bảo vệ cáp

Các lớp bảo vệ cáp như băng thép (Double Steel Tape Armour), băng nhôm (Double Aluminium Tape Armour), giáp sợi thép (Steel Wire Armour) sẽ gia tăng đáng kể trọng lượng cáp. Càng nhiều lớp bảo vệ, trọng lượng cáp càng lớn.

Ví dụ:

• Cáp CXV 3x10mm2 không giáp: Khoảng 440 kg/km
• Cáp CXV 3x10mm2 có giáp sợi thép: Khoảng 912 kg/km

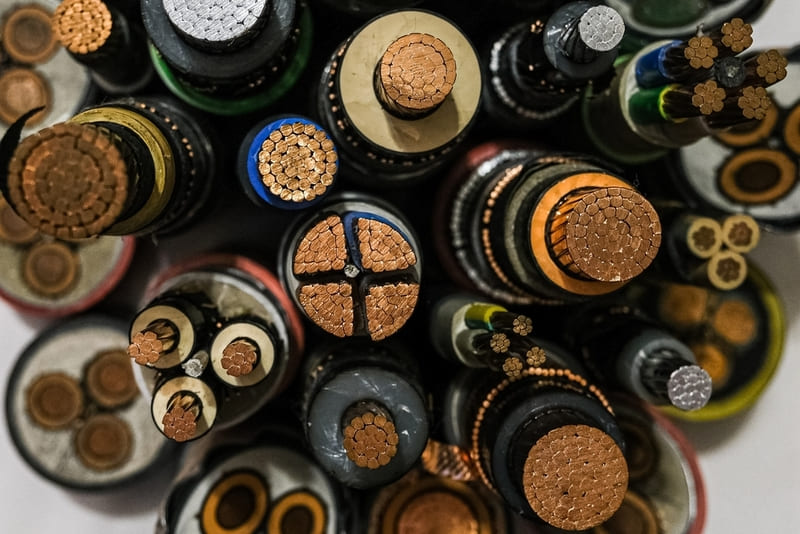

Bảng tra trọng lượng cáp điện chi tiết

Mỗi loại dây cáp khác nhau sẽ có trọng lượng khác nhau. Dưới đây là bảng tra trọng lượng cáp điện phổ biến hiện nay.

Bảng tra trọng lượng cáp điện CVV

CÁP CVV
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài				Trọng lượng gần đúng
				1 lõi	2 lõi	3 lõi	4 lõi	1 lõi	2 lõi	3 lõi	4 lõi
mm²	Nº x mm	mm	mm	mm				kg/km
CÁN NÉN CHẶT
10	CC	3.67	1.0	1.4	1.8	1.8	1.8	151.0	378	443	613
16	CC	4.70	1.0	1.4	1.8	1.8	1.8	210.8	514	625	860
25	CC	5.73	1.2	1.4	1.8	1.8	1.8	305.3	728	901	1250
35	CC	6.80	1.2	1.4	1.8	1.8	2.0	407.4	953	1212	1779
50	CC	8.00	1.4	1.4	2.0	1.9	2.1	539.7	1360	1610	2355
70	CC	9.70	1.4	1.4	2.1	2.0	2.2	751.4	1850	2279	3259
95	CC	11.50	1.6	1.5	2.2	2.2	2.4	1025.1	2474	3113	4421
120	CC	12.85	1.6	1.6	2.3	2.3	2.5	1289.0	1990	3923	5327
150	CC	14.30	1.8	1.6	2.4	2.4	2.7	1600.0	3743	5768	6805
185	CC	15.80	2.0	1.7	2.6	2.6	2.9	2011.8	4696	6544	8580
240	CC	18.25	2.2	1.8	2.8	2.8	3.1	2516.8	6014	7681	10726
300	CC	20.70	2.4	1.9	3.0	3.0	3.3	3129.0	7336	9560	13313
XOẮN ĐỒNG TÂM
4	7×0.85	2.55	1.0	1.4	1.8	1.8	1.8	89.2	310.0	363.0	436
6	7×1.04	3.12	1.0	1.4	1.8	1.8	1.8	113.6	380.4	453.0	550
10	7×1.35	4.05	1.0	1.4	1.8	1.8	1.8	161.3	514.5	627.0	772
16	7×1.70	5.10	1.0	1.4	1.8	1.8	1.8	227.0	694.8	863.0	1073
25	7×2.14	6.42	1.2	1.4	1.8	1.8	1.8	338.1	1007.7	1268.0	1590
35	7×2.52	7.56	1.2	1.4	1.8	1.8	1.9	440.9	1284.1	1634.0	2075
50	19×1.80	9.00	1.4	1.4	1.9	2.0	2.1	597.0	1736.0	2262.0	2873
70	19×2.14	10.70	1.4	1.5	2.0	2.1	2.2	812.0	2330.2	3014.0	3842
95	19×2.52	12.60	1.6	1.6	2.2	2.3	2.4	1107.7	3146.0	4084.0	5261
120	37×2.03	14.21	1.6	1.6	2.3	2.4	2.6	1365.2	3841.7	5055.0	6483
150	37×2.25	15.75	1.8	1.7	2.3	2.6	2.8	1672.5	4696.0	6173.0	7974
185	37×2.52	17.64	2.0	1.8	2.6	2.7	2.9	2084.5	5846.0	7587.0	9733
200	37×2.60	18.20	2.2	1.8	2.7	2.9	3.0	2228.1	6283.6	8254.0	10587
240	61×2.25	20.25	2.2	1.9	2.8	3.0	3.2	2709.0	7369.1	9647.0	12402
300	61×2.52	22.68	2.4	2.0	3.0	3.2	3.5	3371.5	9384.1	12333.0	15961

Bảng tra trọng lượng cáp điện CXV

CÁP CXV
Tiết diện danh định	Cấu trúc	Đường kính ruột dẫn	Chiều dày cách điện danh định	Chiều dày vỏ ngoài				Trọng lượng gần đúng
				1 lõi	2 lõi	3 lõi	4 lõi	1 lõi	2 lõi	3 lõi	4 lõi
mm²	Nº x mm	mm	mm	mm				kg/km
CÁN NÉN CHẶT
10	CC	3.67	0.7	1.4	1.8	1.8	1.8	141	339	440	551
16	CC	4.70	0.7	1.4	1.8	1.8	1.8	199	470	622	787
25	CC	5.73	0.9	1.4	1.8	1.8	1.8	288	674	907	1159
35	CC	6.80	0.9	1.4	1.8	1.8	1.8	387	892	1217	1565
50	CC	8.00	1.0	1.4	1.8	1.8	1.9	513	1176	1615	2078
70	CC	9.70	1.1	1.4	1.9	2.0	2.1	722	1644	2293	2984
95	CC	11.50	1.1	1.5	2.0	2.1	2.2	976	2198	3081	4019
120	CC	12.85	1.2	1.5	2.1	2.2	2.4	1233	2774	3904	5120
150	CC	14.30	1.4	1.6	2.3	2.4	2.5	1843	3470	4888	7576
185	CC	15.80	1.6	1.7	2.4	2.5	2.7	1728	3902	5476	7172
240	CC	18.25	1.7	1.8	2.6	2.7	2.9	2437	5430	7671	10061
300	CC	20.70	1.8	1.9	2.8	2.9	3.1	3015	6737	9522	12494
400	CC	23.30	2.0	2.0	3.0	3.1	3.4	3845	8776	12572	16629
500	CC	26.40	2.2	2.1	3.2	3.4	3.7	4767	10927	15703	20766
XOẮN ĐỒNG TÂM
2.5	7 x 0.67	2.01	0.7	1.4	1.8	1.8	1.8	58	162	194	231
6	7 x 1.04	3.12	0.7	1.4	1.8	1.8	1.8	99	258	325	400
10	7 x 1.35	4.05	0.7	1.4	1.8	1.8	1.8	144	361	468	586
16	7 x 1.70	5.10	0.7	1.4	1.8	1.8	1.8	207	503	666	843
25	7 x 2.14	6.42	0.9	1.4	1.8	1.8	1.8	311	740	996	1272
35	7 x 2.52	7.56	0.9	1.4	1.8	1.8	1.9	410	962	1334	1722
50	19 x 1.8	9.00	1.0	1.4	1.9	1.9	2.0	552	1321	1801	2331
70	19 x 2.14	10.70	1.1	1.5	2.0	2.1	2.2	764	1797	2483	3220
95	19 x 2.52	12.60	1.1	1.5	2.1	2.2	2.4	1027	2394	3330	4349
120	37 x 2.03	14.21	1.2	1.6	2.3	2.4	2.5	1289	2998	4176	5433
150	37 x 2.25	15.75	1.4	1.7	2.4	2.5	2.7	1581	3655	5101	6667
185	37 x 2.52	17.64	1.6	1.7	2.6	2.7	2.9	1964	4557	6368	8323
240	61 x 2.25	20.25	1.7	1.8	2.8	2.9	3.1	2553	5889	8251	10794
300	61 x 2.52	22.68	1.8	1.9	2.9	3.1	3.3	3177	7271	10246	13410
400	61 x 2.90	26.10	2.0	2.1	3.2	3.4	3.7	4186	9534	13453	17650
500	61 x 3.20	28.80	2.2	2.2	3.4	3.6	3.9	5076	11541	16299	21389

Bảng tra trọng lượng cáp nhôm hạ thế ABC

CÁP NHÔM VẶN XOẮN HẠ THẾ ABC 2, 3, 4, LÕI
Tiết diện danh định	Cấu trúc			Đường kính ruột dẫn	Chiều dày cách điện danh định	Đường kính ngoài gần đúng của cáp			Trọng lượng gần đúng
	2  lõi	3 lõi	4 lõi			2  lõi	3 lõi	4 lõi	2  lõi	3 lõi	4 lõi
mm²	Nº x mm			mm	mm	mm			kg/km
16	CC	CC	CC	4.80	1.3	14.8	199	17.9	133	199	265
25	CC	CC	CC	5.80	1.3	16.8	281	20.3	188	281	375
35	CC	CC	CC	7.00	1.3	19.2	367	23.2	245	367	490
50	CC	CC	CC	8.20	1.5	22.4	491	27.1	327	491	654
70	CC	CC	CC	9.70	1.5	25.4	687	30.7	458	687	917
95	CC	CC	CC	11.50	1.7	29.8	933	36.1	622	933	1244
120	CC	CC	CC	12.85	1.7	32.5	1146	39.3	764	1146	1529
150	CC	CC	CC	14.50	1.7	35.8	1433	43.3	956	1433	1911

Bảng tra trọng lượng cáp thép trần xoắn mạ kẽm (TK)

TIÊU CHUẨN ASTM A 475:2003
Đường kính danh định	Số sợi dẫn	Đường kính sợi	Tiết diện thực tế	Đường kính ngoài gần đúng của cáp	Lực kéo đứt nhỏ nhất	Trọng lượng gần đúng không tính mỡ	Trọng lượng gần đúng (đã bao gồm mỡ)
in (mm)	Nº x mm	mm	mm²	mm	kN	kg/km	kg/km
5/16″	7	2.64	38.32	7.92	35.6	300.79	308.00
3/8″	7	3.05	51.14	9.15	48.0	401.47	410.50
7/16″	7	3.68	74.45	11.04	64.5	584.46	598.00
1/2″	7	4.19	96.52	12.57	83.6	757.68	775.00
1/2″	18.1	2.54	96.27	12.70	85.0	755.76	775.00
9/16″	7	4.78	125.62	14.34	109.0	986.09	1008.00
9/16″	18.1	2.87	122.92	14.35	107.2	964.89	988.50
5/8″	7	5.26	152.11	15.78	131.7	1194.07	1220.67
5/8″	19	3.18	150.90	15.90	125.0	1184.59	1215.00

TIÊU CHUẨN BS 183:1972
Cấu trúc	Tiết diện thực tế	Đường kính ngoài gần đúng của cáp	Lực kéo đứt nhỏ nhất			Trọng lượng gần đúng
			350 N/mm²	700 N/mm²	1300 N/m²
Nº x mm	mm²	mm	kN			kg/km
7 x 1.60	14.074	4.8	4.90	9.85	18.3	110.50
7 x 1.80	17.813	5.4	6.23	12.45	23.2	140.00
7 x 2.00	21.991	6.0	7.70	15.40	28.6	172.63
7 x 2.36	30.621	7.1	10.70	21.40	39.8	240.37
7 x 2.65	38.608	8.0	13.50	27.00	50.2	303.08
7 x 3.00	49.480	9.0	17.30	34.65	64.3	388.42
7 x 3.15	54.552	9.5	19.10	38.20	70.9	428.23
7 x 3.25	58.071	9.8	20.30	40.65	75.5	455.85
7 x 3.65	73.244	11.0	25.60	51.25	95.2	574.97
7 x 4.00	87.965	12.0	30.90	61.60	114.0	690.52
7 x 4.25	99.304	12.8	34.75	69.50	129.0	779.54
7 x 4.75	124.044	14.3	43.40	86.80	161.3	973.75
19 x 1.60	38.202	8.0	13.37	26.75	49.7	299.88
19 x 2.00	59.690	10.0	20.90	41.78	77.6	468.57
19 x 2.50	93.266	12.5	32.65	65.29	121.3	732.14
19 x 3.00	134.303	15.0	47.00	94.00	174.6	1054.28
19 x 3.55	188.062	17.8	65.80	131.60	244.5	1476.29
19 x 4.00	238.762	20.0	83.55	167.20	310.4	1874.28
19 x 4.75	336.691	23.8	117.85	235.70	437.7	2643.03

TIÊU CHUẨN ΓOCT 3062 & 3063 & ASTM B 498
Cấu trúc	Tiết diện tính toán	Đường kính ngoài gần đúng của cáp	Trọng lượng gần đúng không tính mỡ	Trọng lượng gần đúng	Lực kéo đứt nhỏ nhất	Trọng lượng mỡ
Nº x mm	mm²	mm	kg/km	kg/km	kN	kg/km
7 x 2.65	38.61	7.95	303.08	292	50.5	9.6
7 x 3.0	49.48	9.00	388.42	385	64.0	12.3
1×1.9 + 18×1.8	48.64	9.10	381.82	378	65.1	14.3
7 x 3.5	67.35	10.50	528.68	524	86.8	16.7
19 x 2.2	72.23	11.00	566.97	564	96.7	19.8
7 x 4.0	87.96	12.00	690.52	685	113.4	21.9
19 x 2.3	78.94	11.50	619.68	669	103.0	21.7
19 x 2.8	116.99	14.00	918.40	895	153.2	32.1

TIÊU CHUẨN JIS G 3537:1994
Mã hàng	Tiết diện danh định	Cấu trúc	Tiết diện tính toán	Đường kính tính toán	Trọng lượng gần đúng	Lực kéo đứt nhỏ nhất
	mm²	Nº x mm	mm²	mm	kg/km	N
TK 35	35	7×2.6	37.2	7.8	292	42000
TK 50	50	7×2.9	46.2	8.7	363	52200
TK 50	50	19×1.8	48.3	9.0	380	53300
TK 70	70	7×3.5	67.3	10.5	529	75800
TK 70	70	19×2.3	78.9	11.5	620	87000
TK 90	90	7×4.0	88.0	12.0	691	99100
TK 90	90	19×2.6	100.9	13.0	792	112000
TK 120	120	19×2.9	125.5	14.5	985	138000

Lưu ý: Bảng tra trên sử dụng đơn vị đo trọng lượng cáp điện là kg/km nên khi áp dụng đơn vị đo khác (kg/m), bạn cần quy đổi theo hệ số tương ứng.

Ví dụ bảng tra trọng lượng cáp điện phổ biến của Cadivi

Cadivi hiện là thương hiệu dây cáp điện chiếm thị phần số 1 Việt Nam nên rất được ưa chuộng trên thị trường. Tham khảo trọng lượng một số loại cáp có tính ứng dụng rộng rãi nhất của Cadivi trong bảng sau.

Loại dây điện	Trọng lượng (kg)	Mét (m)
Dây điện Cadivi 1.5	2.06	100 mét
Dây điện Cadivi 2.5	3.2	100 mét
Dây điện Cadivi 4.0	4.7	100 mét
Dây điện Cadivi 6.0	6.7	100 mét
Dây điện Cadivi 10.0	11.2	100 mét
Dây điện Cadivi 16.0	17	100 mét
Dây điện Cadivi 25.0	26.6	100 mét
Dây điện Cadivi 35.0	36	100 mét
Dây điện Cadivi 50.0	48.8	100 mét
Dây điện Cadivi 70.0	68.2	100 mét
Dây điện Cadivi 95	94.4	100 mét
Dây điện Cadivi 120	117.6	100 mét
Dây điện Cadivi 150	145.4	100 mét
Dây điện Cadivi 185	181.2	100 mét
Dây điện Cadivi 240	237	100 mét
Dây điện Cadivi 300	297	100 mét
Dây điện Cadivi 400	378	100 mét

Lưu ý khi sử dụng bảng tra trọng lượng cáp điện

• Tra đúng loại cáp điện: Mỗi loại dây cáp điện sẽ có cấu tạo và thông số kỹ thuật khác nhau. Việc xác định chính xác loại dây cáp cần sử dụng sẽ giúp quá trình tra cứu trọng lượng cáp điện không có sai sót, ảnh hưởng đến công đoạn thiết kế, thi công.
• Lưu ý đơn vị đo trọng lượng dây cáp: Bảng tra trọng lượng cáp điện của các thương hiệu thường tính theo đơn vị 100m, nếu sử dụng đơn vị khác, trọng lượng cáp cũng sẽ thay đổi. Một số đơn vị tính trọng lượng cáp điện thường được sử dụng như kg/km, kg/m, gr/100m.
• Dự phòng sai số sản xuất: Các nhà sản xuất thường khuyến cáo trọng lượng thực tế của dây cáp sẽ chênh lệch nhẹ so với thông số thiết kế nên cần lưu ý sai số để dự phòng trong thiết kế, thi công.
• Sử dụng thông tin chính hãng: Bảng tra trọng lượng cáp điện dù theo các tiêu chuẩn quốc tế cũng sẽ có sai số nhất định liên quan đến loại cáp, thương hiệu cáp. Vì vậy hãy luôn sử dụng tài liệu chính hãng từ nhà sản xuất để đảm bảo trọng lượng cáp phù hợp với yêu cầu hệ thống.

 Một số câu hỏi về bảng tra trọng lượng cáp điện

Câu hỏi 1: Bảng tra trọng lượng cáp điện có áp dụng được với tất cả loại cáp trên thị trường không?

Trả lời: Trên lý thuyết, các giá trị trong bảng tra trọng lượng cáp điện mang tính tiêu chuẩn nên có thể áp dụng được với hầu hết các loại cáp điện phổ biến hiện nay. Nhưng thực tế, thông số trong bảng tra không mang tính chính xác tuyệt đối và thường có sai số cho phép trong khoảng ±5% so với bảng tra. Sai số này liên quan đến quy trình sản xuất, vật liệu, phụ gia, độ dày của lớp cách điện hoặc thiết bị đo lường.

Câu hỏi 2: Trọng lượng cáp điện ảnh hưởng như thế nào đến chi phí vận hành?

Trả lời: Trọng lượng cáp là một trong những yếu tố quyết định đến chi phí vận hành ở nhiều khía cạnh như:

• Chi phí vận chuyển: Cáp càng nặng, phí vận chuyển càng tăng.
• Chi phí nhân công: Khối lượng cáp càng lớn, kéo theo số lượng nhân công, thời gian lắp đặt cũng tăng theo.
• Chi phí hạ tầng cột, giá đỡ: Tăng tiết diện cáp là một trong những biện pháp giảm tổn hao điện áp trên đường dây truyền tải điện năng đi xa. Tuy nhiên, tiết diện cáp tăng, đồng nghĩa trọng lượng cáp tăng theo, gây áp lực lên hệ thống cột, giá treo hiện tại.
• Chi phí xử lý cuộn cáp: Cáp điện thường được đóng theo cuộn 100m hoặc đóng vào các rulo gỗ. Sau khi sử dụng cáp, cuộn cáp cũng cần được xử lý theo quy trình.

Trên đây là các thông tin quan trọng về bảng tra trọng lượng cáp điện. Hy vọng bạn có thể ứng dụng trong việc lựa chọn loại cáp phù hợp, cũng như tính toán được các thông số quan trọng để phục vụ cho việc thiết kế, thi công sơ đồ điện.
