Biến Dòng CT Là Gì? Cách Chọn Biến Dòng CT

Chu Văn An

Ngày nay, việc sử dụng các thiết bị ở đúng điện áp luôn là vấn đề được người dùng quan tâm. Máy biến dòng CT được tạo ra để thay đổi cường độ dòng điện theo yêu cầu. Cùng tìm hiểu về máy biến dòng điện cùng KTH ELECTRIC Electric qua bài viết này nhé!

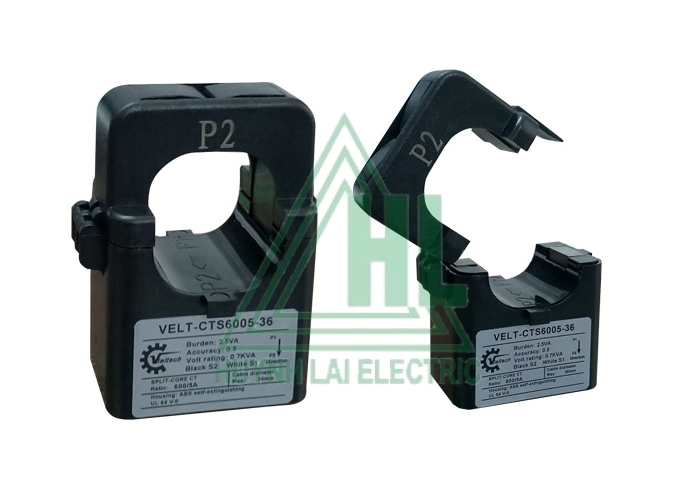

Máy biến dòng CT là gì?

Máy biến dòng điện là gì? Máy biến dòng điện là tên viết tắt của máy biến dòng điện. Tên tiếng Anh đầy đủ là máy biến dòng. Ký hiệu của máy biến dòng điện là CT. Máy biến dòng là một trong những thiết bị không thể thiếu trong hệ thống đo lường và giám sát điện năng.

Máy biến dòng CT là một loại máy biến điện áp, dùng để giảm dòng điện xoay chiều (dòng điện xoay chiều được biểu thị là AC). Máy biến dòng sẽ tạo ra dòng điện trong cuộn thứ cấp tỷ lệ thuận với dòng điện chạy qua nó.

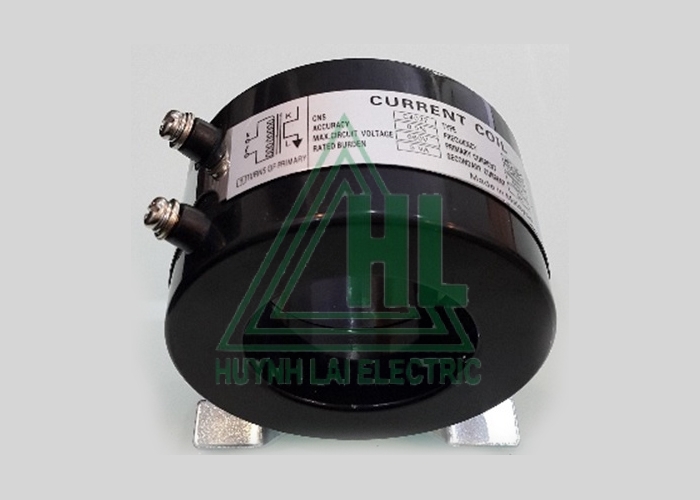

Cấu trúc máy biến dòng CT

Máy biến dòng điện là một thiết bị đo dòng điện bao gồm nhiều vòng dây quấn trên khung sắt. Mục đích của máy biến dòng là chuyển đổi dòng điện lớn chạy qua tải trực tiếp thành một hệ số nhất định, thường là trong các mạch động lực. Các model máy biến dòng CT thông dụng bao gồm 100/5A, 100/1A, 300/5A… Các thông số này có nghĩa là khi dòng điện có cường độ dòng điện 100A và 300A đi qua máy biến dòng CT sẽ thu được dòng điện có cường độ dòng điện 5A và 1A. Nhưng trên thực tế, các thiết bị điều khiển như biến tần, PLC,… không thể đọc được dòng điện có cường độ dòng điện 5A hoặc 1A nên chúng ta buộc phải sử dụng thêm một thiết bị nữa là bộ chuyển đổi tín hiệu.

>> Có thể bạn quan tâm: Bảng giá cuộn dây điện trở KTH ELECTRIC

Đặc điểm của máy biến dòng CT

Máy biến dòng điện bao gồm một hoặc nhiều vòng dây, không giống như các máy như vôn kế hoặc máy biến áp điện truyền thống.

Các vòng dây truyền thống này được các nhà sản xuất thiết kế để có dạng một đoạn dây dẹt dài quấn thành một vòng, dưới dạng cuộn dây quấn nhiều lần quanh lõi rỗng hoặc trong một số trường hợp thông qua một thiết bị có lỗ ở giữa kết nối trực tiếp đến nơi mạch cần được kết nối.

Do thiết kế này, máy biến dòng CT trước đây được coi là “máy biến áp” có chức năng tương tự như cuộn dây thứ cấp. Cuộn thứ cấp luôn có nhiều cuộn cảm quấn quanh lõi tấm thép, có tác dụng giảm thiểu tổn hao cực ở diện tích mặt cắt. Đây là lý do tại sao cuộn cảm được sử dụng ở mức thấp hơn diện tích mặt cắt của dây. Nó cũng phụ thuộc vào mức độ cần giảm hiện tại. Các nhà sản xuất thường mặc định cuộn thứ cấp ở mức cường độ thấp là 1A và mức cường độ cao là 5A.

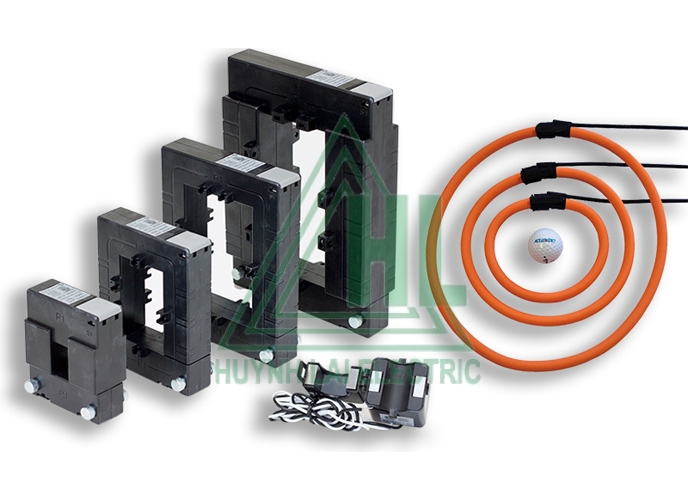

Phân loại máy biến dòng CT

Máy biến dòng điện được chia thành ba loại: máy biến dòng khối, máy biến dòng vòng và máy biến dòng dây quấn.

Máy biến dòng chặn: Là máy biến dòng dùng cho cáp mạch chính và thanh cái. Loại này tương tự như cuộn sơ cấp nhưng khác ở chỗ chỉ có một vòng dây.

Máy biến dòng hình xuyến: Dòng điện hoạt động trong mạch được truyền trực tiếp qua lưới hoặc lỗ trên máy biến dòng.

Máy biến dòng điện quấn dây: Cuộn sơ cấp được nối trực tiếp với dây dẫn và dùng để đo cường độ dòng điện chạy trong mạch. Điều này có nghĩa là cường độ dòng điện sẽ phụ thuộc vào tỷ số vòng dây của các dây xung quanh máy biến dòng CT.

Giá máy biến dòng CT

Giá máy biến dòng CT tùy thuộc vào kích thước, chủng loại và thông số kỹ thuật của máy biến dòng mà sẽ có mức giá khác nhau. Nếu bạn muốn biết giá các loại máy biến dòng điện hãy liên hệ ngay với Huanglai Electric để được tư vấn chuyên nghiệp nhé! KTH ELECTRIC Electric tự hào là nhà cung cấp các thiết bị điện, tụ điện, rơle,… uy tín tại thị trường Việt Nam.

Cách chọn máy biến dòng CT

Máy biến dòng CT đo dòng điện xoay chiều, thường có dòng tải lớn. Các thiết bị đọc dòng điện xoay chiều thường đọc giá trị 5A hoặc 10A. Vai trò quan trọng của máy biến dòng là chuyển đổi dòng điện từ dòng điện lớn sang dòng điện nhỏ hơn 10A hoặc 5A.

Để chọn máy biến dòng CT tiêu chuẩn, người dùng cần có một số hiểu biết về dòng điện tải, chẳng hạn như biết dòng điện tải tối đa qua máy biến dòng là bao nhiêu. Sau đó chọn giá trị máy biến dòng lớn hơn hoặc bằng giá trị thực của dòng điện chạy qua máy biến dòng.

Cụ thể, cường độ dòng điện qua máy biến dòng được tính theo công thức sau: I = 1/3 x S/U

Ở đó:

• S là tổng công suất, S=P có thể chia cho hệ số công suất. Tụ điện có thể được sử dụng để cải thiện hệ số công suất.
• U là điện áp trên máy biến dòng CT.

Để hiểu rõ cách sử dụng công thức trên, chúng ta có thể tham khảo ví dụ sau:

Nếu có hệ thống phụ tải ba pha có điện áp 220V, công suất 100kw thì ta có thể rút ra công thức tính dòng điện như sau:

I = 1/3 x 100.000 / 220V = 151,5 A. Xét hệ số công suất = 1.

Vì vậy, phải chọn máy biến dòng có giá trị lớn hơn giá trị tính toán tiêu chuẩn của máy biến dòng 200/5A và 150/5A, do đó nên chọn máy biến dòng 200/5A. Người dùng cần chọn ampe kế có giá trị đọc là 200/5A để hiển thị giá trị ampe.
