Biến tần 3 pha 380V là thiết bị chuyên dùng cho các ứng dụng công nghiệp đòi hỏi khả năng điều khiển máy móc công suất lớn. Vậy biến tần 3 pha 380V là gì? Loại biến tần này có đặc điểm gì so với biến tần 3 pha 220V? Hãy theo dõi bài viết tiếp theo của chúng tôi để tìm hiểu.

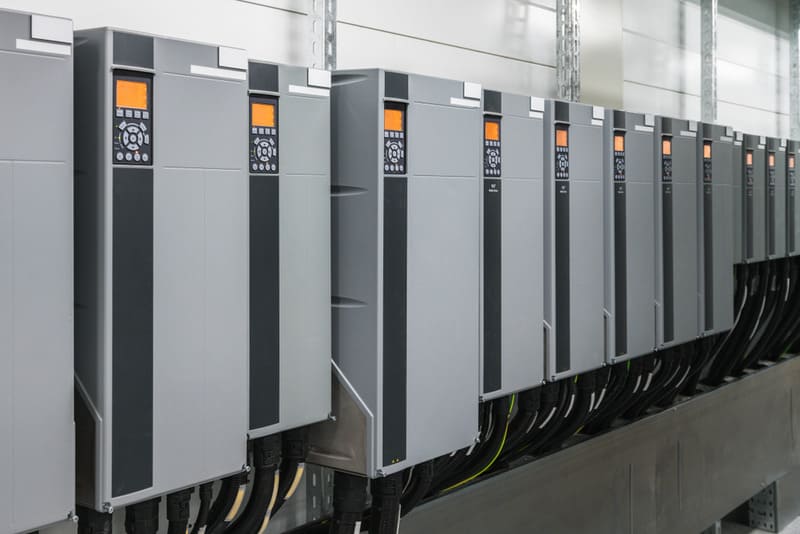

Khái niệm biến tần 3 pha 380V

Biến tần 3 pha 380V là loại biến tần 3 pha sử dụng nguồn điện áp đầu vào 380V để điều chỉnh tần số và điện áp của dòng điện đưa vào cuộn dây bên trong động cơ, từ đó có thể điều khiển tốc độ và mô men xoắn của động cơ 3 pha một cách liên tục và chính xác mà không cần sử dụng hộp số cơ.

380V là điện áp tiêu chuẩn áp dụng cho hệ thống điện công nghiệp ở Việt Nam. Biến tần 3 pha 380V được thiết kế tương thích với hầu hết các ứng dụng công nghiệp, có khả năng điều khiển nhiều loại động cơ khác nhau như: động cơ đồng bộ, động cơ không đồng bộ, động cơ servo không đồng bộ, động cơ biến tần…

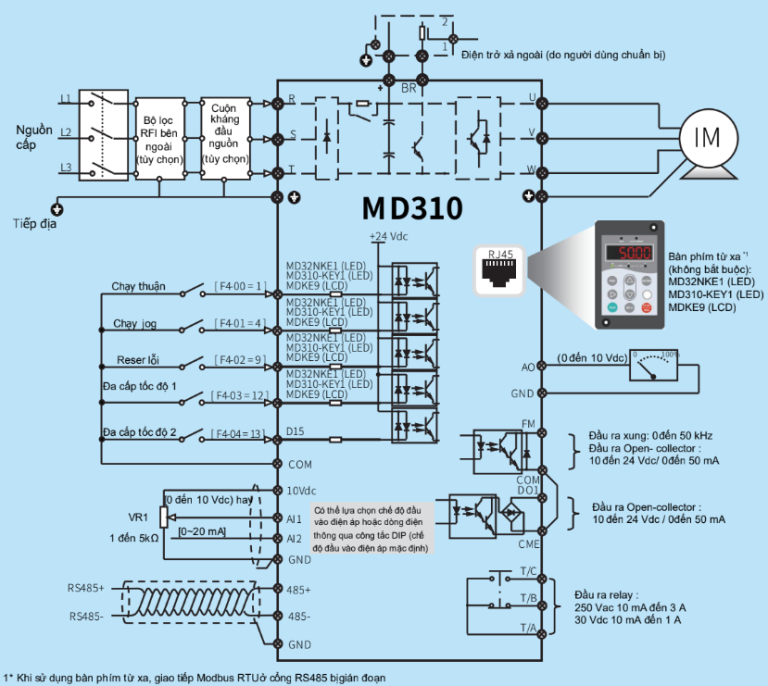

Cấu tạo và nguyên lý hoạt động của biến tần 3 pha 380V

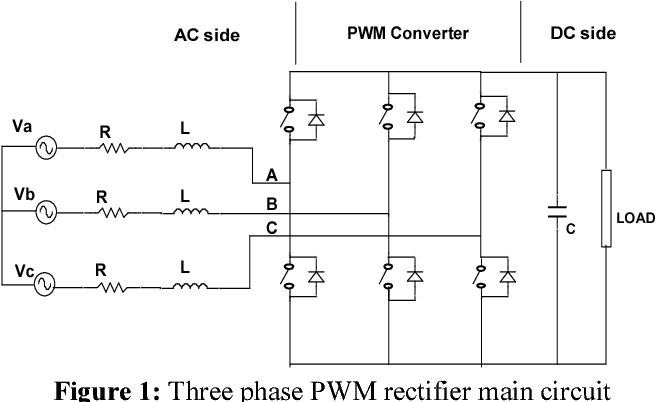

Biến tần 3 pha 380V có cấu tạo tương tự các biến tần 3 pha thông thường với 4 thành phần chính: mạch điều khiển, mạch chỉnh lưu, mạch biến tần và tụ dẹt.

• Mạch điều khiển: “Bộ não” của biến tần 3 pha có nhiệm vụ điều khiển, điều khiển hoạt động của biến tần.
• Mạch chỉnh lưu (DIODE): Linh kiện có chức năng chuyển đổi dòng điện xoay chiều AC thành dòng điện một chiều. Điện áp sau khi đi qua tụ lọc sẽ phẳng để cung cấp điện cho bộ chỉnh lưu.

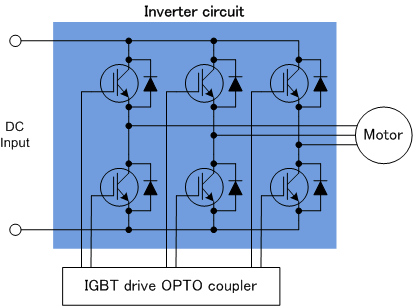

• Mạch biến tần (IGBT): Thông qua công nghệ điều chế độ rộng xung, mạch biến tần chuyển đổi điện áp DC thành AC. Nguyên lý hoạt động của xung là tắt/mở các linh kiện bán dẫn (công nghệ băm xung) để tạo ra dòng điện xoay chiều có tần số và biên độ có thể điều chỉnh được.

• Tụ điện liên kết DC: Đảm nhận chức năng “làm êm” dòng điện một chiều, giảm sự dao động của điện áp một chiều. Quá trình này thường diễn ra trước khi dòng điện được đưa vào mạch chỉnh lưu.

Với cấu tạo như trên, nguyên lý hoạt động của biến tần 3 pha 380V được chia làm 3 giai đoạn rõ rệt:

• Chuyển đổi điện áp đầu vào: Thông qua bộ chỉnh lưu và tụ điện DIODE, nguồn điện xoay chiều 3 pha 380V được điều chỉnh và lọc thành nguồn điện một chiều phẳng. Quá trình này có tác dụng duy trì hệ số công suất của biến tần ở mức ổn định 0,96, bất kể tải.

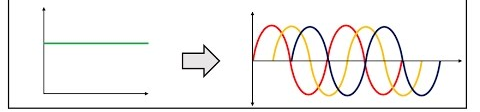

• Điều chế độ rộng xung (PWM): Dòng điện một chiều sau khi ép phẳng sẽ được cấp tới biến tần. Thông qua IGBT sử dụng phương pháp điều chế độ rộng xung, điện áp DC sau đó được chuyển đổi thành điện áp xoay chiều 3 pha đối xứng với tần số và biên độ điện áp phù hợp với yêu cầu hệ thống.

• Lọc điện áp đầu ra: Để cấp nguồn cho động cơ, các xung điện áp sau khi qua biến tần tiếp tục được lọc qua mạch điện cảm và điện dung để tinh chỉnh sóng sin đầu ra thành điện áp 3 pha lý tưởng.

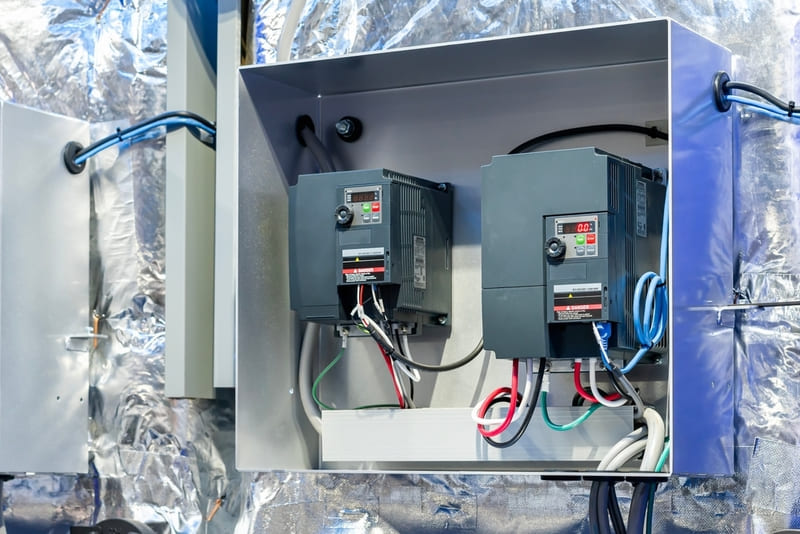

Vai trò và ứng dụng của biến tần 3 pha 380V

Trang bị biến tần 3 pha 380V là giải pháp toàn diện hỗ trợ động cơ hoạt động ổn định và tăng độ bền, tuổi thọ cao. Ngoài ra, dòng biến tần này còn đảm nhận nhiều vai trò quan trọng như:

• Cải thiện hệ số công suất của hệ thống: Biến tần giúp duy trì hệ số công suất ổn định (0,96) bất chấp tải. Điều này giúp doanh nghiệp tránh được tiền phạt từ Điện lực và giảm chi phí hóa đơn tiền điện hàng tháng.
• Tiết kiệm năng lượng: Trong các ứng dụng có tải ly tâm (máy bơm, quạt), sử dụng biến tần có thể tiết kiệm gần 50% điện năng khi giảm 20% tốc độ động cơ. Điều này đặc biệt quan trọng đối với những nhà máy sử dụng hệ thống bơm, quạt công suất lớn.
• Tối ưu hóa quy trình vận hành: Nhờ khả năng kiểm soát tốc độ chính xác và linh hoạt, biến tần giúp tối ưu hóa quá trình vận hành của doanh nghiệp, đặc biệt đối với các máy móc hạng nặng như máy tiện, máy phay, máy cắt,… biến tần đóng vai trò kiểm soát chính xác tốc độ động cơ, nâng cao chất lượng gia công sản phẩm.
• Bảo vệ động cơ và hệ thống: Biến tần đóng vai trò quan trọng trong việc đảm bảo động cơ hoạt động trơn tru, êm ái, hạn chế các va đập cơ học và sụt áp lưới điện. Nhờ đó, động cơ giảm thiểu hao mòn các bộ phận cơ khí, từ đó kéo dài tuổi thọ động cơ và hệ thống.

Được áp dụng vào thực tế, biến tần là thiết bị không thể thiếu đối với hầu hết các ứng dụng công nghiệp hiện nay.

• Hệ thống bơm, quạt, điều hòa không khí công nghiệp: Biến tần có chức năng điều khiển lưu lượng nước hoặc tốc độ quạt, điều hòa theo nhu cầu thực tế.
• Máy móc hạng nặng, băng tải: Cung cấp năng lượng và điều khiển tốc độ động cơ của máy móc công nghiệp.
• Cần cẩu, tời: Mang đến khả năng kiểm soát tốc độ nâng hạ chính xác, đặc biệt khi di chuyển vật nặng.

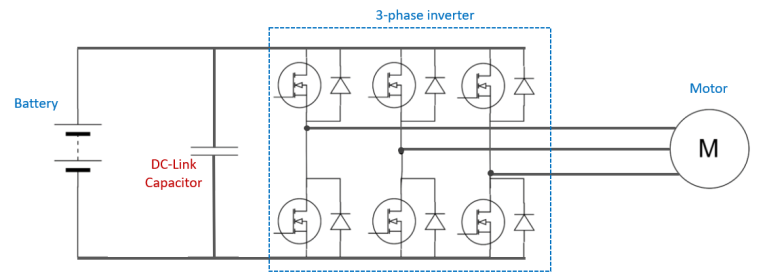

• Ngành ô tô điện: Chuyển đổi nguồn DC từ pin thành AC 3 pha thích hợp cho động cơ xe điện…

Xem thêm: Phân biệt chi tiết biến tần trực tiếp và biến tần gián tiếp

Phân biệt biến tần 3 pha 380V và 220V

Tương tự như biến tần 3 pha 380V, biến tần 3 pha 220V cũng được dùng để điều khiển tốc độ và mô men xoắn của động cơ xoay chiều 3 pha, tuy nhiên, điểm khác biệt giữa hai loại biến tần này nằm ở điện áp nguồn đầu vào. Trong khi biến tần 3 pha 380V sử dụng nguồn điện áp đầu vào 380V, chủ yếu phục vụ ứng dụng công nghiệp thì biến tần 3 pha 220V sử dụng nguồn điện áp đầu vào 220V, phù hợp cho cả hệ thống công nghiệp và dân dụng.

Trên thực tế, biến tần 3 pha 220V ít được sử dụng ở Việt Nam và phù hợp hơn với các nước có hệ thống lưới điện 3 pha 200V, điển hình là Nhật Bản.

Chi tiết sự khác nhau giữa biến tần 3 pha 380V và 220V ở bảng sau:

Mua biến tần LS 3 pha 380V chính hãng, giá tốt tại Trường Chu Văn An

Trường Chu Văn An tự hào là nhà phân phối chính thức bộ biến tần LS Electric với nhiều dòng sản phẩm phù hợp với nguồn điện 3 pha 380V.

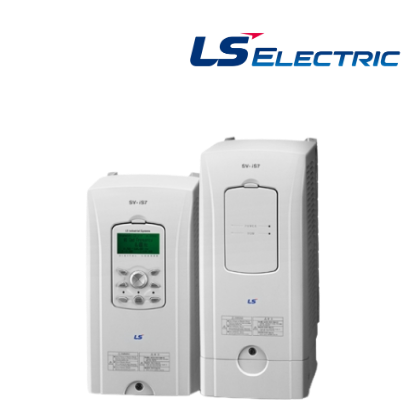

Biến tần LS iS7 Series

Đây là dòng biến tần chất lượng cao của thương hiệu LS, phù hợp với mọi môi trường hoạt động, được sử dụng rộng rãi cho các máy móc công nghiệp nặng như máy đầm, máy kéo, máy nghiền, máy nén, thang máy, cần cẩu,…

Thông số kỹ thuật:

• Điện áp đầu vào: 3 pha 200 – 230V và 3 pha 380 – 480V
• Dòng điện đầu vào: 5A – 877A
• Công suất: 0,75kW~75kW.
• Transistor tích hợp điều khiển điện trở hãm, bộ lọc EMC, cuộn kháng DC, DBU, bàn phím

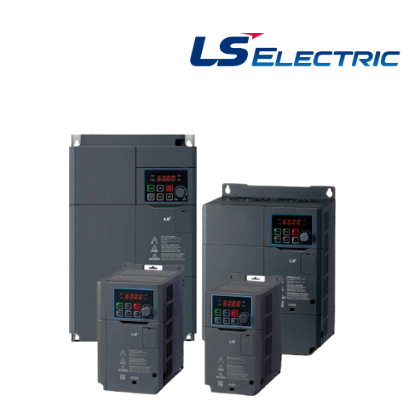

Biến tần dòng LS G100

LS G100 là dòng biến tần đa năng ứng dụng được cho nhiều ngành công nghiệp với khả năng điều khiển không dùng cảm biến mạnh mẽ. Loại này thích hợp để lắp đặt trong các thiết bị như máy cắt, máy bơm, máy nén, cần cẩu,…

Thông số kỹ thuật:

• Điện áp đầu vào: 3 pha (380 – 480VAC).
• Dòng điện đầu ra: 2.5A – 88A
• Công suất: 0,4kW – 22kW
• Tích hợp bộ lọc EMC, hỗ trợ nhiều loại mạng truyền thông (Modbus, Ethernet IP).

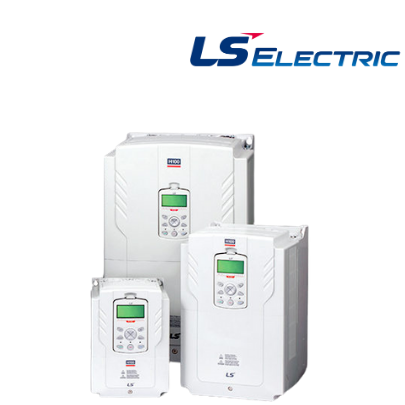

Biến tần dòng LS H100

LS H100 được thiết kế tiết kiệm năng lượng, chuyên dùng cho hệ thống quạt và bơm trong ngành HVAC và xử lý nước.

Thông số kỹ thuật:

• Điện áp đầu vào: 3 pha 380 – 480VAC và 3 pha 380 – 500VAC
• Dòng điện đầu vào: 12A – 962A
• Công suất: 5.5kW – 400kW
• Tích hợp Transistor điều khiển điện trở hãm, bộ lọc EMC, cuộn kháng DC,…

Với 14 năm kinh nghiệm hình thành và phát triển, đã phục vụ 1.000 công trình trên khắp cả nước, chúng tôi cam kết cung cấp các dòng biến tần nhập khẩu trực tiếp từ Hàn Quốc, chất lượng ổn định cùng chính sách giá và chiết khấu hấp dẫn nhất thị trường.

Nếu bạn có nhu cầu mua biến tần chính hãng của LS vui lòng liên hệ 0904 99 88 77 để được hỗ trợ báo giá nhanh nhất.

Câu hỏi thường gặp về biến tần 3 pha 380V

Câu 1: Biến tần 3 pha 380V có dùng được cho hệ thống điện 220V không?

Hồi đáp: Biến tần 3 pha 380V được thiết kế để sử dụng trong các hệ thống có cả điện áp đầu vào và đầu ra là 380V nên không phù hợp với hệ thống điện 220V. Nếu muốn sử dụng nguồn điện 220V cho động cơ 3 pha thì cần trang bị thêm biến tần 1 pha 220V đầu vào và 3 pha đầu ra 380V, hoặc biến tần 3 pha 220V.

Câu 2: Cần lưu ý gì khi lựa chọn biến tần 3 pha 380V?

Hồi đáp: Khi lựa chọn biến tần 3 pha 380V cho động cơ, bạn cần chú ý những vấn đề quan trọng sau:

• Công suất biến tần lớn hơn công suất động cơ 10 – 20%
• Ưu tiên loại biến tần có khả năng chống nhiễu tốt, đặc biệt trong môi trường sử dụng nhiều thiết bị điện tử.
• Chọn biến tần có kích thước và thiết kế phù hợp với không gian lắp đặt.
• Hãy lựa chọn biến tần của các thương hiệu nổi tiếng hoặc nhà phân phối uy tín để đảm bảo thiết bị hoạt động đúng công suất và an toàn.
