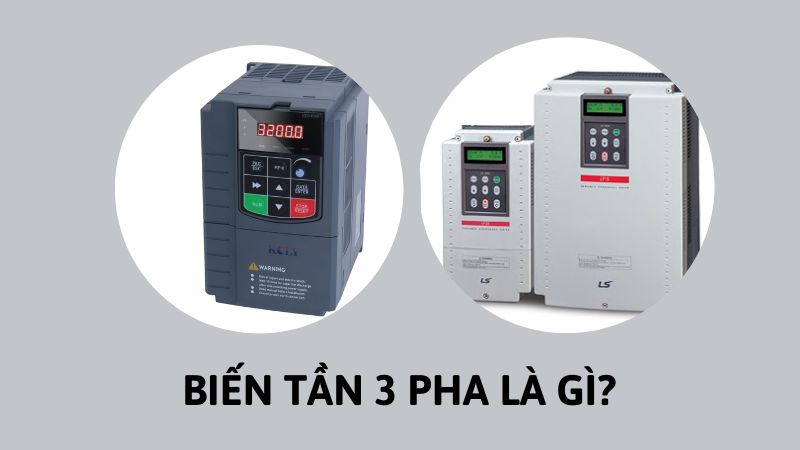

Biến Tần 3 Pha Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Chu Văn An

Biến tần ba pha là dòng sản phẩm được sử dụng rộng rãi trong lĩnh vực công nghiệp và cơ khí. Nhưng bạn có biết biến tần ba pha là gì không? Cấu trúc và nguyên lý làm việc của nó như thế nào? Hãy cùng KTH ELECTRIC tìm hiểu kỹ hơn qua bài viết này nhé!

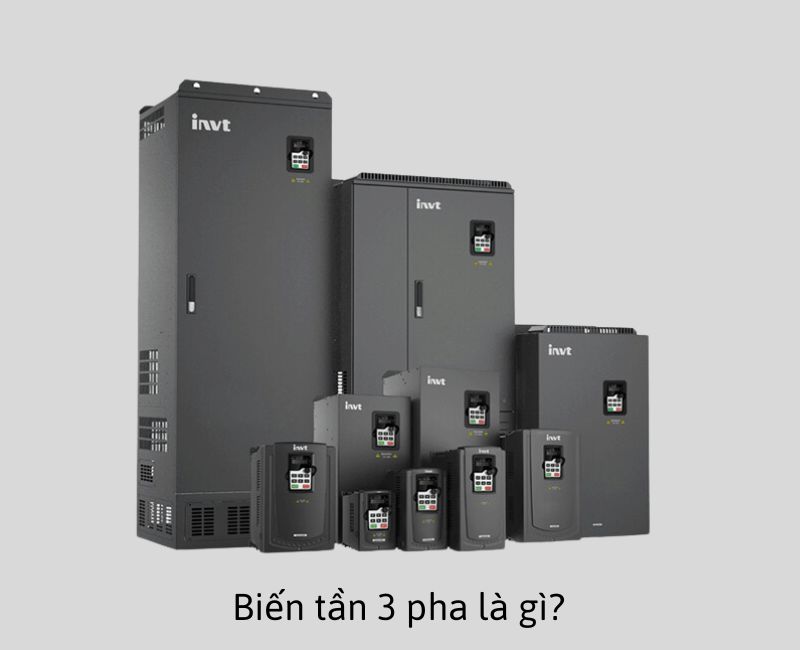

Biến tần ba pha là gì?

Biến tần ba pha là thiết bị điện sử dụng nguồn điện đầu vào 220V ba pha hoặc 380V ba pha. Bộ biến tần ba pha có khả năng thay đổi tần số dòng điện cấp vào cuộn dây bên trong động cơ. Điều này tạo điều kiện cho việc kiểm soát tốc độ động cơ liên tục mà không cần sử dụng hộp số cơ khí.

Cấu tạo và nguyên lý làm việc

kết cấu

Bộ biến tần ba pha có các bộ phận có chức năng nhận điện áp đầu vào. Tần số cố định giúp kiểm soát tốc độ của động cơ. Gồm 3 phần chính sau:

• Mạch chỉnh lưu: Giúp chuyển đổi dòng điện xoay chiều thành dòng điện một chiều và được sử dụng trong các linh kiện bán dẫn, thường gọi là điốt.
• Tụ điện thẳng: Giúp nắn thẳng điện áp DC biến thiên qua mạch chỉnh lưu.
• Mạch biến tần: Nhờ công nghệPWM, điện áp xoay chiều được tạo ra từ điện áp một chiều. Bộ phận này được sử dụng trong các công tắc bán dẫn hay còn gọi là công nghệ cắt xung, có thể bật tắt dễ dàng hơn.
• Mạch điều khiển: Giúp điều khiển máy và quy trình vận hành lắp đặt biến tần 3 pha.

Nguyên tắc làm việc

Nguyên lý làm việc của biến tần ba pha như sau:

• Chuyển đổi nguồn: Nguồn điện ba pha đầu vào chuyển đổi điện áp dòng điện xoay chiều (AC) thành điện áp dòng điện một chiều (DC) thông qua bộ chỉnh lưu. Bộ chỉnh lưu này sẽ chuyển đổi điện áp xoay chiều thành điện áp DC thông qua các thiết bị điện như điốt.
• Điều chỉnh tần số và điện áp: Điện áp DC sẽ được chuyển đổi thành điện áp xoay chiều có tần số và điện áp yêu cầu. Thông qua quá trình điều hòa, các linh kiện điện tử như bóng bán dẫn hoặc thyristor được sử dụng để tạo ra các xung điện áp có tần số và điện áp phù hợp.
• Chuyển đổi nguồn điện đầu ra: Sau khi nguồn điện xoay chiều được điều hòa sẽ được chuyển đổi trở lại điện áp DC thông qua bộ biến tần.

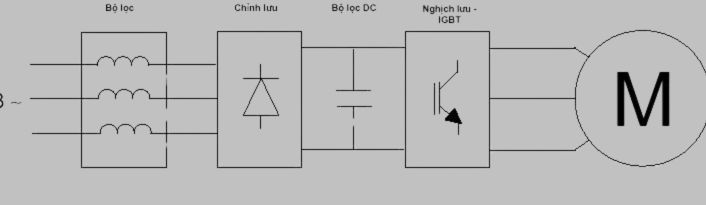

Sơ đồ mạch biến tần ba pha

Sơ đồ dưới đây cho thấy một bộ biến tần ba pha bao gồm các đường dây điện đi qua bộ lọc đến bộ chỉnh lưu được nối với bộ lọc DC. Các dòng điện này chảy từ bộ lọc DC trực tiếp qua biến tần IGBT và đến đầu ra.

Cách sử dụng biến tần ba pha

Việc sử dụng biến tần ba pha rất đơn giản, có 3 cách cơ bản:

• Cách 1: Chạy nhiều số. Mức tốc độ (tần số) được cài đặt sẵn trong biến tần. Bộ biến tần sẽ hoạt động ở tần số tương ứng với giá trị đầu vào được cung cấp cho bộ biến tần.
• Cách 2: Điều khiển biến tần thông qua mạng truyền thông RS 485, 422, Modbus RTU, ASCII. Hoặc nó có thể được kiểm soát bằng cách sử dụng các tiêu chuẩn truyền thông phức tạp khác. Thiết bị điều khiển biến tần công nghiệp thường là HMI, PLC, card điều khiển…
• Cách 3: Dùng biến trở chiết áp (chân số 3, xoay âm lượng) để điều chỉnh tần số của biến tần.

Tùy chọn sử dụng cơ bản nhất là sử dụng bàn phím điều khiển biến tần có sẵn. Nó bao gồm phím lên xuống (hoặc núm xoay) để thay đổi tần số của biến tần. Nhóm nút bao gồm RUN (chạy), STOP (dừng), FOR (xoay thuận) và REV (xoay ngược). Tùy theo loại biến tần mà bàn phím được bố trí khác nhau.

Ứng dụng biến tần ba pha trong đời sống

Biến tần ba pha đã được sử dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là công nghiệp nặng và máy móc. Bởi nó mang lại những công dụng cho cuộc sống như:

• Điều khiển động cơ không đồng bộ có công suất khác nhau từ 15kW đến trên 600kW.
• Giúp điều hòa lưu lượng bơm, lưu lượng khí trong quạt ly tâm, năng suất máy, năng suất dây chuyền sản xuất, băng tải…
• Ngay cả khi nhu cầu sử dụng cần thay đổi, lưu lượng và áp suất của máy nén khí, quạt, máy bơm nước và các hệ thống khác có thể duy trì sự cân bằng ổn định ở mức cố định
• Giúp khởi động và dừng chính xác động cơ trên hệ thống băng tải
• Các điện trở nhỏ có công suất từ ​​0,18 đến 14kW có thể dùng để điều khiển các máy móc như cưa gỗ, khuấy trà, khuấy, nâng hạ.

Qua những thông tin chia sẻ trong bài viết trên, KTH ELECTRIC hy vọng đã giúp các bạn hiểu rõ hơn về biến tần ba pha là gì? Ngoài ra, chúng tôi còn giải đáp các thắc mắc về bộ biến tần ba pha.
