Biến trở trong Proteus là gì? Cách tìm và từ khóa dùng trong Proteus

Chu Văn An

Điện trở trong Proteus là thành phần mô phỏng quan trọng, cho phép thay đổi giá trị điện trở để điều chỉnh dòng điện hoặc điện áp trong mạch. Đây là công cụ hữu ích trong việc thiết kế và thử nghiệm mạch, giúp người dùng dễ dàng thử nghiệm các kịch bản vận hành khác nhau. Vậy cấu tạo của điện trở trong Proteus là gì và sử dụng như thế nào để đạt hiệu quả tối ưu? Hãy cùng Trường Chu Văn An tìm hiểu chi tiết qua bài viết dưới đây nhé!

Biến trở trong Proteus là gì?

Biến trở là linh kiện điện tử có khả năng thay đổi giá trị điện trở trong một khoảng nhất định. Trong Proteus, chiết áp được sử dụng để mô phỏng các tình huống thực tế trong đó cần điều chỉnh giá trị điện trở, cho phép người dùng:

• Thay đổi giá trị điện trở trong quá trình chạy mô phỏng.
• Kiểm tra ảnh hưởng của sự thay đổi điện trở trên mạch.
• Quan sát và đánh giá hiệu quả thiết kế trước khi triển khai trên phần cứng.

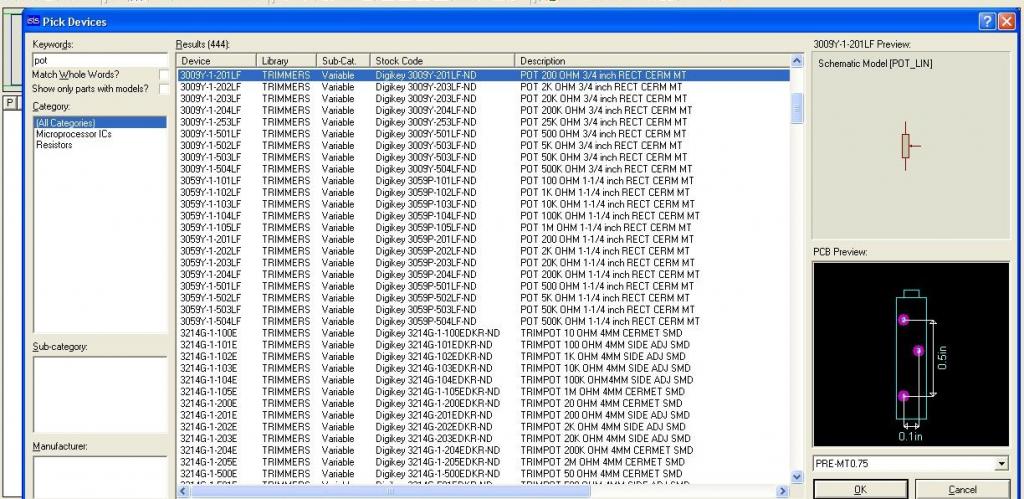

Cách tìm điện trở thay đổi trong Proteus

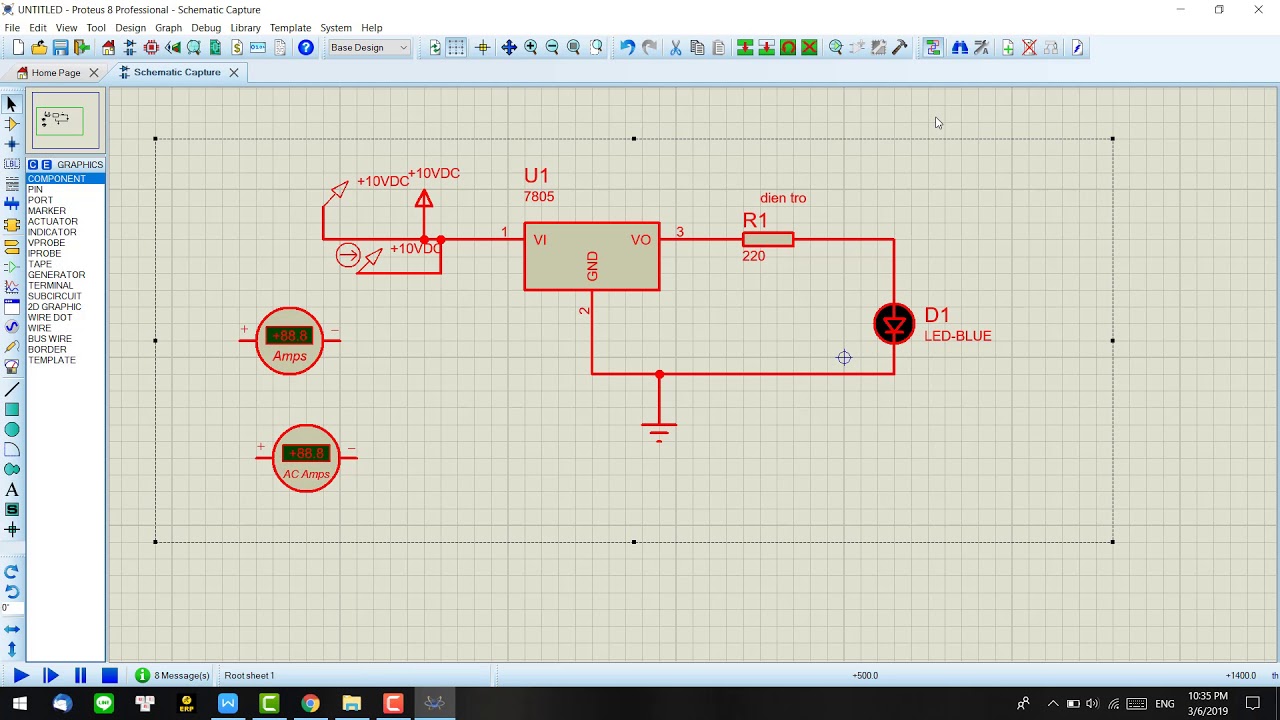

Cách tìm điện trở thay đổi trong Proteus

Bước 1: Mở giao diện Proteus

Trước khi tìm kiếm chiết áp, bạn cần đảm bảo rằng máy tính của bạn đã cài đặt Proteus. Sau đó:

• Mở phần mềm Proteus.
• Tạo một dự án mới bằng cách chọn Dự án mới từ menu Tệp hoặc mở một dự án hiện có.

Bước 2: Tìm kiếm điện trở trong Thư viện Proteus

Proteus có một thư viện chứa hàng ngàn linh kiện điện tử. Để tìm điện trở:

Thư viện mở:

• Nhấn phím tắt P (Pick Device) hoặc nhấp vào nút Thư viện trên thanh công cụ.
• Một cửa sổ tìm kiếm các bộ phận sẽ xuất hiện.

Nhập từ khóa tìm kiếm:

• Trong ô tìm kiếm nhập từ khóa “POT”, viết tắt của Potentiometer hoặc “Variable resistor”, “VR”.
• Proteus sẽ hiển thị danh sách các thành phần phù hợp.

Chọn loại điện trở mong muốn:

Từ danh sách kết quả, chọn biến trở có giá trị điện trở phù hợp, ví dụ:

• POT-HG (10kΩ, 100kΩ): Biến trở nằm ngang.
• POT-VG: Chiết áp dọc.
• Rotary Potentiometer: Điện trở xoay có thể thay đổi.

Nhấn OK để thêm thành phần vào danh sách thành phần đang sử dụng.

Bước 3: Lắp điện trở vào mạch

Sau khi tìm được điện trở, bạn cần đặt nó vào mạch thiết kế:

• Quay lại giao diện thiết kế mạch.
• Nhấn chuột phải để hiển thị danh sách các thành phần đang sử dụng.
• Chọn thành phần biến trở mới được thêm vào, sau đó nhấp chuột trái vào bất kỳ vị trí nào trong sơ đồ để chèn thành phần đó.

Bước 4: Cấu hình biến trở

Sau khi lắp điện trở vào mạch, bạn có thể điều chỉnh các thông số như sau:

Thay đổi giá trị điện trở tối đa:

• Nhấp chuột phải vào điện trở, chọn Chỉnh sửa thuộc tính.
• Trong cửa sổ hiện ra, thay đổi giá trị Điện trở (giá trị điện trở tối đa, ví dụ 10kΩ, 100kΩ).
• Nhấn OK để lưu.

Kết nối các chân:

• Chân 1 và Chân 3: Tạo điện trở cố định giữa 2 chân.
• Chân 2: Đầu ra thay đổi giá trị khi điều chỉnh điện trở thay đổi.

Điều chỉnh vị trí núm:

• Khi chạy mô phỏng, bạn có thể xoay núm chiết áp bằng cách kéo chuột hoặc nhập giá trị trực tiếp vào hộp điều chỉnh.

Bước 5: Kiểm tra trong quá trình mô phỏng

Bấm vào nút Play trên thanh công cụ để chạy mô phỏng và quan sát sự thay đổi trong mạch khi điều chỉnh giá trị biến trở, đảm bảo biến trở hoạt động như mong đợi.

Bước 6: Lưu ý khi tìm kiếm điện trở trong Proteus

• Phiên bản Proteus: Một số phiên bản cũ hơn có thể không có thành phần hoàn chỉnh. Cập nhật lên phiên bản mới nhất để sử dụng đầy đủ các loại điện trở.
• Giá trị phù hợp: Chọn giá trị điện trở phù hợp với yêu cầu của mạch để tránh sai sót khi mô phỏng.
• Thêm thư viện bên ngoài (nếu cần): Nếu không tìm được điện trở mong muốn, bạn có thể tải thêm thư viện thành phần từ nguồn bên ngoài.

Từ khóa được sử dụng trong Proteus

Để tìm kiếm link sự kiện, đầu tiên bạn click vào “Component Mode” ở bên trái màn hình, ngay bên dưới màn hình nhỏ sẽ xuất hiện chữ “P” và “L”.

Khi click vào chữ “P”, hộp thoại “Pick Device” sẽ xuất hiện. Trong “Từ khóa”, nhập tên hoặc giá trị của thành phần. Lúc này Proteus sẽ tự động tìm kiếm và hiển thị giá trị, bạn chỉ cần click đúp vào là được.

Dưới đây là một số từ khóa được sử dụng trong Proteus:

1. Tụ điện: CAP hoặc bạn cũng có thể gõ giá trị của tụ điện. (Lưu ý: các bạn nên lưu lại hình ảnh của tụ điện để tránh chọn nhầm loại tụ điện)2. Điện trở trong proteus: RES hoặc bạn chỉ cần gõ RES vì bạn có thể thay đổi giá trị của tụ điện từ lần sau.3. Diode: Tên diode, Ví dụ 1N4007, 1N4148…4. Transistor: Gõ tên hoặc sử dụng NPN, PNP5. Led: Tap LED 6. Chiết áp: POT-HG (pot-hg proteus)7. IC: Nhập tên IC8. Loa: Loa hoặc Sounder9. Nút: Nút10. Công tắc: Công tắc11. Cổng logic: tên cổng, ví dụ AND, OR, NOT…12. Chuyển đổi logic: Mức logic13. Pha lê: Thạch anh14. Cap-e: Tụ điện15. Đèn giao thông: Đèn giao thông16. 7SEG-MPX2-CA-BLUE: Bộ đếm giờ17. RESPACK-8: Thanh điện trở18. TRANS-: Máy biến áp19. Cap-pol: Tụ gốm (33uF)20. Cuộn cảm: Cuộn cảm21. MPS6514: Tras dùng trong đèn LED xoay22. Conn-sil: Cắm một hàng đủ loại23. Conn-dil: Cắm 2 hàng các loại22. Ma trận 8×8: MATRIX-8×8-GREEN23. POT: Viết tắt của Potentiometer, dùng để tìm các loại điện trở.24. VR: Viết tắt của Biến trở.25. RES: Viết tắt của Điện trở, dùng để tìm điện trở.26. IND: Viết tắt của Cuộn cảm.27. CHOKE: Loại cuộn cảm dùng trong mạch lọc nhiễu.28. DIODE: Tìm các loại điốt thông dụng.29. LED: Điốt phát sáng.30. ZENER: Diode Zener, dùng để ổn định điện áp.31. NPN: Loại Transistor NPN.32. PNP: Loại Transistor PNP.33. MOSFET: Transitor hiệu ứng trường.34. IGBT: Transitor cổng cách ly.35. IC-XXXX: Nhập tên cụ thể của IC, ví dụ: IC-555, IC-7805.36. OPAMP: Tìm IC.37 bộ khuếch đại hoạt động. CHUYỂN ĐỔI: Công tắc.38. NÚT ĐẨY: Nút ấn.39. CHUYỂN ĐỔI: Công tắc chuyển đổi.40. CẢM BIẾN NHIỆT ĐỘ: Cảm biến nhiệt độ.41. LDR: Cảm biến ánh sáng.42. CẢM BIẾN IR: Cảm biến hồng ngoại.43. RELAY: Dùng để tìm các loại rơle.44. DC: Nguồn điện một chiều.45. AC: Nguồn điện xoay chiều.46. PIN: Pin.47. UART: Mô-đun truyền thông nối tiếp.48. I2C: Mô-đun giao tiếp I2C.49. SPI: Mô-đun giao tiếp SPI50. CRYSTAL: Pha lê rung.51. CẦU CHÌ: Cầu chì.52. TIÊU ĐỀ PCB: Đầu nối PCB.53. KẾT NỐI: Đầu nối.

Ứng dụng biến trở trong Proteus

Điện trở trong Proteus có nhiều ứng dụng thực tế, từ mạch dân dụng đơn giản đến hệ thống công nghiệp phức tạp. Trong điện gia dụng, chiết áp giúp điều chỉnh độ sáng đèn, âm lượng loa, hay làm bộ chia điện áp. Trong điện công nghiệp, biến trở hỗ trợ điều chỉnh tốc độ động cơ, độ nhạy cảm biến, khuếch đại tín hiệu và kiểm tra các thông số mạch. Việc hiểu rõ và khai thác hiệu quả các ứng dụng này giúp bạn tối ưu hóa thiết kế mạch, đảm bảo sản phẩm hoạt động đúng yêu cầu.

Trong điện dân dụng

Trong các thiết bị chiếu sáng gia đình như đèn bàn, đèn ngủ hay đèn trang trí, chiết áp được dùng để điều chỉnh độ sáng của đèn LED. Trong Proteus, bạn có thể thiết kế một mạch bao gồm nguồn điện DC, đèn LED, điện trở giới hạn dòng điện và bộ biến trở. Khi bạn xoay núm chiết áp, độ sáng của đèn LED sẽ thay đổi theo giá trị điện trở, mô phỏng quá trình điều chỉnh độ sáng thực tế.

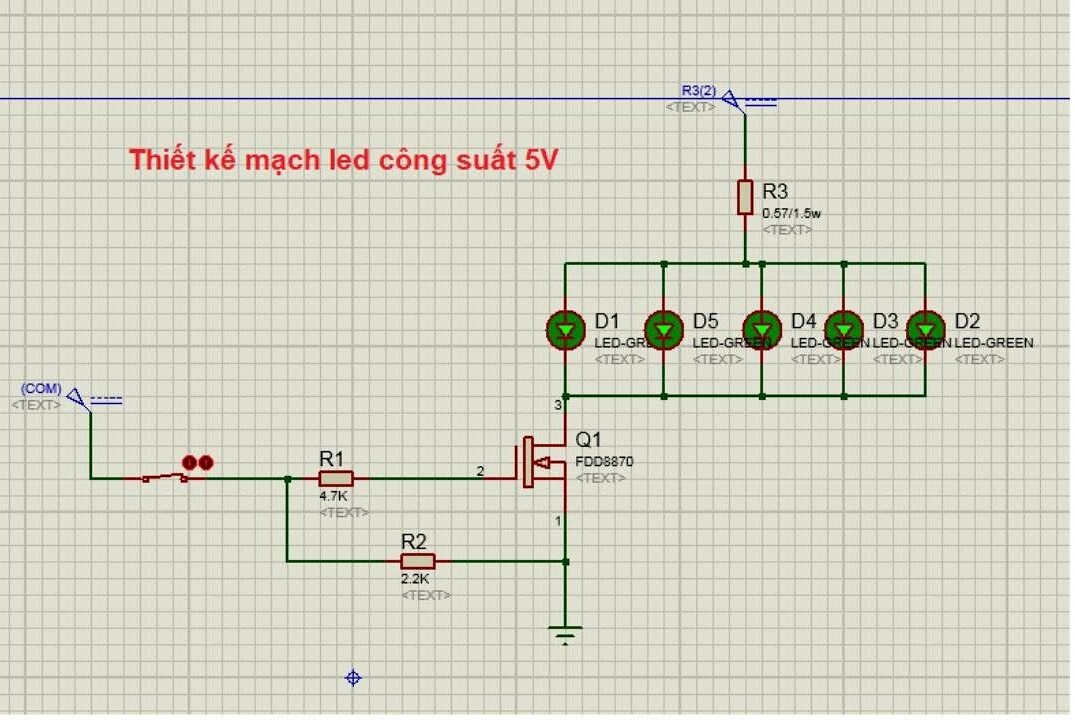

Thiết kế mạch LED nguồn trong Proteus

Chiết áp thường được sử dụng trong các hệ thống âm thanh như loa gia đình, loa mini hay tai nghe để điều chỉnh âm lượng. Trong Proteus, bạn có thể mô phỏng mạch âm thanh cơ bản với nguồn tín hiệu âm thanh, chiết áp và loa. Việc thay đổi giá trị chiết áp sẽ điều chỉnh mức tín hiệu âm thanh đi vào loa, từ đó thay đổi âm lượng. Ứng dụng này phù hợp để thiết kế các sản phẩm như radio, TV hay hệ thống loa di động.

Trong điện dân dụng, mạch phân áp thường được sử dụng để tạo ra nguồn điện áp thay đổi phục vụ cho các thiết bị điều chỉnh. Bằng cách kết nối một chiết áp giữa nguồn điện và tải, có thể tạo ra điện áp đầu ra thay đổi linh hoạt. Trong Proteus, quá trình này có thể được mô phỏng bằng cách kết nối chiết áp với nguồn DC và đo điện áp đầu ra bằng vôn kế, giúp kiểm tra độ ổn định và hiệu suất của mạch.

Trong điện công nghiệp

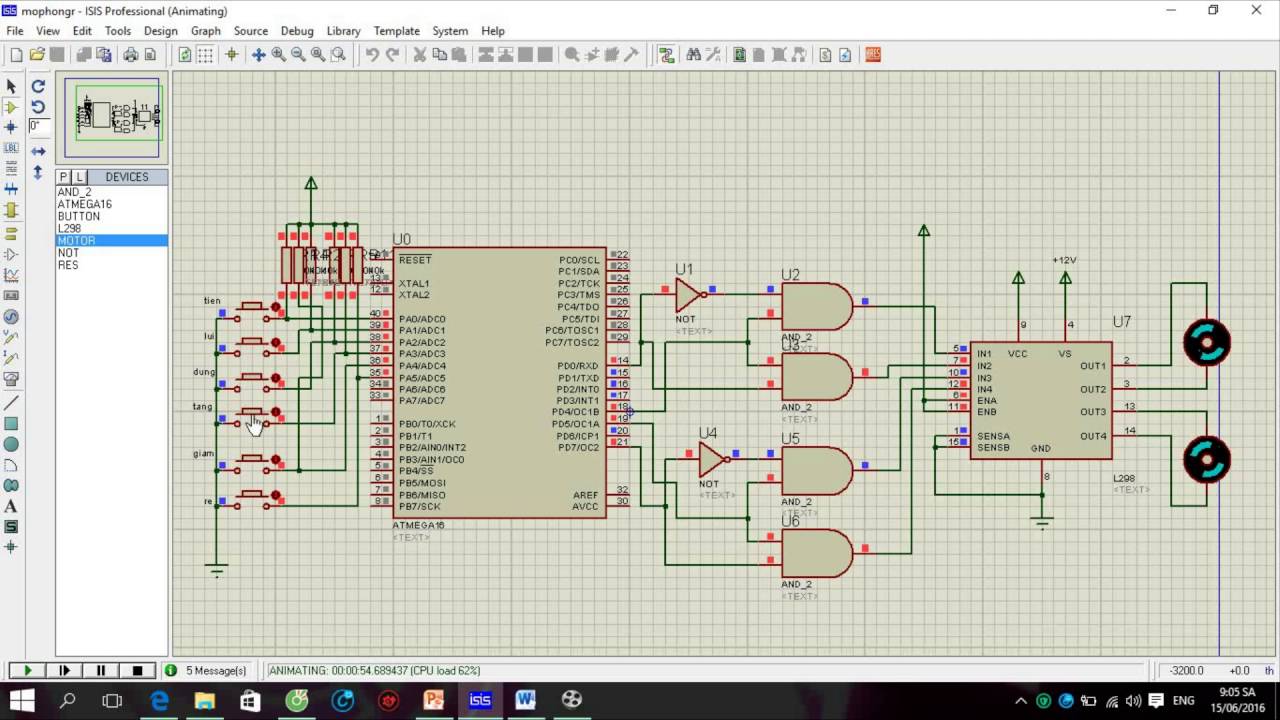

Mô phỏng điều khiển 2 động cơ trên Proteus

Trong các hệ thống công nghiệp như băng tải, quạt công nghiệp hay máy móc cơ khí, biến trở được sử dụng để điều chỉnh tốc độ của động cơ DC. Trong Proteus, có thể mô phỏng mạch điều khiển động cơ DC bằng cách kết nối bộ biến trở với nguồn DC và động cơ. Khi quay biến trở, giá trị điện áp đầu vào của động cơ thay đổi, từ đó điều chỉnh tốc độ quay của động cơ.

Biến trở cũng được sử dụng để điều chỉnh độ nhạy cảm biến trong hệ thống đo lường hoặc tự động hóa. Trong Proteus, có thể thiết kế một mạch bao gồm điện trở, cảm biến (chẳng hạn như cảm biến nhiệt độ hoặc ánh sáng) và bộ vi điều khiển. Bằng cách thay đổi giá trị biến trở, ngưỡng tín hiệu cảm biến có thể được điều chỉnh, giúp hệ thống hoạt động ổn định và phù hợp với môi trường sử dụng.

Trong các hệ thống công nghiệp, chiết áp thường được sử dụng để điều chỉnh tín hiệu đầu vào của mạch khuếch đại. Điều này giúp kiểm soát mức tăng và tối ưu hóa hiệu suất hệ thống. Trong Proteus, mạch khuếch đại cơ bản có thể được mô phỏng bằng cách kết nối chiết áp với bộ khuếch đại hoạt động (Op-Amp). Khi thay đổi điện trở thì tín hiệu ra cũng thay đổi, giúp đánh giá hiệu quả của mạch khuếch đại.

Ngoài ra, điện trở còn là công cụ hữu ích trong giai đoạn thử nghiệm và thiết kế các mạch điện công nghiệp. Khi không biết giá trị điện trở chính xác cần thiết, có thể sử dụng một điện trở thay đổi để điều chỉnh giá trị trong Proteus. Sau khi tìm được giá trị phù hợp, điện trở thay đổi có thể được thay thế bằng điện trở cố định để tiết kiệm thời gian và tăng hiệu quả trong quá trình thiết kế.
