Máy kiểm tra điện là một công cụ cầm tay nhỏ gọn được sử dụng để kiểm tra sự hiện diện của điện áp trong mạch điện. Trong bài viết này KTH ELECTRIC sẽ giới thiệu cho các bạn biết máy thử điện là gì, cấu tạo và cách sử dụng. Hãy cùng KTH ELECTRIC tìm hiểu thêm về máy thử điện trong bài viết này nhé!

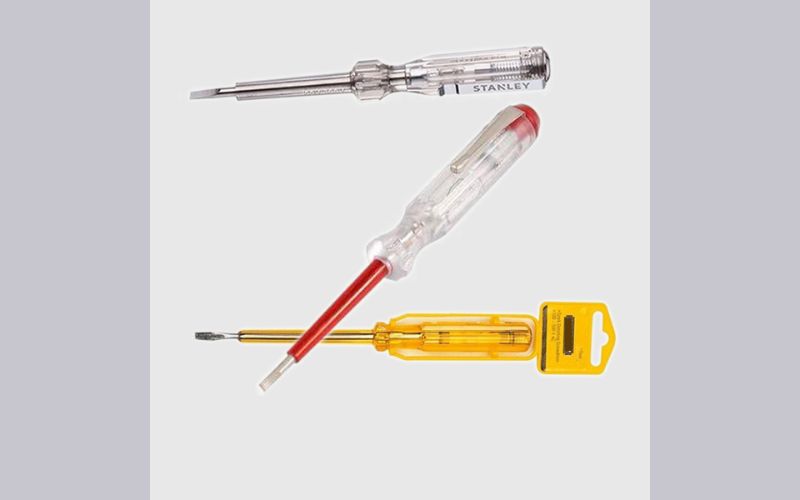

Máy thử điện là gì?

Máy kiểm tra điện là một công cụ phổ biến để nhanh chóng kiểm tra rò rỉ thiết bị, cũng như xác định xem phích cắm trong nhà có hoạt động hay không. Có một số thành phần quan trọng bên trong máy thử điện. Điều này giúp bạn an toàn khi sửa chữa thiết bị hoặc làm việc với các thiết bị điện trong nhà.

Cấu trúc bút thử

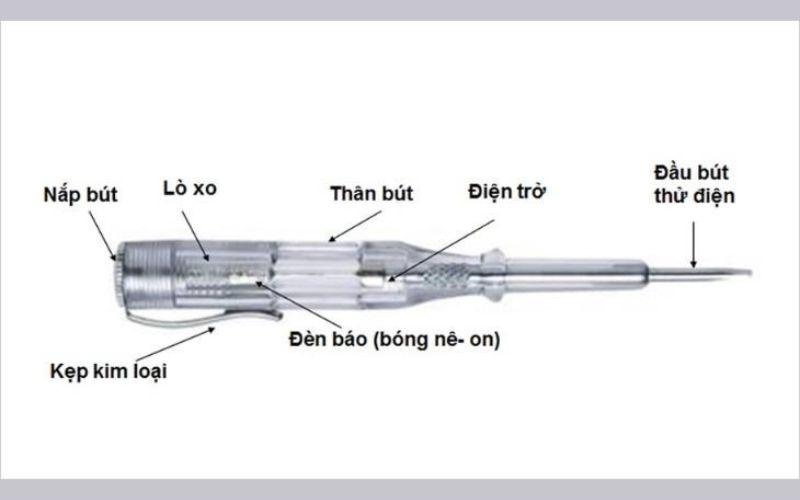

Cấu trúc bên trong của máy thử điện này khá đơn giản và an toàn. Thân bút được làm bằng kim loại và tiếp xúc trực tiếp với nguồn điện. Thân bút có gắn một điện trở, nối trực tiếp với bóng đèn neon và lò xo dẫn điện. Cuối cùng, chiếc bút có đầu kim loại ở phía trước.

Máy thử điện này cũng đi kèm với một chiếc kẹp cho phép bạn treo hoặc gắn nó lên kệ hoặc kệ. Nắp bút được làm bằng kim loại và có chức năng mở ra nếu bút gặp sự cố. Tay cầm bút được làm bằng nhựa cách điện đảm bảo an toàn trong quá trình sử dụng. Điều này giúp người dùng tránh tiếp xúc trực tiếp với các bộ phận điện trong bút và giảm nguy cơ chấn thương hoặc điện giật.

Bên ngoài máy thử điện được bao phủ bởi lớp vỏ nhựa đặc biệt có khả năng cách điện tốt. Nó giúp bảo vệ người dùng khỏi nguy cơ bị điện giật khi làm việc với các thiết bị hoặc đồ vật điện.

Máy thử điện có cấu trúc đơn giản, an toàn và đáng tin cậy, là công cụ hữu ích để kiểm tra và đảm bảo hoạt động an toàn của các thiết bị điện.

Có thể bạn quan tâm: Vôn kế là gì? Nguyên tắc hoạt động – Vai trò – Cách sử dụng

Nguyên tắc làm việc

Máy thử điện áp thấp kiểm tra dựa trên hiệu ứng điện dung ký sinh của cơ thể con người.

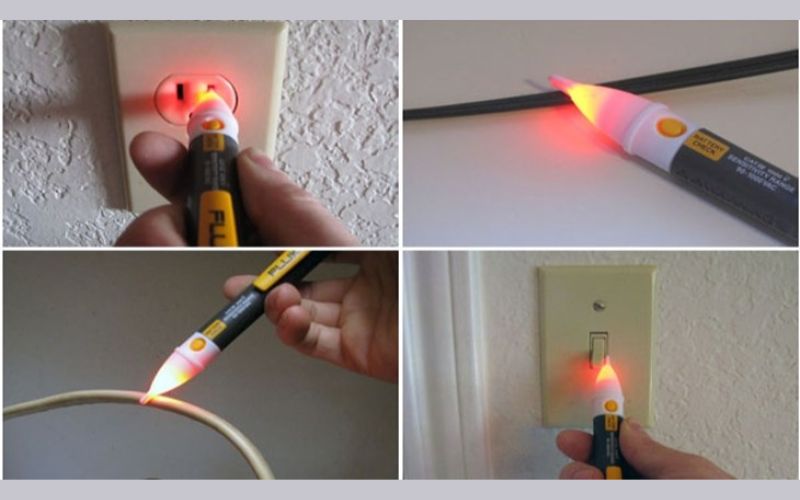

Khi bạn đặt đầu bút lên một vật tích điện, dòng điện sẽ chạy qua điện trở, bóng đèn và cơ thể con người, tạo thành một mạch điện. Từ đó, bóng đèn tiếp tục sáng. Điện trở này thường nhỏ và không đủ để gây nguy hiểm đến tính mạng người dùng.

Với chế độ hoạt động này, máy thử điện áp thấp có thể thực hiện các phép thử an toàn và đơn giản. Đơn giản chỉ cần đặt đầu bút lên vật cần kiểm tra và nếu bóng đèn sáng lên thì vật đó đã được tích điện.

Phân loại máy thử điện

Bút thử điện tiếp xúc với nguồn điện

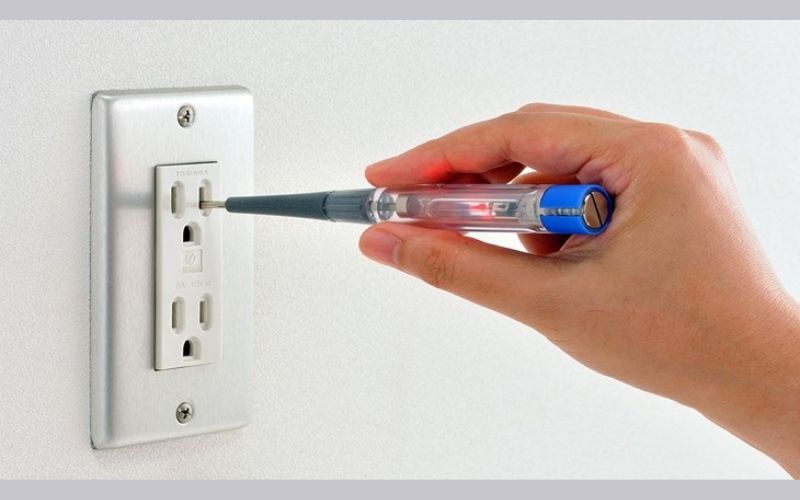

Máy thử điện tiếp xúc trực tiếp với nguồn điện và hoạt động dựa trên hiệu ứng điện dung ký sinh của cơ thể con người. Khi đặt đầu bút lên vật tích điện, dòng điện sẽ chạy qua các bộ phận như điện trở, bóng đèn, cơ thể người bên trong bút làm cho bóng đèn của bút sáng lên chứng tỏ có điện.

Tuy nhiên, cần lưu ý do tiếp xúc với nguồn điện nên nếu công tơ bị hỏng hoặc bị ướt có thể gây nguy hiểm cho người sử dụng do nguy cơ bị điện giật. Điều này cũng áp dụng khi sử dụng máy kiểm tra điện để kiểm tra điện áp DC, vì bạn có thể bị điện giật nếu chạm vào bóng đèn hoặc điện trở bên trong.

Vì vậy, việc sử dụng máy thử điện một cách chính xác và cẩn thận là rất quan trọng. Nếu bút có dấu hiệu hư hỏng hoặc bị ướt, hãy ngừng sử dụng và thay thế để tránh nguy hiểm.

Xem thêm: Băng keo công nghiệp là gì? Đặc điểm của băng keo công nghiệp

Máy kiểm tra điện cảm ứng không tiếp xúc

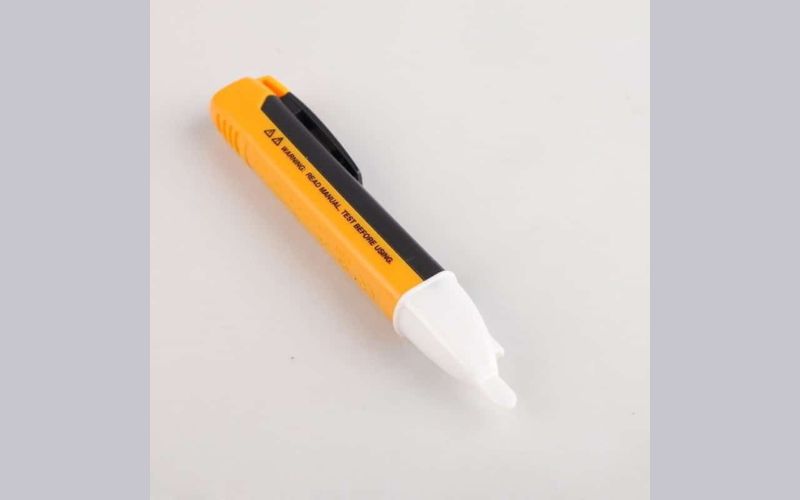

Máy kiểm tra điện cảm ứng không tiếp xúc được thiết kế đặc biệt để kiểm tra sự hiện diện của dòng điện bằng hiện tượng cảm ứng điện từ. Loại bút này có khả năng phát hiện dòng điện từ trường và thông báo qua đèn báo trên đầu bút.

Máy kiểm tra điện không tiếp xúc sử dụng cấu trúc đặc biệt và có thể phát hiện dòng điện bên ngoài dây dẫn, tường hoặc khung mà không cần tháo rời thiết bị. Điều này mang lại sự an toàn và tiện lợi cho người dùng.

Máy thử điện này hoạt động dựa trên hiện tượng cảm ứng điện từ và có thể kiểm tra dòng điện ở khoảng cách 1 – 2 cm. Vì vậy, bạn có thể kiểm tra đường nét tường, sàn và xác định chính xác vị trí của đường hầm.

Ưu điểm của nó bao gồm nhiều mục đích sử dụng khác nhau, bao gồm kiểm tra dòng điện trên sàn và tường cũng như phát hiện điện cảm ứng để xác định vị trí đứt dây điện ngầm. Nhưng hãy lưu ý rằng nó có xu hướng đắt hơn so với các máy thử điện tiếp xúc với nguồn điện.

Cách sử dụng máy quang điện an toàn

Kiểm tra dây nguồn AC bằng bút thử điện

Khi sử dụng máy điện kế để kiểm tra dây nguồn AC có thể áp dụng theo các cách sau:

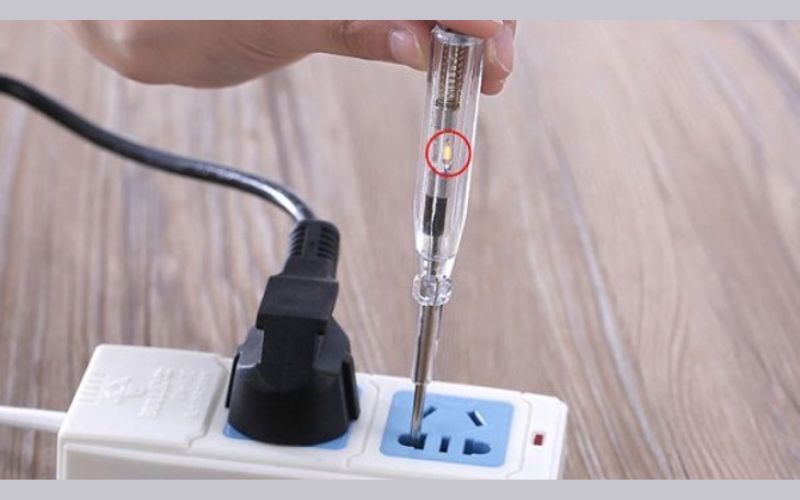

Bút thử điện sẽ sáng lên khi bạn cắm nó vào một trong hai ổ cắm. Nếu là dây nóng thì đèn trên bút thử sẽ sáng. Nhưng nếu là dây nguội thì đèn trên máy thử sẽ không sáng.

Cụ thể hơn, nếu đèn trên máy kiểm tra bật sáng khi bạn chạm máy kiểm tra vào dây pha hoặc dây trung tính thì có vấn đề với nguồn điện. Trường hợp này cần kiểm tra ngay nguồn điện để tránh nguy hiểm khi sử dụng điện. Điều này xảy ra do dây trung tính (dây trung tính) không được tích điện nên đồng hồ không phát sáng khi tiếp xúc với nó.

Bằng cách sử dụng máy kiểm tra điện này, bạn có thể dễ dàng kiểm tra dây nguồn AC và xác định tình trạng nguồn điện một cách nhanh chóng và thuận tiện.

Xem thêm: Cường độ dòng điện là gì? Đơn vị đo, công thức tính và dụng cụ đo

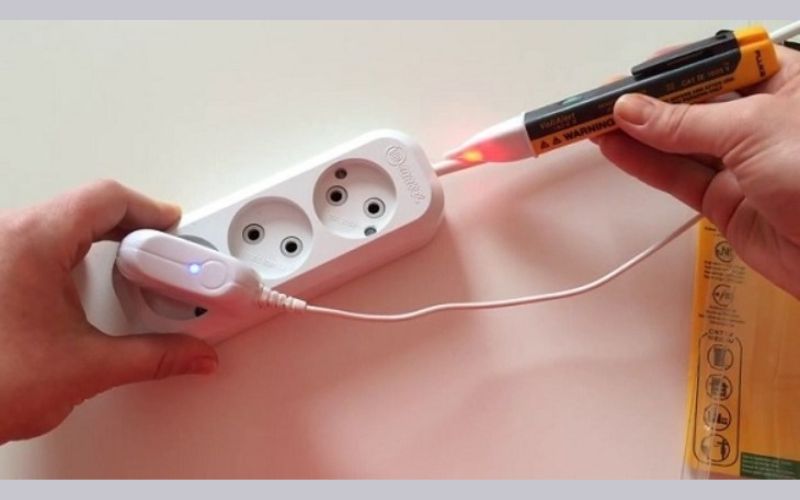

Dùng điện kế để phân biệt dòng điện xoay chiều và dòng điện một chiều

Khi sử dụng bút thử, bóng đèn neon trong bút chỉ sáng lên khi tiếp xúc với cực âm của nguồn điện một chiều.

Khi thử nghiệm bằng nguồn điện xoay chiều, hai cực của bóng đèn neon trong máy thử lần lượt dương và âm nên cả hai cực đều sáng lên. Tuy nhiên, khi máy kiểm tra được kết nối với cực dương (+) và cực âm (-) của mạch DC, chỉ cực được kết nối với cực âm của nguồn điện mới sáng lên.

Kiểm tra các điện cực của nguồn điện DC bằng ampe kế

Để phân biệt các cực của nguồn điện DC, chỉ cần kết nối máy thử điện với cực dương (+) và cực âm (-) của mạch DC. Và chỉ có cực nối với cực âm của nguồn điện mới sáng lên.

KTH ELECTRIC hy vọng bài viết trên có thể giải thích được máy thử điện là gì, có bao nhiêu loại và cách sử dụng. Hy vọng với những thông tin vừa đưa ra, bạn sẽ có thể lựa chọn được một chiếc máy thử điện phù hợp với nhu cầu của mình!
