Các cách quy ước màu dây điện và ký hiệu

Chu Văn An

Trong ngành điện, việc nhận biết, phân biệt các loại dây theo màu sắc là yêu cầu quan trọng nhằm đảm bảo lắp đặt, sửa chữa hệ thống điện an toàn, hiệu quả. Mỗi màu dây đều có ý nghĩa riêng và giúp xác định chức năng của dây trong mạch điện.

Trong bài viết này chúng ta cùng KTH ELECTRIC tìm hiểu về các quy ước chung về màu dây và tác dụng của ký hiệu màu dây.

Cách xác định màu dây

Ký hiệu màu dây

Ký hiệu màu dây là phương pháp sử dụng các màu sắc khác nhau để nhận biết và phân biệt các loại dây trong hệ thống điện. Màu sắc cho phép kỹ thuật viên và người dùng nhanh chóng xác định loại dây nào đang thực hiện chức năng gì, từ đó tránh được những sai sót có thể dẫn đến tai nạn điện.

Màu dây thông dụng:

• Dây pha hoặc Dây pha: Dây pha, thường có màu nâu, đen hoặc xám, mang điện từ nguồn điện đến thiết bị điện.
• Neutral: Thường có màu xanh hoặc trắng, dây trung tính là dây cung cấp điện trở lại.
• Dây nối đất: Thường có màu xanh lá cây hoặc xanh lục có sọc vàng, giúp bảo vệ người dùng khỏi những sự cố rò rỉ điện.

>>> Xem thêm: Đèn chiếu sáng Philips

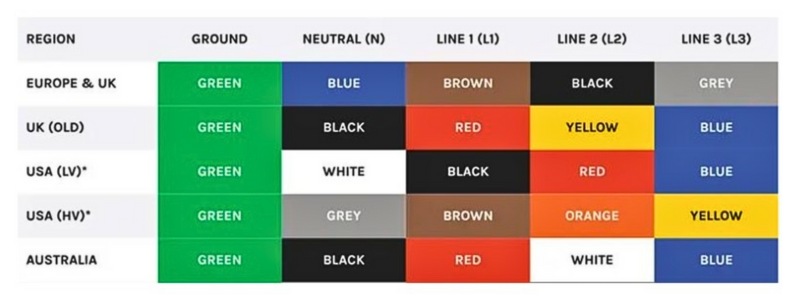

Quy ước màu dây

Quy ước về màu dây có thể khác nhau tùy theo quốc gia hoặc khu vực. Dưới đây là một số quy ước về màu dây phổ biến trên toàn thế giới:

Tuân thủ các quy ước về màu dây của IEC (Quốc tế)

• Dây pha (L): màu nâu
• Trung tính (N): Xanh lam
• Dây nối đất (PE): xanh sọc vàng

Quy ước màu dây Việt Nam

• Dây pha: đỏ, vàng, xanh (hệ thống ba pha)
• Trung tính: đen hoặc trắng
• Dây nối đất: xanh hoặc xanh có sọc vàng

Quy ước màu dây của Mỹ

• Đường pha (L1): màu đen
• Đường pha (L2): màu đỏ
• Dây pha (L3): xanh hoặc cam
• Trung tính (N): trắng hoặc xám
• Dây nối đất (PE): dây xanh hoặc đồng (không cách điện)

Quy ước màu dây châu Âu

• Dây pha (L): nâu hoặc đen
• Trung tính (N): Xanh lam
• Dây nối đất (PE): xanh sọc vàng

Quy ước màu dây của Úc và New Zealand

• Dây pha (L): đỏ hoặc nâu
• Trung tính (N): đen hoặc xanh
• Dây nối đất (PE): xanh sọc vàng

Chức năng của ký hiệu màu dây

Mã màu dây mang lại nhiều lợi ích thiết thực, đặc biệt là đảm bảo an toàn, tiết kiệm thời gian và tăng hiệu quả công việc.

An toàn và đảm bảo

An toàn là yếu tố quan trọng nhất trong ngành điện. Sử dụng quy ước màu dây có thể giúp tránh lỗi kết nối và giảm thiểu nguy cơ tai nạn điện. Màu sắc cho phép kỹ thuật viên dễ dàng xác định và phân biệt dây pha, dây trung tính và dây nối đất để có thể kết nối chính xác và tránh đoản mạch hoặc rò rỉ.

>>>Xem thêm: Bộ điều khiển tụ điện Mikro và những lưu ý

tiết kiệm thời gian

Việc xác định nhanh màu dây có thể giúp tiết kiệm rất nhiều thời gian khi thực hiện các công việc liên quan đến lắp đặt, bảo trì, sửa chữa hệ thống điện. Thay vì xem xét kỹ lưỡng từng dây, kỹ thuật viên có thể biết ngay dây nào cần đi đến đâu chỉ bằng cách dựa vào màu sắc.

Nâng cao hiệu quả công việc

Áp dụng quy ước màu dây có thể giúp tăng năng suất đáng kể. Khi mọi người tuân theo cùng một tiêu chuẩn màu dây, việc phối hợp giữa các nhóm công nhân hoặc kỹ thuật viên trở nên dễ dàng và chính xác hơn. Điều này đặc biệt quan trọng đối với các dự án lớn có nhiều nhóm làm việc cùng lúc.

Dễ dàng bảo trì và sửa chữa

Trong quá trình bảo trì hoặc sửa chữa, việc xác định dây bằng màu sắc giúp kỹ thuật viên dễ dàng theo dõi và phát hiện sự cố. Khi đến lúc thay thế hoặc kiểm tra dây, việc dựa vào màu sắc có thể giúp xác định đúng dây cần xử lý mà không ảnh hưởng đến các dây khác.

Hỗ trợ đào tạo và học tập

Việc sử dụng quy ước về màu dây cũng hỗ trợ rất nhiều cho quá trình đào tạo và học tập của các kỹ thuật viên mới. Thông qua nhận dạng màu sắc, học sinh có thể nhanh chóng có được kiến ​​thức về các loại dây và cách sử dụng chúng trong các hệ thống khác nhau.

Tuân thủ các tiêu chuẩn quốc tế

Sử dụng các quy ước về màu dây quốc tế có thể giúp đảm bảo rằng hệ thống điện đáp ứng các yêu cầu về an toàn và hiệu quả. Điều này cũng giúp các kỹ thuật viên làm việc ở các quốc gia khác nhau dễ dàng thích nghi và tuân thủ các quy định của địa phương.

Việc sử dụng quy ước màu dây là một yếu tố không thể thiếu trong ngành điện. Không chỉ giúp đảm bảo an toàn và hiệu quả công việc, việc xác định màu dây còn mang lại nhiều lợi ích thiết thực khác như tiết kiệm thời gian, hỗ trợ đào tạo và giúp việc bảo trì, sửa chữa trên hệ thống điện trở nên dễ dàng hơn. Hãy liên hệ với KTH ELECTRIC ngay hôm nay để được tư vấn các thiết bị điện an toàn nhất.
