Nó được sử dụng rộng rãi trong các lĩnh vực điện tử, kỹ thuật, tự động hóa… Tuy nhiên, không phải ai cũng hiểu rõ rơle là gì? KTH ELECTRIC sẽ gửi đến các bạn những thông tin hữu ích nhất về khái niệm, phương pháp vận hành và sử dụng rơle trong cuộc sống hàng ngày.

Rơle là gì?

Đây là một công cụ khá phổ biến, chúng ta chỉ sử dụng thường xuyên mà không biết Rơle là gì?? Tại sao nó nên được sử dụng trong các mạch?

Rơle còn được gọi là tiếp sức Đó là một tên tiếng Pháp. Đây là một công tắc điện từ (K-lock) được vận hành bởi dòng điện tương đối nhỏ. Dòng điện lớn hơn sau đó có thể được bật hoặc tắt. Bản chất của rơle là một nam châm điện. (Đó là một cuộn dây biến thành nam châm tạm thời khi có dòng điện chạy qua nó). Hệ thống tiếp điểm công tắc có thiết kế kiểu mô-đun và dễ lắp đặt. Bạn cũng có thể coi rơle như một đòn bẩy điện. Khi chúng ta kích hoạt nó bằng dòng điện nhỏ, nó sẽ “điều khiển” một số thiết bị sử dụng dòng điện lớn hơn.

Nói một cách đơn giản, rơle hay rơle là một Những thiết bị thông dụng trong cuộc sống. Nó có ưu điểm là cấu trúc nhỏ gọn, giá cả hợp lý, dễ sử dụng và được sử dụng rộng rãi trong cuộc sống hàng ngày của chúng ta.

Cấu tạo thành phần của rơle là gì?

Về Cấu trúc cơ bản của rơle (rơle) gồm có: Một cuộn dây bằng kim loại đồng hoặc nhôm quấn quanh lõi sắt. Thành phần này có một phần tĩnh gọi là ách và một phần chuyển động gọi là phần ứng. Phần cứng sẽ được kết nối với danh bạ di động. Cuộn dây sẽ có tác dụng hút dải tiếp xúc, tạo thành trạng thái NO và NC. Mạch tiếp điểm (mạch lực) có nhiệm vụ chuyển mạch các thiết bị tải dòng điện nhỏ và được cách ly bởi cuộn dây hút.

Các loại rơle phổ biến trên thị trường hiện nay

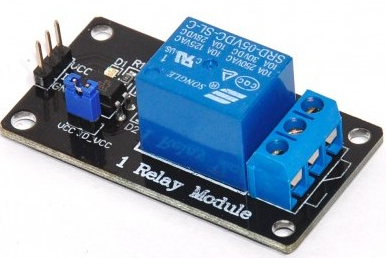

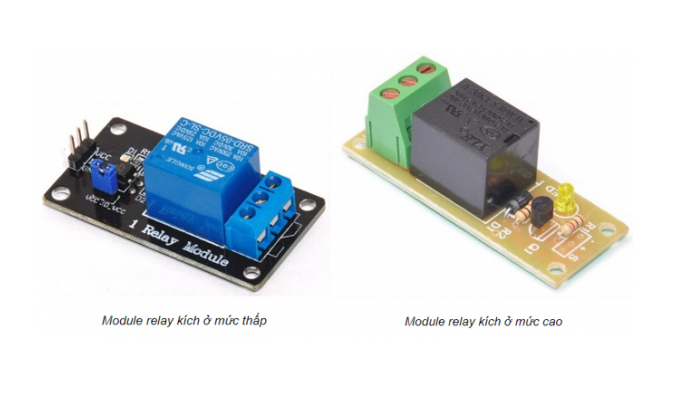

Sẽ có sẵn ngày hôm nay Hai loại rơle phổ biến Tức là mô-đun rơle được đóng ở mức thấp. (Nối dây âm vào chân tín hiệu rơle để đóng). Loại mô-đun rơle đóng ở mức cao (cực dương sẽ đóng khi kết nối với chân tín hiệu rơle). Nếu chúng ta so sánh hai mô-đun tiếp sức này thì thông số kỹ thuật của chúng giống hệt nhau. Vì vậy hầu như tất cả các thành phần của nó đều giống nhau, điểm khác biệt duy nhất là các bóng bán dẫn của mỗi mô-đun. Chính vì phần Transistor này mà chúng ta có 2 loại module rơle (có 2 loại Transistor là NPN – kích hoạt mức cao, PNP – kích hoạt mức thấp).

Rơle hoạt động như thế nào?

Nếu rơle mở

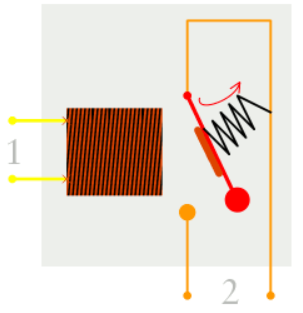

Chúng ta có thể quan sát sơ đồ mô tả bên dưới để dễ hình dung hơn. Khi dòng điện chạy qua mạch (1), nó sẽ kích hoạt nam châm điện (màu nâu). Từ đó tạo ra một từ trường hút các tiếp điểm (màu đỏ). Sau đó kích hoạt mạch thứ hai (2). Khi mất điện, một lò xo gắn phía trước tiếp điểm sẽ có nhiệm vụ kéo tiếp điểm về vị trí ban đầu. và đóng mạch thứ hai lại.

Trên đây là ví dụ về rơle “Thường mở” (NO). Trong trường hợp này, các tiếp điểm trong mạch thứ hai không được kết nối theo mặc định và chỉ mở khi có dòng điện chạy qua nam châm. Các rơle khác là “thường đóng” (NC). Theo mặc định, các tiếp điểm sẽ được kết nối sao cho dòng điện chạy qua chúng. Nó chỉ đóng khi nam châm được kích hoạt, kéo hoặc đẩy các điểm tiếp xúc. Nói chung, loại rơle mở là phổ biến nhất.

Nếu rơle đóng

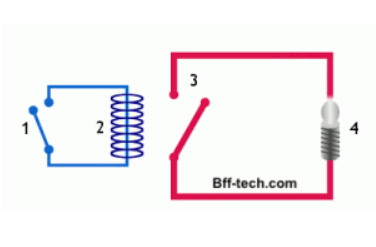

Dưới đây là một hình ảnh động khác cho thấy cách rơle kết nối hai mạch với nhau. Ở phía bên trái, có một mạch đầu vào được cấp nguồn bằng một công tắc hoặc một loại cảm biến nào đó. Khi mạch này được kích hoạt, nó sẽ cung cấp dòng điện cho nam châm điện, kéo công tắc kim loại lại gần và kích hoạt mạch đầu ra thứ hai (nằm bên phải). Do đó, dòng điện tương đối nhỏ ở mạch đầu vào sẽ gây ra dòng điện lớn hơn ở mạch đầu ra.

• Đầu tiên: mạch đầu vào (vòng màu xanh) sẽ đóng và không có dòng điện nào chạy cho đến khi có thứ gì đó (có thể là cảm biến hoặc công tắc tắt) bật nó lên. Mạch đầu ra (vòng màu đỏ) cũng sẽ bị tắt.
• Thứ hai: Khi có dòng điện nhỏ chạy trong mạch đầu vào. Nó sẽ kích hoạt nam châm điện (hiển thị bằng cuộn dây màu xanh đậm). và tạo ra một từ trường xung quanh nó.
• Thứ ba: Nam châm điện mang điện kéo thanh kim loại trong mạch đầu ra về phía nó, đóng công tắc và cho dòng điện lớn hơn chạy qua mạch đầu ra.
• Thứ tư: Mạch đầu ra sẽ vận hành một thiết bị có dòng điện cao như đèn hoặc động cơ.
