Các Loại Dây Điện Phổ Biến Hiện Nay? Ký Hiệu Và Mục Đích Sử Dụng

Chu Văn An

Dây dẫn điện là vật liệu được sử dụng trong hệ thống điện để truyền tải điện theo các hướng khác nhau. Đây là loại vật liệu quan trọng và phổ biến trong ngành điện. Tuy nhiên, mỗi môi trường sử dụng lại yêu cầu một loại dây dẫn điện phù hợp khác nhau. Vậy có bao nhiêu loại dây và chúng dùng để làm gì? Hãy cùng KTH ELECTRIC khám phá câu trả lời trong bài viết dưới đây.

Các loại dây trên thị trường

Có bao nhiêu loại dây? Hiện nay, trên thị trường có rất nhiều loại dây khác nhau phù hợp với các nhu cầu khác nhau, nhưng có 4 loại dây chính, bao gồm:

dây nguồn đơn

Đây là một dây bao gồm một lõi làm bằng nhôm hoặc đồng và được bọc bằng vỏ bọc PVC. Loại dây dẫn điện này chủ yếu được sử dụng trong gia đình và hạn chế sử dụng trong công nghiệp do tiết diện nhỏ và độ dẫn điện thấp.

Ngoài ra còn có loại dây đơn 2 lõi, gồm lõi mềm và lõi cứng. Vì vậy, để phân biệt, người ta gọi loại này là dây dẫn điện đơn mềm dẻo.

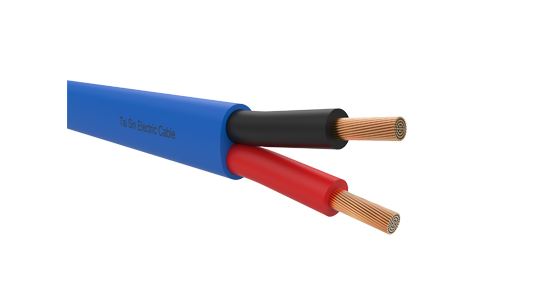

Dây nguồn kép

Giống như tên gọi của nó, dây này được làm từ 2 lõi dẫn điện. Được làm bằng nhôm hoặc sợi đồng và có vỏ bọc bên ngoài bằng nhựa PVC. Loại dây này được sử dụng trong các hệ thống điện gia dụng và công nghiệp như hoạt động của đèn chiếu sáng, tủ lạnh, quạt, tivi,…

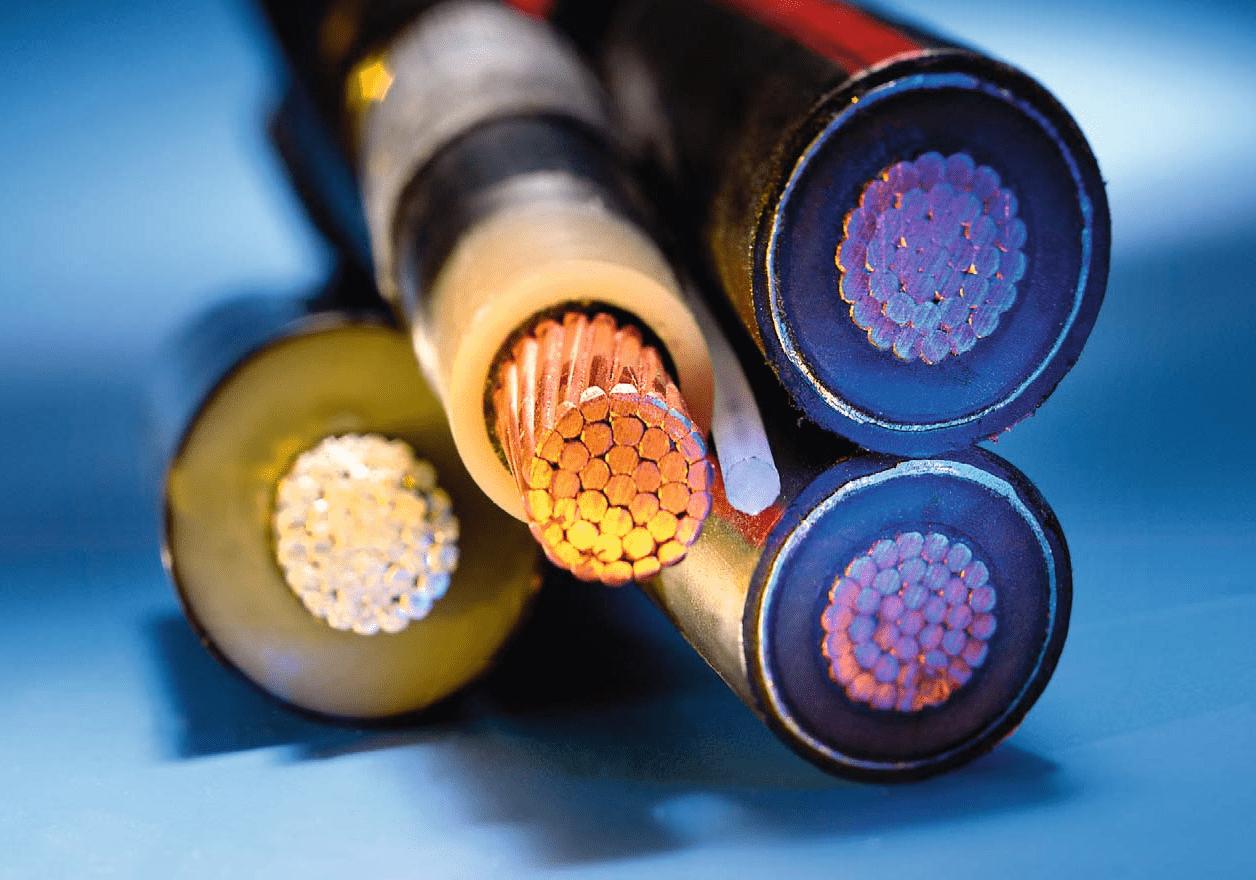

cáp

Loại cáp này thường được sử dụng rộng rãi làm đường truyền tải điện chính trong các nhà máy sản xuất, đặt trong các ống thép, bu lông,… Vì cáp có khả năng truyền tải dòng điện lớn. Bên ngoài cáp thường được làm bằng polyvinyl clorua hoặc vỏ cao su lưu hóa.

Dây nguồn 7 lõi ​​là loại cáp có 7 sợi dây xoắn lại với nhau ở bên trong. Ngoài ra, cáp dẫn mềm còn được làm từ nhiều loại dây dẫn khác nhau được quấn chặt.

dây xoắn

• Dây xoắn đôi bao gồm 2 hoặc nhiều lớp dây dẫn được cách điện với nhau.
• Lõi bên trong được làm từ nhiều sợi dây đồng nhỏ giúp dây dẫn bện linh hoạt hơn 2 loại còn lại.
• Bên ngoài lớp dây đồng là lớp cao su chịu nhiệt, sau đó là lớp cotton bện và cuối cùng là lớp vải cotton.
• Loại dây này có khả năng chịu nhiệt tốt và thường được sử dụng trong các thiết bị như bàn là, bếp từ.

Cáp bọc thép

Cáp bọc thép có kết cấu bên ngoài bằng kẽm, sắt, nhôm là loại dây được sử dụng phổ biến trong các nhà máy, xí nghiệp. Ngoài những loại trên, trên thị trường còn có rất nhiều loại dây khác nhau.

Xem thêm: Dây và Cáp khác nhau như thế nào?

biểu tượng dây

Khi nói về dây dẫn điện, bạn cần hiểu rõ các ký hiệu được in trên chúng. Các nhà sản xuất sẽ in nhiều ký hiệu trên dây để giúp người dùng lựa chọn loại dây phù hợp để sử dụng, vì vậy bạn cần hiểu rõ ý nghĩa của những ký hiệu này.

Mục đích của dây là gì?

Bây giờ chúng ta đã biết chi tiết về các loại dây, hãy cùng xem chúng có tác dụng gì?

Chỉ cần nhìn vào cái tên là chúng ta đã biết dây dẫn có nhiệm vụ truyền tải dòng điện. Chúng đóng vai trò quan trọng trong hoạt động của thiết bị, máy móc. Dây dẫn được coi là huyết mạch của hệ thống điện, nếu không có dây dẫn sẽ không có điện.

Dây dẫn dùng để chuyển đổi điện năng từ trạm biến áp sang các phụ tải khác nhau, cung cấp điện năng cho các thiết bị hoạt động trong phụ tải.

Họ cũng đảm bảo cung cấp năng lượng liên tục cho hoạt động của các thiết bị điện dân dụng và công nghiệp. Khi dây dài, điện năng bị mất nhiều hơn khi đến tải, khiến điện áp giảm xuống.

Với vai trò quan trọng này, chúng ta cần chú ý và kiểm tra hệ thống dây điện thường xuyên để có thể sửa chữa kịp thời, tránh nguy cơ xảy ra sự cố nguy hiểm.

Những yếu tố cần biết khi chọn dây điện

Trong quá trình lựa chọn dây dẫn cho một hệ thống cụ thể, cần xem xét các yếu tố sau:

• Chi phí: Chi phí ban đầu của dây bạn chọn là một trong những yếu tố quan trọng cần xem xét, cả về mặt tài chính và an toàn.
• Độ bền: Dây phải có độ bền cao, đáp ứng yêu cầu kỹ thuật và tuổi thọ sử dụng của công trình. Chúng phải có khả năng chịu được các tác động của thời tiết, môi trường và không bị quá nóng khi truyền dòng điện.
• Khả năng tiếp cận: Ưu tiên các loại dây dễ kết nối và sau đó có thể mở rộng.
• Ngoại hình: Ngoại hình đẹp cũng ảnh hưởng tới tính chuyên nghiệp của hệ thống. Dây PVC được sử dụng phổ biến trong các công trình hiện đại.
• Bảo vệ cơ học: Đảm bảo hệ thống dây điện được bảo vệ khỏi hư hỏng trong quá trình sử dụng.
• An toàn: An toàn luôn là yếu tố quan trọng khi xem xét việc đi dây điện.
• Chi phí bảo trì: Hệ thống dây điện có chi phí bảo trì thấp.

Việc sử dụng phụ tải tiêu thụ năng lượng điện sẽ quyết định việc lựa chọn dây dẫn điện phù hợp. Không sử dụng dây có đường kính nhỏ cho tải nặng vì điều này có thể làm hỏng dây.

Khi làm việc trong các nhà máy lớn, cần chú ý đến điện áp sử dụng và tuân thủ các tiêu chuẩn về cháy, nổ và bảo hiểm.

Xem thêm: Cách nối dây an toàn và đúng cách

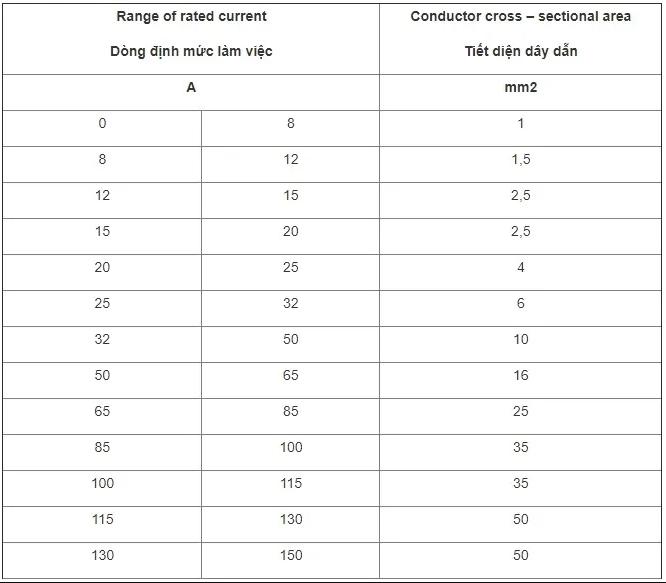

Chọn dây theo bảng hiện tại

Theo phương pháp này, nó rất dễ thực hiện. Tuy nhiên, chúng ta cần phải dựa vào thông tin của nhà sản xuất dây. Bạn sẽ sử dụng dòng điện đã tính toán và tra cứu bảng theo tiêu chuẩn IEC để xác định giá trị tiết diện dây tương ứng.

Ví dụ: Sau khi xác định dòng điện cần sử dụng khoảng 85-100A, chúng ta có thể tra cứu bảng để tìm tiết diện dây 35mm2 phù hợp.

Tra cứu bảng này giúp chúng ta chọn ngay được tiết diện dây phù hợp với dây do nhà cung cấp cung cấp mà không cần phải thực hiện các phép tính phức tạp.

Bài viết về KTH ELECTRIC cung cấp thông tin giải đáp thắc mắc về các loại dây và công dụng của chúng. Ngoài ra, các loại dây thường được sử dụng trong hệ thống điện gia đình cũng được liệt kê. Hy vọng thông tin này hữu ích cho bạn.
