Các Thiết Bị Đóng Cắt Và Bảo Vệ Mạch Điện Trong Gia Đình

Chu Văn An

Để đảm bảo an toàn cho gia đình, hầu hết các gia đình đều lựa chọn sử dụng cầu dao và thiết bị bảo vệ khi lắp đặt hệ thống điện trong nhà. Để tránh những tai nạn điện đáng tiếc. Thông tin thêm về các thiết bị chuyển mạch và bảo vệ điện phổ biến. Trân trọng mời độc giả quan tâm theo dõi các bài viết sau của Thiết Bị KTH ELECTRIC.

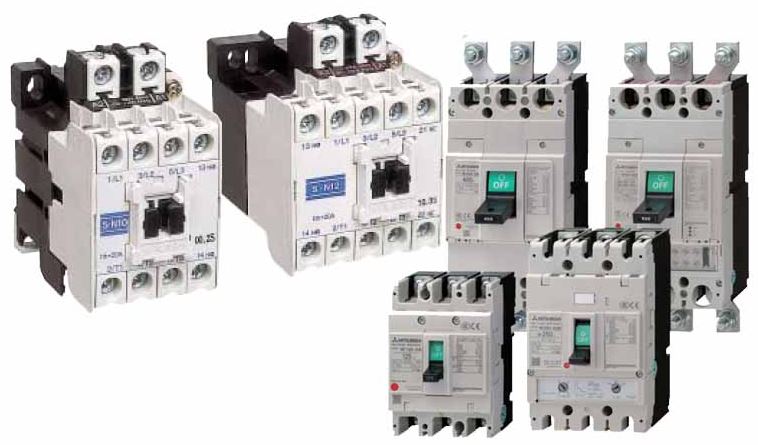

thiết bị chuyển mạch

Tủ công tắc là gì??

Thiết bị đóng cắt là sự kết hợp của các thiết bị chuyển mạch điện. Chức năng này được hiểu đúng như tên gọi của nó. Nói tóm lại, nó chuyển mạch, điều khiển, đo lường, điều chỉnh, cách ly và bảo vệ các mạch và thiết bị.

thiết bị chuyển mạch

Các sản phẩm đi kèm trong thiết bị đóng cắt bao gồm công tắc, cầu dao, nhóm cầu chì và cầu chì HRC. Ngoài ra còn có bộ cách ly giảm tải và bộ ngắt mạch chống rò rỉ đất (ELC B). Những thiết bị này khi được lắp ráp đúng cách sẽ tạo thành thiết bị đóng cắt.

Ngoài ra, thiết bị đóng cắt có thể được sử dụng để giải quyết các sự cố ở hạ lưu và ngắt kết nối nguồn khỏi thiết bị để có thể hoàn thành công việc. Thiết bị này đóng vai trò rất quan trọng trong hệ thống điện.

Chuyển đổi chức năng của thiết bị

Sau đây là các tính năng quan trọng của thiết bị chuyển mạch:

• Độ tin cậy hoàn toàn: Khi kết nối và tăng công suất trạm điện, cần lắp đặt các thiết bị đóng cắt có độ tin cậy cao. Việc có thiết bị chuyển mạch thực sự là cần thiết và rất quan trọng. Bằng cách này, khi xảy ra lỗi trong hệ thống điện, thiết bị chuyển mạch sẽ có tác dụng tách phần bị lỗi ra khỏi phần còn lại của mạch điện.
• Hành động nhanh chóng: Khi xảy ra lỗi ở bất kỳ bộ phận nào trong hệ thống điện. Thiết bị đóng cắt phải hoạt động nhanh chóng để tránh hư hỏng do đoản mạch đối với máy biến áp, máy phát điện và các thiết bị khác. Nếu lỗi không được khắc phục nhanh chóng. Nó có thể dễ dàng lây lan sang các khu vực an toàn khác. Vì vậy, sẽ rất nguy hiểm cho hệ thống khi tắt hoàn toàn.
• Cung cấp điều khiển thủ công: Các loại thiết bị đóng cắt đáng tin cậy yêu cầu sử dụng điều khiển thủ công. Vì vậy, khi điều khiển điện bị lỗi, các thao tác quan trọng có thể được thực hiện thông qua điều khiển thủ công.
• Hoàn toàn có thể phân biệt: Khi xảy ra sự cố trong hệ thống điện, thiết bị chuyển mạch có thể phân biệt giữa các thành phần an toàn và bị lỗi. Do đó, nó cách ly phần bị lỗi khỏi hệ thống nhưng không ảnh hưởng đến phần an toàn. Để đảm bảo tính liên tục của việc cung cấp điện.

Phân loại thiết bị đóng cắt

Phân loại thiết bị đóng cắt

Các loại tủ công tắc được chia theo cấp điện áp. Trên thực tế, có ba loại thiết bị chuyển mạch chính:

• Thiết bị đóng cắt điện áp thấp (LV)
• Thiết bị đóng cắt trung thế (MV)
• Thiết bị đóng cắt điện áp cao (HV)

>> Có thể bạn quan tâm: Thiết bị chuyển mạch hiện đại

thiết bị bảo vệ mạch

Thiết bị bảo vệ là gì? Vai trò của thiết bị bảo vệ

Trong các hệ thống điện, ngoại trừ thiết bị đóng cắt. Thiết bị bảo hộ là cần thiết. Nó đóng vai trò rất quan trọng trong hoạt động của toàn bộ hệ thống. thiết bị điện và an toàn cho người sử dụng. Số lượng thiết bị bảo vệ phụ thuộc vào hệ thống điện dân dụng hoặc công nghiệp.

Thiết bị bảo vệ nhóm chính có thể tự động cắt dòng điện khi phát hiện quá tải, ngắn mạch, quá áp hoặc dòng điện rò rỉ trong thiết bị điện.

Phân loại thiết bị bảo vệ

Các thiết bị bảo vệ như MCB, MCCB, ACB, VCB, ELCB, RCBO, RCCB, bộ khởi động từ, rơle nhiệt… đều rất quen thuộc với người dùng. Tuy nhiên, những người không phải là chuyên gia có thể khó hiểu được mục đích và chức năng của từng loại.

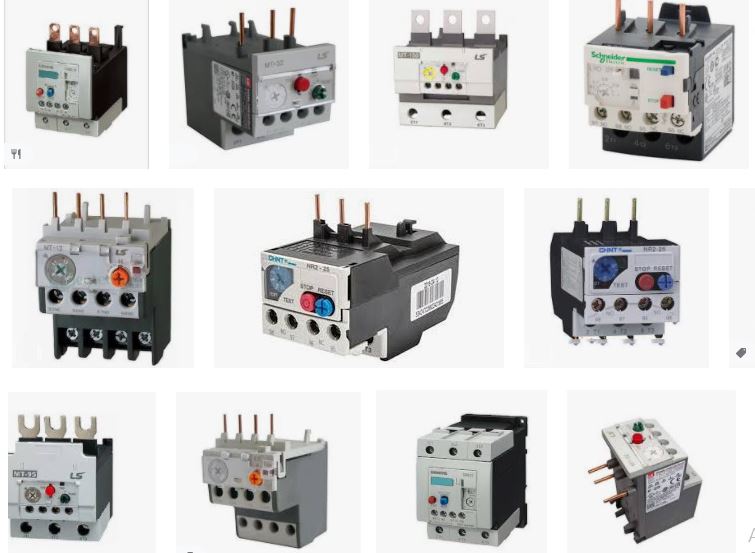

Rơle nhiệt

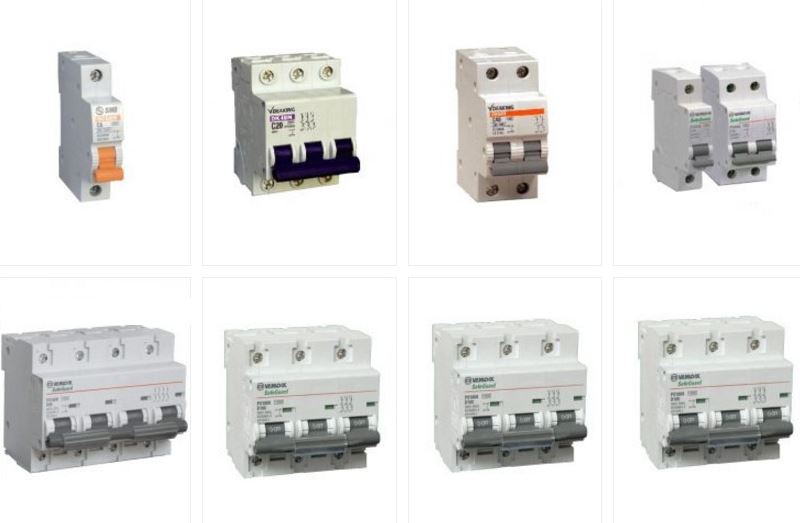

• MCB là cầu dao tự động có dòng điện cắt cố định. Và dòng điện cắt quá tải thấp (100A/10kA). Thường được cài đặt để chuyển đổi các nhánh điện.
• MCCB là loại cầu dao tự động dạng khối. Với dòng cắt cố định và dòng cắt quá tải lớn (80kA/2400A). Thường được cài đặt để chuyển đổi và chuyển đổi toàn bộ hệ thống điện.
• ELCB là cầu dao có khả năng ngăn chặn dòng điện rò rỉ. Thực chất nó là một cầu dao MCCB, MCCB có thêm cảm biến dòng rò. ELCB tích hợp bảo vệ ngắn mạch, bảo vệ quá tải và bảo vệ dòng rò.
• RCCB còn là cầu dao có khả năng ngăn chặn dòng điện rò rỉ. Có 2 tép và 4 tép.
• RCBO là thiết bị chống rò rỉ, kích thước được tính như sau: MCB 1P+N. Tích hợp chức năng bảo vệ quá dòng.
• ACB là máy cắt không khí được sử dụng với dòng tải từ 400A trở lên.
• VCB là máy cắt chân không. Để lắp đặt trong mạng trung thế từ 6,6 kV trở lên.
• Rơle nhiệt: là thiết bị điện có chức năng tự động đóng các tiếp điểm để bảo vệ động cơ và các thiết bị điện khi phát hiện quá tải. Rơle nhiệt không có chức năng bảo vệ ngắn mạch. Vì phải mất vài giây đến vài phút mới có tác động lên mạch điện.
• Bộ khởi động từ: Đây là thiết bị điện kết hợp với rơle nhiệt. Thêm chức năng bảo vệ ngắn mạch cho động cơ.

Nhóm thiết bị bảo vệ hệ thống điện đóng vai trò vô cùng quan trọng. Bởi nó ảnh hưởng trực tiếp đến hoạt động của toàn bộ hệ thống điện và sự an toàn tính mạng con người. Việc sử dụng thiết bị bảo hộ phải phù hợp với nhu cầu hiện tại và dự án. Trên đây là những thông tin KTH ELECTRIC hy vọng có thể cung cấp cho bạn đọc về công tắc điện và thiết bị bảo hộ.
