Cách đi dây điện trong nhà chuẩn kỹ thuật và thẩm mỹ

Chu Văn An

Trong quá trình thiết kế, thi công nhà, công trình, việc đi dây điện trong nhà là khâu cực kỳ quan trọng, đòi hỏi kỹ thuật, an toàn và thẩm mỹ cao. Bạn có thể tìm hiểu về hai cách đi dây bao gồm đi dây bề mặt và đi dây ẩn trong bài viết của chúng tôi để chọn phương pháp đi dây phù hợp.

Cấu tạo hệ thống dây điện trong nhà

Độ phức tạp của hệ thống dây điện trong nhà phụ thuộc vào số lượng thiết bị và nhu cầu sử dụng điện của mỗi gia đình. Trong đó, mạng điện gia đình thường có các bộ phận chính sau:

• Mạch điện chính: Mạng lưới phân phối điện từ đồng hồ điện vào hệ thống dây điện của ngôi nhà.
• Mạch nhánh: Các mạch điện được phân nhánh từ mạch chính để phân phối điện đến các khu vực khác nhau trong nhà hoặc các thiết bị điện. Các mạch nhánh thường được mắc song song và có khả năng điều khiển, bảo vệ độc lập.
• Đồng hồ đo điện: Thiết bị có nhiệm vụ đo lượng điện tiêu thụ hàng tháng của từng hộ gia đình và phân phối điện vào mạng lưới điện gia đình.
• Thiết bị điện: Bao gồm tất cả các thiết bị điện trong nhà như đèn, quạt điện, tivi, tủ lạnh, điều hòa, máy giặt, máy tính…
• Thiết bị bảo vệ: Bao gồm cầu chì, cầu dao, cầu dao tự động có chức năng ngắt mạch trước khi xảy ra sự cố về điện nhằm bảo vệ hệ thống, thiết bị điện.

Đặc điểm của đường dây điện trong nhà

Trước khi đi dây điện trong nhà, bạn cần nắm rõ đặc điểm của các đường dây điện trong dự án này.

• Điện áp: Điện trong các gia đình ở Việt Nam chủ yếu là điện 1 pha 220V.
• Hiện hành: Giá trị hiện tại trung bình thường là 15A hoặc 20A.
• Kết cấu: Mạng điện trong nhà được tổ chức theo dạng phân nhánh, bắt đầu từ trạm biến áp cục bộ, đi qua công tơ điện đến các mạch nhánh và kết thúc ở ổ cắm, công tắc.
• Thiết bị bảo vệ: 100% hệ thống điện gia đình được trang bị thêm thiết bị bảo vệ để đảm bảo an toàn có thể là cầu dao, cầu chì hay cầu dao.
• Điện áp ổn định: Đây là yếu tố quan trọng nhất để đảm bảo các thiết bị hoạt động tốt và đảm bảo an toàn về điện cho người sử dụng.
• Tiết kiệm năng lượng: Lượng điện tiêu thụ ảnh hưởng trực tiếp đến hóa đơn tiền điện hàng tháng. Vì vậy, hệ thống dây điện trong nhà cần được thiết kế tối ưu để tiết kiệm năng lượng, giảm lượng điện tiêu thụ hàng ngày.

Xem thêm: Hướng dẫn cách sử dụng dây cáp điện đúng tiêu chuẩn

Hướng dẫn 2 cách lắp đặt hệ thống dây điện trong nhà an toàn và thẩm mỹ

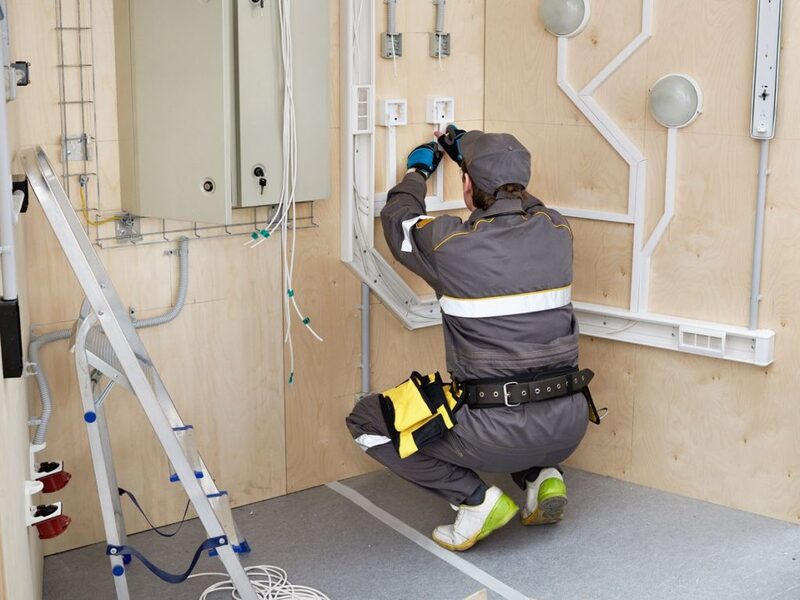

Đường dây điện trong nhà ngày nay thường được định tuyến theo hai cách phổ biến: đi dây trên cao và đi dây ẩn. Mỗi phương pháp đều có ưu nhược điểm khác nhau nên tùy theo nhu cầu của từng gia đình, các kỹ sư điện sẽ tư vấn cách đi dây trong nhà phù hợp.

Cách đấu dây điện trong nhà

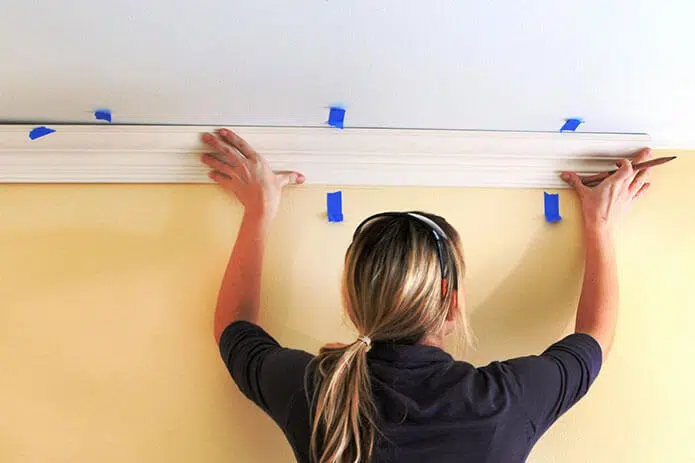

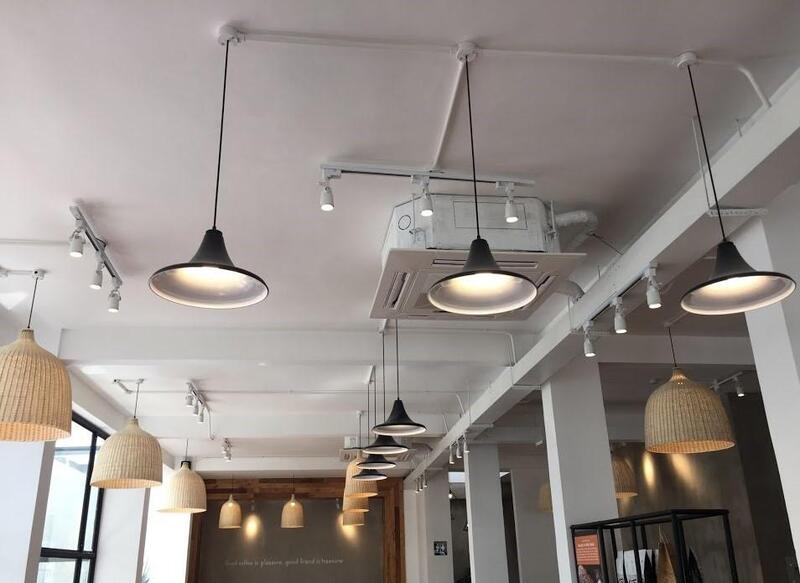

Đây là phương pháp lắp đặt dây điện trên bề mặt tường, trần hoặc sàn nhà, dễ dàng nhìn thấy bằng mắt. Việc đi dây thường được thực hiện sau khi ngôi nhà được hoàn thiện hoặc khi nâng cấp hệ thống điện sau một thời gian sử dụng.

Để đảm bảo an toàn cũng như tăng điện trở cho dây điện, các đường dây điện nổi sẽ được luồn trong các ống nhựa hoặc thép chuyên dụng.

Ưu điểm của việc chạy dây điện trong nhà là:

• Tiết kiệm chi phí so với việc đi dây âm tường.
• Dễ dàng chế tạo, sửa chữa và thay thế.
• Sơ đồ mạch có thể dễ dàng thay đổi, nâng cấp hoặc mở rộng khi cần thiết.
• Không cần có sơ đồ thiết kế mạch điện trong quá trình thi công.

Tuy nhiên, phương pháp này cũng có nhược điểm:

• Tính thẩm mỹ không cao.
• Có thể dễ gây nhầm lẫn nếu người lắp đặt có chuyên môn kém.
• Trong trường hợp chập điện rất dễ gây cháy, nổ.

Quy trình lắp đặt hệ thống dây điện trong nhà bao gồm các bước sau:

• Bước 1: Xác định vị trí đi dây điện dựa trên mạch điện được thiết kế hoặc kinh nghiệm của thợ điện kỳ ​​cựu.

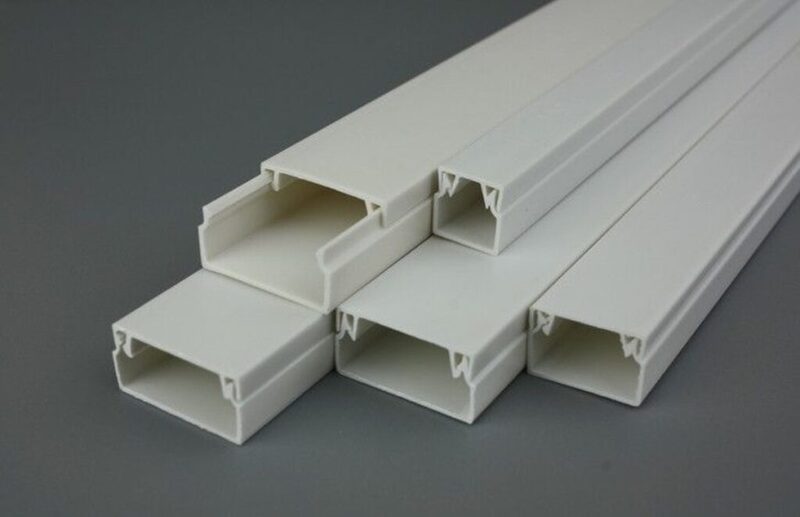

• Bước 2: Chọn ống bảo vệ Có rất nhiều loại ống chuyên dùng để chạy dây điện trong nhà như ống nhựa, ống vuông, ống tròn, ống thép…

• Bước 3: Luồn dây vào ống. Tiến hành luồn dây điện vào đường ống và cố định trên tường, trần hoặc sàn nhà.
• Bước 4: Kiểm tra hệ thống điện. Sau khi hoàn thành việc đi dây điện trong nhà, hãy đấu nối vào nguồn điện và kiểm tra hoạt động của các thiết bị để đảm bảo không có vấn đề gì xảy ra với hệ thống dây điện.

Ghi chú: Vị trí dây điện trên tường phải cách sàn ít nhất 2m để không cản trở sinh hoạt hàng ngày. Không chạy dây điện ở những nơi ẩm ướt hoặc gần nguồn nước, nguồn nhiệt. Đồng thời, cần tính toán số lượng ống thích hợp, tránh để quá nhiều đường ống trong cùng một đường ống dễ gây cháy nổ.

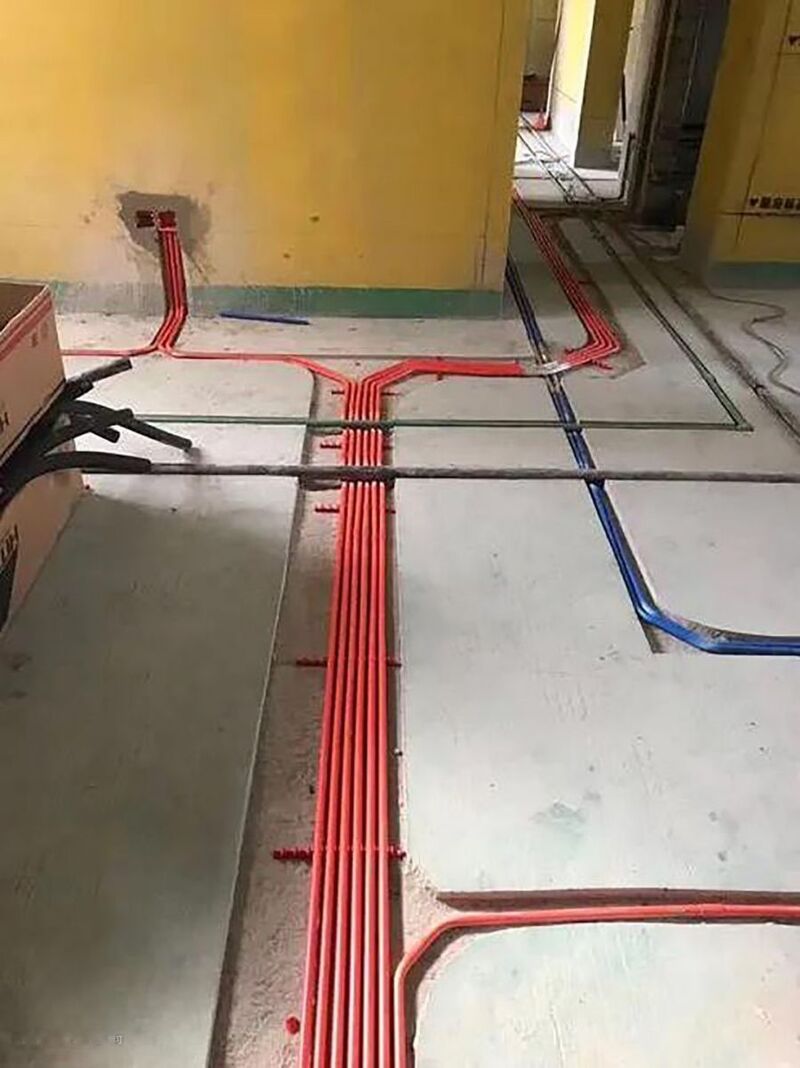

Cách đi dây điện dưới tường và sàn nhà

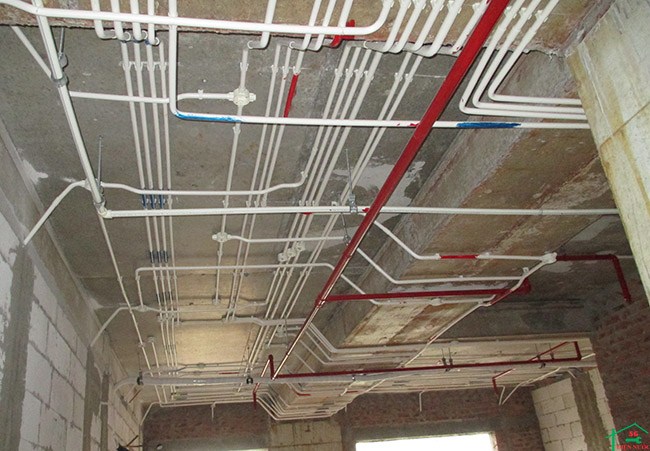

Ở phương pháp nối dây điện treo tường, dây dẫn không lộ ra bên ngoài mà sẽ được chôn trực tiếp hoặc luồn vào ống nhựa trước khi chôn vào tường hoặc sàn nhà. Đi dây điện âm tường rất phổ biến ở nhiều công trình hiện đại, đòi hỏi tính an toàn và thẩm mỹ cao.

Lợi thế:

• Tăng tính thẩm mỹ cho công trình, hạn chế tối đa tình trạng dây điện rối, rối.
• Đảm bảo an toàn tối đa cho người sử dụng, hạn chế tối đa các tai nạn về điện khi không tiếp xúc trực tiếp với đường dây điện.
• Bảo vệ tốt hệ thống dây điện, tăng tuổi thọ cho đường dây, thiết bị.
• Tăng giá trị bất động sản, đặc biệt là trong các tòa nhà hiện đại, thông minh.

Nhược điểm:

• Quá trình thiết kế, xây dựng và lắp đặt rất phức tạp.
• Chi phí thực hiện cao hơn nhiều so với hệ thống dây điện nổi.
• Khó khăn trong việc xác định vị trí và thực hiện sửa chữa khi có sự cố về điện.

Quy trình đấu dây điện âm cơ bản:

• Bước 1: Xác định chính xác vị trí các thiết bị điện trong nhà để bố trí vị trí ổ cắm, công tắc phù hợp.

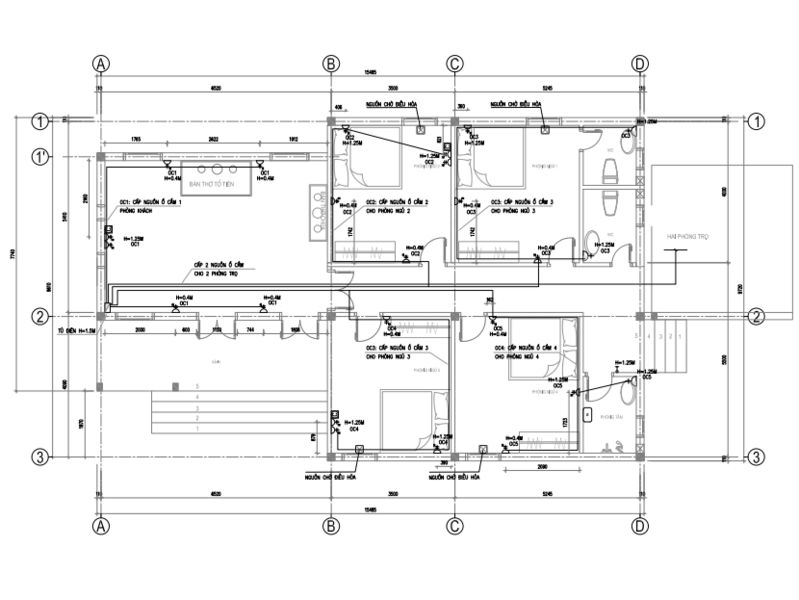

• Bước 2: Lập sơ đồ hệ thống điện chi tiết.
• Bước 3: Dựa vào bản vẽ phác thảo chi tiết các đường dây điện trên tường, sàn. Sau đó tiến hành cắt tường và sàn.
• Bước 4: Cắm dây nguồn vào các ống bảo vệ.
• Bước 5: Đặt các ống dây vào rãnh cắt và cố định chắc chắn.
• Bước 6: Sau khi kiểm tra tính thông mạch của đường dây điện âm, dùng keo dán lấp đầy các rãnh đã cắt và sơn lại để đảm bảo tính thẩm mỹ cho công trình.

Nguyên tắc đi dây điện an toàn và thẩm mỹ trong nhà

Dưới đây là những nguyên tắc chung bạn cần nắm rõ khi đi dây điện trong nhà để vừa đảm bảo hiệu suất truyền tải của đường dây điện, vừa đảm bảo an toàn cho người sử dụng và tính thẩm mỹ của công trình.

• Phân nhánh dây điện để thuận tiện cho quá trình thay thế, sửa chữa, hạn chế các sự cố về điện ảnh hưởng đến toàn hệ thống.
• Dây điện dùng làm công tắc, ổ cắm, bóng đèn ưu tiên sử dụng loại dây Cu/PVC 2×1,5mm2. Đối với thiết bị có công suất 1-2kW chọn dây Cu/PVC có tiết diện 2×2,5mm2. Dây điện dùng cho các thiết bị có công suất >2kW như máy điều hòa không khí nên chọn dây có tiết diện 4,0mm2. Tuy nhiên, để đảm bảo an toàn và tối ưu hóa chi phí, bạn nên chọn tiết diện dây theo cách tính tải dây cho từng thiết bị.
• Toàn bộ dây điện trong nhà cần phải được luồn vào ống dẫn để tăng cường khả năng chịu lực và chịu nhiệt. Đặc biệt, đối với dây dẫn điện cần ưu tiên loại ống tròn, vị trí đặt ống không vượt quá ⅓ độ dày thành ống. Số lượng dây trong ống nhỏ hơn 75% tiết diện của ống.
• Sử dụng ống luồn dây đàn hồi cho trần thạch cao, trần gạch, ống vuông cho đường dây điện nổi và cho hệ thống nối đất cần có màu sắc riêng biệt như màu vàng sọc xanh hoặc xanh sọc vàng.
• Ống luồn dây điện bảo vệ phải có khả năng chống cháy, chống thấm nước và chịu lực tốt. Tránh đặt ống dẫn ở nơi có nhiệt độ >70 độ C.
• Điện dư thừa cần có lối thoát hiểm an toàn nên đường dây điện trong nhà cần được trang bị cọc tiếp đất để đề phòng cháy nổ, sét đánh.
• Cố định dây nguồn trên tường hoặc sàn nhà một cách chắc chắn, tuyệt đối không để dây nguồn treo lỏng lẻo.
• Đường dây điện sinh hoạt phải được lắp đặt độc lập với các đường dây khác như cáp tín hiệu, dây điện thoại.
• Tuyệt đối không chạy dây điện trên mái nhà.
• Không phân nhánh hoặc kéo dài dây điện trong ống dẫn.
• Khoảng cách tiêu chuẩn từ tủ bảng điện tới sàn nhà là 1,4m, ổ cắm 0,3m và công tắc 0,7 – 0,9m.
• Dây điều hòa nên cách trần nhà khoảng 0,4m và dàn nóng nên cách xa tường

Xem thêm: Đi dây điện dưới sàn nhà: Ưu, nhược điểm và quá trình thi công

Một số câu hỏi về cách đi dây điện trong nhà

Câu 1: Khi đi dây điện trong nhà cần chú ý điều gì?

Hồi đáp: Khi đi dây điện trong nhà, bạn cần chú ý những vấn đề sau:

• Không tự ý lắp đặt hệ thống dây điện trong nhà nếu không có kiến ​​thức chuyên môn về điện.
• Ưu tiên sử dụng dây chất lượng cao của các thương hiệu nổi tiếng.
• Tính toán kỹ công suất các thiết bị trong nhà để lựa chọn tiết diện dây dẫn điện phù hợp.
• Đường dây điện cần phải tách biệt với đường dây cáp, dây mạng và đường dây điện thoại.
• Trang bị cầu dao bảo vệ tự động cho từng tầng, từng khu vực trong nhà.
• Không nên khoét rãnh tường quá sâu sẽ ảnh hưởng đến kết cấu của tường.
• Khi lắp đặt hệ thống dây điện âm cần tính đến phương án mở rộng, nâng cấp hệ thống để tránh làm quá tải hệ thống dây điện khi phải chịu nhiều phụ tải mới.

Câu 2: Chiều cao lắp đặt ổ cắm tiêu chuẩn khi đi dây trong nhà là bao nhiêu?

Hồi đáp: Ổ cắm cần được đặt cách mặt sàn ít nhất 0,3m. Tuy nhiên, nếu nhà có trẻ nhỏ thì khoảng cách này tối thiểu phải là 1,5m.

Câu hỏi 3: Chiều cao lắp đặt công tắc thích hợp là bao nhiêu?

Hồi đáp: Công tắc nên lắp đặt gần cửa ra vào, cách mặt sàn từ 0,7 đến 0,9m là phù hợp.

Câu 4: Làm thế nào để làm đường dây điện nổi trong nhà cho thẩm mỹ?

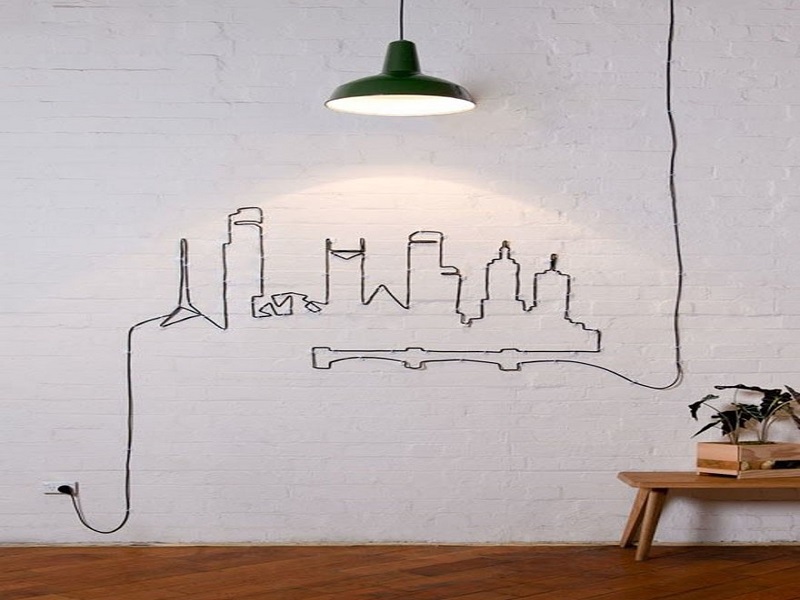

Hồi đáp: Bạn nên chọn màu ống dẫn tương thích với màu tường, trần, sàn hoặc sử dụng băng dính có màu sắc, hoa văn để trang trí, tạo điểm nhấn trên tường.

Hy vọng với những kiến ​​thức về cách đi dây điện trong nhà trên đây, bạn có thể chọn được phương pháp đi dây phù hợp cho công trình của mình. Chúng tôi liên tục cập nhật các kiến ​​thức dây điện khác tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-day-cap-dien/. Xin vui lòng tìm hiểu.
