Cách đi đường dây điện âm tường đơn giản và chuẩn thợ

Chu Văn An

So với hệ thống dây điện nổi, hệ thống dây điện âm tường là phương pháp thi công hệ thống điện được ưa chuộng trong các công trình hiện đại. Hãy cùng chúng tôi tìm hiểu cách lắp đặt dây điện vào tường đúng cách trong bài viết dưới đây.

Điện tường là gì?

Điện âm tường là hệ thống điện được lắp đặt ngầm trong tường hoặc trần nhà thay vì nổi ở vị trí dễ thấy nhằm tăng tính thẩm mỹ cho công trình, tăng khả năng bảo vệ dây điện và tăng độ an toàn cho người sử dụng.

Điện gắn tường thường được thi công trước khi hoàn thiện công trình nên đòi hỏi phải tính toán kỹ lưỡng từ việc thiết kế sơ đồ mạng điện, vị trí thiết bị, vị trí đi dây điện và khả năng mở rộng, nâng cấp hệ thống điện sau này.

Ưu nhược điểm của dây điện treo tường

So với cách chạy đường dây lộ thiên thì cách chạy đường dây điện ẩn phổ biến hơn ở các công trình hiện đại.

Lợi thế

• Tăng tính thẩm mỹ cho công trình.
• An toàn hơn so với việc chạy dây điện trong nhà, giảm thiểu khả năng cháy nổ do điện.
• Bảo vệ tốt hơn cho hệ thống dây điện, hạn chế tác động của nhiệt độ và hóa chất.

Nhược điểm

• Đòi hỏi quá trình thiết kế và thi công phức tạp.
• Chi phí thực hiện đắt hơn hệ thống dây điện nổi.
• Khó khăn trong việc sửa chữa khi có sự cố về điện cũng như thay đổi cấu trúc của mạng điện.

Nguyên tắc khi đi dây điện trong tường

Do quá trình thi công phức tạp, đặc biệt khó khăn trong việc xác định vị trí sự cố và tiến hành sửa chữa nên cách lắp đặt đường dây điện ngầm phải tuân thủ các nguyên tắc sau để đảm bảo khả năng xảy ra rủi ro ở mức thấp nhất:

• Đường dây điện trên tường phải cách mặt đất ít nhất 1m để tránh ẩm ướt gây chập điện, cháy nổ.
• Vị trí đi dây phải khô ráo, tránh xa nguồn nhiệt >70 độ C.
• Đường dây điện cần được chia thành nhiều nhánh để thuận tiện cho việc chuyển mạch, sửa chữa cục bộ. Dây nóng của cùng một đường dây điện phải sử dụng cùng màu và sử dụng màu riêng cho hệ thống nối đất (có thể là màu vàng sọc xanh hoặc xanh sọc vàng).

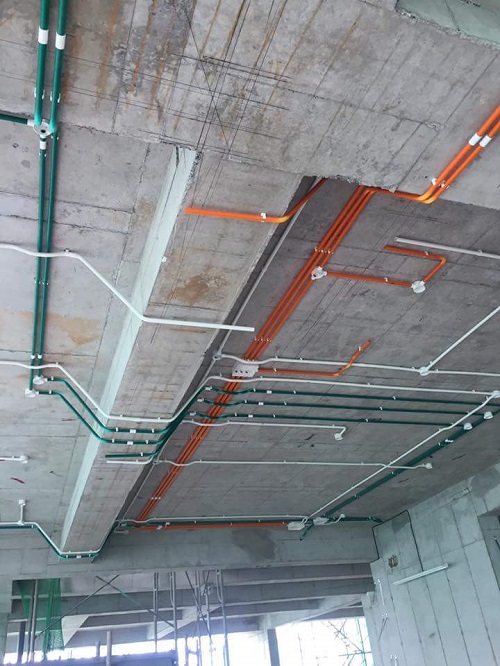

• Dây điện nên được luồn vào ống nhựa PVC để tăng khả năng chịu lực và chống thấm nước. Đối với hệ thống đi dây trên trần và trần thạch cao nên sử dụng ống dẫn đàn hồi.
• Dây dẫn trong ống không được chiếm quá 75% tiết diện ống. Không đặt quá nhiều dây trong cùng một ống để tránh hiện tượng nhiễu điện.
• Không đặt dây điện sâu hơn 1/3 độ dày của tường. Không chạy trên tường giữa dây điện và cáp truyền hình hoặc đường dây điện thoại.
• Không lắp đặt dây điện ngầm ở tầng trệt mà không cố định chúng vào tường.
• Không sử dụng ống nước, ống dẫn gas để thay thế ống dẫn điện chuyên dụng.
• Không đặt dây điện treo tường ở những nơi dễ bị khoan, đứt hoặc có lỗ, đinh.
• Các kẹp giữ ống dẫn không quá 2m.
• Trước khi đổ bê tông lấp trần nhà, đảm bảo đường dây điện đã được lắp đặt theo đúng sơ đồ bản vẽ.

Những loại ống dẫn này thường được sử dụng cho dây điện chạy trong tường

Có 3 loại ống luồn dây điện thường được sử dụng làm dây điện âm tường là: ống cứng, ống mềm và ống thép.

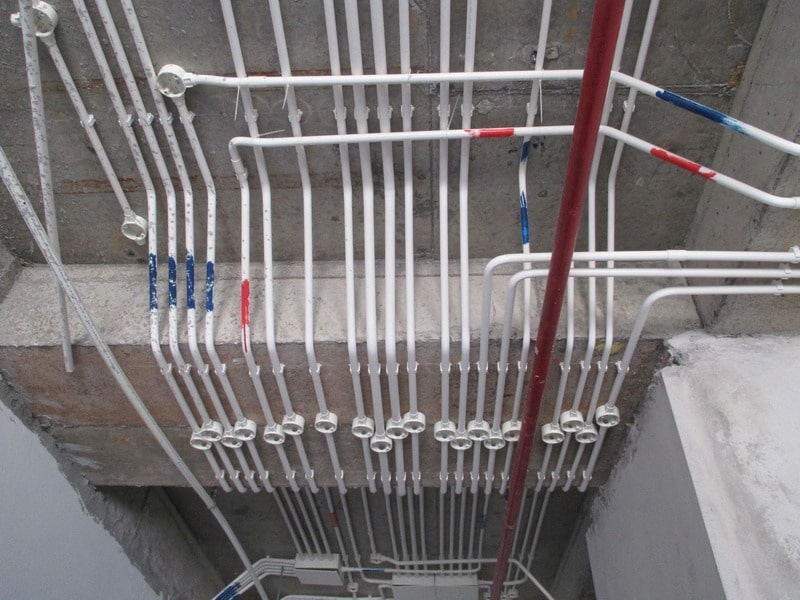

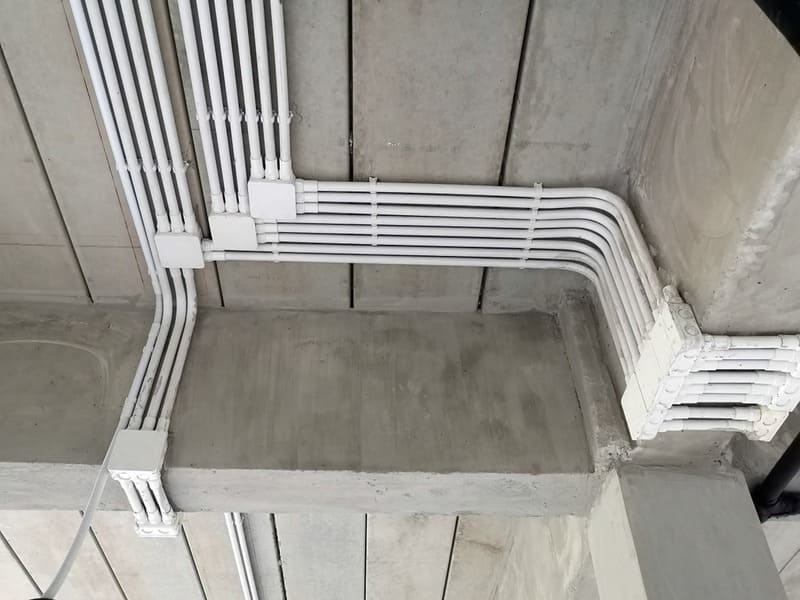

Ống nhựa PVC cứng (ống nhựa cứng)

Loại ống này được làm bằng nhựa PVC cứng, có bề mặt trong và ngoài màu trắng đục, mịn, có nhiệt độ tiêu chuẩn từ 5 độ C đến 60 độ C.

Ưu điểm nổi bật của ống nhựa PVC là khả năng chống cháy, chống nước, chống mối mọt và chống axit. Ngoài ra, ống nhựa cứng rất dễ thi công, lắp ráp nên đây là sự lựa chọn tối ưu cho đường dây điện ẩn trong nhiều công trình dân dụng và công nghiệp.

Tuy nhiên, nhược điểm của ống nhựa cứng là khả năng chịu va đập kém nên quá trình đổ bê tông lấp tường cần phải thực hiện cẩn thận để tránh bị gãy, hư hỏng.

Xem thêm: Cách đi dây điện trong nhà đúng chuẩn kỹ thuật và thẩm mỹ

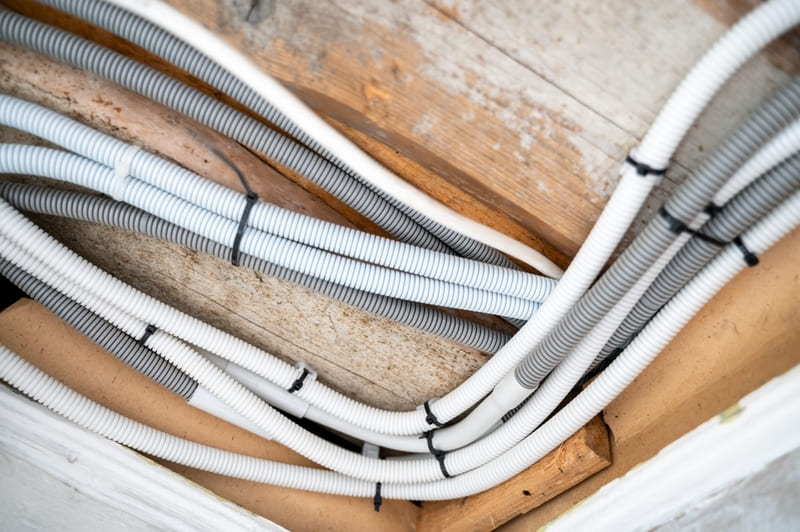

Ống ruột gà PVC (ống mềm)

Loại ống này có gân ở bên trong và bên ngoài với thành phần chính là PVC và HDPE. Ruột gà dùng làm dây điện thường sẽ có màu xám đen, còn đối với dây chống cháy sẽ có màu trắng đục.

Đặc điểm nổi bật của ống ruột gà là mềm dẻo, đàn hồi tốt, lực uốn cao nên thích hợp làm cáp treo tường ở các góc hẹp, các vị trí nhánh hoặc đường dây phức tạp.

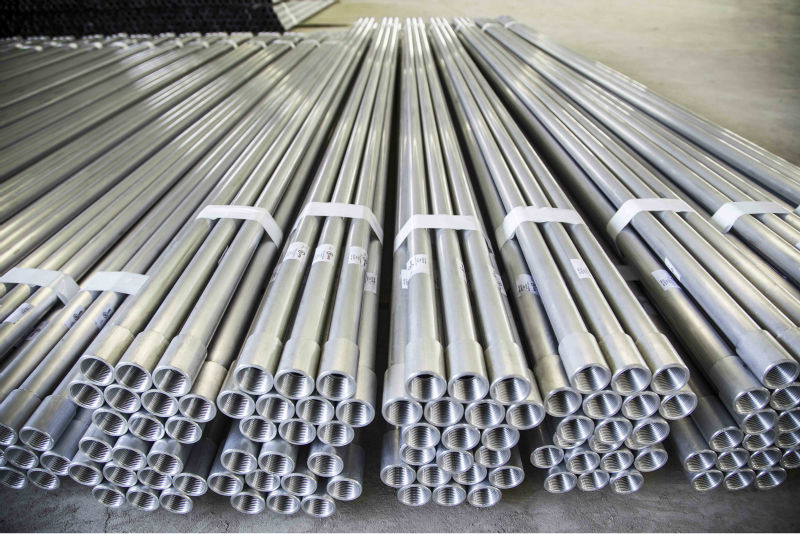

Ống thép

So với ống nhựa, ống thép có độ bền và khả năng bảo vệ dây điện tốt hơn rất nhiều. Ngoài ra, ống thép còn có khả năng chống nhiễu điện từ, chống cháy, côn trùng và động vật gặm nhấm cắn nên thích hợp lắp đặt tại các công trình công nghiệp, khu vực có yêu cầu cao về phòng chống cháy nổ, chống nhiễu hoặc dùng để nối đất một số thiết bị điện.

Nhược điểm lớn nhất của ống thép là chi phí đầu tư cao nên các hộ gia đình thường không sử dụng loại ống này. Thay vào đó, ống thép xuất hiện phổ biến hơn ở các chung cư, trung tâm thương mại, khách sạn…

Xem thêm: Đi dây điện dưới sàn nhà: Ưu, nhược điểm và quá trình thi công

Cách đi dây điện vào tường đúng chuẩn kỹ thuật

Quy trình thi công hệ thống điện treo tường bao gồm các bước sau:

• Bước 1: Xác định chính xác vị trí các thiết bị quan trọng như ổ cắm, công tắc, bóng đèn, tivi, tủ lạnh, máy giặt… trong mạng điện.

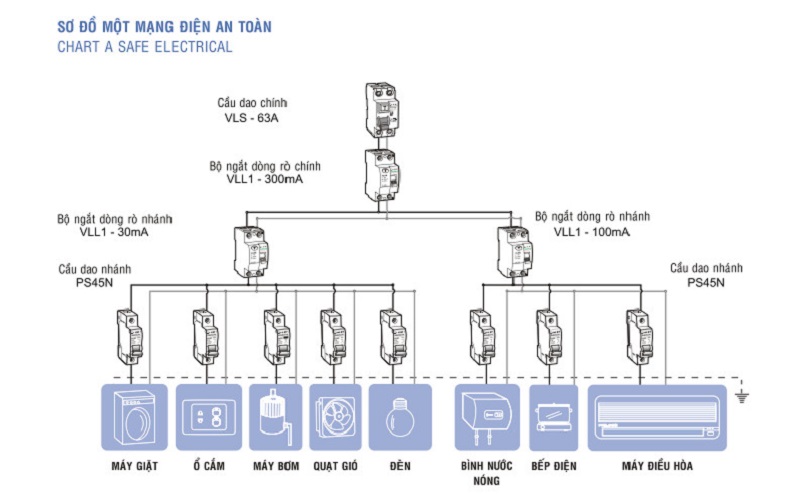

• Bước 2: Thiết kế sơ đồ điện tường chi tiết phục vụ quá trình thi công.

• Bước 3: Vẽ rãnh tường theo sơ đồ điện, cần phác họa chính xác đường đi dây điện trên tường.

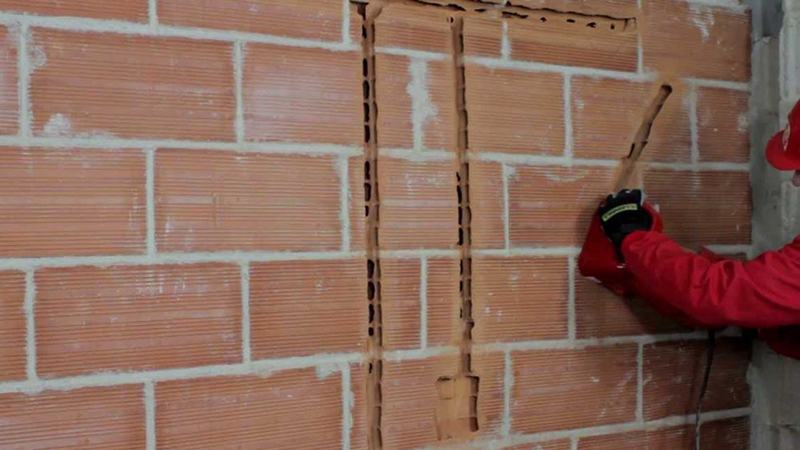

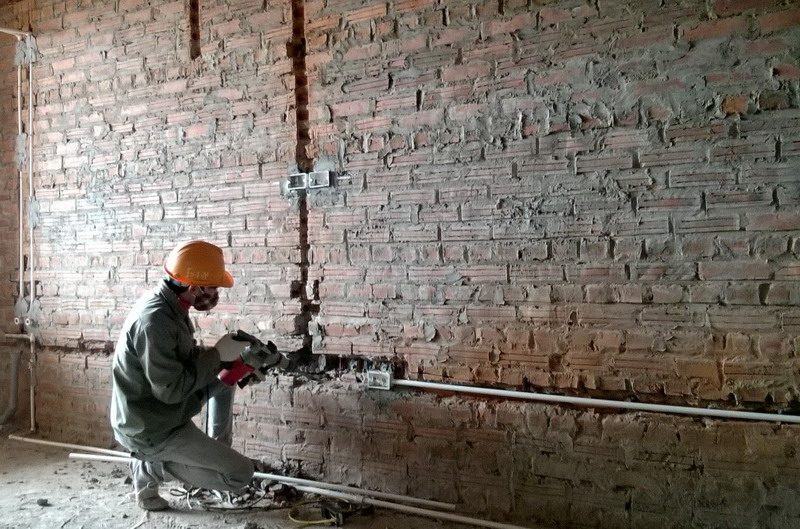

• Bước 4: Khoan và cắt tường. Chiều rộng và chiều sâu của vết cắt này sẽ phụ thuộc vào mặt cắt ngang của dây tại từng khu vực phân nhánh.

• Bước 5: Luồn dây vào ống dẫn.

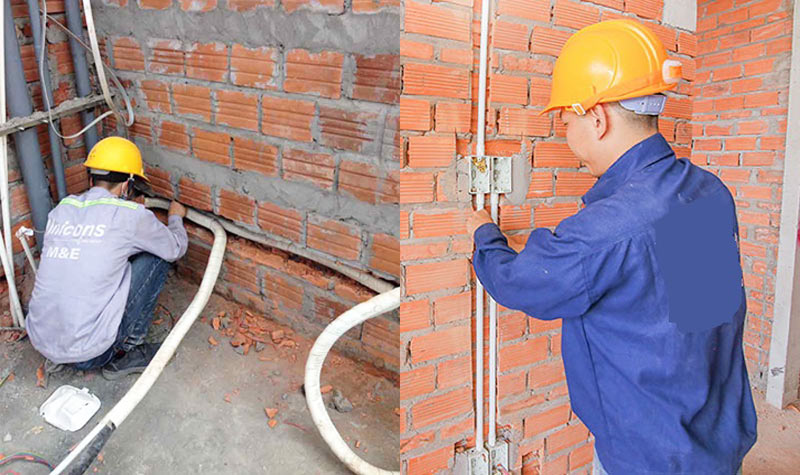

• Bước 6: Lắp ống dẫn vào rãnh tường và cố định thật chặt. Sau khi kiểm tra tính thông suốt của dây, tiến hành trám lại các rãnh đã đục lỗ để đảm bảo tính thẩm mỹ cho công trình.

Hướng dẫn cách đi dây điện vào tường đảm bảo tính thẩm mỹ

Việc luồn dây điện vào tường được thực hiện trước khi lắp ống dẫn vào các rãnh khoét trên tường. Để đảm bảo vừa an toàn vừa đảm bảo tính thẩm mỹ, cách đi dây điện vào tường cần thực hiện theo các yêu cầu sau:

• Xác định chính xác vị trí cần đi dây điện trên tường hoặc trần nhà, đảm bảo không có ống nước hay các loại ống khác xuất hiện trong cùng khu vực.
• Sử dụng lỗ khoan để chạy ống dẫn từ ổ cắm hoặc chuyển sang hộp/bảng điện.
• Sử dụng dây mồi hoặc dụng cụ chuyên dụng để quá trình đi dây được dễ dàng hơn.
• Đảm bảo lực kéo khi luồn dây qua ống phù hợp với từng loại dây. Không kéo dây quá căng, không để dây chùng xuống hoặc dễ cọ xát vào bề mặt ống dẫn.
• Sau khi đưa dây điện qua đường ống, cần kết nối với các thiết bị để kiểm tra tính liên tục của hệ thống.

Những câu hỏi thường gặp về cách lắp đặt hệ thống dây điện trên tường

Câu hỏi 1: Loại dây tường Phương pháp nào phù hợp để lắp đặt đường dây điện vào tường?

Hồi đáp: Dây điện âm tường cần lựa chọn loại dây có chất lượng cao, đến từ thương hiệu nổi tiếng hoặc nhà phân phối uy tín. Trong đó, tiết diện dây phù hợp cho hệ thống chiếu sáng là 2×1,5mm2, 2×2,5mm2 cho ổ cắm và 2x4mm2 trở lên cho các thiết bị gia dụng công suất lớn.

Câu 2: Những lỗi thường gặp khi lắp đặt hệ thống dây điện âm tường là gì?

Hồi đáp: Một số lỗi thường gặp trong quá trình thi công hệ thống dây điện treo tường bao gồm đi dây không đúng sơ đồ thiết kế khiến các dây điện bị chồng lên nhau; Không sử dụng ống bảo vệ mà chôn dây điện trực tiếp vào tường hoặc trần nhà; đấu nối sai cực, lỏng đấu nối hoặc không kiểm tra hệ thống trước khi trát tường…
