Cách kiểm tra và chọn cuộn kháng cho tụ bù

Chu Văn An

Để lò phản ứng lọc hài hoạt động hiệu quả và tối ưu cần lựa chọn sản phẩm tương thích với hệ thống điện và phù hợp với các thông số của tụ điện. Dưới đây Trường Chu Văn An hướng dẫn bạn cách kiểm tra và lựa chọn cuộn kháng cho dàn tụ điện.

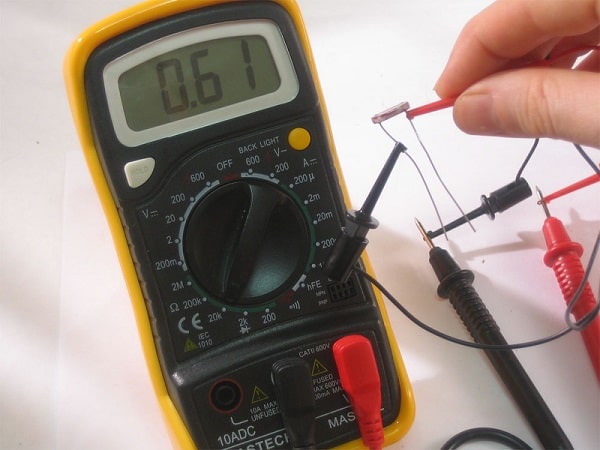

Hướng dẫn kiểm tra cuộn dây điện trở bằng đồng hồ vạn năng

Có 2 thang đo trên đồng hồ vạn năng có thể dùng để kiểm tra chất lượng của lò phản ứng.

Sử dụng thang đo Ohm

Khi đã đưa đồng hồ vạn năng về thang Ohm, bạn tiến hành kiểm tra đồng hồ, đồng thời rút ngắn 2 que màu đỏ và đen lại với nhau rồi điều chỉnh chiết áp và con trỏ trên đồng hồ về 0. Tiếp theo, bạn dùng 2 que đỏ và que đen nối lần lượt vào 2 đầu cuộn dây điện trở để ghi giá trị nhận được. Lấy giá trị hiển thị trên đồng hồ đo và nhân với giá trị của thang đo vạn năng sẽ thu được giá trị điện trở của lò phản ứng.

Sử dụng thang đo điện áp

Đầu tiên, bạn cần chỉnh đồng hồ về thang điện áp (V), sau đó tiến hành tương tự như cách trên bằng cách chỉnh giá trị trên đồng hồ về 0 rồi chập 2 que đỏ đen vào 2 đầu cuộn kháng. Khi có giá trị cuối cùng trên đồng hồ vạn năng, để tính điện trở của cuộn kháng bạn quy đổi theo công thức:

V = A x B/C

Trong đó:

• V: Giá trị điện áp cuối cùng
• A: Giá trị của thang đo được sử dụng
• B: Giá trị hiển thị trên đồng hồ
• C: Giá trị cực đại của điện áp phân chia

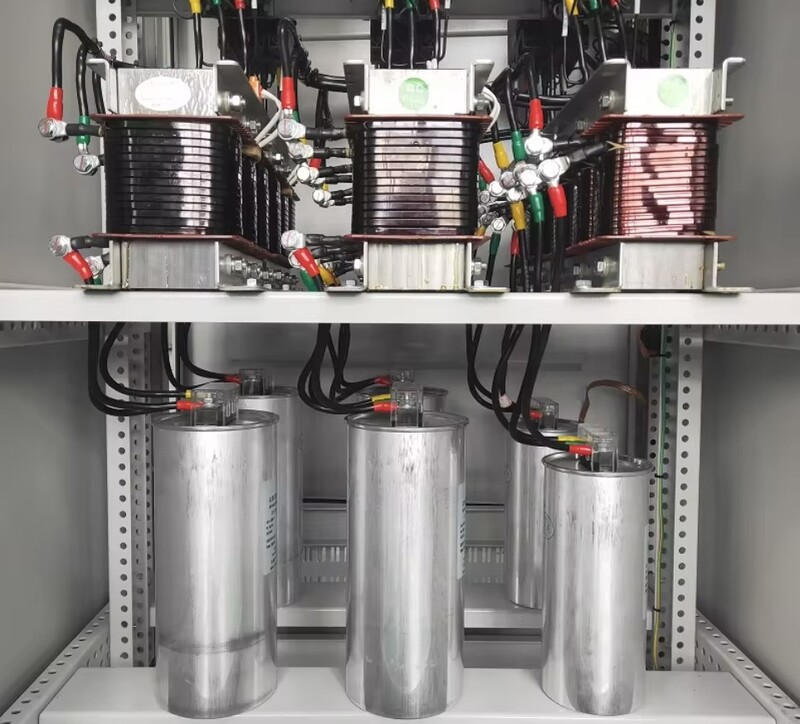

Khi nào cần lắp đặt cuộn kháng lọc sóng hài cho tụ điện?

Trong một số trường hợp nhất định, nên lắp đặt các lò phản ứng lọc sóng hài bằng tụ điện để tăng khả năng bảo vệ tụ điện và các thiết bị trong hệ thống, cũng như đảm bảo sự ổn định của lưới điện.

Sóng hài xuất hiện trong hệ thống

Việc sử dụng nhiều thiết bị điện tử công suất như biến tần, máy tính, UPS, đèn LED… trong hệ thống điện khiến sóng hài xuất hiện ngày càng phổ biến. Trong khi đó, tụ điện là thiết bị rất nhạy cảm với tác động của sóng hài. Nếu không có bộ lọc sóng hài, tụ điện dễ bị quá nhiệt, hoạt động không ổn định, thậm chí bị phồng lên hoặc phát nổ.

Các nhà sản xuất khuyến cáo rằng khi tổng độ méo sóng hài điện áp (THDu) ≥ 3% thì hệ thống bắt buộc phải trang bị thêm một lò phản ứng lọc sóng hài cho tụ điện để duy trì hoạt động bình thường của thiết bị này.

Hệ thống có nguy cơ bị cộng hưởng

Mỗi hệ thống có một tần số cộng hưởng riêng, thường được xác định bởi các thành phần như tụ điện và cuộn cảm. Nếu tần số cộng hưởng này trùng với tần số của một bước sóng hài thì biên độ của tần số đó sẽ bị khuếch đại mạnh, dẫn đến điện áp hoặc dòng điện trong hệ thống tăng đột ngột, gây quá tải, gây nhiễu cho các thiết bị điện tử nhạy cảm, hỏng tụ điện, nổ cầu dao.

Việc lắp đặt điện trở có tác dụng dịch chuyển tần số cộng hưởng ra khỏi khu vực có sóng hài nguy hiểm, từ đó bảo vệ thiết bị và hệ thống khỏi hiện tượng cộng hưởng bên trong.

Hệ thống sử dụng tụ điện công suất lớn hoặc lắp song song nhiều tụ điện

Đối với hệ thống bù công suất lớn cần có tụ điện có công suất từ ​​25kVAr trở lên hoặc lắp song song nhiều tụ nhỏ. Việc đóng tụ lúc này sẽ tạo ra dòng khởi động rất lớn (gấp 20-30 lần dòng định mức), có thể gây sụt áp cục bộ, giảm tuổi thọ tụ và ảnh hưởng đến hoạt động của các thiết bị khác.

Ngoài ra, khi hệ thống có nhiều tụ điện, nguy cơ cộng hưởng và hiệu ứng sóng hài tăng lên. Vì vậy, điện kháng sẽ có nhiệm vụ hạn chế dòng điện khởi động, hạn chế cộng hưởng hài, giúp tụ điện đóng ngắt êm ái và ổn định hơn.

Hệ thống yêu cầu độ tin cậy cao

Một số hệ thống có yêu cầu cao về độ ổn định, độ tin cậy của chất lượng điện năng, ngay cả khi không xuất hiện sóng hài nguy hiểm cũng nên sử dụng tụ điện có điện trở lọc để: giảm tổn thất điện năng, duy trì nhiệt độ tiêu chuẩn của tụ điện, từ đó kéo dài tuổi thọ của tụ điện và nâng cao chất lượng lưới điện.

Đặc biệt, trong bối cảnh điện ngày càng dễ bị “ô nhiễm” bởi các thiết bị điện tử công suất, việc lắp đặt các cuộn kháng lọc sóng hài cho dàn tụ điện là xu hướng bắt buộc đối với mọi hệ thống chuyên nghiệp.

Tiêu chí lựa chọn lò phản ứng lọc sóng hài

Lựa chọn lò phản ứng lọc sóng hài tương thích với hệ thống phụ tải điện là tiêu chí hàng đầu khi lựa chọn lò phản ứng cho lưới điện đang vận hành. Để xác định các thông số của lò phản ứng cần lắp đặt, bạn cần đo loại sóng hài xuất hiện trong hệ thống. Từ đó, việc lắp đặt lò phản ứng mới có hiệu quả và tối ưu.

Ngoài ra, khi lựa chọn lò phản ứng lọc sóng hài, bạn cũng cần chú ý đến các tiêu chí sau:

• Xác định điện áp cần lắp đặt lò phản ứng hạ thế hoặc lò phản ứng trung thế.
• Đo chính xác mức độ hài hòa trong khu vực lắp đặt. Từ mức hài hòa, cuộn cảm của tụ điện có thể được chọn ở mức 6% hoặc 7%, 13% hoặc 14%,…
• Tần số chặn sóng hài (fD) phải tương thích với mức sóng hài. Đối với sóng hài thứ 5 >25%, fD = 135Hz sẽ được chọn. Với sóng hài
• Xác định điện kháng của tụ điện để chọn cuộn kháng tương thích nếu muốn lắp đặt cuộn kháng lọc sóng hài cho tụ điện.
• Hãy lựa chọn cuộn dây điện trở của các thương hiệu nổi tiếng, uy tín trên thị trường như Nuintek, Mikro, Shizuki, BTB Electric,… để hạn chế sự cố hoặc được hưởng chính sách bảo hành, hậu mãi tốt nhất.

Thương hiệu cuộn dây điện trở hàng đầu

Thị trường Việt Nam hiện nay khá phổ biến các loại cuộn dây điện trở đến từ các thương hiệu Nuintek, BTB Electric, Mikro, Shizuki…

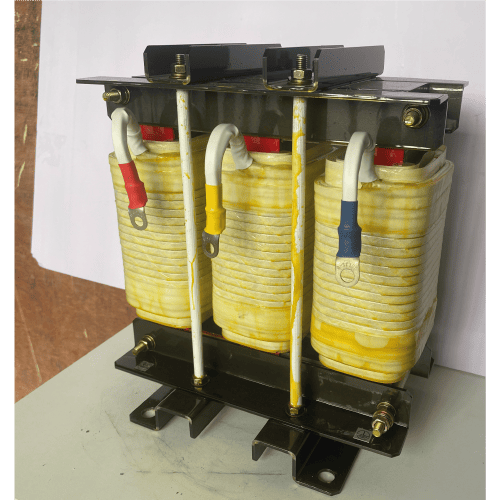

Cuộn dây điện trở Nuintek

Lò phản ứng Nuintek đóng vai trò quan trọng trong việc bảo vệ và duy trì công suất các dàn tụ điện. Ngoài tác dụng bảo vệ tụ điện khỏi những tác động của môi trường, dòng sản phẩm này còn có tính năng lọc sóng hài, trở thành lựa chọn đầu tư lý tưởng để bảo vệ các thiết bị điện trong hệ thống.

Tại Việt Nam chúng tôi thường xuyên nhập khẩu tụ điện Nuintek 7%, tụ điện 14% và tụ trung thế Nuintek. So với nhiều thương hiệu khác, dòng sản phẩm này rất được ưa chuộng nhờ hiệu quả bảo vệ tụ điện vượt trội.

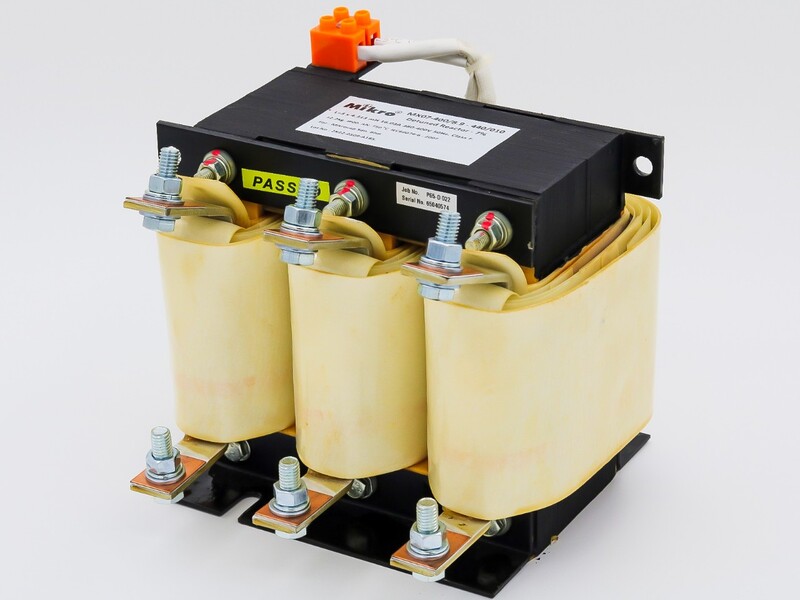

Cuộn dây kháng Mikro

Ưu điểm lớn của cuộn dây điện trở Mikro là tuổi thọ cao, đa chức năng, độ chính xác cao, đáp ứng được nhu cầu sử dụng của nhiều người dùng. Tại Việt Nam, cuộn dây điện trở dòng Mikro MX07 có hai mức 7% và 14% được sử dụng phổ biến nhất.

Ngoài khả năng giảm méo sóng hài, cuộn kháng thương hiệu Mikro còn có chức năng bảo vệ quá nhiệt, chống cộng hưởng và giảm tổn thất điện năng cho dàn tụ điện. Với thiết kế gọn gàng, dễ sử dụng, dễ di chuyển, đặc biệt giá thành phải chăng, cuộn dây điện trở Mikro thường được người dùng ưu tiên hàng đầu khi lựa chọn cuộn dây điện trở.

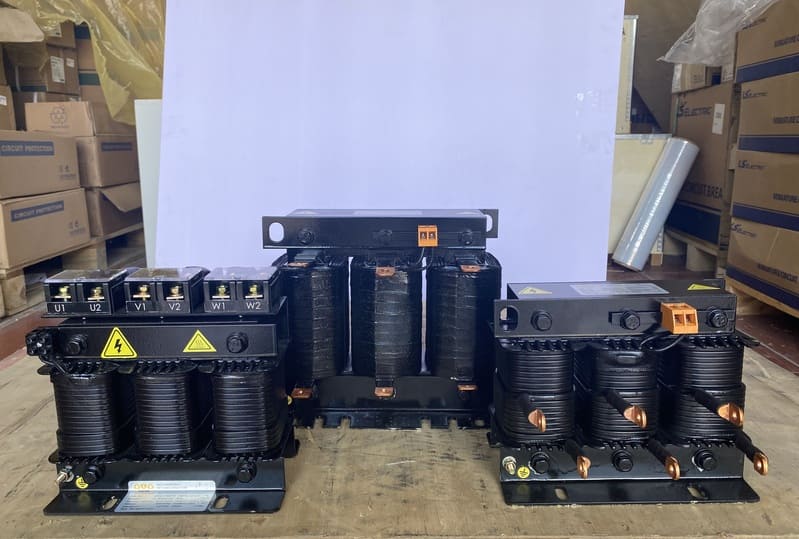

Lò phản ứng điện BTB

BTB Electric là thương hiệu đến từ Türkiye với gần 50 năm kinh nghiệm. Thương hiệu này nổi tiếng với dòng sản phẩm lò phản ứng dành cho dàn tụ điện.

BTB Electric cung cấp các lò phản ứng có dải công suất từ ​​5kVAr đến 30kVAr, điện trở 6% – 14%, được thiết kế đặc biệt với độ bão hòa cao. Lò phản ứng BTB đã được ứng dụng trong các tủ điện hạ thế tại các nhà máy và tủ điện trung thế tại các công ty điện lực trên khắp Việt Nam.

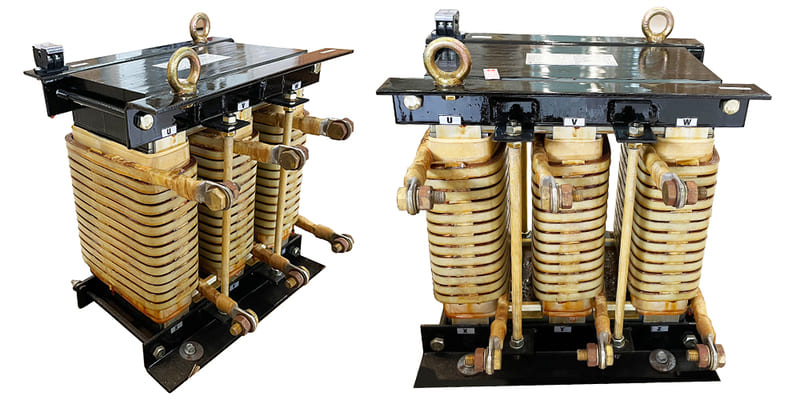

Cuộn kháng chiến Shizuki

Lò phản ứng Shizuki mang mã hiệu LRB-3, được sản xuất theo tiêu chuẩn IEC 60289-1988, JIS C 4901-2000 tuy không đa dạng về mẫu mã nhưng lại được đánh giá cao về khả năng bảo vệ tụ điện. Ngoài ra, sản phẩm này còn được thiết kế để bảo vệ đường dây truyền tải và máy biến áp không bị quá nhiệt, giảm nhiễu cho hệ thống truyền tải và ngăn chặn hiện tượng ngắt mạch.

Trường Chu Văn An hiện là nhà phân phối hàng đầu tại Việt Nam các sản phẩm cuộn dây điện trở từ các thương hiệu uy tín trên. Tiên phong mang đến những trải nghiệm THẬT cho khách hàng, chúng tôi cam kết cung cấp những sản phẩm chất lượng, chính hãng 100%, nhập khẩu trực tiếp từ nhà máy, kèm theo giá cả cạnh tranh, chiết khấu tốt và chính sách ưu đãi cho từng dòng sản phẩm.

Nếu bạn có nhu cầu lựa chọn cuộn dây điện trở vui lòng truy cập: https://etinco.vn/cuon-khang/ hoặc gọi tới hotline: 0939 66 44 22 để nhận được tư vấn và báo giá nhanh nhất.

Một số câu hỏi về cách kiểm tra cuộn dây điện trở

Câu hỏi 1: Khi nào cần lắp đặt cuộn kháng lọc sóng hài cho dàn tụ điện?

Hồi đáp: Dưới đây là một số trường hợp cụ thể cần lắp đặt cuộn kháng cho tụ điện để bảo vệ tụ điện khỏi tác động của sóng hài:

• Hệ thống điện có sóng hài được tạo ra bởi các thiết bị phi tuyến (biến tần, UPS, đèn LED, máy tính…).
• Có nguy cơ cộng hưởng sóng hài khi lắp đặt dàn tụ điện.
• Hệ thống có tụ điện công suất lớn hoặc nhiều tụ lắp song song.
• Hệ thống đòi hỏi sự ổn định và độ tin cậy cao về chất lượng điện năng.

Câu 2: Khi sử dụng cuộn kháng lọc sóng hài cho dàn tụ điện cần chú ý những điều gì?

Hồi đáp: Khi sử dụng lò phản ứng lọc sóng hài, có hai lưu ý quan trọng mà bạn cần nghiêm túc thực hiện.

• Thứ nhất, các cuộn kháng nên được mắc nối tiếp để đảm bảo hiệu quả lọc sóng hài tối ưu. Hệ số lọc sóng hài của cuộn kháng cần phải phù hợp với thông số kỹ thuật của nhà sản xuất in trên tụ điện.
• Thứ hai, điện áp của tụ phải tương thích với điện áp của cuộn kháng theo thông số kỹ thuật do nhà sản xuất công bố. Đặc biệt khi kết nối cần thực hiện đúng sơ đồ lắp đặt.
