Cách Lắp Tụ Bù – Tiết Kiệm Tối Đa Điện Năng

Chu Văn An

Đối với mọi quá trình hoạt động kinh doanh, vấn đề hóa đơn tiền điện luôn là một trong những yếu tố cần được quan tâm, giải quyết một cách hợp lý nhất. Vì vậy việc lắp đặt và sử dụng tụ điện đúng cách là vô cùng cần thiết. Tụ điện có thể hỗ trợ cơ chế hoạt động của doanh nghiệp và có những công dụng tuyệt vời như tiết kiệm tối đa chi phí sản xuất, đảm bảo chất lượng của hệ thống cơ khí… Bạn đã thực sự biết cách lắp đặt tụ điện đúng cách và đạt hiệu quả tốt nhất?

Thiết bị ngưng tụ là loại thiết bị gì?

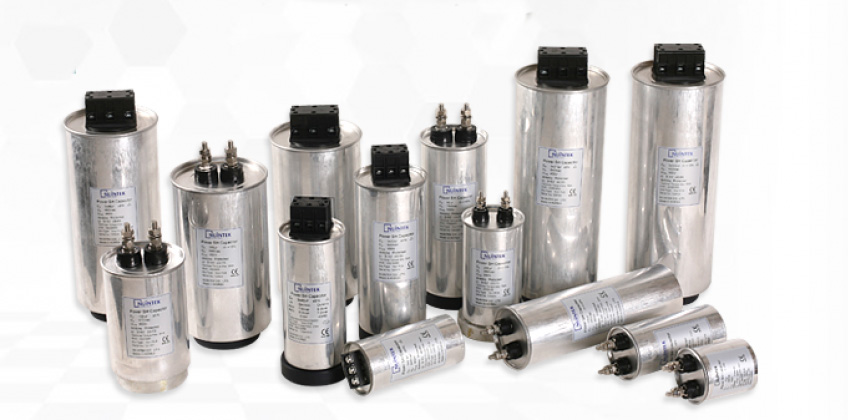

Tụ điện là một thiết bị gồm hai dây dẫn đặt gần nhau và ngăn cách bởi một lớp điện môi. Chức năng chính của thiết bị này là lưu trữ và phóng điện bên trong mạch điện. Đại lượng đặc trưng cho khả năng tích trữ điện tích được gọi là điện dung của tụ điện. Đồng thời, tụ điện được tính bằng thương số C=Q/U giữa điện tích và điện áp của tụ.

>>>Mua ngay: sản phẩm tụ điện tốt nhất

Cấu tạo và phân loại tụ điện

Cấu tạo của tụ điện bao gồm:

• Vỏ: Kín, làm bằng kim loại hoặc nhựa.
• Đầu tụ điện: gồm hai cực, thường làm bằng nhôm, bên trong bịt kín và bên ngoài bọc giấy cách điện.

Việc phân loại dựa trên một số yếu tố như:

• Phân loại theo điện áp: gồm tụ 1 pha và tụ 3 pha.
• Phân loại theo cấu tạo: tụ khô và tụ dầu.
• Tụ điện được chia theo điện áp: tụ điện hạ thế 1 pha và tụ điện hạ thế 3 pha.

Tại sao phải lắp tụ điện?

Trong sản xuất và đời sống, ngoài việc tiêu thụ năng lượng điện, các thiết bị điện chúng ta sử dụng còn tiêu thụ một lượng năng lượng lãng phí nhất định, gọi là công suất phản kháng. Chính công suất phản kháng này gây lãng phí điện năng, dẫn đến sụt áp, quá tải, lãng phí.

>> Có thể bạn quan tâm

Tìm hiểu về bộ điều khiển tụ điện 12 tầng MIKRO chính hãng

5 Tác Dụng Lớn Nhất Của Tụ Điện Có Thể Bạn Chưa Biết

Đánh giá chi tiết 2 tụ điện Sanwa 50kvar bán chạy nhất

Lợi ích của việc lắp đặt dàn tụ điện

Giảm thiểu độ lệch pha giữa điện áp và dòng điện: Điều này giúp giảm công suất phản kháng, giảm lãng phí điện năng và tiết kiệm một lượng lớn hóa đơn tiền điện mà một gia đình hoặc doanh nghiệp cần phải chi trả.

Giảm chi phí đầu tư ban đầu và chi phí bảo trì: Sụt áp trên lưới thường xảy ra khi động cơ hoặc máy móc lớn khởi động hoặc quá tải. Khi lắp đặt tụ điện, tổng công suất giảm xuống khiến điện áp của toàn bộ lưới điện cũng giảm theo. Từ đó, hệ thống cơ khí sẽ được bảo vệ khỏi tình trạng quá tải, hư hỏng có thể dẫn đến việc sửa chữa, thay thế tốn kém.

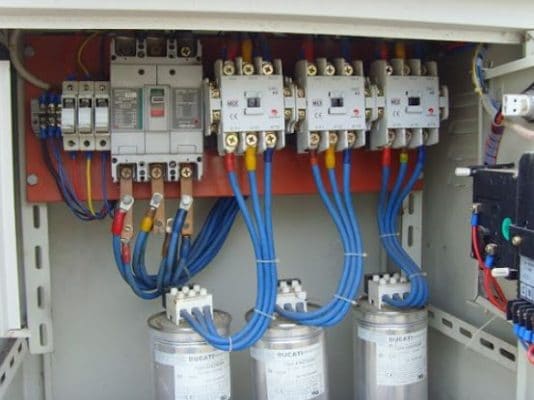

Cách chính xác để cài đặt một bộ tụ điện là gì?

Việc lắp đặt tủ tụ điện đúng cách có ảnh hưởng rất lớn đến chức năng, hoạt động của tụ điện, đảm bảo hỗ trợ máy móc hoạt động tốt và tối ưu hóa việc tiết kiệm năng lượng trong quá trình sử dụng.

Vì vậy, người dùng cần lựa chọn theo điều kiện, kích thước, chủng loại khác nhau khi lắp đặt dàn tụ điện.

Đối với cơ sở sản xuất lớn: Do tổng công suất của thiết bị lớn và thường có trạm biến áp nên cần có biện pháp lọc để bảo vệ tụ điện. Vì vậy, khi lắp đặt tụ điện cần chú ý sử dụng hệ thống tụ điện tự động nhiều tầng. Bạn có thể lắp đặt các lò phản ứng lọc sóng hài để bảo vệ tụ điện và hạn chế cháy nổ.

Đối với cơ sở sản xuất thông thường: Vì tổng công suất là hàng trăm kW nên không cần lọc sóng hài và công suất phản kháng cao tới hàng trăm kVAr nên không thể sử dụng bù tĩnh và tụ điện cần được chia thành nhiều cấp độ: bù thủ công và bù tự động.

Đối với doanh nghiệp sản xuất nhỏ: Tổng công suất khoảng chục kilowatt, không cần lọc sóng hài, công suất phản kháng tương đối thấp. Do đó, đối với yêu cầu bù công suất phản kháng thấp, chỉ có thể sử dụng bù tĩnh, điều này tiết kiệm.

Hướng dẫn lắp đặt tụ bù

Thông số PFR quan trọng mà người dùng cần chú ý:

Hệ số công suất: 0,92-0,95

Độ nhạy: Đặt tốc độ chuyển đổi. Độ nhạy càng lớn thì tốc độ đóng càng chậm và ngược lại. Độ nhạy = 60 giây/bước

Thời gian đóng lại: dùng để chỉ thời gian an toàn để tụ điện cùng mức dừng khi chưa phóng điện hoàn toàn (thường được đặt lớn hơn thời gian phóng điện của tụ điện lớn nhất được sử dụng)

Đánh giá: Kích thước bước tụ tối thiểu đang sử dụng

Tổng độ méo: được xác định bởi sóng hài

Khi lắp tụ điện bạn cần đấu nối đúng sơ đồ:

Trường hợp 1: Khi lắp đặt lưu ý tín hiệu điện áp pha và dòng điện cấp vào rơle phải cùng pha.

Trường hợp 2:

Tín hiệu dòng điện cần được lấy trên một pha và tín hiệu điện áp đường dây cung cấp cho rơle phải được lấy trên hai pha còn lại.

Vị trí lắp đặt máy biến dòng thích hợp:

Ripple phải bao gồm đủ dòng tải và dòng tụ.

Khi lắp đúng: dòng điện sơ cấp chảy vào K và chảy ra L; tín hiệu dòng điện thứ cấp của cực K và L của máy biến dòng được kết nối với rơle K và L.

Trên đây là một số thông tin cơ bản giúp bạn hiểu cách lắp tụ điện chính xác nhất. Để đảm bảo hiệu suất vượt trội trong quá trình sử dụng cũng cần chú ý đến nhãn hiệu, đặc tính của các dòng tụ điện khác nhau. Nếu bạn chưa biết cách lựa chọn và lắp đặt tụ điện đúng cách thì cũng đừng quá lo lắng, vì bạn có thể tin tưởng Công ty KTH ELECTRIC sẽ chia sẻ, ghé qua và nhận được sự tư vấn, hướng dẫn cụ thể nhất.
