Cách nối dây điện 3 lõi với 2 lõi chuẩn thợ

Chu Văn An

Trong quá trình sửa chữa hệ thống điện gia đình không thể tránh khỏi việc phải nối dây 3 lõi với 2 lõi. Để hạn chế những rủi ro liên quan đến tai nạn điện trong quá trình thực hiện, chúng tôi sẽ hướng dẫn các bạn cách đấu nối dây điện 3 lõi theo tiêu chuẩn kỹ thuật 2 lõi.

Khi nào cần nối dây điện 3 lõi với 2 lõi?

Việc nối dây điện 3 lõi với 2 lõi xuất phát từ nhiều nguyên nhân, chủ yếu là do sự khác biệt giữa hệ thống/thiết bị điện cũ và mới. Cụ thể, các trường hợp dưới đây yêu cầu phải có cách nối dây 3 lõi với 2 lõi để tăng tính an toàn và đồng bộ cho hệ thống.

Nâng cấp hệ thống điện

Nhiều công trình khi lắp đặt theo tiêu chuẩn cũ sẽ không có hệ thống nối đất mà chỉ có dây pha và dây trung tính. Vì vậy, khi muốn nâng cấp hệ thống lên tiêu chuẩn mới, bạn cần kết nối dây 3 lõi với 2 lõi để tăng độ an toàn.

Lắp thêm ổ cắm và công tắc

Nhiều thiết bị hiện đại ngày nay như tủ lạnh, tivi, máy giặt, bếp điện… đều được thiết kế với phích cắm 3 chân. Để có thể sử dụng các thiết bị này, đặc biệt là những thiết bị có vỏ kim loại và yêu cầu nối đất an toàn, phương pháp nối dây điện 3 lõi với 2 lõi sẽ được áp dụng.

Sửa chữa đường dây điện

Trong trường hợp đường dây điện 2 lõi bị đứt mà bạn có sẵn dây điện 3 lõi hoặc ngược lại thì việc nối 2 loại dây này là hoàn toàn khả thi. Ngoài ra, khi có nhu cầu nối dài dây nguồn 2 lõi để cấp nguồn cho thiết bị sử dụng dây nguồn 3 lõi, bạn cũng có thể nối dây 3 lõi với dây 2 lõi.

Hiểu rõ về dây điện 3 lõi, 2 lõi và những yêu cầu chung khi nối dây điện

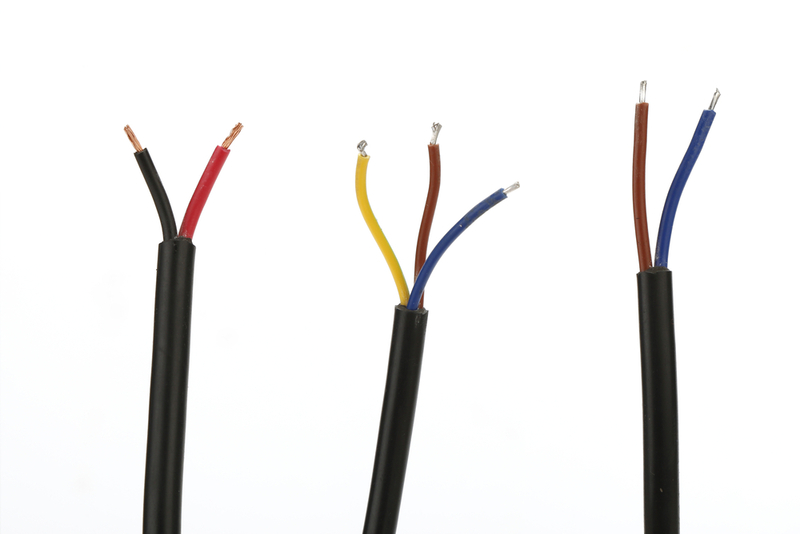

Phân biệt dây điện 3 lõi và 2 lõi

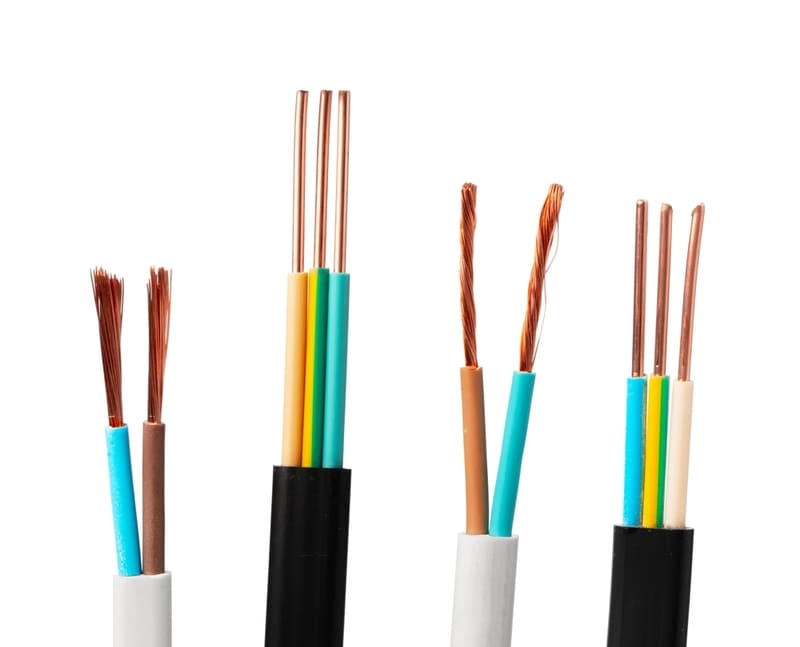

Sự khác biệt lớn nhất giữa dây điện 3 lõi và 2 lõi nằm ở số lượng lõi dẫn điện. Bạn cần phân biệt rõ ràng chức năng của các lõi ở 2 loại dây này để đảm bảo quá trình đấu nối không bị nhầm lẫn, gây chập mạch hoặc hư hỏng.

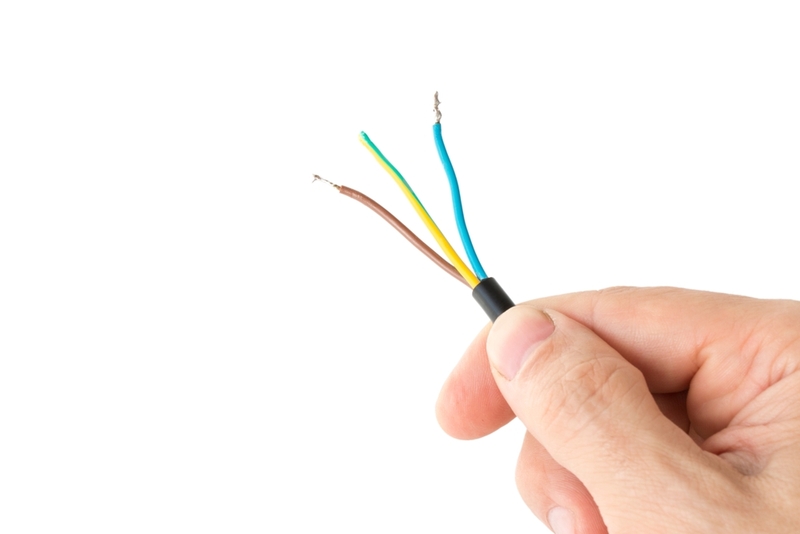

• Dây điện 3 lõi: Gồm 3 dây dẫn, chia thành dây pha, dây trung tính và dây nối đất. Theo tiêu chuẩn IEC, dây pha thường có màu nâu, dây trung tính có màu xanh lam, dây nối đất có màu vàng sọc xanh hoặc xanh lục có sọc vàng.

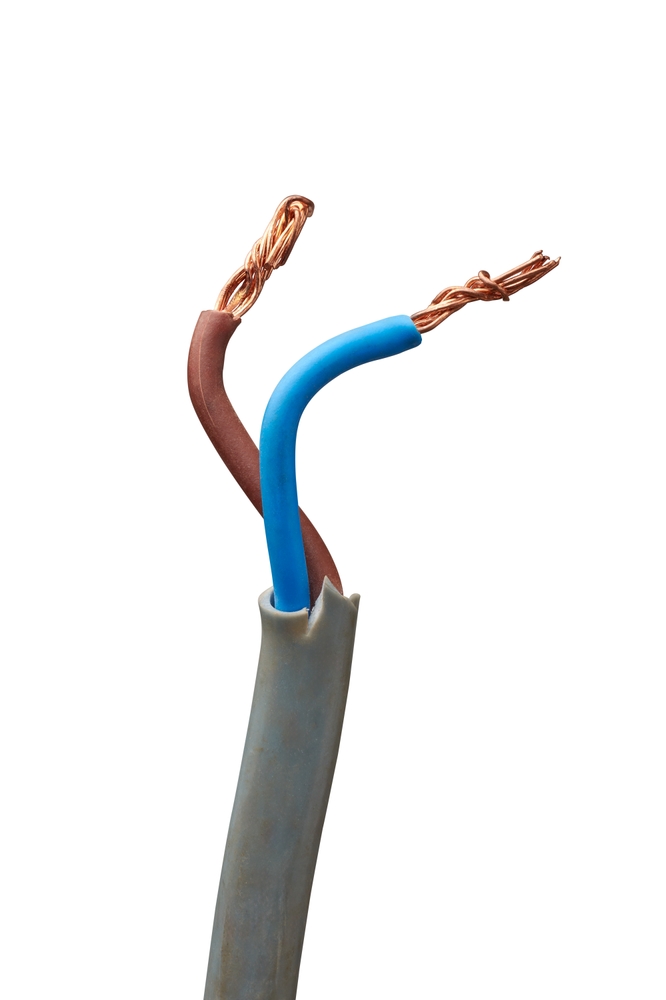

• dây điện 2 lõi: Gồm 2 dây dẫn, chia thành dây pha và dây trung tính. Dây pha chủ yếu có màu nâu hoặc đỏ. Màu dây trung tính phổ biến nhất là đen hoặc xanh.

Yêu cầu chung về cách đấu nối dây điện 3 lõi và 2 lõi đúng cách

• Chọn tiết diện dây thích hợp: Hai dây có lõi khác nhau nhưng phải có tiết diện phù hợp để tạo sự kết nối ổn định cho dòng điện chạy qua và tạo thuận lợi cho quá trình đấu nối.
• Kết nối dây đúng cách: Lõi của hai dây dẫn cần được nối đúng cách, không nối dây pha với dây nối đất hoặc dây trung tính với dây nối đất.
• Đảm bảo kết nối được an toàn: Mối nối phải được vặn vừa phải, không lỏng cũng không quá chặt.
• Đảm bảo cách nhiệt an toàn: Tất cả các kết nối cần được cách điện bằng băng keo chất lượng để tránh rò rỉ điện.
• Đảm bảo tính thẩm mỹ: Sau khi hoàn thiện mối nối, phần lõi thừa cần được cắt bỏ, vừa đảm bảo an toàn vừa giữ được tính thẩm mỹ cho công trình.

Cách đấu nối dây điện 3 lõi và 2 lõi đúng cách

Cách đấu nối dây điện 3 lõi và 2 lõi đúng cách bao gồm các bước cơ bản sau:

Chuẩn bị dụng cụ

• Kìm/dao/kéo để tuốt dây điện
• Bút thử điện, tuốc nơ vít
• Hộp nối
• Băng cách điện
• Găng tay cách điện, ủng cách nhiệt (nếu có)

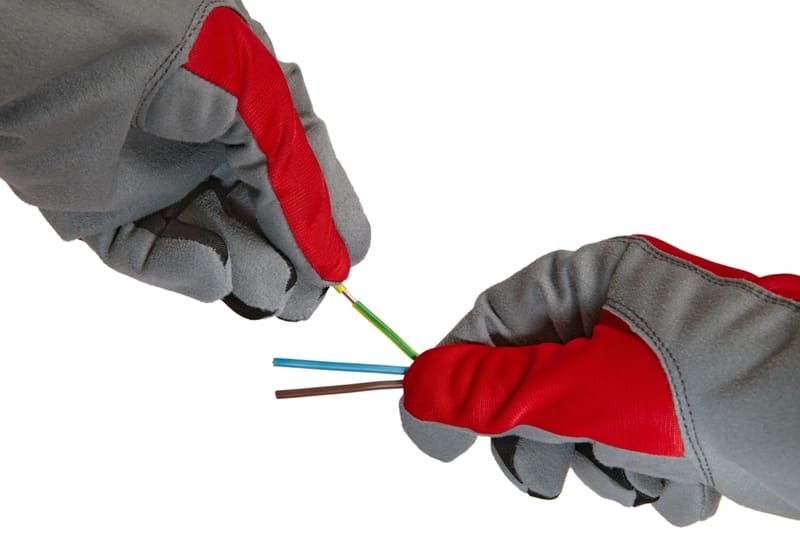

Quá trình kết nối

• Bước 1: Tắt tất cả các nguồn điện.
• Bước 2: Loại bỏ lớp vỏ ngoài cùng của hai loại dây điện bằng cách dùng kìm hoặc dao, kéo để tước khoảng 5-7cm. Tiếp theo, bóc khoảng 1-1,5cm lớp cách điện phủ trên mỗi lõi.
• Bước 3: Kết nối dây. Nối dây pha và dây trung tính của dây 3 lõi với dây 2 lõi tương ứng. Dây nối đất kết nối với hệ thống nối đất. Trong trường hợp không có hệ thống nối đất, cách an toàn nhất là bọc dây thứ 3 của dây 3 lõi bằng băng dính cách điện hoặc ống co nhiệt. Tuyệt đối không nối dây này vào dây pha, dây trung tính.
• Bước 4: Cách điện. Dùng kéo cắt bỏ phần kết nối thừa và dùng băng dính cách điện quấn từng lõi vào phần vỏ chung để cách ly phần kết nối. Ưu tiên đặt các mối nối vào hộp nối để tăng cường khả năng bảo vệ trước các tác động của môi trường.
• Bước 5: Kiểm tra kết nối. Dùng tay kéo nhẹ khớp để xác nhận kết nối đã chắc chắn. Sau đó sử dụng bút thử điện hoặc đồng hồ vạn năng để kiểm tra tính liên tục của mạch điện cũng như nguy cơ rò rỉ điện.

Lưu ý: Cách nối dây điện 3 lõi và 2 lõi có thể thực hiện bằng nhiều cách như cách nối dây điện nói chung, bao gồm: nối thẳng, nối nhánh và nối dùng phụ kiện.

Lưu ý khi đấu nối dây điện 3 lõi với 2 lõi

• Đảm bảo dây dẫn được chọn có tiết diện phù hợp với tải để tránh quá tải, quá nhiệt.
• Luôn ngắt kết nối nguồn điện trước bất kỳ quá trình kết nối hoặc sửa chữa điện nào.
• Xác định màu dây cẩn thận, tránh đấu nhầm dây pha, dây trung tính hoặc dây nối đất. Các loại này đã được mã hóa màu theo tiêu chuẩn IEC hoặc VN. Nếu không chắc chắn, bạn có thể dùng bút thử điện để xác định.
• Nếu dây 2 lõi không có dây nối đất thì không thể đấu nối vào hệ thống hoặc cắt đứt nhưng phải đảm bảo nguyên tắc an toàn điện.
• Tuân thủ đúng quy trình đấu nối và các biện pháp kỹ thuật, an toàn để hạn chế nguy cơ rò rỉ điện, cháy nổ.
• Chỉ sử dụng các dây dẫn điện và dụng cụ cách điện đủ tiêu chuẩn để đảm bảo an toàn tối đa cho con người và hệ thống.
• Cách nối dây điện 3 lõi với 2 lõi thường được sử dụng cho các hệ thống điện cũ. Ưu tiên nâng cấp hệ thống để đảm bảo đồng bộ đường dây điện và tăng độ an toàn với dây nối đất bảo vệ.

Một số thắc mắc về cách nối dây điện 3 lõi với 2 lõi

Câu 1: Lỗi thường gặp nhất khi đấu dây 3 lõi với 2 lõi là gì?

Hồi đáp: Lỗi thường gặp nhất khi nối dây 3 lõi với 2 lõi là nối nhầm dây nối đất của dây 3 lõi với dây trung tính của dây 2 lõi. Điều này có khả năng gây điện giật, cháy nổ, rất nguy hiểm cho con người.

Câu hỏi 2: Có nên đấu nối dây điện 3 lõi với 2 lõi theo cách thủ công không?

Hồi đáp: Về lý thuyết, việc đấu nối dây 3 lõi với 2 lõi khá đơn giản. Tuy nhiên, các chuyên gia kỹ thuật điện khuyến cáo tốt nhất nên liên hệ với thợ điện chuyên nghiệp để đảm bảo an toàn cho cả hệ thống và người sử dụng.
