Cách nối dây điện vào ổ cắm chuẩn kỹ thuật

Chu Văn An

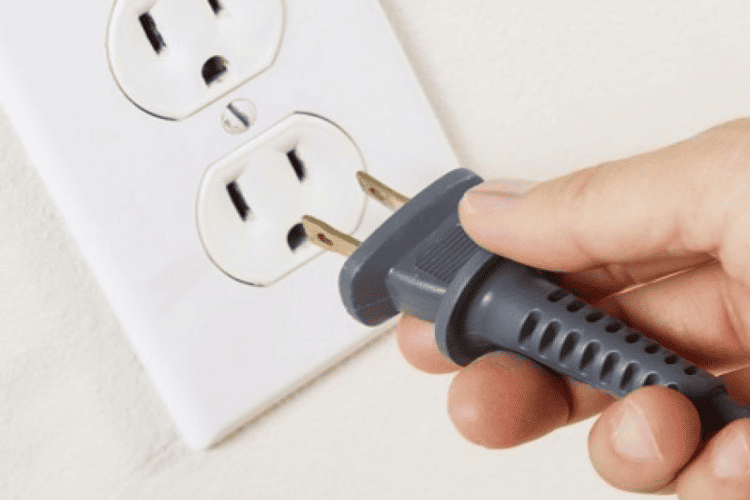

Cắm dây nguồn vào ổ cắm là thao tác quen thuộc trong quá trình lắp đặt, thi công, sửa chữa, bảo trì hệ thống điện trong tòa nhà. Bạn có thể tham khảo cách cắm dây nguồn vào ổ cắm an toàn và nhanh chóng dưới đây để có thể chủ động với mạng điện của mình.

Chuẩn bị những dụng cụ cần thiết

Trước khi tiến hành cắm dây nguồn vào ổ cắm, bạn cần chuẩn bị những dụng cụ, thiết bị cần thiết như sau:

• Ổ cắm mới: Chọn loại phù hợp với mục đích sử dụng của bạn, từ các thương hiệu nổi tiếng.
• Dao, kéo, kìm để tuốt dây điện: Dùng để cắt và tước lớp cách điện của dây dẫn.
• Tua vít: Để tháo ra, vặn vít bên trong ổ cắm hoặc phích cắm.
• Máy thử điện: Để kiểm tra dòng điện trước và sau khi kết nối.

Hướng dẫn cách cắm dây nguồn vào ổ cắm tiêu chuẩn kỹ thuật

Cách nối dây điện vào ổ cắm không đòi hỏi chuyên môn cao về điện nên bạn hoàn toàn có thể thực hiện tại nhà theo quy trình dưới đây khi có nhu cầu thay thế, sửa chữa ổ cắm cũ.

Bước 1: Ngắt kết nối nguồn điện

Đây là nguyên tắc an toàn điện quan trọng nhất. Đảm bảo rằng bạn đã tắt cầu dao chính hoặc cầu dao nhánh ở khu vực cần thi công. Để chắc chắn, bạn có thể dùng bút thử điện để kiểm tra xem dây có còn điện hay không.

Bước 2: Tước dây điện

Dùng dao, kéo hoặc kìm tuốt chuyên dụng bóc lớp cách điện ở đầu mỗi dây khoảng 2-3cm. Quá trình tước cần phải được thực hiện một cách tỉ mỉ để không ảnh hưởng đến lõi đồng dẫn điện bên trong. Đối với dây điện nhiều sợi, bạn có thể gấp hoặc xoắn lõi thật chặt ở hai đầu dây để thuận tiện cho việc bắt vít.

Bước 3: Tiến hành nối dây

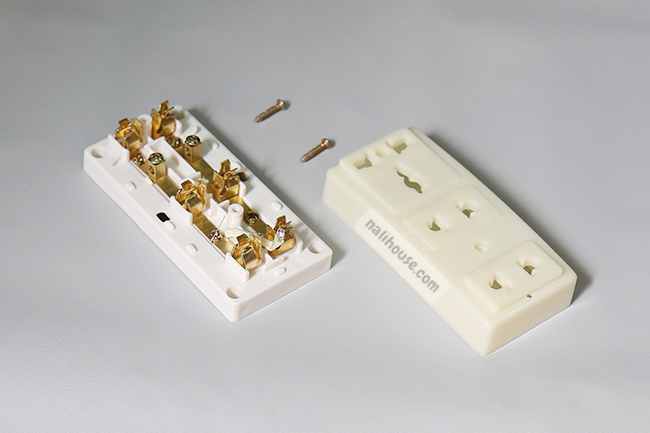

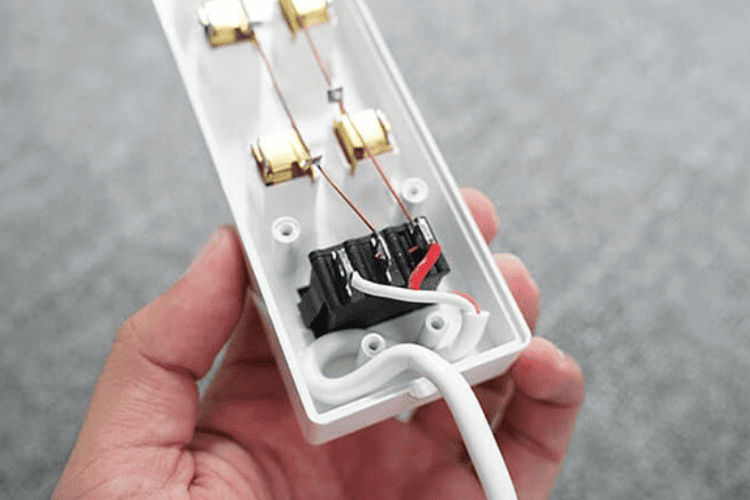

Sử dụng tuốc nơ vít để nới lỏng vít trên thanh kim loại của ổ cắm. Sau đó luồn hai đầu dây đồng đã bóc vỏ vào hai lỗ có sẵn trên thanh kim loại rồi dùng tuốc nơ vít siết chặt vít để cố định mối nối.

Ổ cắm thường có hai dạng: 2 lỗ hoặc 3 lỗ. Để tránh nối nhầm, bạn cần lưu ý:

• Với ổ cắm 2 lỗ: Thường dùng cho các thiết bị không cần nối đất nên chỉ có 2 dây: dây pha và dây trung tính. Bạn chỉ cần đưa 2 dây tương ứng trong dây nguồn 2 lõi vào 2 đầu nối dương và âm ở ổ cắm.

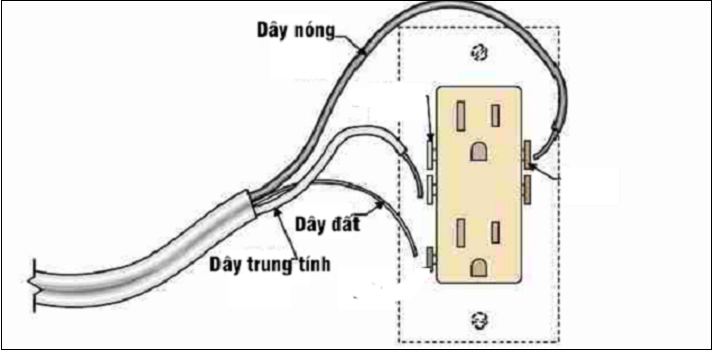

• Với ổ cắm 3 lỗ: Sẽ có thêm một lỗ để nối dây nối đất. Vì vậy, dây nóng trong dây nguồn cần nối vào lỗ có nhãn L (Line), dây lạnh của dây nguồn nối vào lỗ có nhãn N (Neutral), còn dây nối đất được luồn vào lỗ còn lại, thường có ký hiệu ba đường ngang.

Bước 4. Lắp lại nắp ổ cắm

Sau khi hoàn thành bước nối dây và kiểm tra bằng cách kéo nhẹ đầu nối, đóng nắp ổ cắm lại và siết chặt vít bằng tuốc nơ vít. Vậy là bạn đã hoàn thành xong cách cắm dây nguồn vào ổ cắm.

Hướng dẫn nối dây điện vào công tắc

Nguyên tắc cơ bản khi đấu dây vào công tắc là chỉ nối dây 1 pha vào công tắc, dây trung tính sẽ nối vào các thiết bị điện.

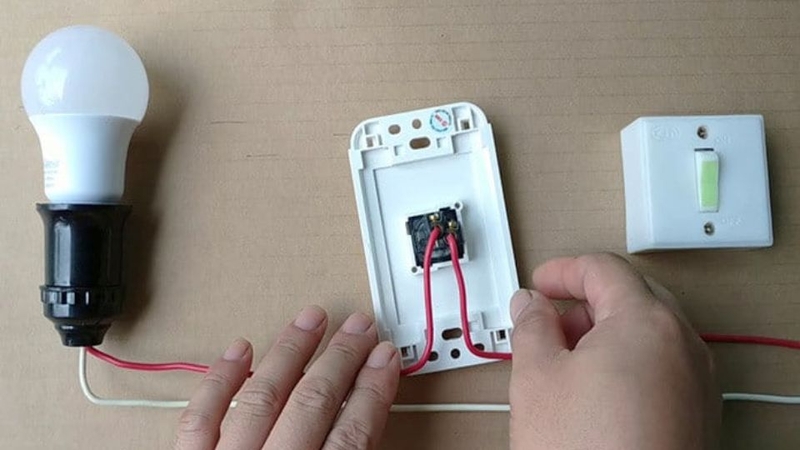

Cách nối dây điện vào 1 công tắc và 1 bóng đèn

Đây là mạch điện cơ bản nhất trong điện dân dụng với nguyên lý:

• Dây pha (L): Dây từ nguồn điện sẽ được nối vào 1 chân của công tắc.
• Dây đầu ra bóng đèn: Từ chân còn lại của công tắc sẽ nối một sợi dây vào đầu bóng đèn.
• Dây trung tính (N): Từ nguồn điện sẽ được nối vào đầu kia của bóng đèn.

Bạn cần chuẩn bị 1 bộ công tắc, 1 đui đèn, bóng đèn, dây điện, kìm cắt, tuốc nơ vít, bút thử điện và băng dính cách điện.

Các bước thực hiện tiêu chuẩn bao gồm:

• Bước 1: Tắt tất cả các nguồn điện.
• Bước 2: Dùng kìm bóc vỏ ở đầu dây khoảng 1-1,5cm.
• Bước 3: Dây nóng từ nguồn điện sẽ được nối vào chân tương ứng ở công tắc. Tiếp theo, dây nóng từ công tắc sẽ được nối vào 1 chân của đui đèn, chân còn lại của đui đèn sẽ được nối vào dây nguội của nguồn.
• Bước 4: Siết chặt các vít trên công tắc để đảm bảo kết nối. Đảm bảo kết nối không bị lỏng nhưng cũng không quá chặt.
• Bước 5: Lắp công tắc vào ổ cắm trên tường hoặc bảng điện và bật lại cầu dao để kiểm tra hoạt động của công tắc.

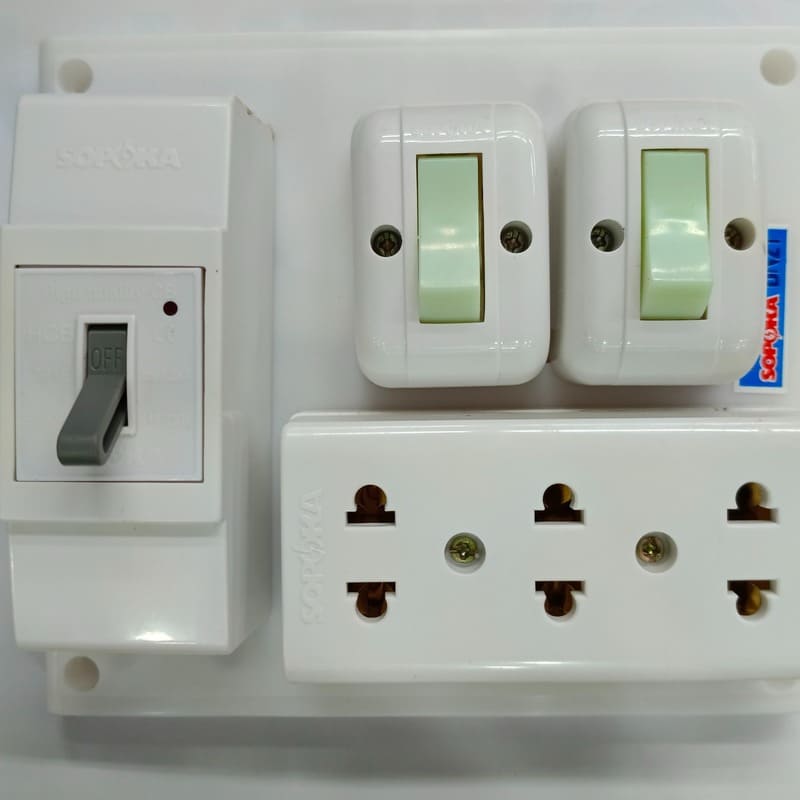

Cách đấu dây 2 công tắc và 1 ổ cắm

Bước 1: Chuẩn bị các dụng cụ cần thiết gồm 2 công tắc, 1 ổ cắm, bóng đèn, dây điện và các dụng cụ điện khác. Đảm bảo ngắt kết nối nguồn điện trước khi thực hiện kết nối.

Bước 2: Xác định chức năng của các loại dây khác nhau

• Dây nguồn: Có chức năng dẫn điện từ nguồn điện lưới tới bảng điện.
• Dây điều khiển: Dùng để dẫn điện từ bảng điện tới công tắc.
• Dây điện ra: Có nhiệm vụ dẫn điện từ bảng điện tới ổ cắm.

Bước 3: Kết nối dây.

Dùng kìm tước lớp vỏ cách điện ở hai đầu dây khoảng 1-1,5cm.

• Dây pha của dây điện: Kết nối với dây nóng của nguồn điện và với chân L của ổ cắm. Tiếp theo, dùng một đoạn dây ngắn nối chân này của ổ cắm với chân đầu vào chung của 2 công tắc (thường có nhãn L).
• Dây trung tính: Được kết nối từ nguồn điện đến chân còn lại của ổ cắm. Dây này cũng sẽ được nối trực tiếp với chân còn lại của bóng đèn.
• Dây nối đất: Nếu ổ cắm có chân nối đất, hãy nối dây này với dây tương ứng từ nguồn điện.
• Chuyển đổi dây đầu ra: Nối chân đầu ra của công tắc 1 với một đầu của bóng đèn 1 bằng dây. Tương tự, dùng dây nối chân ngõ ra của công tắc 2 vào một đầu của bóng đèn 2. Dây lạnh sẽ nối vào đầu kia của cả hai bóng đèn.

Bước 4: Siết chặt các vít tại các kết nối, cố định bảng điện vào tường. Cuối cùng đóng cầu dao lại để kiểm tra hoạt động của 2 công tắc và 1 ổ cắm.

Cách kết nối dây nguồn với phích cắm

Trên thị trường có rất nhiều loại phích cắm khác nhau nhưng quá trình kết nối cũng không khác nhau nhiều. Bạn có thể tham khảo cách kết nối bên dưới.

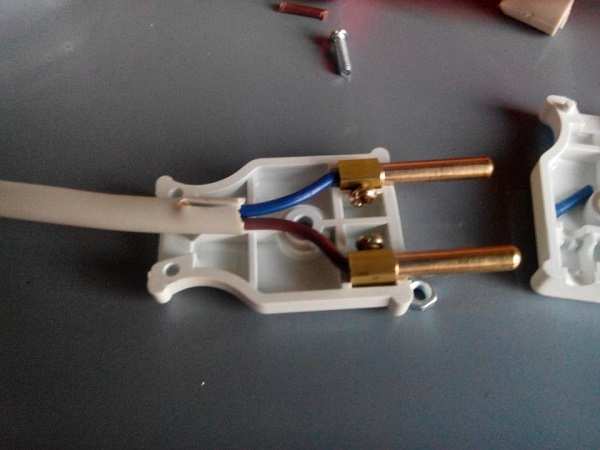

Cách nối dây nguồn vào phích cắm dẹt 2 chân

• Bước 1: Ngắt kết nối tất cả các nguồn điện tại khu vực cần kết nối.
• Bước 2: Chuẩn bị đầy đủ các dụng cụ đấu nối, cách điện như phích cắm, dây điện, tua vít, kìm chuyên dụng, găng tay cách điện.
• Bước 3: Dùng tuốc nơ vít tháo rời 2 phần của phích cắm.
• Bước 4: Dùng kéo cắt phần cuối của dây. Sau đó dùng kìm chuyên dụng tách một đoạn khoảng 2cm trên vỏ dây. Đối với dây điện có nhiều dây đồng nhỏ ở trong lõi, bạn có thể dùng tay xoắn chặt phần lõi đồng ở đầu dây.
• Bước 5: Nới lỏng các vít ở 2 thanh đồng trong phích cắm. Chèn lõi dây xoắn vào 2 lỗ trên thanh kim loại này và siết chặt bằng tuốc nơ vít.
• Bước 6: Lắp lại nắp nhựa của phích cắm và cố định bằng các vít đã tháo trước đó.

Cách kết nối dây nguồn vào phích cắm 3 chân

So với phích cắm dẹt, phích cắm 3 chân có thêm 1 lõi nối đất. Với loại phích cắm này tốt nhất nên sử dụng dây nguồn 3 lõi.

Cách thực hiện cũng tương tự như trên, ở bước đấu dây, bạn lần lượt luồn 3 lõi dây vào 3 lỗ tương ứng trên phích cắm. Sau đó siết chặt bằng tuốc nơ vít là xong.

Lưu ý cách cắm dây nguồn vào ổ cắm

Không chỉ cách nối dây nguồn vào ổ cắm mà khi kết nối với công tắc hoặc phích cắm bạn cũng cần lưu ý:

• Luôn kiểm tra dòng điện trước và sau các thao tác đấu nối để ngăn ngừa sự cố về điện nguy hiểm cho người vận hành.
• Tuân thủ nghiêm ngặt các quy trình kết nối tiêu chuẩn để đảm bảo thiết bị hoạt động tốt.
• Vỏ nhựa của ổ cắm, phích cắm, công tắc cần phải được cố định cẩn thận để không bị lỏng, bung ra trong quá trình sử dụng.
• Ưu tiên lựa chọn các thiết bị điện từ các thương hiệu, nhà phân phối uy tín để đảm bảo an toàn và tuổi thọ cao.

Một số câu hỏi về cách cắm dây nguồn vào ổ cắm

Câu hỏi 1: Tại sao ổ cắm không kết nối được với điện?

Hồi đáp: Ổ cắm không hoạt động sau khi cắm dây nguồn do nhiều nguyên nhân:

• Đầu kết nối bị lỏng, tiếp xúc kém
• Kết nối phân cực sai
• Quá trình bắt vít quá chặt khiến lõi dây bị đứt
• Không có nguồn điện vào ổ cắm…

Bạn cần kiểm tra lại để xác định phương pháp sửa chữa phù hợp.

Câu 2: Dây pha, dây trung tính và dây nối đất của dây nguồn nối vào đâu trên ổ cắm?

Hồi đáp: Dây pha, thường có màu nâu/đỏ, sẽ được nối với chân được đánh dấu L trên ổ cắm. Dây trung tính màu đen/xanh nối với chân cắm có ký hiệu N. Còn dây nối đất màu xanh sọc vàng/vàng sọc xanh sẽ được nối vào chân cắm có ký hiệu 3 đường ngang.
