Cách Tính Tiết Diện Dây Dẫn Điện Phù Hợp Với Ngôi Nhà

Chu Văn An

Dây điện là vật dụng không thể thiếu trong đời sống và sản xuất. Nó là vật trung gian giúp truyền năng lượng điện đến các thiết bị điện. Để đảm bảo an toàn cho các thiết bị điện, khách hàng nên lựa chọn dây dẫn có tiết diện bằng công suất của thiết bị điện. Vậy làm thế nào để tính tiết diện dây dẫn? Hãy cùng tham khảo bài viết sau đây cùng KTH ELECTRIC để biết cách tính diện tích tiết diện dây điện và chọn loại dây phù hợp cho ngôi nhà của mình nhé.

Tiết diện của dây là gì?

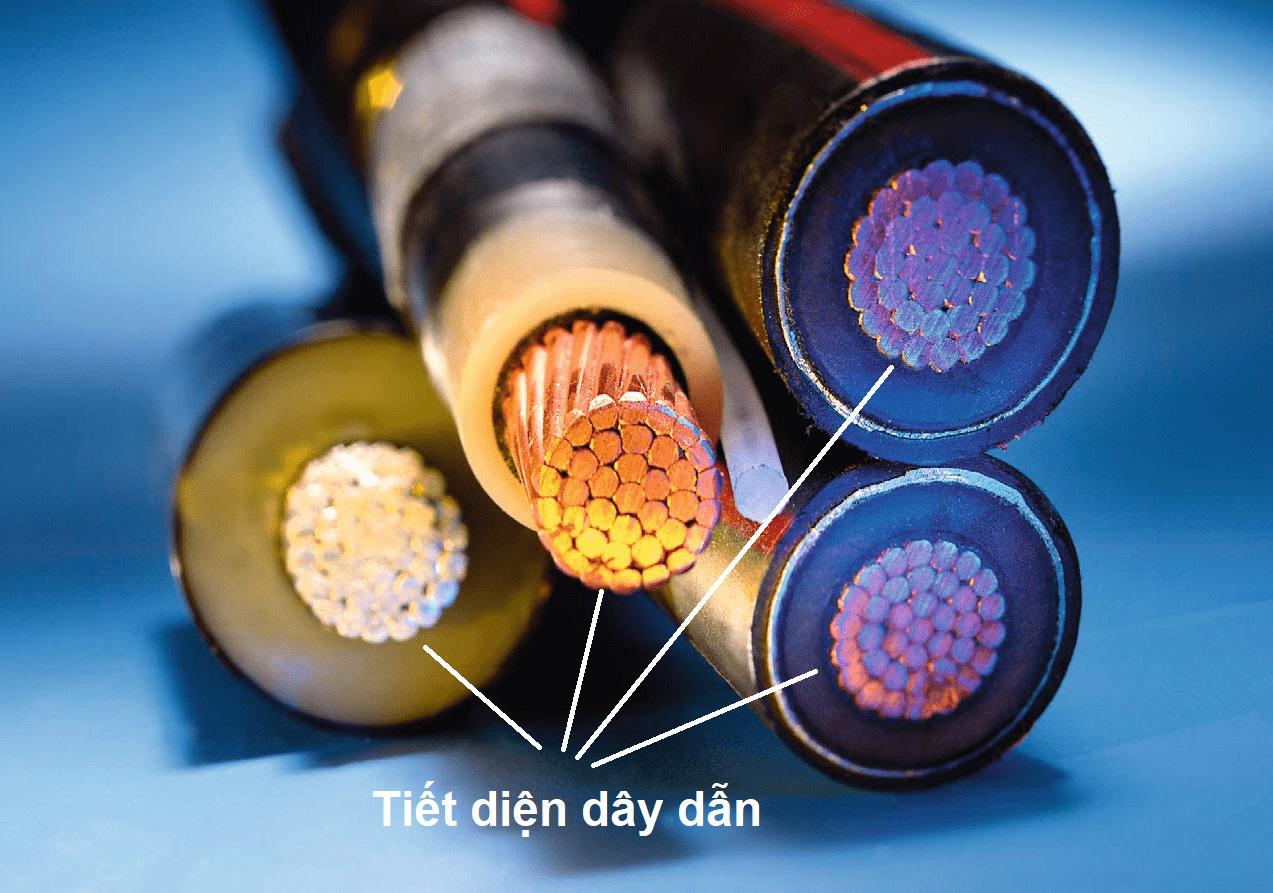

Tiết diện của dây là diện tích phẳng có được khi vuông góc với lõi dây. Vùng này chỉ tính lõi dây chứ không tính vỏ bọc cách điện. Lõi dây thường được làm bằng đồng hoặc nhôm.

Khi cắt vuông góc với chiều rộng của dây, phần cuối của phần cắt sẽ tương ứng với một hình tròn. Diện tích ở cuối mặt cắt là diện tích mặt cắt ngang. Nó có nhiệm vụ truyền tải điện năng tới các thiết bị điện.

Tiết diện dây dẫn là thông số quan trọng thường được nhắc đến khi khách hàng mua dây. Ảnh hưởng của tiết diện dây dẫn:

• Nếu tiết diện dây nhỏ hơn công suất dòng điện sẽ gây ra tình trạng quá tải, khiến dây bị nóng chảy và đứt. Nó có thể gây ra các vấn đề như đoản mạch, cháy nổ.
• Nếu chọn dây có tiết diện lớn hơn công suất sẽ tốn rất nhiều chi phí đầu tư dây và thiết bị hỗ trợ.
• Nếu không chọn dây dẫn có tiết diện phù hợp thì không gian lắp đặt sẽ mất thẩm mỹ.

Vì vậy, khách hàng nên lựa chọn dây dẫn có tiết diện phù hợp. Để làm được điều này, khách hàng nên biết cách tính tiết diện dây. Công thức tính tiết diện của dây dẫn được trình bày dưới đây.

Có thể bạn quan tâm: Sự khác biệt giữa dây và cáp là gì?

Công thức tính tiết diện dây dẫn

Việc tính toán tiết diện dây dẫn vô cùng đơn giản, khách hàng chỉ cần áp dụng công thức sau:

S=I/J

Ở đó:

• S là tiết diện dây dẫn tính bằng mm2
• I là dòng điện chạy qua tiết diện, đơn vị là A
• J là mật độ dòng điện cho phép, đơn vị là A/mm2
• Mật độ dòng điện cho phép thường xấp xỉ bằng 6A/mm2 và 4,5A/mm2

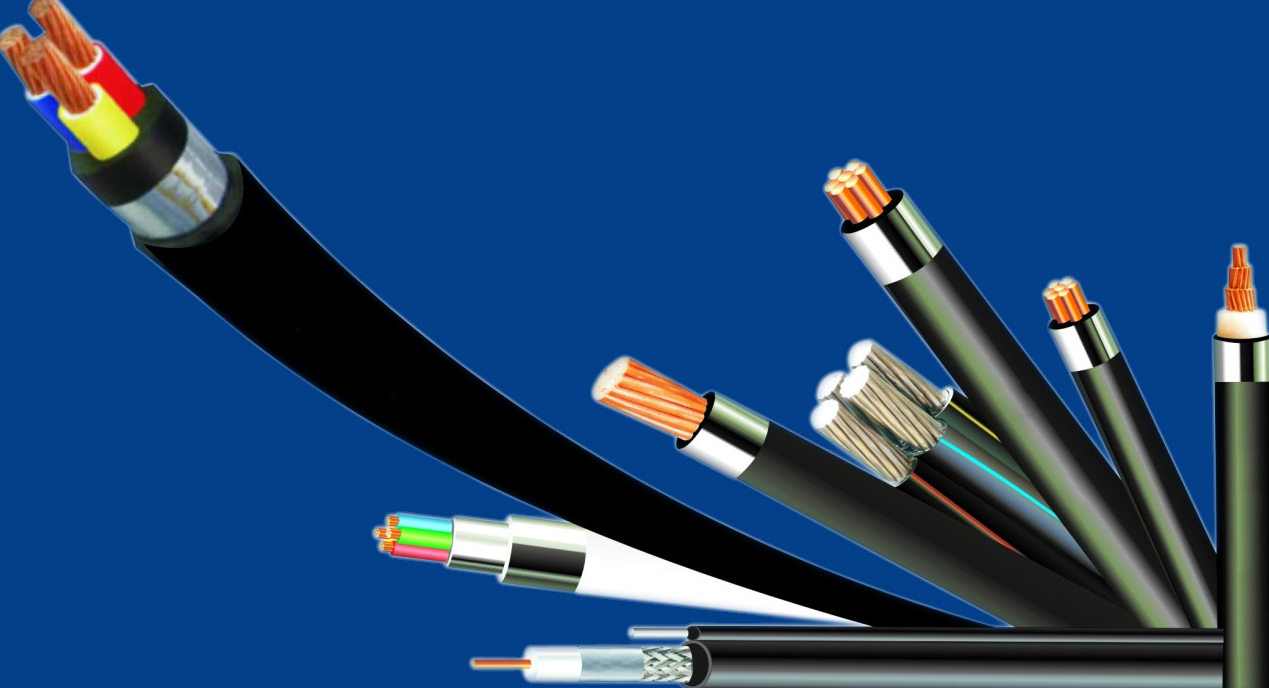

Công thức tính tiết diện dây dẫn

Ngoài công thức trên, khách hàng cũng có thể sử dụng công thức sau để tính tiết diện dây dẫn theo công suất:

S = p*(L/R) = p*L*(l/U)

Ở đó:

• S là tiết diện dây dẫn, đơn vị là m2
• p là điện trở suất, đơn vị là Ωm
• L là chiều dài dây, đơn vị là m
• R là điện trở, đơn vị là Ω
• U là điện áp, đơn vị là V
• I là cường độ dòng điện, đơn vị là A

Xem thêm: Chi tiết cách tính điện năng sử dụng chính xác nhất

Cách chọn dây điện phù hợp cho ngôi nhà của bạn

Khách hàng có thể lựa chọn dây dẫn có tiết diện phù hợp theo các cách sau:

• Tính toán tổng công suất các thiết bị điện và lựa chọn tiết diện dây thích hợp.
• Chọn dây dẫn dựa trên việc nguồn điện đang được sử dụng là một pha hay ba pha.
• Tùy theo từng vị trí mà lựa chọn loại dây phù hợp như dây ngoài trời, dây trong nhà, phòng khách, bếp, phòng ngủ,…
• Lựa chọn dây dẫn có tiết diện phù hợp với đoạn cáp điện kế có khả năng chịu tải lớn.
• Khách hàng nên lựa chọn dây dẫn phù hợp cho từng ngành thiết bị điện.
• Dây dẫn được lựa chọn theo tiêu chuẩn IEC 60439.

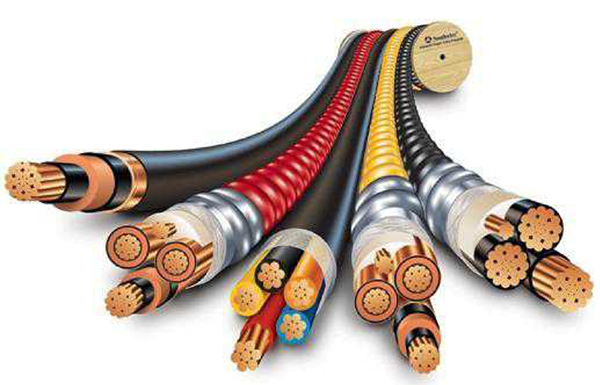

Cách chọn dây điện phù hợp cho ngôi nhà của bạn

Ngoài ra, khách hàng cần lưu ý khi lắp đặt hệ thống dây điện vào hệ thống điện trong nhà:

• Không đặt dây nguồn gần nguồn nhiệt, độ ẩm hoặc gần hóa chất
• Khách hàng nên chia dây điện thành nhiều nhánh để thuận tiện cho việc bảo trì
• Khi đi dây trong ống, khách hàng nên chọn ống có kích thước rộng để dây đi qua dễ dàng.
• Dây cắm vào ống không nên có đầu nối
• Khách hàng phải đảm bảo kết nối chặt chẽ khi nối dây
• Không nối dây dẫn đồng và nhôm trực tiếp với nhau
• Không sử dụng dây có tiết diện nhỏ hơn 0,5 mm2

Xem thêm: Dây điện là gì? Cấu trúc, phân loại, ứng dụng và các lỗi thường gặp

Cách chọn tiết diện dây dẫn theo công suất

Chọn mặt cắt dây dẫn theo công thức là phương pháp phổ biến hiện nay. Nó sẽ giúp phát triển và chuyển đổi hệ thống điện trong các hộ gia đình, nhà máy, khu công nghiệp… Ngoài ra, nếu khách hàng sử dụng dây cáp điện đúng công suất sẽ giúp tiết kiệm chi phí đầu tư thay vì lãng phí điện năng.

Trên mọi thiết bị sử dụng điện đều ghi nhận giá trị công suất. Đơn vị của chúng là W, kW hoặc HP. (Đơn vị chuyển đổi: 1kW=1000W, 1HP=750W). Bảng tra cứu điện dung tiết diện dây dẫn:

Vì vậy, bài viết trên hướng dẫn khách hàng hai phương pháp tính tiết diện dây nhanh nhất và hiệu quả nhất. Để biết thêm chi tiết vui lòng gọi tới số nóng KTH ELECTRIC 0903.742.266 hoặc 0938.984.282
