Cáp chống cháy là gì? Đặc điểm cấu tạo, phân loại và ứng dụng

Chu Văn An

Những năm gần đây, cháy, nổ xảy ra ngày càng nhiều, gây thiệt hại to lớn về người và tài sản. Để giảm thiểu nguy cơ cháy nổ, sử dụng cáp chống cháy đã trở thành xu hướng được nhiều người lựa chọn. Vậy cáp chống cháy là gì? Có bao nhiêu loại cáp chống cháy và ứng dụng chúng như thế nào trong cuộc sống? Bây giờ chúng ta cùng tìm hiểu chi tiết hơn qua bài viết tiếp theo của KTH ELECTRIC nhé.

1. Cáp chống cháy là gì?

Cáp chống cháy là loại cáp được sản xuất đặc biệt để duy trì hoạt động và dẫn điện trong một khoảng thời gian nhất định khi xảy ra hỏa hoạn. Chúng được làm bằng vật liệu đặc biệt giúp giảm khả năng cháy, ngăn lửa cháy lan, tạo ra rất ít khói và không thải ra khí độc khi đốt.

Mục đích chính của cáp chống cháy là đảm bảo các hệ thống khẩn cấp như hệ thống báo cháy, đèn thoát hiểm, máy hút khói vẫn có thể hoạt động, giúp mọi người sơ tán và hỗ trợ chữa cháy.

Do vỏ chống cháy không chứa halogen và không tạo ra khí độc khi xảy ra hỏa hoạn nên cáp chống cháy được sử dụng rộng rãi trong các mạch điện khẩn cấp ở các công trình công cộng, nhà máy và khu vực có yêu cầu an toàn cao.

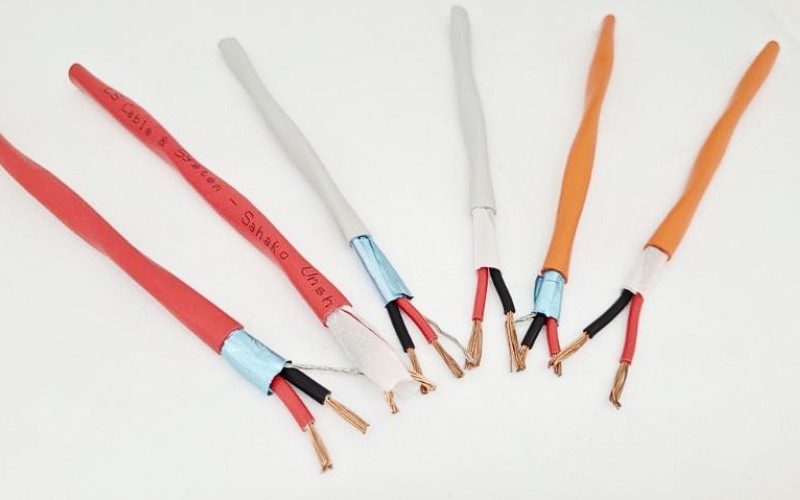

Cáp chống cháy có thể hoạt động ổn định ở nhiệt độ lên tới 300 độ C

Xem thêm: Cáp chống nhiễu là gì? Đặc điểm, ứng dụng và phân loại

2. Tiêu chuẩn cáp chống cháy

• Tiêu chuẩn IEC 60331: Cáp chống cháy có thể chịu được điều kiện nhiệt độ 750 độ C (DKND) trong ít nhất 90 phút.
• Tiêu chuẩn IEC 60332-1: Thử nghiệm cháy lan theo chiều dọc của dây và cáp cách điện đơn. Đo khoảng cách cháy vỏ ≥50mm từ đầu kẹp dây đến đáy. Nếu áp dụng tiêu chuẩn IEEE 383, lửa sẽ không cháy lan lên trên.
• Tiêu chuẩn IEC 60332-3-22 Loại A: Thử nghiệm này yêu cầu vỏ cáp làm bằng vật liệu phi kim loại tương đương 7l/m2 phải được bó thành từng bó trong 40 phút.
• Tiêu chuẩn IEC 60332-3-23 Loại B: Thử nghiệm này yêu cầu vỏ cáp làm bằng vật liệu phi kim loại tương đương 3,5l/m2 phải được bó trong 40 phút.
• Tiêu chuẩn IEC 60332-3-24 Loại C: Thử nghiệm này yêu cầu bó vỏ cáp làm bằng vật liệu phi kim loại tương đương 1,5l/m2 trong 40 phút.
• Tiêu chuẩn CNS 11174: Điều kiện đốt ở 840 độ C trong 30 phút:
• Tiêu chuẩn BS 6387 Loại A: Chịu lửa ở nhiệt độ 650 độ C trong 3 giờ.
• Tiêu chuẩn BS 6387 loại B: chịu lửa ở nhiệt độ 750 độ C trong 3 giờ.
• Tiêu chuẩn BS 6387 Loại C: Chịu lửa ở nhiệt độ 950°C trong 3 giờ.
• Tiêu chuẩn BS 6387 Loại W: Chịu lửa ở nhiệt độ 650°C khi có nước trong 15 phút. Sau đó, cáp phải chịu thêm 15 phút nữa khi bị phun nước vào nó.
• Loại tiêu chuẩn BS 6387
• Tiêu chuẩn BS 6387 Loại Y: Chống cháy khi tác động ở nhiệt độ 750°C trong 15 phút.
• Tiêu chuẩn BS 6387 Loại Z: Chống cháy khi tác động ở nhiệt độ 950 độ C trong 15 phút.

3. Cấu tạo cáp chống cháy

Giống như các loại cáp khác, cáp chống cháy có cấu trúc một lõi hoặc nhiều lõi. Vật liệu cách nhiệt đàn hồi (XLPE, EPR, SiR hoặc LSOH) thay thế nhựa dẻo (EVA, PE hoặc PVC) đáp ứng yêu cầu khắt khe của môi trường nhiệt độ cao.

3.1. Lớp lõi dẫn điện

Để đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao, lõi dẫn của cáp chống cháy thường sử dụng dây dẫn tròn, đồng, bện chặt. So với dây nhôm, dây đồng có điểm nóng chảy cao hơn (1085°C), độ dẫn điện tốt hơn và có thể chịu được nhiệt độ cao hiệu quả hơn. Đồng thời, cấu trúc dây dẫn hình tròn giúp tăng cường độ bền cơ học và khả năng liên kết chặt chẽ với lớp cách điện mica, từ đó nâng cao hiệu suất truyền tải điện của cáp.

3.2. Lớp chống cháy

Lớp chống cháy thường được làm bằng vật liệu có khả năng chịu nhiệt cao như mica. Bên ngoài lõi dẫn điện thường được bọc 2 lớp mica, có độ chồng lên nhau ít nhất 30%.

Chiều rộng, độ dày và độ che phủ của lớp mica phải được đảm bảo chính xác trong quá trình sản xuất để tạo thành hàng rào bảo vệ hiệu quả, tránh rò rỉ, đứt gãy, đảm bảo an toàn cho hệ thống điện.

3.3.Lớp cách nhiệt

Lớp cách nhiệt là tuyến phòng thủ phía sau lớp chống cháy. Được làm từ vật liệu polyethylene liên kết ngang chống cháy, lớp cách nhiệt này không chỉ bảo vệ cáp khỏi cháy mà còn giúp kéo dài tuổi thọ của sản phẩm.

3.4.Vỏ bảo vệ

Lớp vỏ bảo vệ của cáp chống cháy có vai trò quan trọng trong việc đảm bảo cáp hoạt động ổn định khi xảy ra hỏa hoạn. Tuy nhiên, vỏ bị oxy hóa mạnh khi tiếp xúc với nhiệt độ cao, đặc biệt trên 250°C.

Quá trình oxy hóa này không chỉ làm giảm tuổi thọ của cáp mà còn tạo ra các chất độc hại như oxit đồng (CuO), có thể gây nguy hiểm cho sức khỏe con người nếu hít phải hoặc tiếp xúc. Vì vậy, các nhà sản xuất thường sử dụng vật liệu LSHF (không chứa halogen ít khói) để làm vỏ nhằm hạn chế tối đa việc sinh ra khói độc và khí độc trong quá trình đốt cháy.

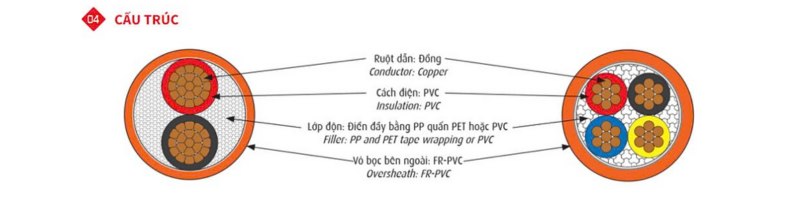

Thi công cáp chống cháy

Bây giờ hãy xem: Cáp điều khiển là gì? Phân loại?

4. Phân loại cáp chống cháy

4.1. Các loại cáp chống cháy thông dụng: đồng/mica/XLPE/FR-PVC

Ký hiệu thông dụng của cáp chống cháy là Cu/Mica/XLPE/FR-PVC. Loại cáp này có vỏ ngoài chống cháy được làm bằng FR-PVC và FR-CL. PVC, còn được gọi là polyvinyl clorua, là vật liệu phổ biến được sử dụng trong sản xuất lớp phủ cách điện cáp.

Vật liệu này được biết đến là rất linh hoạt, dễ tìm và chi phí thấp. Ngoài ra, khi được sử dụng làm vỏ bọc, nó giúp tăng độ bền của cáp đồng thời có khả năng chống nước, dầu và nhiệt. Vì vậy, cáp có vỏ bọc này có khả năng chống cháy tốt hơn.

Tuy nhiên, nếu cáp làm việc ở nhiệt độ cao trong thời gian dài, vỏ bọc PVC dễ cháy, sinh ra khói và khí độc, gây nguy hiểm cho người sử dụng. Vì vậy, loại cáp này chủ yếu được sử dụng ở môi trường trong nhà, nơi có nhiệt độ tương đối ổn định và hạn chế tiếp xúc trực tiếp với ánh nắng mặt trời để tránh tình trạng xuống cấp nhanh chóng.

4.2. Cáp chống cháy khí không độc hại ít khói: Cu/Mica/XLPE/LSHF

Cu/Mica/XLPE/LSFH là tên viết tắt của cáp chống cháy ít khói, khí không độc hại. Loại cáp này có vỏ chống cháy được làm bằng LSFH (còn gọi là LSZH hoặc LSOH).

Vật liệu này được làm bằng polyetylen và chứa ít hoặc không chứa clo. Sử dụng chất liệu này làm lớp bọc giúp tăng độ bền cho cáp, có khả năng chịu nhiệt tốt, chống cháy, chống thấm nước hiệu quả.

Đặc biệt, do LSFH không chứa halogen nên khi cháy vỏ cáp tạo ra rất ít khói trắng và không sinh ra khí độc. Điều này làm tăng sự an toàn cho người dùng và thiết bị trong quá trình vận hành. Ngoài ra, LSZH còn có khả năng ngăn chặn cháy lan, giúp hạn chế tổn thất khi xảy ra tai nạn.

4.3. Cáp chống cháy lai đồng/cao su silicone/không khói halogen

Cáp chống cháy bọc silicon được thiết kế đặc biệt để hoạt động hiệu quả trong điều kiện nhiệt độ khắc nghiệt, từ môi trường lạnh -60 độ C đến những nơi có nhiệt độ cao. Do silicon có khả năng chịu nhiệt và độ bền rất tốt nên loại cáp này được sử dụng rộng rãi trong luyện kim, hàng không, đóng tàu, sản xuất vật liệu xây dựng và các ngành công nghiệp khác.

5. Khi nào nên sử dụng cáp chống cháy?

Trong trường hợp hỏa hoạn, dây cáp truyền thống dễ bị nóng chảy và gây đoản mạch, làm tăng nguy cơ cháy nổ và thải ra khí độc. Với khả năng chịu được nhiệt độ cao, ngăn ngừa cháy lan và đảm bảo hoạt động liên tục, cáp chống cháy là giải pháp tốt nhất để đảm bảo tính toàn vẹn và do đó đặc biệt phù hợp với các hệ thống sau:

• Hệ thống khẩn cấp: Hệ thống chiếu sáng khẩn cấp, báo cháy, hệ thống thông tin viễn thông và điều khiển thang máy dựa vào dây cáp để vận hành trong quá trình sơ tán.
• Cơ sở hạ tầng quan trọng: Bệnh viện, trung tâm dữ liệu, sân bay và trung tâm giao thông đòi hỏi nguồn điện và thông tin liên lạc không bị gián đoạn.
• Môi trường nguy hiểm: Các giàn khoan dầu, nhà máy hóa chất và các khu vực đòi hỏi dây cáp có thể chịu được nhiệt độ cực cao và môi trường khắc nghiệt.

Mẹo: Cách phân biệt cáp nguồn và cáp điều khiển

6. Ưu Điểm Và Nhược Điểm Của Cáp Chống Cháy

Thuận lợi:

• Hạn chế cháy nổ: Khi xảy ra cháy, cáp chống cháy sẽ có tác dụng hạn chế lửa lan vào lõi, từ đó làm tăng nguy cơ cháy nổ.
• Bảo vệ an toàn tính mạng và tài sản của người dân: Việc sử dụng cáp chống cháy giúp bảo vệ tài sản và tính mạng khi có hỏa hoạn vì chúng giúp giảm nguy cơ cháy nổ.
• Dễ dàng sửa chữa và bảo trì: Trong trường hợp xảy ra sự cố, cáp chống cháy có thể được thay thế dễ dàng mà không ảnh hưởng nhiều đến hệ thống truyền tải điện hoặc truyền tải thông tin.

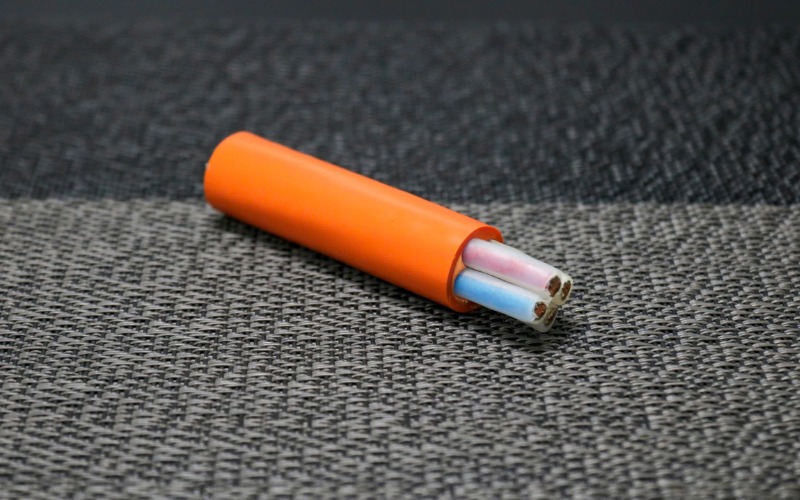

Cáp chống cháy giúp hạn chế cháy nổ khi có hỏa hoạn, bảo vệ tính mạng, tài sản con người

Tìm hiểu dây nối đất là gì, thiết bị nào cần sử dụng và cách nối dây

thiếu sót

Một nhược điểm của cáp chống cháy cần lưu ý là một số loại cáp có thể sinh ra khói và khí độc khi đốt, có thể nguy hiểm đến tính mạng nếu hít phải. Khi chọn mua dây cáp, bạn cần kiểm tra kỹ kết cấu vỏ chống cháy có đảm bảo hạn chế khói và khí độc hay không.

Trên đây, Huanglai Electric đã giới thiệu chi tiết nhất về cáp chống cháy là gì, cấu tạo, đặc điểm và phân loại của chúng. Với khả năng chịu được nhiệt độ cao, ngăn ngừa cháy lan và đảm bảo hoạt động liên tục của các hệ thống quan trọng, cáp chống cháy giờ đây đã trở thành một phần không thể thiếu trong các công trình xây dựng.
