Cáp điện CV là gì? Cấu tạo, chức năng và tính ứng dụng

Với khả năng truyền tải điện áp lên đến 600V, cáp điện CV được sử dụng rộng rãi trong hệ thống điện dân dụng và công nghiệp. Tìm hiểu về cấu tạo, tính chất, chức năng và ứng dụng thực tế của loại cáp này trong bài viết sau đây của chúng tôi.

Cáp nguồn CV là gì?

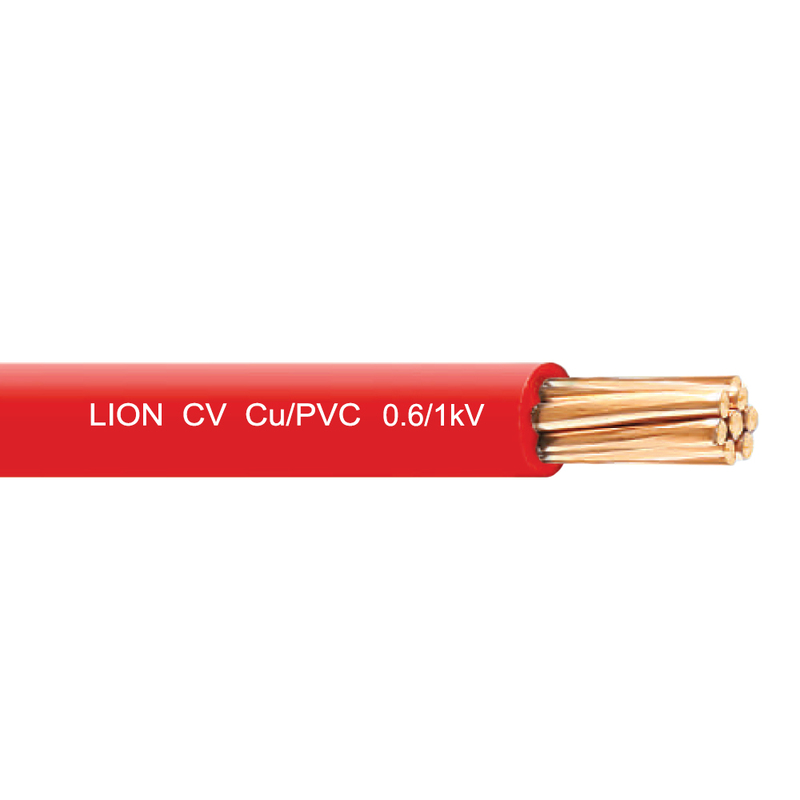

Cáp nguồn CV là loại cáp điện hạ thế có khả năng truyền tải ở mức điện áp lên đến 600V. Loại cáp này được cấu tạo từ 7 hoặc 19 sợi đồng xoắn đồng tâm, được bọc ngoài một lớp PVC cách điện chất lượng cao. Lõi cáp được làm bằng đồng và có thể chịu được nhiệt độ lên tới 70 độ C. Trong trường hợp xảy ra đoản mạch không quá 5 giây, lõi cáp CV có thể chịu được nhiệt độ tối đa lên tới 160 độ C.

Cáp CV được thiết kế và sản xuất theo tiêu chuẩn QCVN 04:2009 của Bộ Khoa học, Công nghệ và Ứng dụng, phù hợp truyền tải điện trong môi trường lắp đặt cố định như đường ống chịu lực, đường ống chống rò rỉ, cố định trên trần, tường…

Ký hiệu của cáp CV là CV, trong đó:

• C: Ký hiệu của đồng, vật liệu chính cấu thành nên lõi cáp.
• V: PVC, vật liệu cách điện của lớp vỏ bảo vệ ngoài cùng.

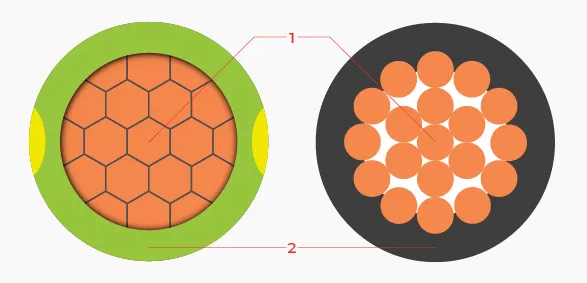

Cấu tạo của cáp điện CV

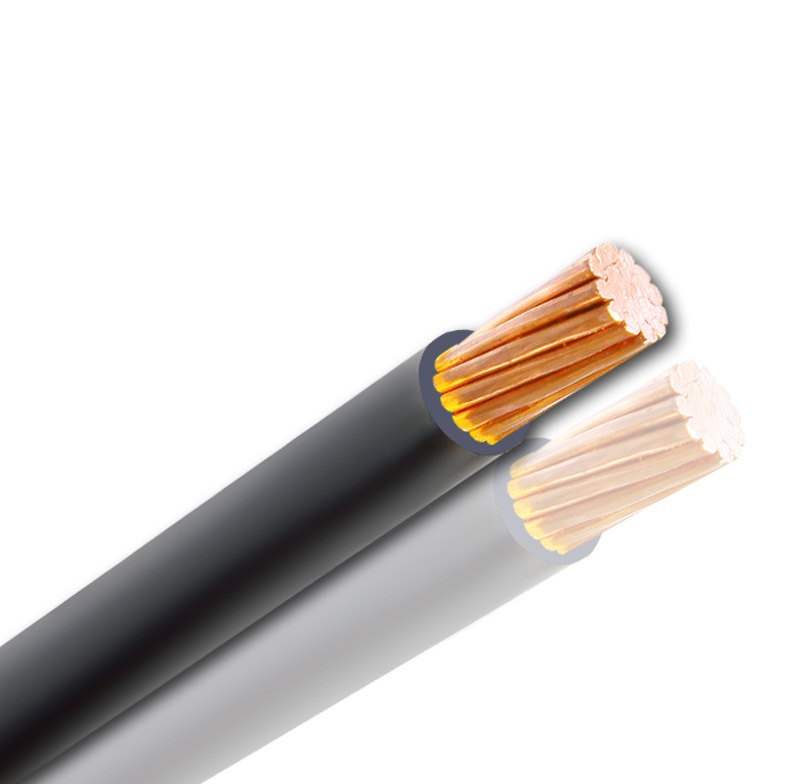

Cáp điện CV có kết cấu tương đối đơn giản với hai thành phần chính: lõi đồng dẫn điện và lớp cách điện PVC.

• Lõi dẫn điện: Gồm 7 hoặc 19 dây đồng xoắn đồng tâm tạo độ linh hoạt tối ưu. Tiết diện lõi dao động từ 4mm2 đến 500mm2 tùy theo từng nhu cầu sử dụng.
• Lớp cách nhiệt: Được làm từ nhựa Polyvinyl Chloride cao cấp có đặc tính cách điện, chống va đập, tác động từ nhiệt độ, độ ẩm. Lớp vỏ bên ngoài thường có các màu cơ bản như đen, đỏ, cam, xanh dương hoặc xanh vàng.

Ngoài ra, một số loại cáp CV đặc biệt còn được trang bị lớp PVC cứng hoặc nylon chống mài mòn để tăng độ bền khi lắp đặt ngoài trời hoặc trong môi trường nhiệt độ cao.

Xem thêm: Dây điện CVV là gì? Cấu trúc, tiêu chuẩn và ứng dụng

Đặc tính kỹ thuật của cáp điện CV

Cáp điện CV được khuyến nghị lắp đặt cố định trong hệ thống điện dân dụng vì một số đặc tính kỹ thuật điển hình sau:

• Cấp điện áp: 0,6/ 1kV
• Điện áp thử nghiệm: 3,5kV (tối đa 5 phút)
• Nhiệt độ làm việc lâu dài: 70 độ C
• Nhiệt độ tối đa trong trường hợp ngắn mạch (không quá 5 giây):

1. Tiết diện >300mm2: 140 độ C
2. Tiết diện 300mm2: 160 độ C

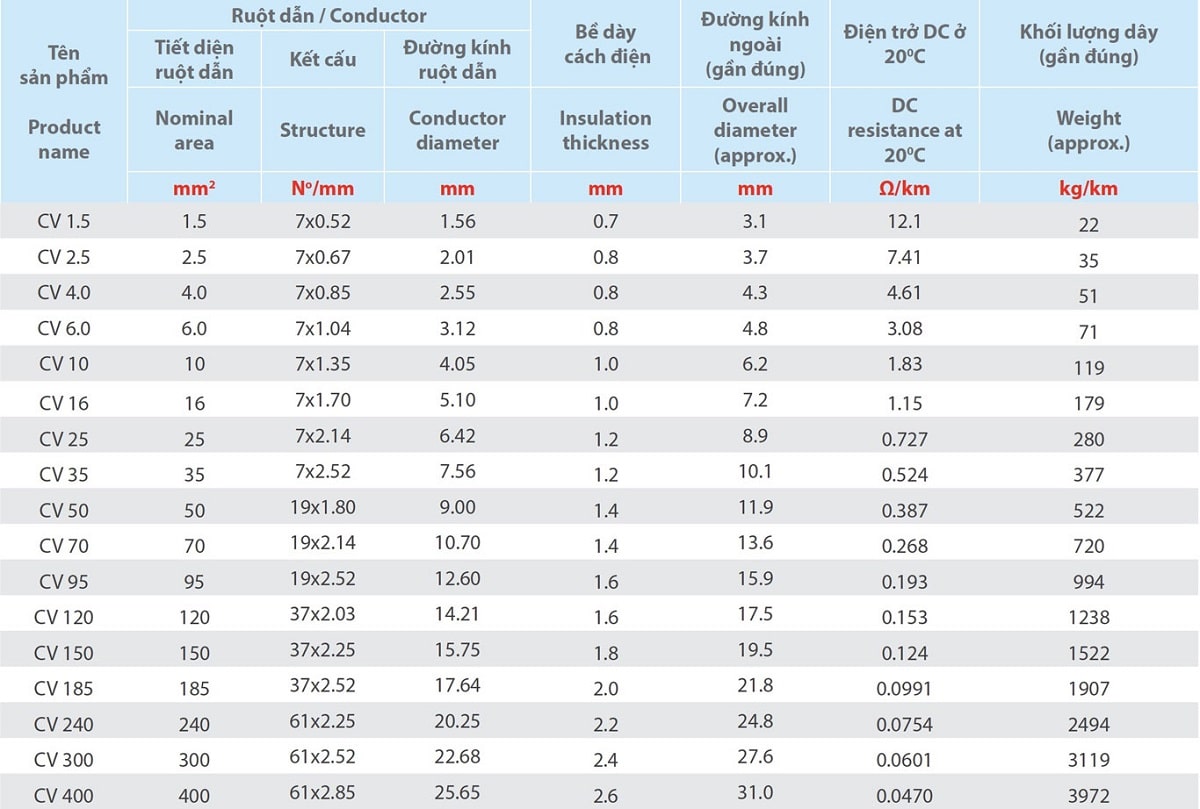

Bảng tra cứu thông số kỹ thuật các loại cáp điện CV mang thương hiệu Cadivi

Ứng dụng của cáp điện CV

Dây cáp điện CV được đánh giá cao ở khả năng dẫn điện, cách điện và tiết kiệm năng lượng trong quá trình sử dụng. Vì vậy, loại cáp điện này được sử dụng phổ biến trong hệ thống điện dân dụng và công nghiệp.

Trong điện dân dụng

• Hệ thống điện gia dụng: Cáp CV là sự lựa chọn tối ưu cho việc đi dây cố định trên tường hoặc âm tường để kết nối hệ thống công tắc, ổ cắm hoặc đèn trong các phòng riêng biệt.
• Văn phòng, tòa nhà cao tầng: Cáp nguồn CV được sử dụng để cấp nguồn cho các thiết bị điện tử, thiết bị văn phòng, hệ thống chiếu sáng, hệ thống điều hòa không khí, camera an ninh, điều khiển cửa…
• Công trình công cộng: Chịu trách nhiệm truyền tải điện năng cho hệ thống chiếu sáng công cộng hoặc sử dụng trong các tủ điện nhẹ ngoài trời…

Trong điện công nghiệp

• Nhà máy, xí nghiệp: Cung cấp năng lượng cho các máy móc thiết bị có công suất vừa và nhỏ điển hình là hệ thống chiếu sáng cho các khu công nghiệp.
• Hệ thống điều khiển: Chịu trách nhiệm kết nối các cảm biến, bộ điều khiển hoặc lắp đặt trong các bảng điều khiển nhỏ.
• Ứng dụng đặc biệt: Trong một số trường hợp, cáp nguồn CV đóng vai trò là dây dẫn cho hệ thống năng lượng mặt trời quy mô nhỏ hoặc một số ứng dụng ngoài trời có mái che.

Xem thêm: Dây điện CXV là gì? Cấu tạo, ứng dụng và so sánh với dây điện CVV

Ưu nhược điểm của cáp điện CV

Chi tiết về ưu điểm và nhược điểm của cáp CV có trong bảng sau của chúng tôi:

Lợi thế	Nhược điểm
Tính dẫn điện tốt nếu chọn đúng tiết diện lõi đồng Vỏ PVC có khả năng cách điện ổn định, giảm thiểu nguy cơ cháy nổ, rò rỉ điện Độ bền cao nếu tuân thủ các yêu cầu về môi trường lắp đặt thích hợp Dễ uốn cong nên thuận tiện cho quá trình thi công và lắp đặt Giá cả hợp lý so với một số loại cáp khác Kích thước và màu sắc đa dạng phù hợp với nhu cầu khác nhau	Khả năng chịu nhiệt hạn chế, không thích hợp với môi trường khắc nghiệt Khả năng chống cháy thấp và có thể tạo ra khói độc khi đốt Không thích hợp để hoạt động ở điện áp cao nên ứng dụng bị hạn chế Khả năng chống nhiễu điện từ kém Tuổi thọ thấp, có thể bị nứt và lão hóa nếu lắp đặt ngoài trời

Xét về ưu và nhược điểm, cáp điện CV vẫn là lựa chọn tối ưu cho các hệ thống điện đơn giản, đặc biệt là điện gia dụng, giúp giảm chi phí đầu tư, lắp đặt.

Cách chọn cáp nguồn CV phù hợp

Việc lựa chọn đúng loại cáp điện không chỉ tối ưu hóa hiệu suất hệ thống, đảm bảo an toàn, tiết kiệm năng lượng mà còn giảm chi phí vận hành, lắp đặt. Dưới đây là một số tiêu chí quan trọng cần lưu ý trong quá trình lựa chọn cáp nguồn CV:

Mặt cắt dây dẫn

Dựa vào cường độ dòng điện, công thức tính tiết diện dây dẫn cơ bản như sau:

S = tôi/J

Trong đó:

• S: Tiết diện dây dẫn (mm2)
• I: Cường độ dòng điện (A)
• J: Mật độ dòng điện cho phép (A/mm2)

Vì vậy cần tính toán tiết diện cáp phù hợp với cường độ dòng điện để tránh tình trạng quá tải, quá nhiệt.

Điện áp định mức

Cáp nguồn CV được thiết kế để hoạt động ở điện áp lên đến 600V, tuy nhiên, điện áp thông dụng thường là 300/500V, 450/750V và 0,6/1kV. Cáp được chọn cũng cần phải tương thích với điện áp định mức của hệ thống để hạn chế vấn đề quá điện áp.

Môi trường hoạt động

Cáp điện CV chỉ thích hợp lắp đặt cố định ở môi trường trong nhà, nên nếu môi trường hoạt động có các yếu tố khắc nghiệt như nhiệt độ, độ ẩm thì bạn nên cân nhắc lựa chọn loại dây có khả năng chịu nhiệt, chống ẩm tốt hơn.

Ứng dụng cụ thể

Hệ thống chiếu sáng, nguồn điện cho thiết bị hay mạch điều khiển… đều có những yêu cầu riêng về đặc tính của cáp CV. Vì vậy, cần lựa chọn loại cáp CV phù hợp dựa trên đặc điểm của hệ thống điện hoặc yêu cầu cụ thể của ứng dụng.

Xem chi tiết tại: Hướng dẫn tính toán lựa chọn phụ tải dây điện tiêu chuẩn kỹ thuật

Thương hiệu cáp điện CV nổi tiếng

Thị trường hiện nay có 2 thương hiệu dây cáp điện có thị phần lớn là Cadisun và Cadivi, phù hợp với đặc điểm của thị trường miền Bắc và miền Nam.

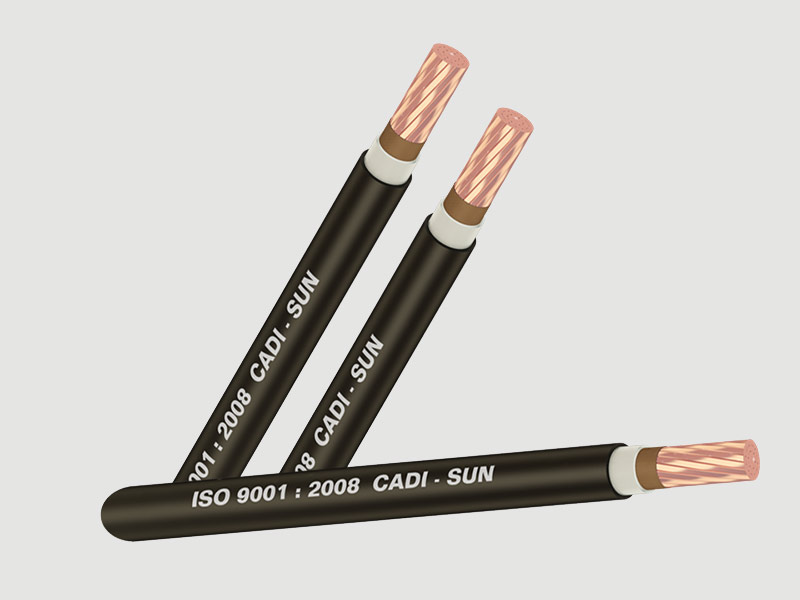

Cáp nguồn CV Cadisun

Cáp điện CV Cadisun thuộc danh mục sản phẩm của Công ty Cổ phần Dây và Cáp Điện Thượng Đình. Với hệ thống máy móc, thiết bị nhập khẩu từ Châu Âu, được sản xuất trên dây chuyền hiện đại, khép kín, dây cáp điện CV Cadisun đáp ứng các tiêu chuẩn cao nhất về chất lượng và an toàn. Ngoài ra, nguyên liệu công ty sử dụng cũng được nhập khẩu trực tiếp từ nước ngoài, đảm bảo lõi dẫn điện bằng đồng có độ tinh khiết lên tới 99,99%.

Xem bảng giá cáp Cadisun CV tại: Bảng giá cáp điện Cadisun mới | Đầy đủ & chi tiết

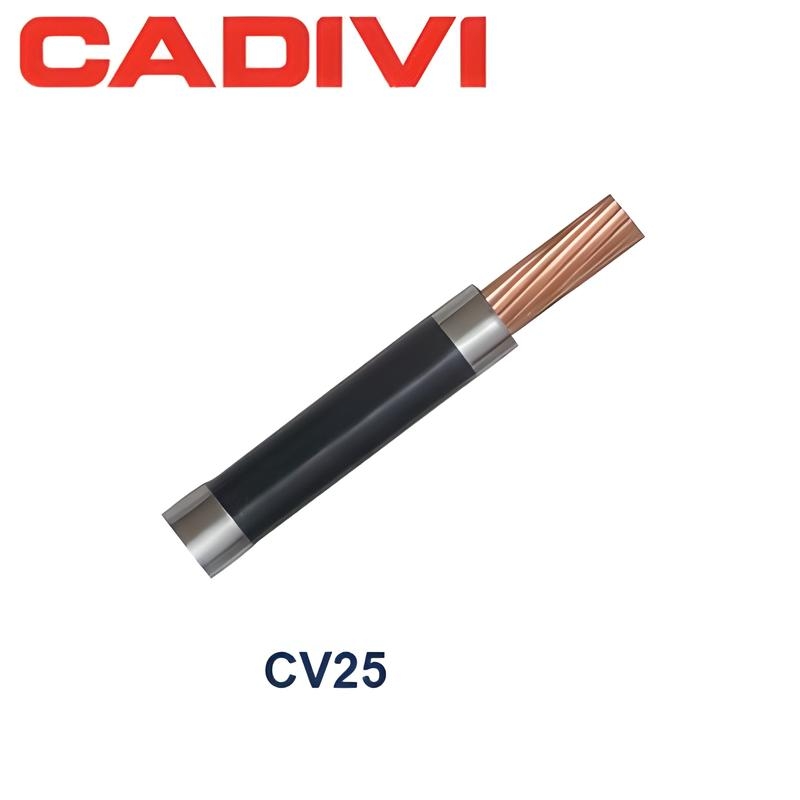

Cáp điện CV Cadivi

Đây là sản phẩm của Công ty Cổ phần Dây cáp điện Việt Nam – một “ông lớn” trong lĩnh vực dây cáp điện khu vực phía Nam.

Cáp Cadivi CV có ưu điểm vượt trội về tính dẫn điện cũng như cách điện với lớp PVC bảo vệ chất lượng cao. Sản phẩm được sản xuất trên dây chuyền công nghệ tiên tiến, đạt tiêu chuẩn ISO và một số tiêu chuẩn quốc tế như: AS, BS, IEC, ASTM, UL,… Tuy nhiên xét về giá thành thì cáp điện CV của Cadivi nhỉnh hơn cáp điện Cadisun một chút. Ngược lại, cáp nguồn CV của Cadivi lại phù hợp hơn khi lắp đặt trong hệ thống điện công nghiệp.

Xem bảng giá cáp điện Cadivi CV tại: Bảng giá cáp điện Cadivi mới | Đầy đủ & chi tiết

Là đại lý cấp 1 của các thương hiệu dây cáp điện nổi tiếng trên thị trường hiện nay như: Cadivi, Cadisun, Trần Phú,… Trường Chu Văn An cam kết cung cấp sản phẩm chính hãng, mới 100% trong mọi giao dịch. Mua tại Trường Chu Văn An, Khách hàng sẽ được hưởng thời gian bảo hành dài nhất và chính sách bảo hành hấp dẫn nhất, kèm theo hệ số chiết khấu ưu đãi cho các dự án, công trình lớn.

Một số câu hỏi liên quan đến cáp nguồn CV

Câu hỏi 1: Cáp CV có phù hợp để lắp đặt ngoài trời không?

Hồi đáp: Không. Loại cáp này được thiết kế để lắp đặt trong nhà. Trường hợp cần lắp đặt ngoài trời, bạn nên:

• Lắp đặt ở nơi có mái che, tránh để dây trực tiếp dưới ánh nắng mặt trời.
• Đặt trong ống bảo vệ hoặc thang kín.

Câu 2: So sánh nhanh cáp nguồn CV và cáp nguồn CXV?

Hồi đáp: Sự khác biệt lớn nhất giữa hai loại cáp này nằm ở lớp cách điện. Cáp CV có lớp cách điện PVC, trong khi cáp CXV có lớp cách điện XLPE, có ưu điểm là chịu nhiệt, chống cháy, chống ẩm và độ bền cơ học cao hơn. Tuy nhiên, cáp CV có giá thành rẻ hơn rất nhiều nên phù hợp với hệ thống điện gia đình.
