Cáp công tơ là loại cáp dùng để nối các cột, công tơ trong hệ thống điện gia dụng và công nghiệp nhỏ. Với thiết kế độc đáo, cáp điện kế không chỉ đảm bảo truyền tải điện an toàn, ổn định mà còn đáp ứng các tiêu chuẩn khắt khe về độ bền và chống giả mạo. Trong bài viết này, hãy cùng KTH ELECTRIC Điền tìm hiểu thêm về cáp điện kế là gì và những thông tin liên quan.

1. Cáp điện kế là gì?

Cáp công tơ điện hay còn gọi là cáp Muller hoặc Cáp vào dịch vụ (SEC), là loại cáp chuyên dụng dùng để kết nối nguồn điện từ cột điện chính đến công tơ điện trong nhà, tòa nhà. Cáp đồng hồ Muller là loại cáp nguồn 2 đến 4 lõi có băng nhôm chống trộm và dây dẫn bằng đồng. Bên ngoài được cách nhiệt bằng nhựa PVC, lớp trám làm bằng vật liệu PP và được bọc bằng nhựa PET hoặc PVC.

Tùy thuộc vào loại cáp bạn chọn, cấu trúc và lõi sẽ khác nhau. Nhưng chúng đều có chức năng truyền tải và phân phối điện công nghiệp và dân dụng, tần số 50Hz, điện áp 0,6/1kV và lắp đặt cố định.

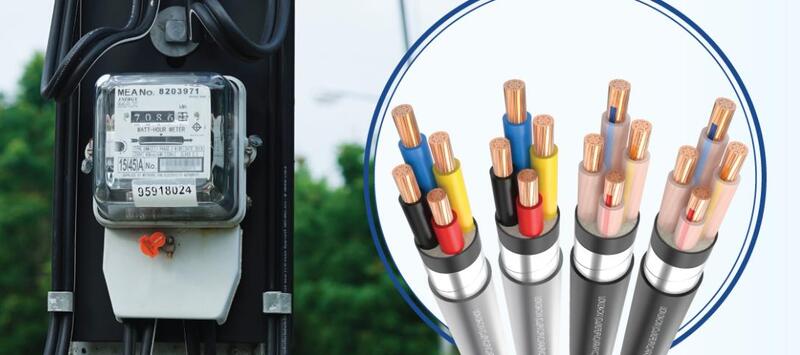

Cáp điện kế còn được gọi là cáp Muller hoặc Cáp vào dịch vụ (SEC)

Xem thêm: Cáp chống cháy – Định nghĩa và công dụng

2. Cấu tạo cáp điện kế

Cấu trúc của cáp Miller thường bao gồm các lớp chính sau:

• nhạc trưởng: Được làm bằng đồng hoặc nhôm, nó bao gồm nhiều sợi nhỏ xoắn lại với nhau để tăng tính linh hoạt và độ dẫn điện. Tùy theo loại cáp mà số lõi thường là 2 – 4 lõi.
• Mức độ cách nhiệt: Được làm chủ yếu từ chất liệu nhựa PVC hoặc XLPE, có khả năng cách điện, chống ẩm và chịu nhiệt cao, đảm bảo an toàn trong quá trình sử dụng.
• Lớp điền hình tròn: Sợi Polypropylen (PP) hoặc PVC được sử dụng để tăng độ bền cơ học và duy trì hình dạng của cáp.
• Màn hình kim loại: Được làm chủ yếu bằng nhôm, giúp chống trộm điện và cải thiện khả năng chống nhiễu.
• vỏ bọc: Lớp bảo vệ cuối cùng được làm bằng nhựa PVC có khả năng chịu được các tác động của môi trường như va đập, độ ẩm và tia UV.

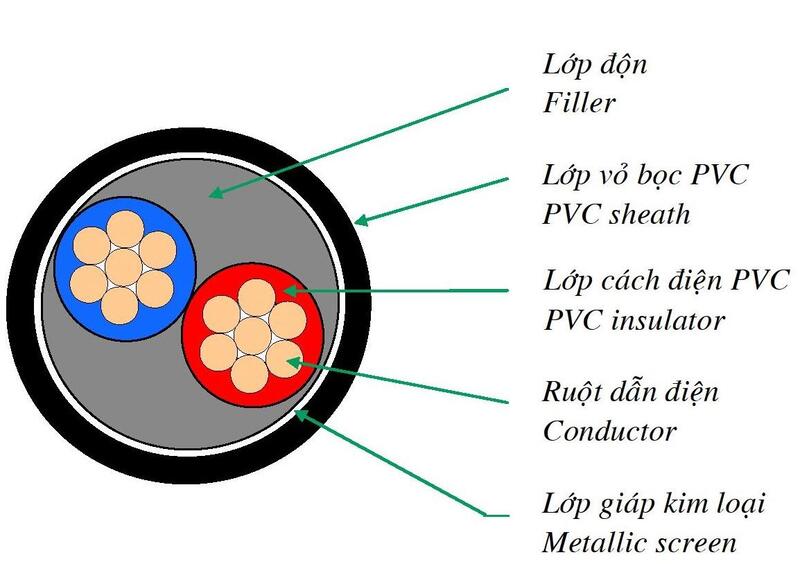

Thi công cáp điện kế Muller

3. Các loại cáp điện kế thông dụng

Cáp điện kế có thể được chia thành nhiều loại khác nhau dựa trên một số tiêu chí:

1. Vật liệu dẫn điện:

• Cáp điện kế lõi đồng (DK-CVV hoặc DK-CXV): Sử dụng lõi đồng nguyên chất nên độ dẫn điện cao và ổn định.
• Cáp điện kế lõi nhôm (DK-AVV): Sử dụng lõi hợp kim nhôm nên nhẹ hơn và giá thành thấp hơn so với cáp đồng.

2. Số lượng lõi:

• Cáp 2 lõi: Đây là loại phổ biến và thường được sử dụng trên đường dây 1 pha.
• Cáp 3 lõi: gồm 2 lõi pha và 1 lõi trung tính/đất.
• Cáp 4 lõi: gồm 3 lõi pha và 1 lõi trung tính/lõi đất.

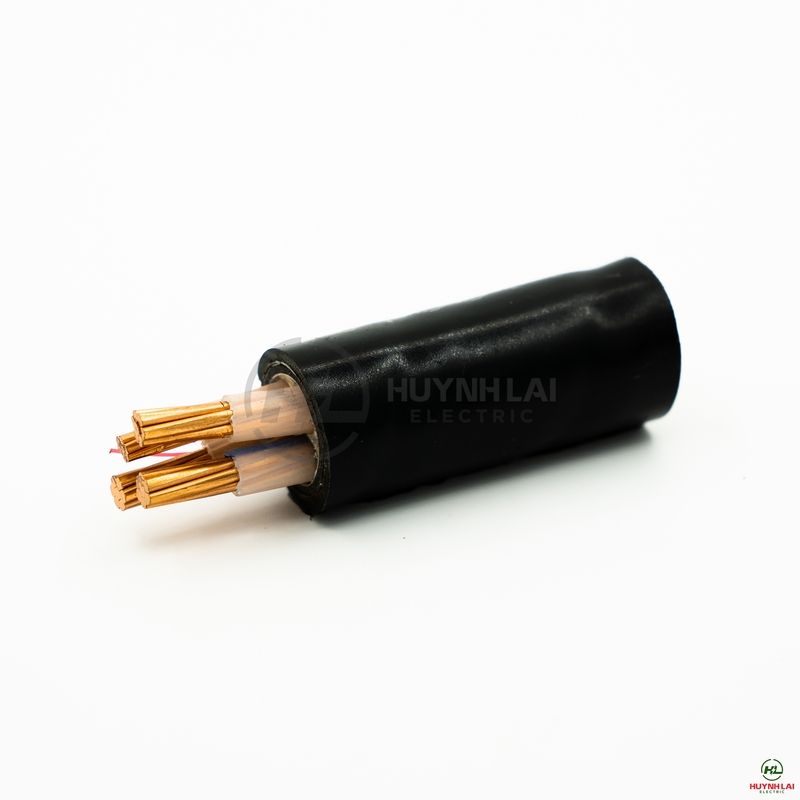

Cáp điện kế CADIVI 4 lõi

3. Vật liệu cách điện:

• Lớp cách nhiệt PVC: Lớp cách nhiệt được làm bằng nhựa PVC, có khả năng chống ẩm và chịu được nhiệt độ hoạt động khoảng 70°C.
• Cách nhiệt XLPE: Chất cách nhiệt bằng polyetylen (XLPE) được khâu chéo có thể chịu được nhiệt độ lên tới khoảng 90°C.

Bây giờ hãy xem: Cáp chống nhiễu là gì? Đặc điểm, ứng dụng và phân loại

4. Tính năng nổi bật

Điểm nổi bật của cáp điện kế bao gồm:

• Dẫn điện hiệu quả: Dây dẫn được làm bằng đồng nguyên chất hoặc nhôm nguyên chất, giúp truyền tải điện năng hiệu quả, ổn định, giảm thiểu tổn thất điện năng.
• Độ bền cao: Lớp cách nhiệt và vỏ ngoài bằng PVC hoặc XLPE chống lại các tác động của môi trường như nhiệt độ, độ ẩm, tia UV và tác động mạnh, kéo dài tuổi thọ cáp.
• An toàn khi sử dụng: Cáp điện kế có cấu trúc nhiều lớp, cách điện tốt giúp giảm nguy cơ rò rỉ, chập điện, đảm bảo an toàn cho người sử dụng và các thiết bị điện.
• Phạm vi ứng dụng rộng rãi: Cáp công tơ phù hợp để kết nối các cột, công tơ trong nhà, tòa nhà, nhà máy nhằm đáp ứng nhu cầu tiêu thụ và điều kiện sử dụng hiện tại khác nhau.
• Chống trộm: Một số loại cáp điện kế có lớp bọc thép hoặc nhôm giúp chống trộm điện và tăng độ bền cơ học.
• Thi công thuận tiện: Cấu trúc cáp linh hoạt, dễ dàng lắp đặt và vận hành ở nhiều điều kiện môi trường khác nhau.

5. Ứng dụng của cáp Muller

Cáp Muller có nhiều ứng dụng trong việc truyền tải điện từ cột điện đến công tơ trong nhà, tòa nhà, nhà máy và các dự án nhỏ trong nước hoặc công nghiệp. Một số ứng dụng cụ thể bao gồm:

• Truyền tải điện hạ thế: Điện áp làm việc của cáp này là 0,6/1kV, giúp cung cấp điện an toàn, ổn định từ nguồn điện chính đến điểm đo tiêu thụ điện năng.
• Đấu nối công tơ điện: Dùng để đấu nối trực tiếp công tơ điện nhằm xác định chính xác lượng điện tiêu thụ và hỗ trợ tính toán hóa đơn tiền điện.
• Ứng dụng dân dụng và công nghiệp nhỏ: Thích hợp lắp đặt trong hệ thống điện của gia đình, tòa nhà, căn hộ, doanh nghiệp nhỏ và nhà máy quy mô vừa.
• Chống trộm và chống nhiễu: Nhiều loại cáp điện kế được trang bị dây đai bằng nhôm hoặc thép để chống trộm và giảm thiểu tác động của từ trường bên ngoài.
• Lắp đặt cố định: Loại cáp này lý tưởng cho việc lắp đặt cố định trong hệ thống điện, đảm bảo độ bền và an toàn trong suốt quá trình sử dụng.

Vì vậy, cáp điện kế đóng vai trò quan trọng trong hệ thống phân phối điện hạ áp, đảm bảo truyền tải điện năng an toàn và chính xác từ trạm điện đến hộ tiêu dùng.

Xem thêm: Dây CVV là gì? Biểu tượng CVV có ý nghĩa gì?

6. Cách chọn cáp Miller phù hợp

Dựa vào những thông tin trên chúng ta có thể thấy cáp điện kế Muller có rất nhiều loại khác nhau. Vậy làm thế nào để chọn được cáp Muller phù hợp?

Dưới đây là một số tiêu chuẩn bạn có thể tham khảo:

Xác định mục đích sử dụng: Cáp dùng cho gia đình, căn hộ nên chọn loại có tiết diện nhỏ, công suất nhỏ. Cáp trong các nhà máy, công trình lớn đòi hỏi dây cáp có tiết diện lớn, dung lượng lớn.

Tính toán điện năng tiêu thụ: Lựa chọn mặt cắt cáp phù hợp dựa trên công suất của các thiết bị điện và thiết bị dự phòng. Sử dụng bảng tra cứu mặt cắt cáp dựa trên công suất và dòng điện định mức.

Chọn vật liệu dẫn điện và cách điện: Cáp đồng thích hợp cho những ứng dụng đòi hỏi độ dẫn điện cao và ổn định. Cáp nhôm là một lựa chọn tốt để tiết kiệm chi phí.

Đối với những khu vực ngoài trời hoặc những nơi có nguy cơ bị trộm cắp, nên chọn cáp Muller có lớp giáp kim loại để bảo vệ dây dẫn.

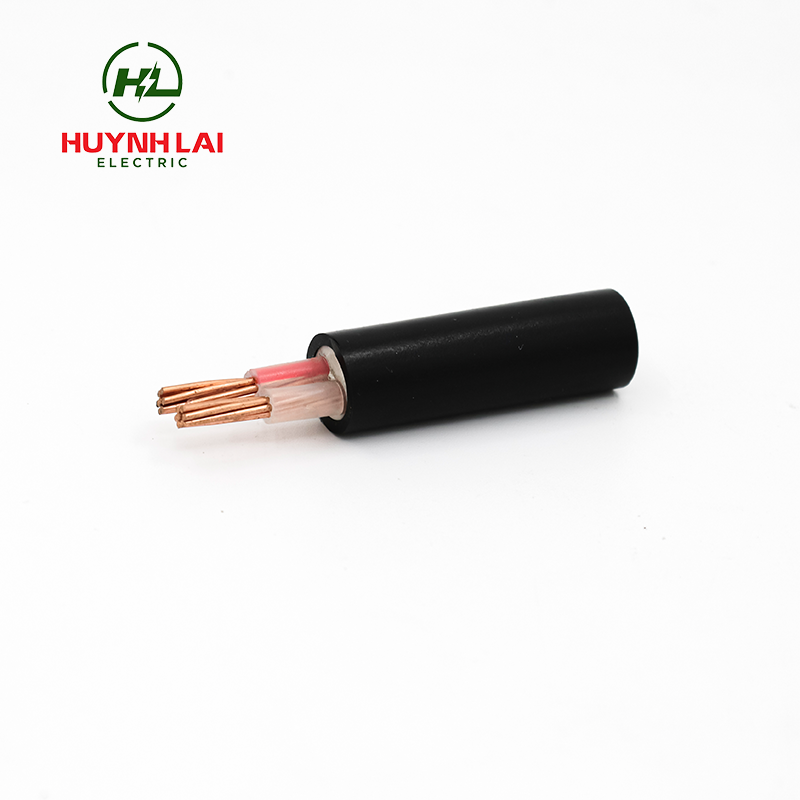

Cáp lõi đồng CXV CADIVI

Tham khảo: Dây nguồn là gì? Sự khác biệt giữa dây nguồn và dây điện
