Cầu Dao Cách Ly Là Gì? Phân Loại – Cấu Tạo Và Nguyên Lý Hoạt Động

Chu Văn An

Cầu dao là công cụ điện quan trọng được sử dụng trong hệ thống điện cao thế. Chúng ta cần biết gì về bộ ngắt mạch? Hãy cùng KTH ELECTRIC khám phá những thông tin trong bài viết này nhé.

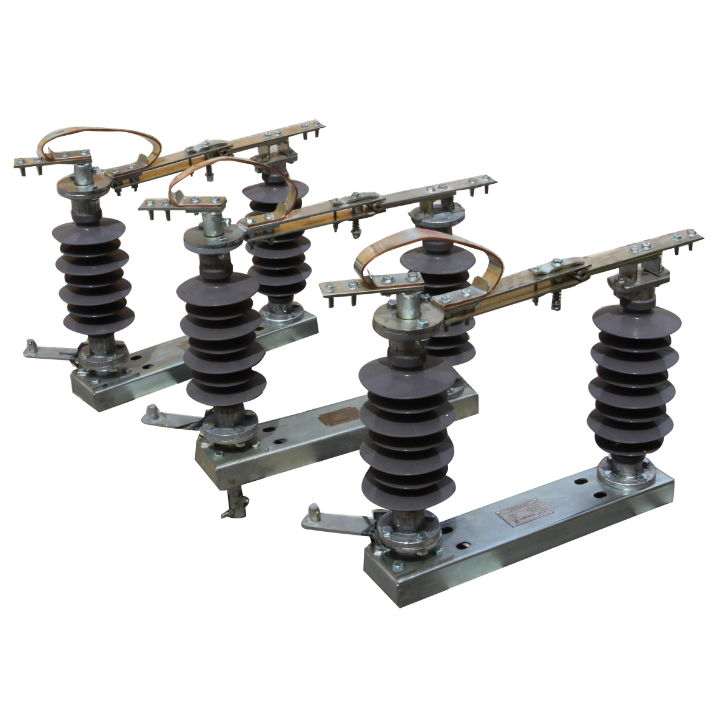

Bộ ngắt mạch cách ly là gì?

Công tắc cách ly là thiết bị điện dùng để ngắt mạch điện cao thế khi không có dòng điện hoặc dòng điện nhỏ hơn nhiều lần so với dòng định mức. Nó tạo khoảng cách an toàn giữa các bộ phận dẫn điện và cách điện, giúp đảm bảo an toàn trong quá trình sửa chữa. Vì vậy, cầu dao cách ly thường được lắp đặt bên ngoài các thiết bị điện, nơi cần thực hiện công việc bảo trì.

Công tắc cách ly có khả năng ngắt, ngắt dòng điện dung của đường dây hoặc cáp không tải và dòng không tải của máy biến áp. Thông thường, công tắc cách ly được đặt phía trước các thiết bị bảo vệ như cầu chì, cầu dao. Một số loại công tắc ngắt kết nối được trang bị công tắc nối đất. Người ta thường điều khiển phần truyền động của công tắc cách ly bằng tay hoặc bằng cơ điện.

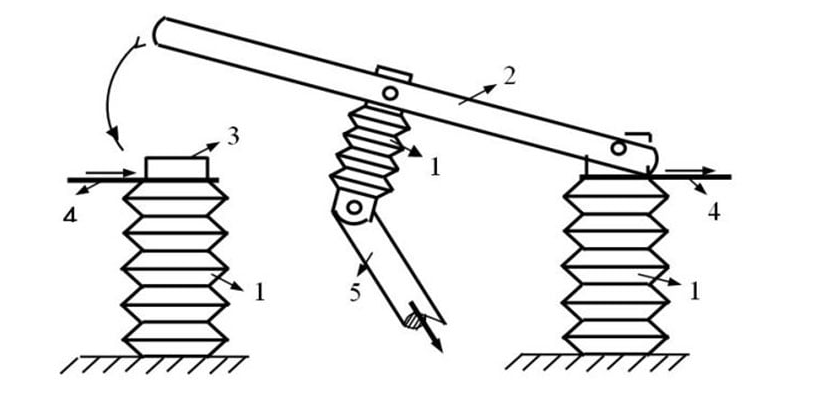

Cấu trúc cách ly

Cấu tạo của máy cắt cách ly bao gồm 6 phần sau:

• Sứ cách điện.
• Lưỡi dao.
• Đã sửa lỗi cài đặt.
• nhạc trưởng.
• hệ thống truyền động.
• chùm hỗ trợ

Nguyên tắc làm việc

Cầu dao cũng tương tự như cầu dao hạ thế, nhưng vì cầu dao hoạt động ở điện áp cao nên phụ kiện thường lớn hơn. Bộ cách ly được sử dụng để mở và đóng mạch khi không có dòng điện chạy qua.

Chức năng của công tắc cách ly là cách ly một phần mạch điện khỏi các bộ phận mang điện để bảo trì. Công tắc cách ly không có bình chữa cháy hồ quang.

Việc điều khiển công tắc cách ly có thể được thực hiện bằng một thanh cách điện hoặc bằng một bộ truyền động nối với trục truyền động. Việc đóng mở công tắc cách ly có thể thực hiện bằng tay, bằng động cơ hoặc các thiết bị khác.

Để đóng mở bộ cách ly, chúng ta xóc hệ thống truyền động làm cho các cánh và kẹp giữ tiếp xúc hoặc tách rời nhau làm đứt mạch.

Phân loại máy cắt cách ly

Theo môi trường cài đặt

• Cầu dao cách ly lắp đặt trong nhà
• Cầu dao cách ly lắp đặt ngoài trời

Theo kết cấu

• Cầu dao cách ly 1 pha
• Bộ ngắt mạch cách ly ba pha

Theo loại truyền động

• Bộ ngắt mạch cách ly loại cổng
• Cầu dao cách ly cực quay
• Bộ ngắt mạch cách ly hệ thống treo
• Bộ cách ly khung truyền

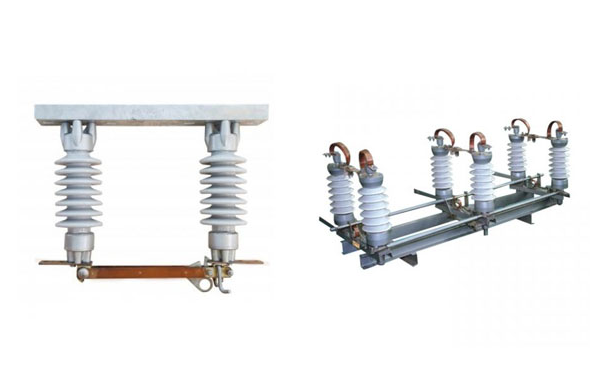

Phạm vi ứng dụng của bộ ngắt mạch cách ly

Bộ ngắt mạch cách ly được sử dụng trong hệ thống điện cao thế và siêu cao áp trong các trường hợp sau:

• Chuyển đổi điểm trung tính và điện kháng của máy biến áp;
• Mở và đóng cuộn dập hồ quang khi lưới điện không có sự cố chạm đất;
• Việc đóng và ngắt các công tắc thanh cái xảy ra khi cầu dao hoặc công tắc cách ly tiếp xúc với thanh cái đã đóng.
• Đóng mở thanh cái hoặc phần dây dẫn.
• Đóng và ngắt kết nối thiết bị bỏ qua công tắc cách ly.
• Đóng mở máy biến dòng và máy biến dòng không tải.
• Khi đóng, mở không tải máy biến áp điện, đường dây trên không, đường dây cáp phải được phép của Đơn vị quản lý vận hành thiết bị theo loại máy cắt cách ly.
• Bộ truyền động cơ học hoặc tự động của công tắc cách ly dùng để ngắt dòng điện kích thích, dòng sạc, dòng tải và dòng cân bằng cần đảm bảo di chuyển nhanh và vận hành quyết định.

Cách chọn cầu dao cách ly

Hiện nay trên thị trường có rất nhiều hãng sản xuất cầu dao cách ly nhưng để lựa chọn được một sản phẩm phù hợp và an toàn không phải là điều dễ dàng. KTH ELECTRIC đã nghiên cứu, tìm hiểu một số thương hiệu tốt để mọi người có thể lựa chọn.

Schneider Electric là công ty thiết bị điện công nghiệp hàng đầu Châu Âu và thế giới, cung cấp đa dạng các sản phẩm công suất từ ​​nhỏ đến lớn cho các công trình dân dụng và công nghiệp. Thiết bị của Schneider Electric được sử dụng rộng rãi trong các dự án, nhà máy sản xuất cao cấp có môi trường khắc nghiệt.

ABB là công ty đa quốc gia có nguồn gốc từ Thụy Sĩ và Thụy Điển chuyên cung cấp các loại thiết bị thường được sử dụng trong ngành xây dựng. Thiết bị điện ABB không chỉ đáp ứng nhu cầu sử dụng hiện tại mà còn có mẫu mã đa dạng.

Siemens là công ty điện và khí đốt lớn nhất của Đức và Châu Âu, đại diện cho kỹ thuật, sự đổi mới, chất lượng và độ tin cậy. Siemens có lịch sử hơn 165 năm và hoạt động tại hơn 200 quốc gia. Nó đã có mặt tại Việt Nam hơn 25 năm và được thế giới tin tưởng sâu sắc.

Hy vọng KTH ELECTRIC đã giới thiệu và chia sẻ những thông tin hữu ích về cầu dao cách ly tới bạn đọc qua bài viết trên. Nếu có thắc mắc hoặc cần tư vấn, vui lòng liên hệ tới hotline 0938.984.282 để được hỗ trợ.
