Cấu tạo và ứng dụng của công tắc xoay 3 vị trí

Chu Văn An

Công tắc xoay ba vị trí tuy có cấu tạo đơn giản, chỉ gồm 4 phần nhưng được sử dụng rộng rãi trong cuộc sống hiện đại. Loại công tắc này được sử dụng phổ biến trong sản xuất công cụ, robot, dây chuyền sản xuất công nghệ cao. Cùng KTH ELECTRIC tìm hiểu thêm về các loại công tắc xoay 3 vị trí này nhé.

Công tắc xoay ba vị trí là gì?

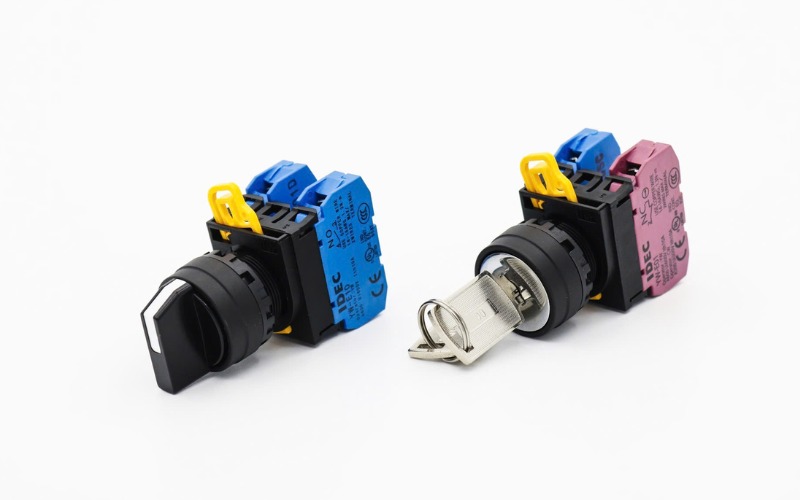

Cấu trúc công tắc xoay ba vị trí

• Vỏ công tắc: Bảo vệ các bộ phận bên trong và giúp cách nhiệt.
• Núm: dùng để thao tác và lựa chọn các vị trí khác nhau.
• Trục xoay: Kết nối núm xoay với các bộ phận bên trong, cho phép trục quay và các tiếp điểm chuyển đổi.
• Cài đặt vị trí: Xác định các vị trí cụ thể (1, 2, 3) nơi núm có thể dừng.
• Tiếp điểm điện: Mỗi vị trí quay sẽ tương ứng với việc đóng hoặc mở một mạch điện khác nhau.
• Chân kết nối: Nơi dây kết nối với công tắc. Mỗi vị trí có thể được kết nối với một chân khác nhau, tạo thành một mạch tương ứng.

>>>Xem thêm: Boot từ mitsu

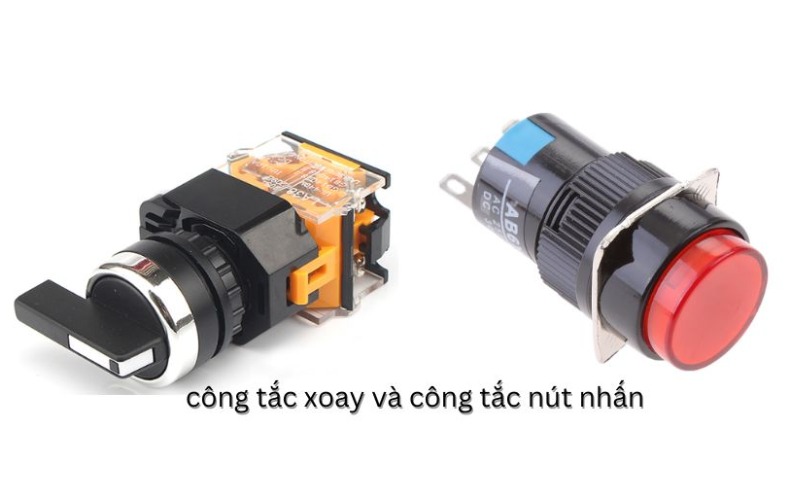

So sánh công tắc xoay và công tắc nút nhấn

So sánh công tắc xoay và công tắc nút nhấn

Cơ chế hoạt động

• Công tắc xoay: hoạt động bằng cách xoay núm để chuyển đổi giữa các vị trí khác nhau. Mỗi vị trí tương ứng với một trạng thái của mạch (ví dụ: bật, tắt hoặc chế độ đã chọn).
• Chuyển đổi nút: Tạo trạng thái tạm thời (nhấn và giữ) hoặc vĩnh viễn (nhấn để chuyển đổi giữa bật và tắt) bằng cách nhấn một nút.

Số lượng tiểu bang

• Công tắc xoay: có thể có nhiều vị trí (thường là 2 hoặc 3 vị trí), mỗi vị trí tương ứng với một trạng thái khác nhau.
• Công tắc nút nhấn: thường chỉ có 2 trạng thái là bật hoặc tắt. Một số công tắc nút nhấn có thể tạo trạng thái tạm thời khi nhấn và trở về trạng thái ban đầu khi nhả nút

ứng dụng

• Công tắc xoay: dùng cho các thiết bị cần lựa chọn giữa nhiều chế độ hoặc trạng thái như chọn tốc độ quạt, chế độ vận hành máy.
• Công tắc nút nhấn: Thường được sử dụng để bật/tắt thiết bị, khởi động máy móc hoặc kích hoạt các chức năng tạm thời như báo động hoặc kích hoạt tín hiệu.

trải nghiệm người dùng

• Công tắc xoay: yêu cầu người dùng xoay núm xoay về đúng vị trí. Có thể khó sử dụng ở không gian chật hẹp hoặc khi cần thao tác nhanh.
• Công tắc nút nhấn: Dễ sử dụng, chỉ cần nhấn nút để khởi động. Lý tưởng cho các tình huống cần hành động nhanh hoặc phản ứng ngay lập tức.

Độ bền

• Công tắc xoay: Tùy theo thiết kế và chất liệu, có thể bền hơn. Tuy nhiên, các bộ phận cơ khí bên trong sẽ bị hao mòn theo thời gian.
• Công tắc nút nhấn: Thường có tuổi thọ hạn chế về số lần nhấn nhưng dễ thay thế hơn và phổ biến hơn.

ứng dụng

>> Xem thêm: Thiết bị điện công nghiệp

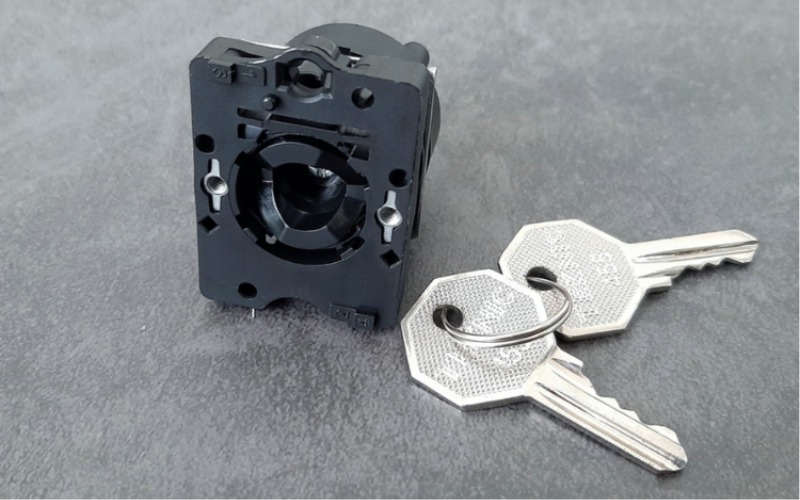

Ứng dụng công tắc xoay ba vị trí

công tắc xoay

• Thiết bị gia dụng: Công tắc xoay thường được sử dụng trong bếp từ, lò vi sóng, quạt điện hoặc các thiết bị gia dụng khác để chọn chế độ hoạt động (ví dụ: nhiệt độ, tốc độ).
• Máy công nghiệp: Trong các hệ thống công nghiệp, công tắc xoay được sử dụng để chọn chế độ hoạt động của máy như chọn chiều quay của động cơ, chế độ làm việc của máy công cụ hay điều chỉnh các thông số vận hành.
• Hệ thống điều khiển: Được sử dụng trong bảng điều khiển để chọn chế độ vận hành hoặc chuyển đổi giữa các kênh, nguồn điện hoặc trạng thái khác nhau.

công tắc nút nhấn

• Điện tử: Các nút được sử dụng rộng rãi trong các thiết bị điện tử như điều khiển từ xa, máy tính, thiết bị âm thanh và các thiết bị điện tử tiêu dùng khác để bật/tắt hoặc kích hoạt các chức năng cụ thể.
• Hệ thống an ninh và báo động: Trong hệ thống an ninh, các nút được sử dụng làm nút báo động khẩn cấp hoặc để kích hoạt hệ thống an ninh.
• Điều khiển máy: Các nút thường được sử dụng để khởi động hoặc dừng máy, kích hoạt các chức năng tạm thời hoặc thiết lập lại hệ thống.
• Ứng dụng tự động hóa: Trong các hệ thống tự động hóa, các nút được sử dụng để điều khiển thiết bị tự động, kích hoạt các quy trình hoặc thực hiện các chức năng điều khiển khác.

Công tắc xoay ba vị trí là một phụ kiện linh hoạt được thiết kế đặc biệt mang lại nhiều tiện ích với chức năng ưu việt. Nếu bạn đang tìm kiếm giải pháp chuyển mạch phù hợp cho hệ thống điện của mình, hãy liên hệ ngay hôm nay KTH ELECTRIC 0938 984 282 để được tư vấn chi tiết và hỗ trợ tối ưu.
