CB là gì?

CB (Circuit Breaker) là viết tắt của Circuit Breaker hay còn gọi là Aptomat. Là thiết bị điện có vai trò quan trọng trong hệ thống điện, đảm bảo an toàn cho người sử dụng và bảo vệ các thiết bị điện khỏi các sự cố nguy hiểm như đoản mạch, quá tải, sụt áp,…

Xem thêm => Tủ công tắc Mitsubishi

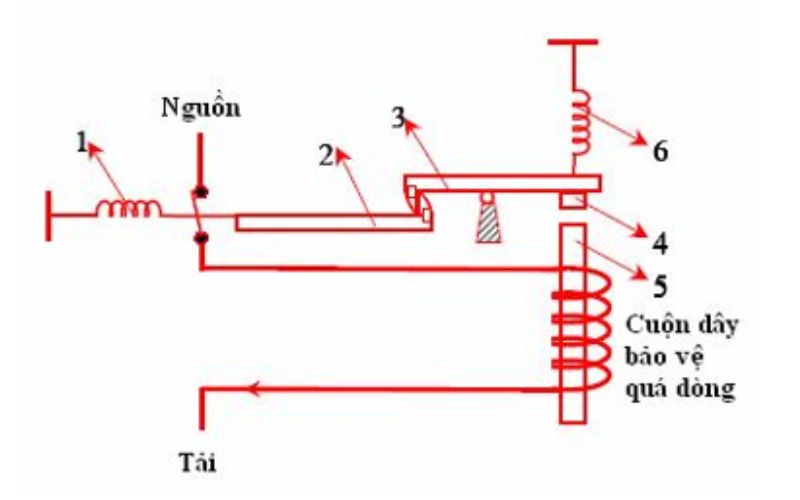

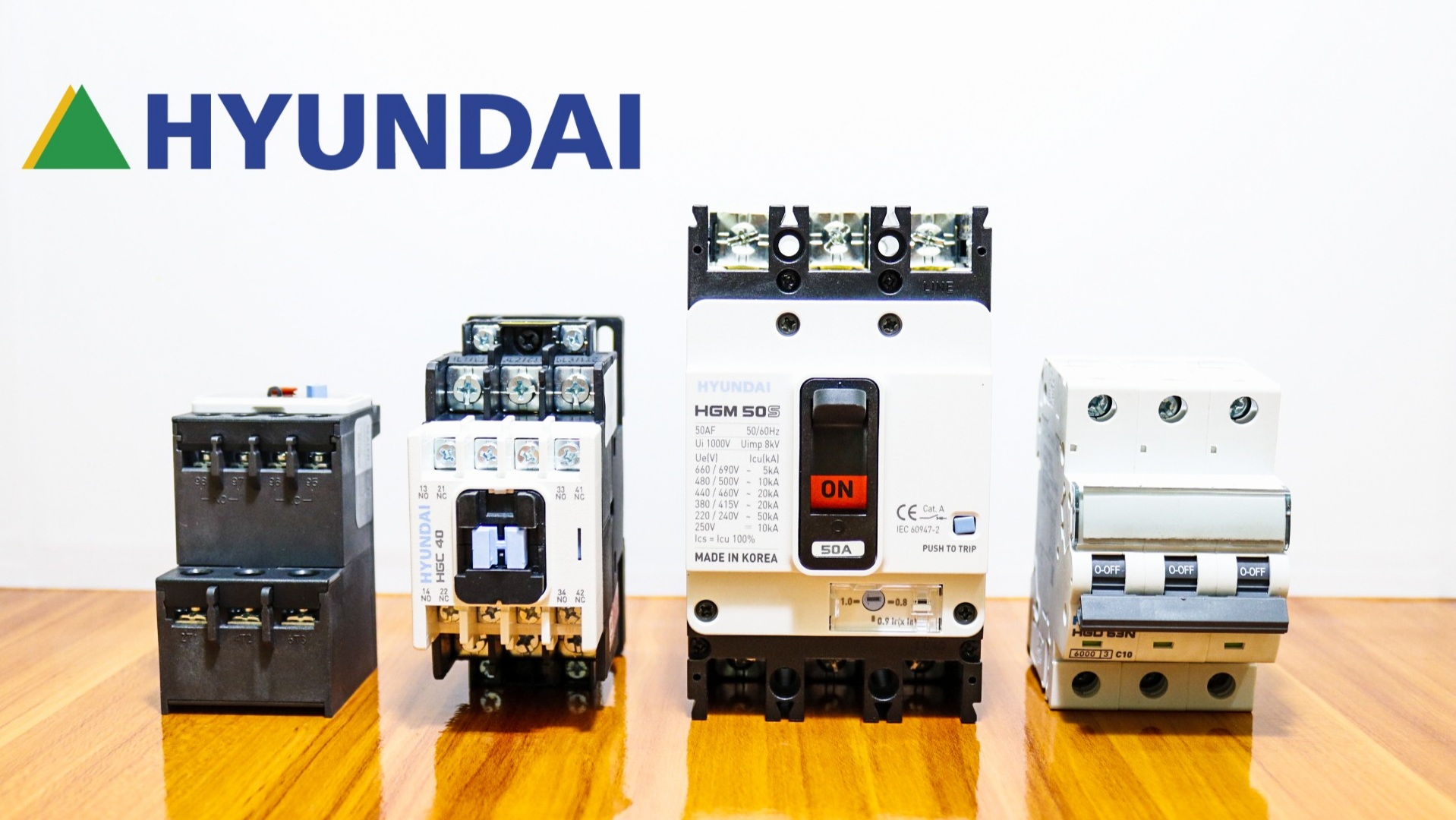

cấu trúc CB

Để hiểu CB là gì trước hết các bạn cần hiểu cấu tạo cơ bản của CB bao gồm các phần sau:

• Vỏ CB: Được làm bằng nhựa hoặc kim loại cách điện, nó bảo vệ các bộ phận bên trong khỏi môi trường và che chắn các bộ phận điện nguy hiểm.
• Thông tin liên hệ: Bao gồm các tiếp điểm chính và tiếp điểm hồ quang. Các tiếp điểm chính dùng để đóng và cắt mạch điện, tiếp điểm hồ quang giúp dập tắt hồ quang khi mạch điện bị gián đoạn.
• Cơ chế truyền dẫn: Bao gồm lò xo, thanh nối, nam châm điện… đóng/mở tiếp điểm CB.
• Phần bảo vệ: Trong đó có rơle quá tải, rơle đoản mạch… tự động ngắt CB khi có sự cố xảy ra.

Nguyên lý hoạt động của CB

Trong điều kiện dòng điện hoạt động bình thường, lực hút từ yếu hơn lò xo, giữ cho các tiếp điểm đóng lại.

Khi dòng điện trong mạch vượt quá giá trị cài đặt thì lực hút nam châm tăng lên, thắng lò xo, làm mở các tiếp điểm, ngắt mạch giúp bảo vệ hệ thống điện khỏi những tai nạn. Sau khi sự cố được khắc phục, CB có thể được lật thủ công sang vị trí BẬT, nén lò xo và đóng các tiếp điểm, cho phép dòng điện chạy trở lại.

Xem thêm => Tủ công tắc hiện đại

Các loại máy cắt tự động

Có bốn loại cầu dao (CB) thường được sử dụng phổ biến:

MCB (bộ ngắt mạch thu nhỏ)

MCB là tên viết tắt của Miniature Circuit Breaker, là một công tắc bảo vệ ngắn mạch và quá tải nhỏ với dòng điện định mức thấp. Được làm bằng nhựa ABS cách điện, MCB đóng vai trò như cầu dao tự động, đảm bảo an toàn cho người sử dụng và các thiết bị trong lưới điện dân dụng.

• Dòng điện định mức từ 1A đến 63A: dùng trong các mạch điện nhỏ như gia đình, văn phòng.
• Dòng điện định mức từ 16A đến 3200A: thường được sử dụng trong các mạch điện lớn hơn như nhà máy, trung tâm mua sắm, v.v.

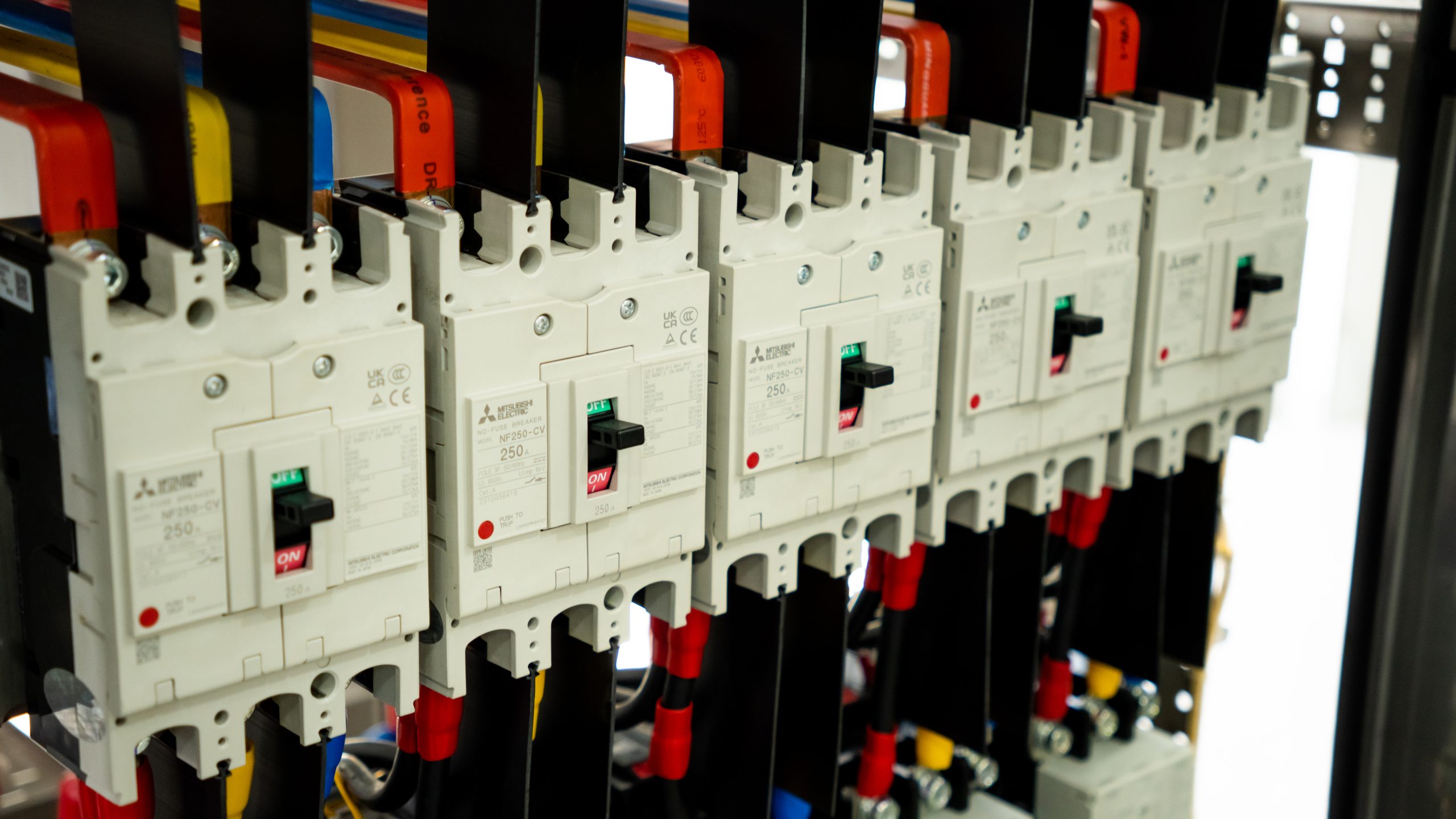

MCCB (bộ ngắt mạch vỏ đúc)

MCCB là tên viết tắt của Molded Case Circuit Breaker hay còn gọi là cầu dao vỏ nhựa. Nó là một thiết bị chuyển mạch cung cấp khả năng bảo vệ quá tải và ngắn mạch với dòng điện cao hơn MCB. Thường được làm bằng nhựa tổng hợp phenolic có khả năng chịu nhiệt và cách điện cao. Vì vậy MCCB là sự lựa chọn hoàn hảo cho hệ thống điện công nghiệp.

RCBO (Bộ ngắt mạch dòng dư có bảo vệ quá dòng))

RCBO là viết tắt của Bộ ngắt mạch dòng dư có bảo vệ quá dòng. Nó là thiết bị chuyển mạch tích hợp hai chức năng bảo vệ quan trọng trong một hệ thống điện.

ELCB (Bộ ngắt mạch điện rò)

ELCB là tên viết tắt của Earth Leakage Circuit Breaker hay còn gọi là cầu dao chống giật. Nó là một thiết bị chuyển mạch đóng vai trò quan trọng trong hệ thống điện. Chức năng chính của ELCB là phát hiện và ngắt mạch khi dòng điện rò rỉ xuống đất. Giúp bảo vệ người dùng khỏi nguy cơ bị điện giật và ngăn ngừa cháy nổ

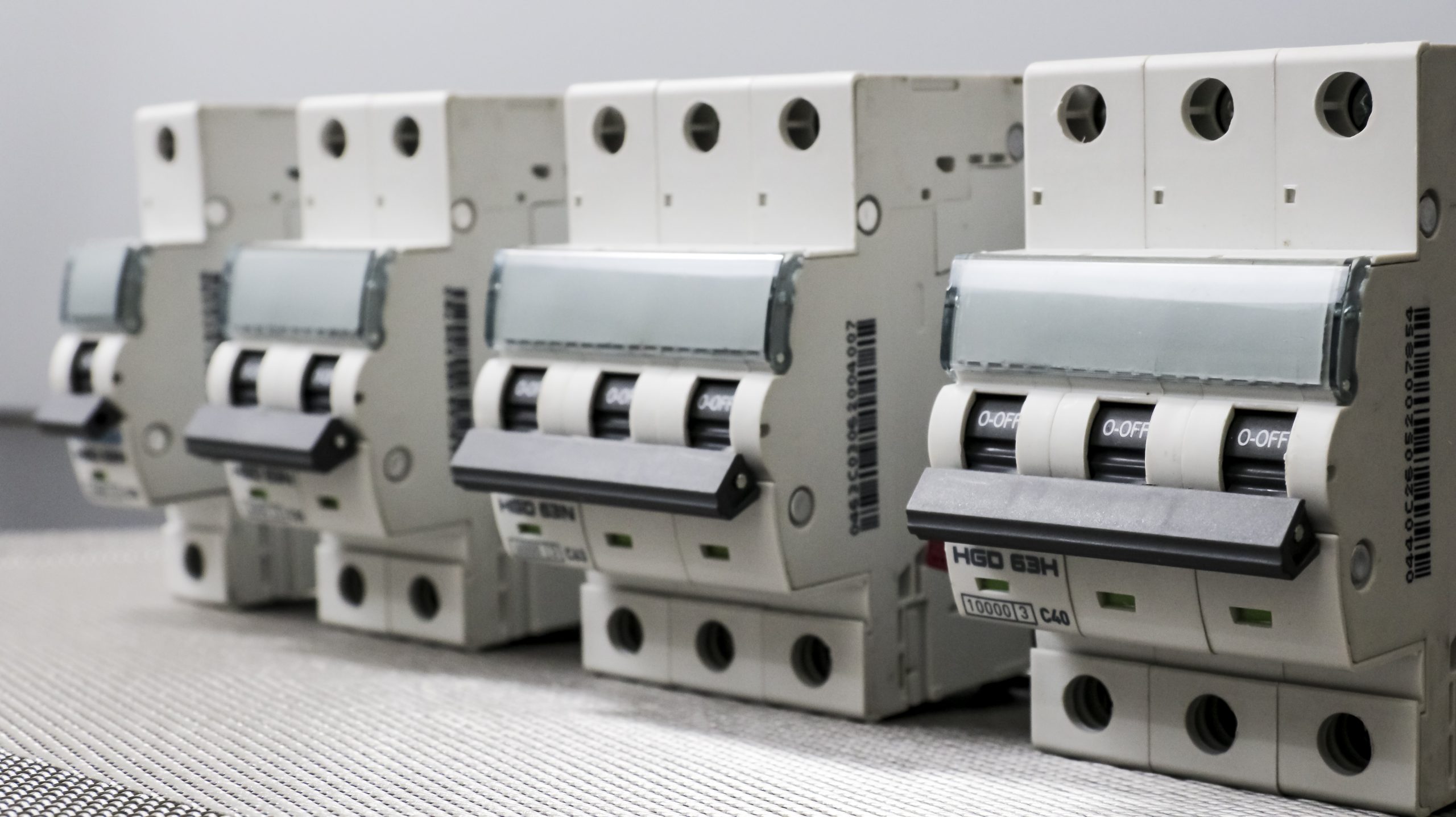

chức năng CB

CB có vai trò quan trọng trong hệ thống điện và có các chức năng sau:

• Bảo vệ quá tải: Khi dòng điện vượt quá giá trị cài đặt, mạch sẽ tắt để bảo vệ hệ thống điện và thiết bị khỏi hư hỏng do quá nhiệt.
• Bảo vệ ngắn mạch: Ngắt kết nối mạch điện ngay khi xảy ra đoản mạch nhằm ngăn ngừa nguy cơ cháy, nổ và hư hỏng các thiết bị điện.
• Bảo vệ rò rỉ: Việc ngắt mạch khi có dòng điện rò rỉ giúp bảo vệ người sử dụng khỏi nguy cơ bị điện giật.
• Đóng và mở mạch: Cho phép đóng/mở mạch bằng tay để bảo trì, sửa chữa hoặc khi không sử dụng.

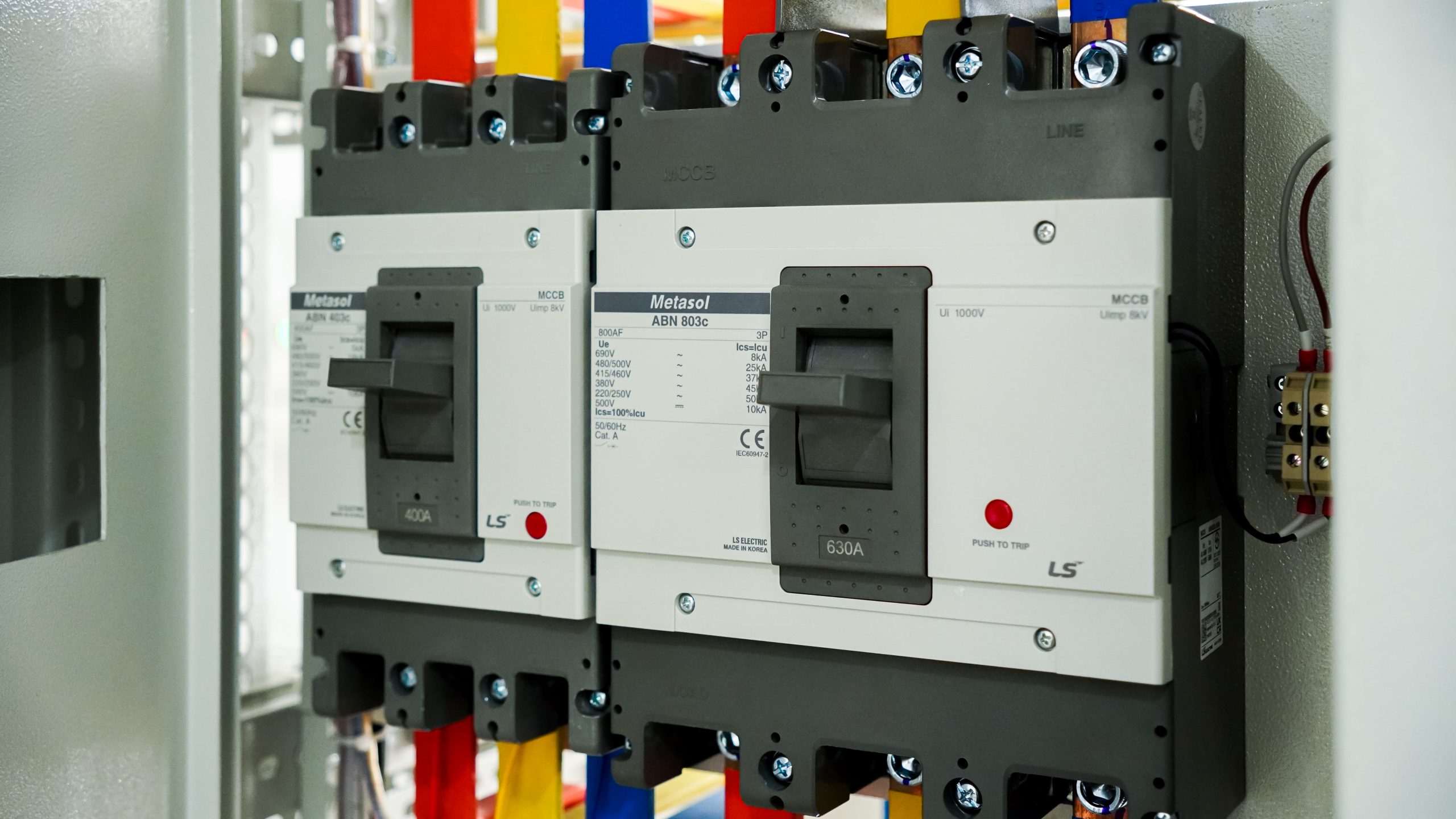

Ứng dụng CB trong cuộc sống

CB được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau như:

• Hệ thống điện dân dụng: Bảo vệ TV, tủ lạnh, máy giặt và các thiết bị gia dụng khác.
• Hệ thống điện công nghiệp: Bảo vệ các thiết bị điện trong nhà máy, xí nghiệp,…
• Hệ thống điện cao thế: Bảo vệ đường dây điện cao thế, trạm biến áp…
• Hệ thống phát điện năng lượng mặt trời: Bảo vệ hệ thống phát điện năng lượng mặt trời khỏi tình trạng quá tải, ngắn mạch và các tai nạn khác…

Với những thông tin hữu ích trong bài viết này hy vọng bạn đã biết CB là gì? Ngoài ra, trau dồi thêm kiến ​​thức về lựa chọn và sử dụng CB an toàn, hiệu quả, góp phần bảo vệ hệ thống điện và an toàn cho bạn và gia đình.
