Có mấy loại mối nối dây dẫn điện phổ biến?

Chu Văn An

Đấu nối dây điện là một khâu không thể thiếu trong thi công điện. Bạn đã bao giờ thắc mắc có bao nhiêu loại kết nối dây và cách tạo ra chúng chưa? Trong bài viết này, HuỳnhLai sẽ cung cấp cho bạn những thông tin cần thiết về các loại kết nối phổ biến, quy trình đi dây đúng và những tiêu chuẩn cần đạt được để đảm bảo chất lượng kết nối.

Kết nối điện là gì?

Nối dây là quy trình kỹ thuật nối các đầu dây với nhau một cách an toàn và tin cậy. Đây là quy trình quan trọng thường được sử dụng trong việc lắp đặt, bảo trì hệ thống điện gia dụng cũng như các khu công nghiệp nhỏ.

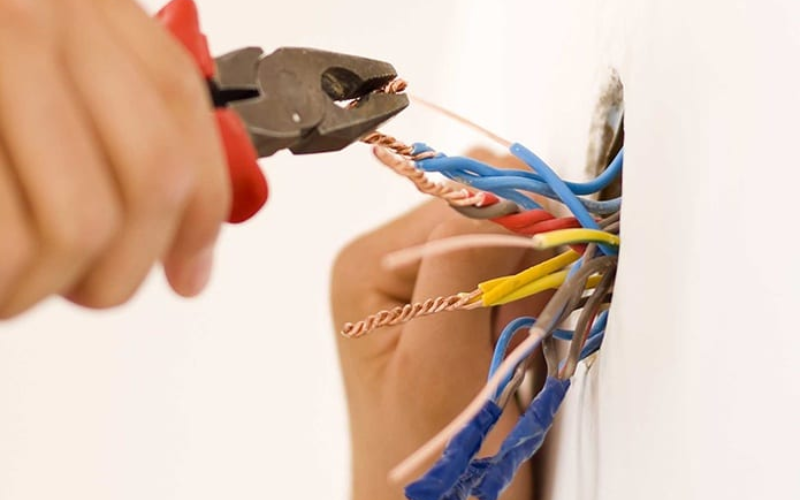

Kết nối điện là gì?

Có bao nhiêu loại kết nối dây?

Đầu nối dây đáp ứng các nhu cầu khác nhau trong hệ thống điện. Ba loại khớp phổ biến nhất bao gồm:

• Direct Connect: Đây là kiểu kết nối đơn giản nhất và thường được sử dụng cho dây nối dài.
• Đấu nối nhánh: Kiểu đấu nối này cho phép tạo ra nhiều nhánh từ một đường dây chính, từ đó tăng tính linh hoạt của hệ thống điện.
• Sử dụng phụ kiện để kết nối: Khi cần kết nối chắc chắn hơn, thẩm mỹ hơn, người ta thường sử dụng các phụ kiện như hộp nối, bu lông để tạo kết nối.

>>>>> Xem thêm: Bóng đèn Philips có nguồn gốc từ nước nào?

Để thực hiện kết nối chính xác, phải tuân thủ các thông số kỹ thuật như kết nối chặt chẽ, sử dụng vật liệu cách điện để tránh rò rỉ và đảm bảo lõi dây sạch sẽ. Để lựa chọn loại khớp nối phù hợp, cần phải hiểu rõ các yêu cầu đối với công việc cụ thể.

Các bước nối dây đúng cách

Việc kết nối dây đòi hỏi sự cẩn thận và chính xác. Quá trình nối dây bao gồm các bước sau:

Bước 1: Tiếp tục tách các dây cần nối

Dùng kéo mài mòn hoặc kéo kỹ thuật để tách vỏ dây. Cẩn thận không làm hỏng lõi dây sẽ ảnh hưởng đến khả năng truyền tải điện. Có hai cách để tước dây:

• Cách 1: Dùng kéo cắt chéo 2 bên dây. Giữ dao hoặc dao kiềm ở góc 30 độ và bóc một lớp khỏi nắp.
• Cách 2: Sử dụng dây có 2 lớp cách điện. Cắt mái cách nhiệt bên ngoài và bên trong khoảng 5 – 8 mm.

Cách tách các dây cần nối

Bước 2: Làm sạch lõi dây

Làm sạch bề mặt bên ngoài của lõi bằng giấy nhám cho đến khi nó có ánh kim loại đều. Bởi lõi dây thường có lớp chống oxy hóa rất mỏng.

Bước 3: Kết nối dây nguồn

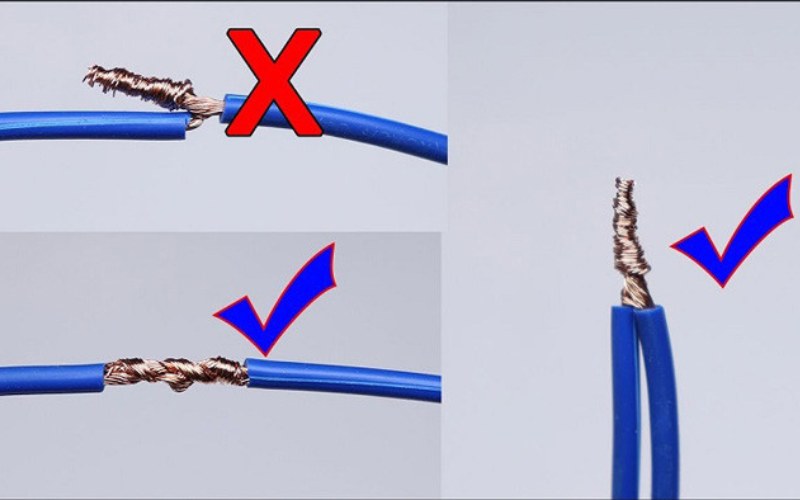

Xác định loại kết nối cần thực hiện và kết nối dây theo cách thích hợp. Có một số phương thức kết nối để tham khảo:

• Dây 1 lõi trực tiếp: Chia lõi dây thành 2 phần đều nhau sau đó uốn lõi dây và uốn 2 dây lại với nhau theo chiều dọc. Hoặc bạn có thể dùng kìm siết chặt lại để đảm bảo an toàn.
• Kết nối trực tiếp nhiều dây dẫn: xòe các dây ra và xoắn các dây lại với nhau.
• Để nối 1 sợi dây: Đặt lõi lõi chính trở lại dây và xoắn quanh trục vài lần.
• Kết nối nhánh dây nhiều sợi: chia thành hai phần, đặt lõi nhánh vào sợi lõi giữa và xoắn lần lượt trên trục chính.
• Sử dụng phụ kiện để nối dây: Nối lõi dây vào một phụ kiện như vít và siết chặt nhiều vòng.

Tham khảo các loại dây điện

>>> Bạn nên tham khảo: Công tắc ba cực là gì? Cấu tạo và nguyên lý làm việc

Bước 4: Hàn kết nối

Các kết nối hàn để tăng độ bền và đảm bảo độ dẫn điện tốt. Đầu tiên, làm sạch các đường nối bằng giấy nhám. Tiếp theo, trong khi hàn, làm phẳng nhựa để tránh hiện tượng oxy hóa mối hàn. Cuối cùng, hàn các kết nối.

Hàn lại các kết nối dây

Bước 5: Kết nối cách điện

Quấn lớp cách nhiệt thật chặt quanh mối nối từ trái sang phải để bảo vệ và cách nhiệt. Sau khi hoàn tất, bạn có thể bật nguồn và kiểm tra xem dây có dẫn điện tốt không. Để kiểm tra tính liên tục của hệ thống, hãy sử dụng đồng hồ vạn năng hoặc ampe kế tương tự.

Cách quấn băng cách điện

Tiêu chuẩn kết nối dây

Tiêu chuẩn đấu nối dây điện là yếu tố quan trọng trong việc đảm bảo an toàn và hiệu suất của hệ thống điện. Để đạt được điều này, các mối nối cần phải đáp ứng các tiêu chuẩn sau:

• Độ dẫn điện tốt: Mọi kết nối đều yêu cầu bề mặt tiếp xúc sạch sẽ, không bám bụi. Đảm bảo tiếp xúc tối ưu và truyền tải điện an toàn.
• Chịu được biến dạng cơ học cao: Do ​​các yếu tố như gió hoặc ảnh hưởng của môi trường, các mối nối cần được liên kết chặt chẽ để đảm bảo có thể chịu được tác động cơ học một cách an toàn.
• Cách điện đúng cách: Sau khi nối dây, các mối nối cần được cách điện đúng cách để đảm bảo an toàn cho hệ thống điện.
• Tính thẩm mỹ: Các mối nối cần gọn gàng, không dùng thêm dây dẫn, sạch sẽ để đảm bảo hình thức cho hệ thống điện.

Tiêu chuẩn kết nối dây điện

Kết nối dây hàn mang lại nhiều lợi ích quan trọng:

• Hạn chế sự tiếp xúc trực tiếp của khớp với không khí giúp ngăn chặn quá trình oxy hóa mạnh và kéo dài tuổi thọ của khớp cơ khí.
• Tăng khả năng truyền tải điện năng của hệ thống và giảm mức tiêu thụ năng lượng.

Tuân thủ đúng tiêu chuẩn và sử dụng phương pháp hàn phù hợp là những cách hiệu quả để đảm bảo an toàn và hoạt động của hệ thống điện.

Qua bài viết này, HuỳnhLai giúp bạn giải đáp một số thắc mắc về các loại đấu nối dây thông dụng, quy trình đi dây và các tiêu chuẩn cần đáp ứng. Việc chọn đúng loại kết nối và tuân thủ đúng kỹ thuật sẽ đảm bảo an toàn và hiệu quả cho hệ thống điện của bạn.
