Công Tắc 2 Chiều Là Gì? Ứng Dụng Và Cách Đấu Ngay Tại Nhà

Chu Văn An

Công tắc điện 2 chiều là thiết bị điện được sử dụng phổ biến nhất hiện nay. Công tắc 2 chiều còn được gọi là công tắc đảo chiều. Nó có nhiều tính năng tiện lợi và ưu việt hơn so với các loại switch khác. Để hiểu rõ hơn về thiết bị, hãy cùng KTH ELECTRIC tìm hiểu qua bài viết sau đây

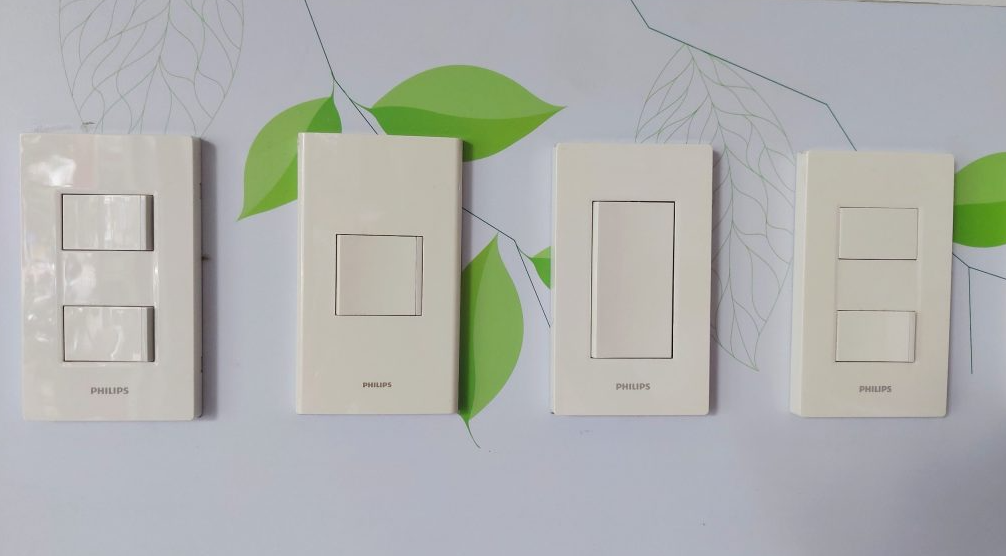

Công tắc 2 chiều là gì?

Công tắc 2 chiều còn được gọi với nhiều tên gọi khác như công tắc 3 cực, công tắc 2 tiếp điểm, công tắc đảo chiều,… Đây là phát minh vĩ đại của thế kỷ 20 của Thomas Edison. Thiết bị hoạt động như 2 công tắc điều khiển 1 thiết bị ở 2 vị trí khác nhau.

Công tắc gồm 3 chân nối dây, tương ứng với 3 cực, nối vào dây để chuyển đổi dòng điện (3 cực gồm 1 cực chuyển động và 2 cực tĩnh). Cấu trúc này phức tạp hơn công tắc một chiều một chút nhưng lại mang lại hiệu quả cao cho người sử dụng. Công tắc 2 chiều được chia thành các loại sau:

• Công tắc đơn 2 chiều
• Công tắc đôi
• công tắc ba

Có thể bạn quan tâm: Công tắc thông minh là gì? Những điều cần lưu ý khi mua công tắc thông minh

Công tắc 2 chiều hoạt động như thế nào

Nó sử dụng cấu trúc gồm 1 cực đầu vào và 2 cực đầu ra. Khi dòng điện đi qua, chỉ có một cực đầu ra được nối với cực đầu vào. Từ đó sẽ làm cho các thiết bị điện hoạt động. Khi các đầu ra còn lại được kích hoạt, mạch bị hỏng và thiết bị điện ngừng hoạt động.

Phân biệt công tắc 2 chiều và công tắc 1 chiều

Theo cấu tạo và nguyên lý làm việc, chúng ta có thể phân biệt công tắc 2 chiều và công tắc 1 chiều:

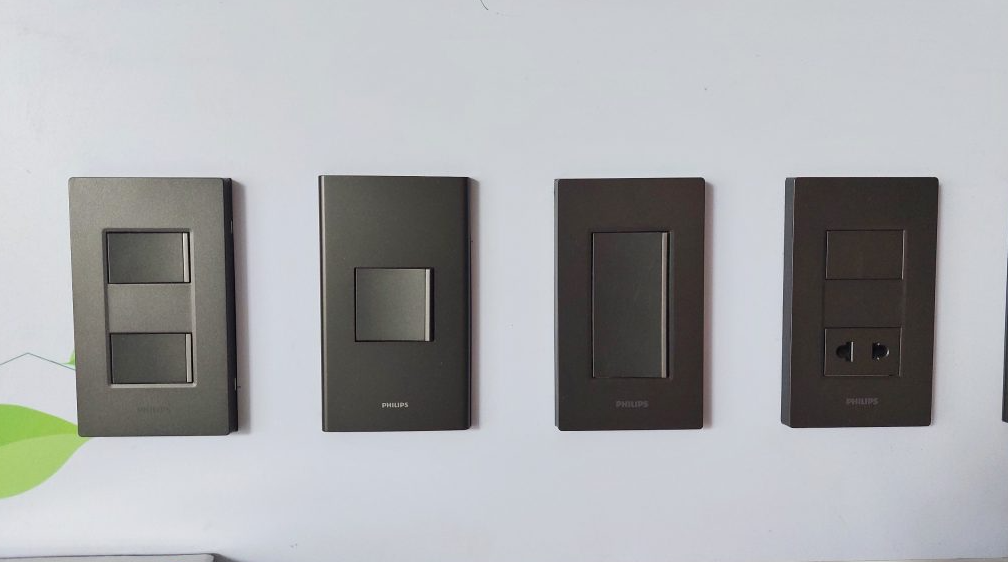

Ứng dụng công tắc đảo chiều

Công tắc lùi ngày càng được sử dụng nhiều trong cuộc sống bởi những ưu điểm rất lớn mà chúng mang lại. Chúng không chỉ được sử dụng trong các dự án quy mô lớn mà còn trong lĩnh vực điện dân dụng. Chúng ta thường thấy chúng được lắp đặt ở hành lang, tòa nhà, cầu thang, phòng khách, phòng ngủ,… để điều khiển các thiết bị điện.

Đặc biệt, công tắc rất được ưa chuộng trong hệ thống chiếu sáng. Bởi thiết bị giúp tiết kiệm thời gian, năng lượng đi lại và đảm bảo an toàn cho người sử dụng.

Xem thêm: Công tắc hành trình là gì? Cấu tạo – nguyên lý làm việc

Sơ đồ lắp đặt công tắc đảo chiều

Chuẩn bị thiết bị kết nối công tắc 2 chiều

Trước khi lắp đặt công tắc đảo chiều, khách hàng cần chuẩn bị những dụng cụ/thiết bị cần thiết sau:

• công tắc 2 chiều
• Với thiết bị nối dây chuyển đổi
• dây kim loại
• Máy thử điện
• tuốc nơ vít
• …

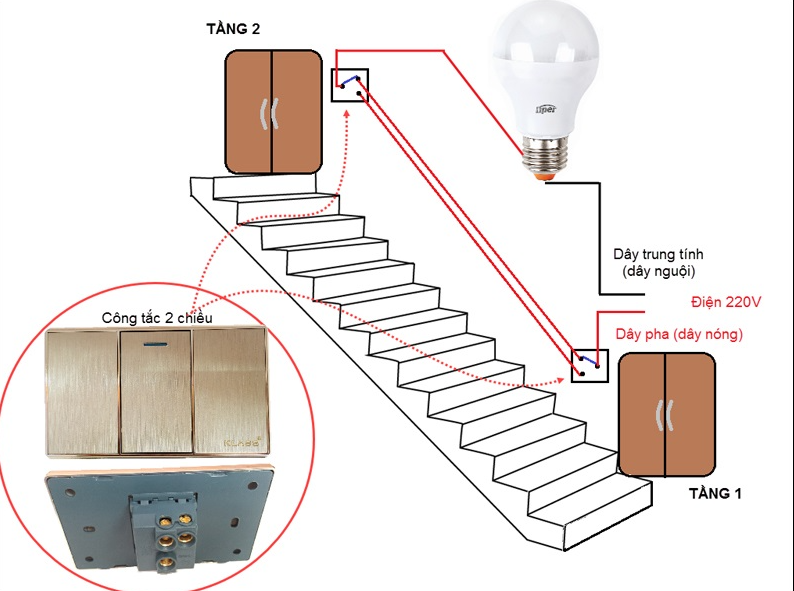

Cách đi dây công tắc điện 2 chiều

Tiếp theo, KTH ELECTRIC sẽ hướng dẫn khách hàng cách đấu nối công tắc điện 2 chiều.

Công tắc 2 chiều có 3 cực, trong đó có 1 cực chung (cực tĩnh) và 2 cực ra (cực động). Sử dụng 2 công tắc 2 chiều lắp ở 2 vị trí khác nhau, trong đó 2 cực ra (cực tích cực) của 2 công tắc 2 chiều nối với nhau, cực chung (cực) của công tắc 2 chiều thứ nhất nối với đường pha (L), cực chung của các công tắc 2 chiều còn lại nối với tải, điểm còn lại của tải nối với đường trung tính (N).

Những lưu ý khi lắp đặt công tắc điện 2 chiều

Khách hàng cần lưu ý những điểm sau khi mua hoặc lắp đặt công tắc điện 2 chiều:

• Chọn switch có chất lượng tốt, thương hiệu uy tín, chính hãng
• Nên lắp đặt ở khu vực/không gian thực sự cần thiết
• Tìm hiểu cách lắp đặt đúng cách để đảm bảo an toàn cho khách hàng và người lao động trong quá trình lắp đặt
• Không lắp công tắc 2 chiều ở nơi ẩm ướt hoặc tiếp xúc trực tiếp với nước
• Thường xuyên kiểm tra các công tắc điện, đường dây điện để phát hiện kịp thời sự cố

Hi vọng bài viết về công tắc điện 2 chiều này có thể mang lại nhiều thông tin hữu ích cho khách hàng. Để biết thêm về thiết bị đóng cắt 2 chiều, khách hàng có thể liên hệ với KTH ELECTRIC để được tư vấn nhanh nhất.
