Công Tắc Hành Trình Là Gì? Cấu Tạo – Nguyên Lý Hoạt Động

Chu Văn An

Nhờ những ứng dụng của mình, công tắc hành trình là thiết bị điện được sử dụng phổ biến trong hầu hết các công trình xây dựng hiện nay. Vì thế Công tắc giới hạn là gì?? Cấu trúc và nguyên lý làm việc của nó như thế nào? chúng ta hãy đi cùng nhau Hoàng Lai Hãy tìm hiểu về thiết bị này trong bài viết dưới đây nhé!

Công tắc giới hạn là gì?

Công tắc giới hạn còn được gọi là công tắc giới hạn. Loại công tắc này được sử dụng để hạn chế chuyển động của các bộ phận chuyển động trong cơ cấu hoặc hệ thống. Nó có cấu tạo giống như một công tắc điện thông thường và vẫn có chức năng đóng mở nhưng có thêm một cần gạt cho phép các bộ phận chuyển động di chuyển và thay đổi trạng thái của các tiếp điểm bên trong. Công tắc giới hạn không thể duy trì trạng thái và sẽ trở về vị trí ban đầu khi không còn được kích hoạt. Không giống như các công tắc thông thường khác, sau khi được kích hoạt, chúng tiếp tục duy trì trạng thái cho đến khi bị ảnh hưởng trở lại.

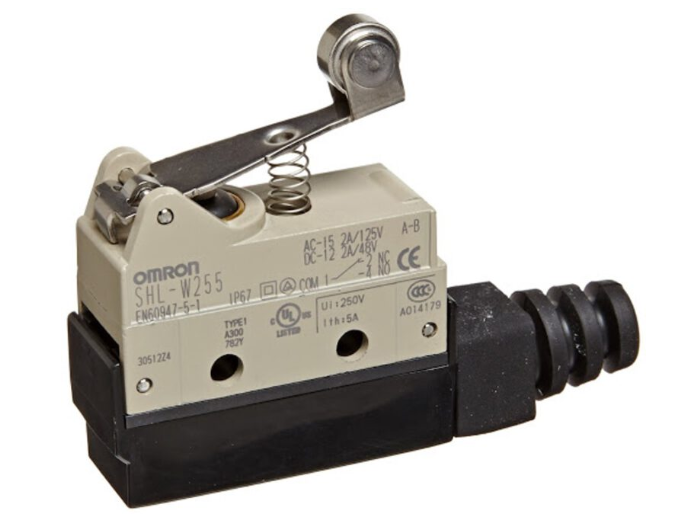

Công tắc giới hạn là gì?

Xem thêm: Công tắc hành trình HY R704C HANYOUNG

Cấu trúc công tắc giới hạn

Cấu tạo của công tắc hành trình bao gồm các phần sau:

• Phần thu phát: Đây là phần rất quan trọng của công tắc hành trình. Chúng được gắn phía trên công tắc và có nhiệm vụ tiếp nhận tác động của các bộ phận chuyển động để kích hoạt công tắc.
• Thân switch: Gồm các bộ phận bên trong switch có vỏ bằng nhựa giúp chúng chống sốc và bảo vệ mạch điện bên trong khỏi các tác nhân vật lý bên ngoài.
• Chân kết nối: Đây được coi là phần tín hiệu đầu ra của switch vì nó có chức năng truyền tín hiệu đến các thiết bị khác khi bị ảnh hưởng bởi bộ thu phát.

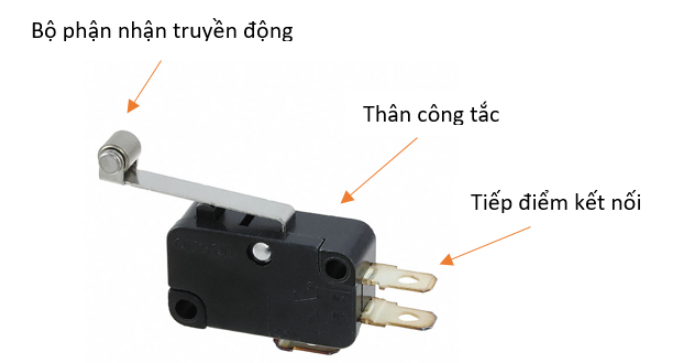

Cấu trúc công tắc giới hạn

Công tắc giới hạn hoạt động như thế nào?

Nguyên lý làm việc của công tắc hành trình khá đơn giản như sau:

Thông thường, mỗi công tắc sẽ có các bộ phận vận hành bao gồm: thanh truyền động, chân thường đóng (NC) và chân thường mở (NO), chân COM.

Trong điều kiện bình thường, khi bộ phận truyền động của công tắc không bị tác động thì các tiếp điểm giữa chân COM và chân thường đóng sẽ được nối với nhau. Tuy nhiên, khi bộ phận truyền động bị tác động sẽ khiến chân COM và chân NC tách ra. Lúc này, chân COM sẽ tác động lên chân thường mở, kích hoạt trạng thái làm việc và điều khiển tín hiệu đầu ra của công tắc giới hạn.

Phân loại công tắc giới hạn

Hiện nay trên thị trường có rất nhiều loại công tắc hành trình khác nhau. Tùy vào cách thức hoạt động mà người dùng sử dụng vào những mục đích khác nhau. Dưới đây là một số loại công tắc giới hạn phổ biến:

Công tắc giới hạn thân kim loại

Công tắc giới hạn thân kim loại rất giống với công tắc giới hạn có bánh xe gạt nước. Điểm khác biệt duy nhất là loại switch này có cấu trúc số nhân chuyển động và được trang bị thêm các phần tăng hoặc giảm kích thước. Lý tưởng cho nhiều ứng dụng khác nhau với các cơ chế tác động khác nhau. Công tắc hoạt động với điện áp lên tới 500VAC, 10A và nhiệt độ hoạt động -25 ữ 70°C.

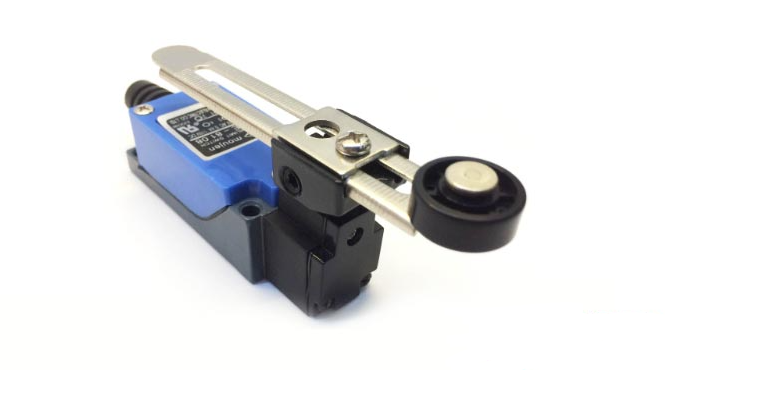

Công tắc giới hạn thân kim loại

Công tắc giới hạn đòn bẩy

Công tắc giới hạn kiểu đòn bẩy bao gồm một bộ thu dẫn động bằng bánh xe và thân bằng nhựa. Công tắc có khả năng chống bụi và chống nước theo tiêu chuẩn IP67, nhiệt độ hoạt động dưới 70°C, điện áp tối đa 500VAC và dòng điện định mức 1A. Kiểu tác động của loại công tắc này là một cặp tiếp điểm thường đóng và thường mở, được di chuyển nhanh chóng bằng cần tác động hai chiều. Công tắc thường được tích hợp thêm cầu chì để giúp bảo vệ chống đoản mạch an toàn 10A.

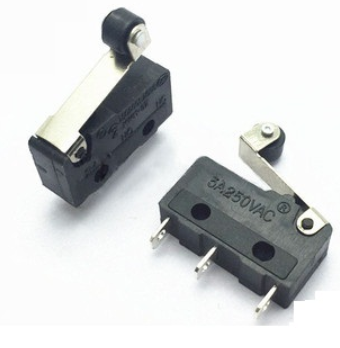

Công tắc giới hạn đòn bẩy

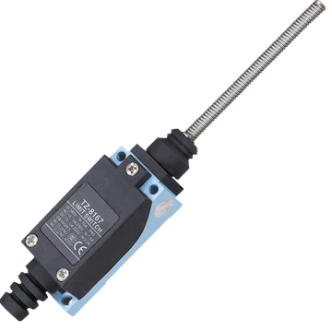

công tắc giới hạn lò xo

Công tắc giới hạn lò xo được thiết kế với hai phiên bản: thân kim loại và thân nhựa. Thân kim loại đạt IP66 và thân nhựa đạt IP65. Nói chung, cả hai loại đều hoạt động tốt ở ngoài trời. Kích thước thân máy của 2 loại là: 30 x 60 x 41mm và 22 x 53 x 30mm. Điểm khác biệt giữa loại công tắc này với các loại công tắc khác là ở phía trên có lắp một lò xo để chịu được tác động của bộ phận truyền động.

công tắc giới hạn lò xo

Công tắc giới hạn kéo

Công tắc giới hạn kéo là công tắc được kích hoạt bằng cách kéo vòng kim loại trên cùng, thường được sử dụng trong hệ thống khẩn cấp hoặc ứng dụng cửa trượt. Nó có thiết kế thân kim loại, tiêu chuẩn chống nước IP65, tiếp điểm tác động nhanh NO và NC 10A và điện áp 500VAC. Chu kỳ làm việc là 3600 lần/giờ. Loại công tắc hành trình này sẽ có nút reset và loại không có nút reset.

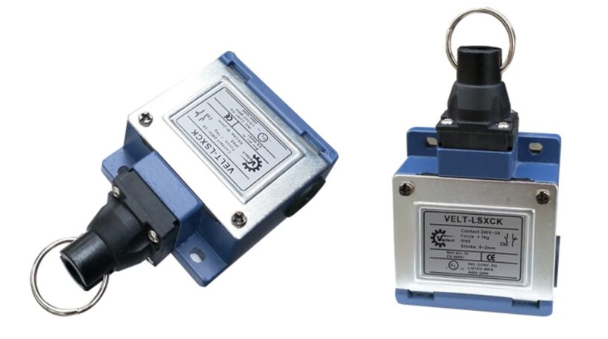

Công tắc giới hạn kéo

Xem thêm: Tìm hiểu Rơle là gì? Chức năng và nguyên lý làm việc của rơle

Ưu điểm và nhược điểm của công tắc giới hạn

Thuận lợi

• Tiêu thụ điện năng thấp.
• Có thể được sử dụng trong hầu hết các ứng dụng công nghiệp.
• Có thể kiểm soát nhiều tải.
• Điều kiện đáp ứng yêu cầu về độ chính xác và độ lặp lại cao.

thiếu sót

• Bị hạn chế ở các thiết bị có tốc độ di chuyển thấp.
• Phải có sự tiếp xúc trực tiếp với thiết bị được sử dụng.
• Các bộ phận cơ khí có thể bị mòn do tiếp xúc.

Ứng dụng chuyển đổi giới hạn

Công tắc giới hạn chuyển đổi chuyển động thành năng lượng điện để kích hoạt một quy trình khác trong dây chuyền sản xuất hoặc sản xuất. Công tắc giới hạn được sử dụng trong nhiều dây chuyền sản xuất khác nhau, phổ biến nhất là những dây chuyền sử dụng khí nén. Trong các nhà máy, loại công tắc này còn được sử dụng rộng rãi, ví dụ: trên dây chuyền sản xuất, băng tải, băng tải,… Thường được sử dụng chủ yếu để hạn chế di chuyển, nghĩa là khi kết cấu chạm vào công tắc sẽ cắt điện vào kết cấu.

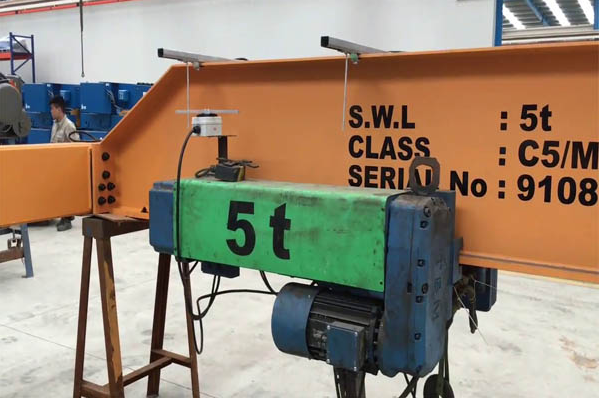

Ứng dụng chuyển đổi giới hạn

Sau đây là một số công dụng cụ thể của công tắc hành trình đang được sử dụng ở nhiều nhà máy:

• Phát hiện liên lạc đối tượng.
• Phát hiện phạm vi chuyển động
• Phát hiện vị trí và giới hạn chuyển động của vật thể.
• Phát hiện tốc độ của một vật thể.
• Tính toán điểm tác động hoặc sản phẩm.
• Khi có vấn đề gì hay trục trặc vui lòng tắt mạch.
• Một thương hiệu sản xuất công tắc giới hạn.

Xem thêm: Aptomat là gì? Cấu tạo và nguyên lý hoạt động của Aptomat

Thương hiệu sản xuất công tắc hành trình

Công tắc giới hạn Hanrong

Công tắc hành trình Hanyoung có xuất xứ từ Hàn Quốc. Đây là hãng có lịch sử khá lâu đời nhưng mới gia nhập thị trường Việt Nam khoảng 5 năm trở lại đây. Ưu điểm của thiết bị chuyển mạch của công ty này là chúng khá rẻ và tính sẵn có của chúng rất tốt. Ngoài ra, hiệu suất làm việc của loại switch này cũng khá tốt, độ bền tương đối cao. Tuy nhiên, phạm vi sản phẩm của công ty không lớn và thị trường cũng không lớn. Sản phẩm cảm biến và đồng hồ hiển thị chưa được chính xác lắm.

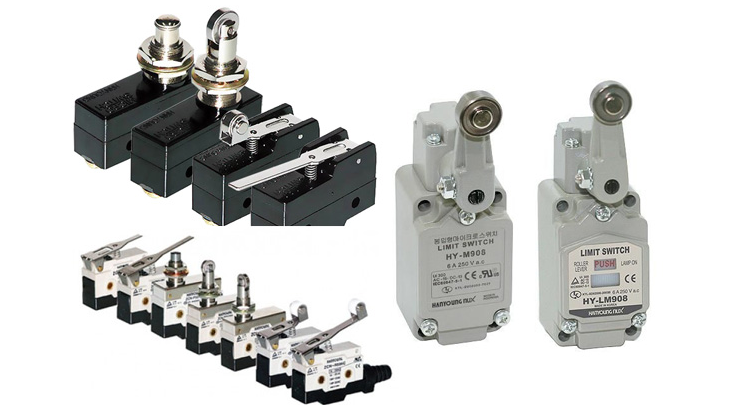

Công tắc giới hạn Hanrong

Công tắc giới hạn Omron

Công tắc hành trình Omron có nguồn gốc từ Châu Á và sớm xuất hiện tại thị trường Việt Nam. Chúng thường được sử dụng trong nhiều ngành công nghiệp. Có nhiều thiết kế đa dạng cho người dùng lựa chọn và mang lại độ bền đáng kể cho nhiều ứng dụng khác nhau trong hệ thống và thiết bị sản xuất. Ngoài ra, Omron còn sản xuất và cung cấp nhiều loại thiết bị hỗ trợ công nghiệp khác nhau, đặc biệt là PLC.

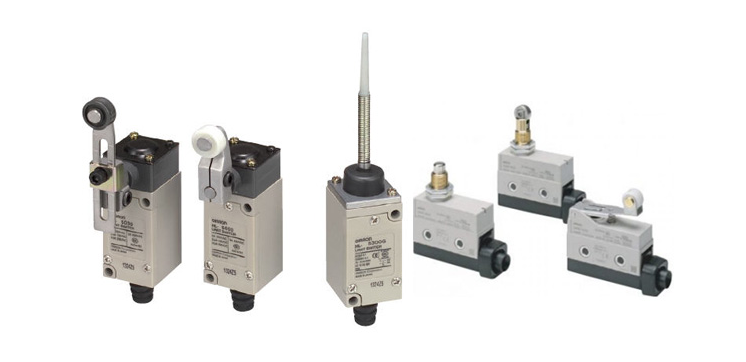

Công tắc giới hạn Omron

Trên là bài viết của tác giả Hoàng Lai Cung cấp cho bạn thông tin về thiết bị chuyển mạch giới hạn. Hy vọng các bạn có thể sử dụng thiết bị điện này trong hoạt động sản xuất của mình.
