Contactor 1 pha là gì? Cấu tạo, nguyên lý hoạt động và chức năng

Chu Văn An

Contactor một pha là thiết bị dùng cho hệ thống điện một pha với vai trò bảo vệ động cơ và các thiết bị điện. Cùng Trường Chu Văn An tìm hiểu về cấu tạo, nguyên lý hoạt động và ứng dụng của contactor một pha.

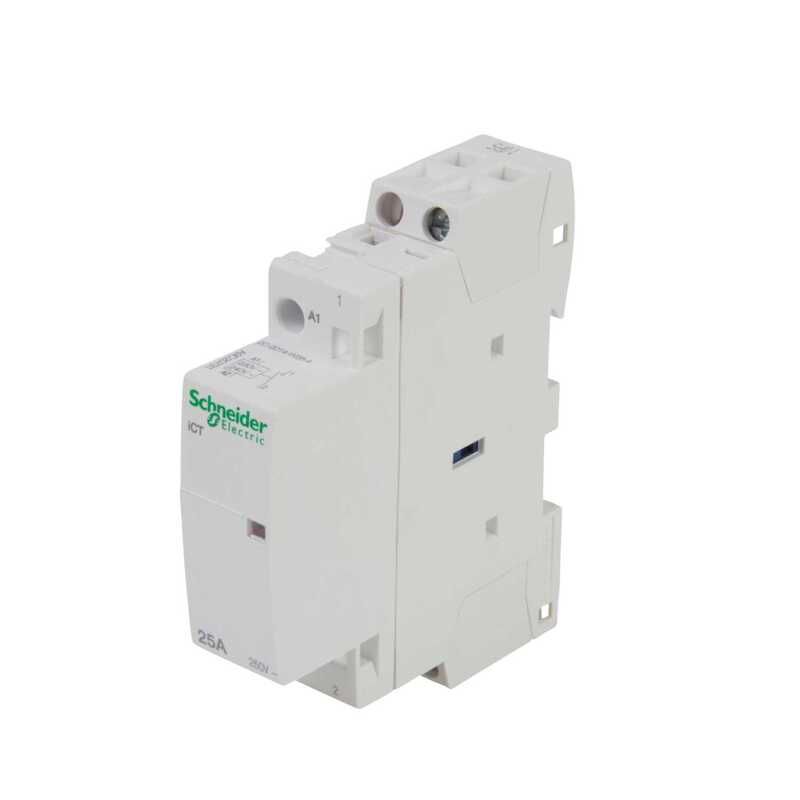

Công tắc tơ một pha là gì?

Công tắc tơ một pha đóng vai trò là công tắc điều khiển đóng mở các thiết bị điện dùng trong gia đình và sinh hoạt, chủ yếu hoạt động bằng dòng điện một pha có điện áp 220V hoặc 240V.

Contactor một pha được sử dụng như một thiết bị bảo vệ điện nhờ khả năng chịu được dòng tải cao, có khả năng ngăn ngừa đoản mạch bên trong khi xảy ra quá tải điện. Dòng contactor này có 1 tiếp điểm thường mở và không có tiếp điểm phụ. Tiếp điểm chính được làm bằng đồng, dẫn điện tốt và chống ăn mòn tốt.

Cấu tạo và nguyên lý hoạt động của contactor 1 pha

Cấu tạo của contactor một pha thường bao gồm một cuộn dây, một lò xo ở giữa ép vào cuộn dây và phía trên lò xo có một lõi thép nhỏ. Lõi thép này là bộ phận linh hoạt có thể di chuyển lên xuống khi có dòng điện đi qua. Vai trò của nó là tạo ra từ trường tốt hơn cho contactor một pha.

Khi có dòng điện chạy qua, cuộn dây sẽ tạo ra từ trường, hút lõi thép vào tiếp điểm còn lại, giúp contactor thực hiện chức năng đóng mạch. Ngược lại, khi không có dòng điện đi qua, lò xo sẽ ​​đẩy lõi thép về vị trí ban đầu, lúc này mạch điện bị gián đoạn.

Ưu điểm của contactor một pha trong hệ thống điện

Công tắc tơ một pha có thiết kế nhỏ gọn, dễ lắp đặt và bảo trì. Ngoài ra, thiết bị này còn có nhiều ưu điểm khác như:

• Bảo vệ các thiết bị điện: Contactor có chức năng bảo vệ các thiết bị điện như công tắc, ổ cắm thông minh khỏi nguy cơ quá tải. Contactor một pha đảm bảo dòng điện đi qua thiết bị điện không vượt quá giới hạn cho phép, từ đó tăng tuổi thọ của thiết bị.
• Dễ dàng cài đặt và vận hành: Với thiết kế nhỏ gọn và cấu tạo đơn giản, contactor 1 pha dễ dàng kết nối trong nguồn điện gia dụng.
• Đảm bảo an toàn: Contactor 1 pha có khả năng cách ly và cách điện, giúp đảm bảo an toàn cho người sử dụng và ngăn ngừa nguy cơ bị điện giật, sự cố về điện.
• Đa ứng dụng: Thiết bị này được sử dụng trong nhiều ứng dụng khác nhau trong hệ thống điện dân dụng như điều khiển đèn, quạt, máy bơm nước, máy nước nóng và nhiều thiết bị điện khác.
• Tiết kiệm năng lượng: Contactor một pha có thể tự động điều chỉnh bật/tắt theo thời gian hoặc nhiệt độ nên giúp tiết kiệm năng lượng và giảm hóa đơn tiền điện.

Xem thêm về dòng contactor 3 pha

Chức năng của contactor một pha

Contactor 1 pha có tác dụng điều chỉnh dòng điện 1 pha trong hệ thống điện 3 pha. Chức năng chính của thiết bị này là tạo hoặc ngắt dòng điện từ nguồn đến tải, được sử dụng cho nhiều loại thiết bị như hệ thống chiếu sáng, động cơ nhỏ, điều hòa, tủ lạnh.

Công tắc tơ một pha cũng được sử dụng để điều khiển máy nén trong hệ thống HVAC (hệ thống sưởi và điều hòa không khí). Khi bộ điều chỉnh nhiệt cho biết cần làm mát, công tắc tơ một pha sẽ cho phép dòng điện đi tới máy nén (trái tim của hệ thống làm mát) và bắt đầu làm mát. Khi đạt đến nhiệt độ mong muốn, contactor sẽ ngắt nguồn điện tới máy nén và dừng quá trình làm mát.

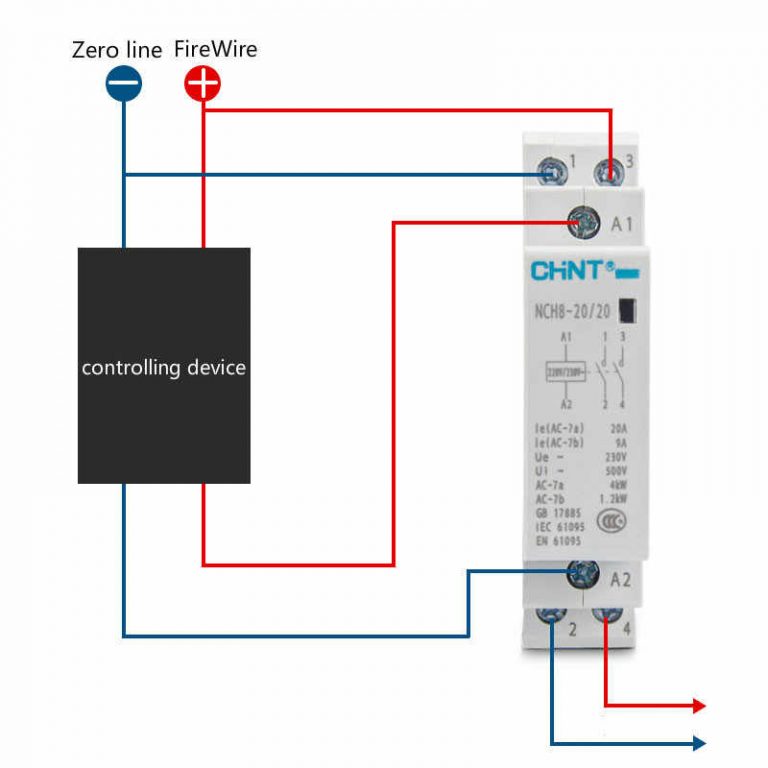

Hướng dẫn nối dây cho contactor một pha

Để nối dây an toàn cho công tắc tơ một pha và đảm bảo hiệu suất của thiết bị, phải tuân thủ các bước cụ thể sau:

• Chuẩn bị dụng cụ và vật liệu: Gồm contactor 1 pha, dây dẫn phù hợp, máy cắt dây, kìm tuốt dây và ốc vít để cố định dây.
• Tắt nguồn điện: Đây là nguyên tắc đầu tiên cần đảm bảo trong bất kỳ việc sửa chữa, bảo trì thiết bị điện nào.
• Xác định các cực contactor: Contactor một pha có các cực T1, T2 và L1, L2 được đánh dấu rõ ràng bao gồm các cực đầu vào (nguồn) và đầu ra (tải).
• Đấu nối cực nguồn và cực tải: Nối dây từ nguồn điện vào cực nguồn của contactor. Sau đó, nối dây từ cực tải của công tắc tơ với thiết bị tải.
• Kiểm tra: Sau khi hoàn thành việc đấu dây khởi động 1 pha, bạn cần kiểm tra lại mối nối dây để đảm bảo chắc chắn và an toàn. Sau đó, bật nguồn và chạy thử để đảm bảo công tắc tơ hoạt động bình thường.

Xem thêm: Hướng dẫn chi tiết bắt đầu trận đấu từ 3 pha và 1 pha

Trường Chu Văn An là nhà nhập khẩu và phân phối thiết bị điện chính hãng nên chúng tôi đảm bảo có sẵn nguồn cung cấp contactor 1 pha thông dụng, chất lượng nhất trên thị trường hiện nay từ các thương hiệu như: LS Electric, BTB Electric, Mitsubishi… Sản phẩm của chúng tôi được nhập khẩu trực tiếp từ nhà máy nên đảm bảo độ tươi ngon cũng như giá cả cạnh tranh, ổn định theo niêm yết.
