Contactor là thiết bị chuyển mạch được sử dụng phổ biến trong kỹ thuật điện dân dụng và công nghiệp. Công tắc tơ ba pha là thiết bị có thiết kế nhỏ, cấu tạo đơn giản nhưng đóng vai trò rất quan trọng trong nguồn điện công nghiệp. Vì thế Công tắc tơ ba pha là gì?? Cấu trúc là gì? chúng ta hãy đi cùng nhau Hoàng Lai Hãy tìm câu trả lời trong bài viết dưới đây.

Công tắc tơ ba pha là gì?

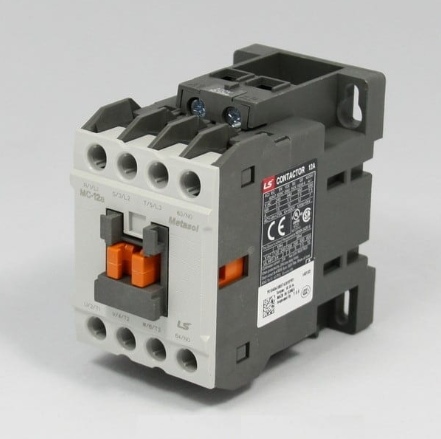

Công tắc tơ ba pha Còn được gọi là công tắc tơ ba pha hoặc bộ khởi động ba pha, nó là một thiết bị chuyển mạch điện không thể thiếu trong bất kỳ kỹ thuật điện dân dụng hoặc công nghiệp nào.

Contactor 3 là thiết bị tích hợp 3 cực tạo thành 3 tiếp điểm rơle khác nhau, giúp đảo chiều và chống quá tải khi nối rơle nhiệt với động cơ công nghiệp (như quạt công nghiệp, máy kéo, máy bơm nước…) sử dụng nguồn điện xoay chiều 3 pha: 220V, 240V, 380V, 480V.

Công tắc tơ ba pha là gì?

>>> Xem thêm: Contactor là gì? Nguyên lý làm việc, phân loại và ứng dụng

Cấu trúc contactor ba pha

Trên thực tế, contactor ba pha bao gồm 3 phụ kiện chính: từ trường, mạch xử lý hồ quang, dãy tiếp điểm (tiếp điểm phụ, tiếp điểm chính) nối với nhau tạo thành một khối hoàn chỉnh.

Điểm khác biệt trong cấu tạo của contactor 3 pha là chúng có 3 cực, tạo thành 3 tiếp điểm khác nhau thay vì chỉ có 2 tiếp điểm chính như contactor 1 pha.

Nam châm điện của contactor được thiết kế với một cuộn dây đồng quấn quanh lõi thép dày và được trang bị hệ thống lò xo có chức năng nén, đẩy để đóng mở.

• Bảng mạch xử lý hồ quang được sử dụng để loại bỏ hồ quang xảy ra và giúp ngăn ngừa sự nóng lên của hồ quang làm cháy các tiếp điểm dẫn đến độ bền của bộ phận contactor thấp.
• Màn hình cảm ứng bao gồm các tiếp điểm chính và các tiếp điểm phụ. Các tiếp điểm chính thường thấy trong các hệ thống mạch điện, cho phép dòng điện lên tới hàng nghìn ampe. Tiếp điểm phụ được điều khiển bởi mạch bên trong của mạch điều khiển và chỉ cho phép dòng điện không quá 5A chạy qua.

>>> Xem thêm: Rơle là gì? Chức năng và nguyên lý làm việc của rơle

Nguyên lý làm việc của contactor ba pha

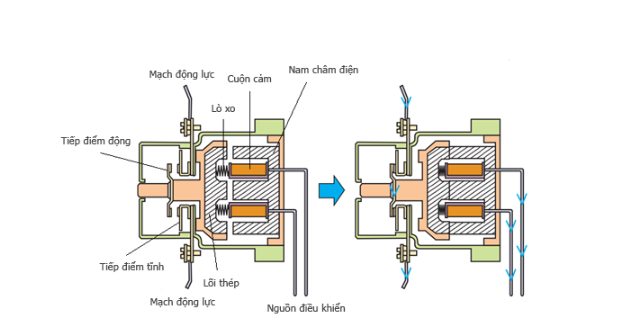

Khóa liên động di chuyển cơ học giữa lõi di động và hệ thống tiếp điểm, làm cho các tiếp điểm chính đóng lại và các tiếp điểm phụ thay đổi trạng thái và duy trì trạng thái đó.

Khi cuộn dây ngắt điện, contactor ở trạng thái nghỉ và các tiếp điểm sẽ trở về trạng thái ban đầu.

Phương pháp nối dây contactor ba pha

Phương pháp nối dây contactor ba pha Như hình dưới đây, nó được dùng cho điện sinh hoạt giúp điều khiển máy bơm nước.

Hai tiếp điểm đầu vào của phần nguồn contactor sẽ được nối với nguồn điện và hai tiếp điểm đầu ra sẽ được nối với động cơ. Bộ hẹn giờ được đặt theo khoảng thời gian do người dùng lựa chọn và được kết nối nối tiếp với cuộn dây đón của công tắc tơ.

Phương pháp nối dây contactor ba pha

Đây là cách quy trình hoạt động:

• Khi cầu dao đóng, nhấn nút BẬT (màu xanh lá cây) và mạch điều khiển sẽ cấp nguồn cho cuộn thu của công tắc tơ. Tại thời điểm này, contactor cho phép dòng điện chạy vào động cơ. Các tiếp điểm thường mở của contactor trở nên thường đóng và vẫn đóng để giúp động cơ tiếp tục chạy.
• Khi nhấn nút đóng (màu đỏ), mạch điều khiển bị ngắt, nguồn điện không còn được cấp cho cuộn dây tiếp điểm của contactor và tiếp điểm thường mở sẽ trở về trạng thái ban đầu. Lúc này mạch bảo trì không còn và cuộn dây kéo contactor bị nhả ra khiến động cơ không còn nhận điện và ngừng hoạt động.

>>>Xem thêm: Những điều cần biết về sự khác biệt giữa rơle trung gian và contactor

Ứng dụng của contactor ba pha

Công tắc tơ ba pha được sử dụng rộng rãi trong ngành điện, tổng đài và các lĩnh vực liên quan đến tự động hóa. Chúng được sử dụng trong các công trình xây dựng dân dụng, công nghiệp và có mặt ở nhiều nhà máy, văn phòng, nhà cao tầng, dây chuyền sản xuất công nghiệp, khu phức hợp, trung tâm thể thao, siêu thị, bệnh viện…

Vai trò lớn nhất của contactor trong đời sống là điều khiển đóng mở các thiết bị điện công suất lớn như hệ thống làm mát, quạt,… Ngoài ra, chúng còn có vai trò bảo vệ an toàn cho các thiết bị động lực khi xảy ra sự cố như quá tải dòng điện, điện áp trong hệ thống.
