Cuộn cảm là một loại linh kiện được sử dụng phổ biến trong nhiều thiết bị điện. Vì thế Một cuộn cảm là gì?? Cấu trúc của một cuộn cảm là gì? chúng ta hãy đi cùng nhau Hoàng Lai Hãy tìm câu trả lời trong bài viết dưới đây.

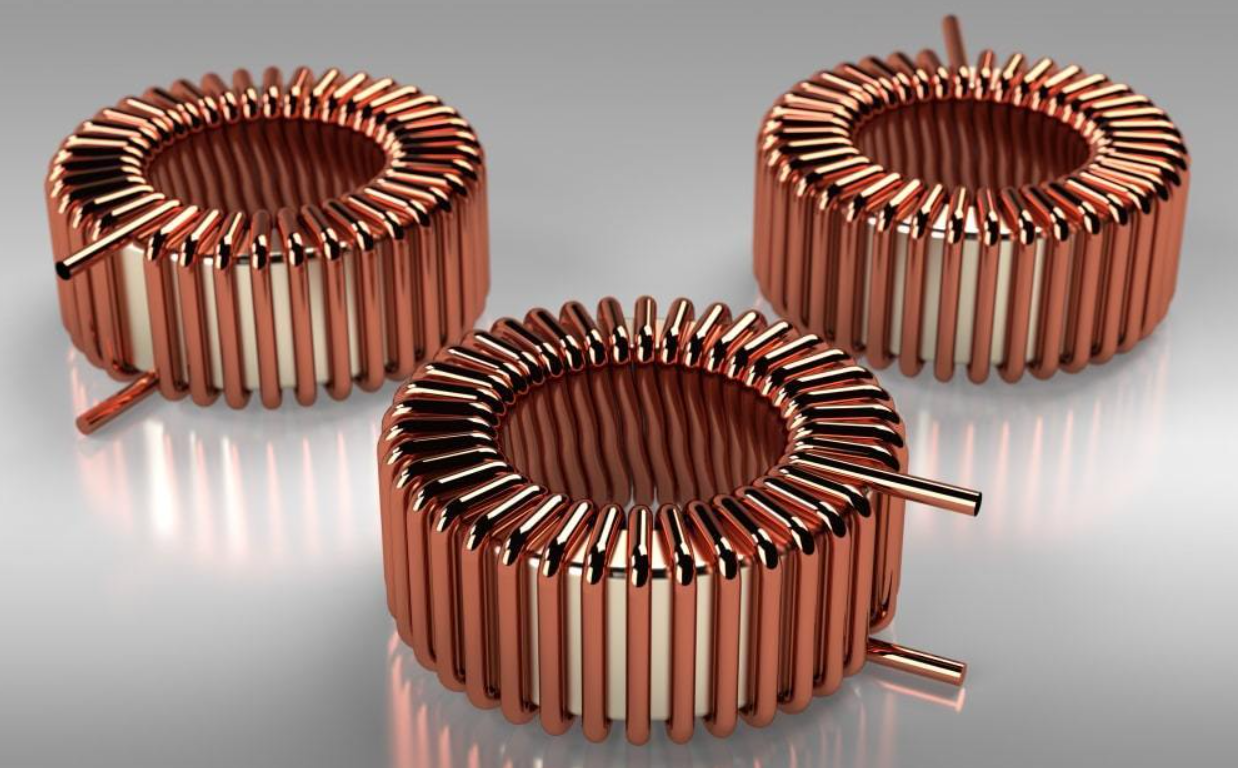

Một cuộn cảm là gì?

Cuộn cảm Còn được gọi là cuộn dây từ và cuộn dây cảm ứng. Đây là một linh kiện điện tử thụ động được làm từ nhiều vòng dây dẫn quấn quanh nó. Khi dòng điện chạy qua nó, cuộn cảm sẽ tạo ra một từ trường.

Từ tiếng Anh cho cuộn cảm là Inductor. Độ tự cảm của cuộn cảm là L và đơn vị của nó là Henry (H). Cuộn cảm là thành phần được tìm thấy trong nhiều mạch điện tử. Để đo hoặc kiểm tra cuộn cảm, bạn có thể sử dụng đồng hồ vạn năng.

>>> Xem thêm: Cuộn dây điện trở là gì? Đặc điểm và công dụng của cuộn dây điện trở

Cấu tạo và nguyên lý làm việc của cuộn cảm

Cấu trúc cuộn cảm

Một cuộn cảm bao gồm một cuộn dây được quấn thành nhiều vòng. Dây quấn sẽ được phủ một lớp cách điện cực tốt. Ngoài ra, cấu tạo của cuộn cảm còn có lõi từ được làm từ nhiều loại vật liệu khác nhau như: vật liệu dẫn điện từ (ferit), lõi thép,…

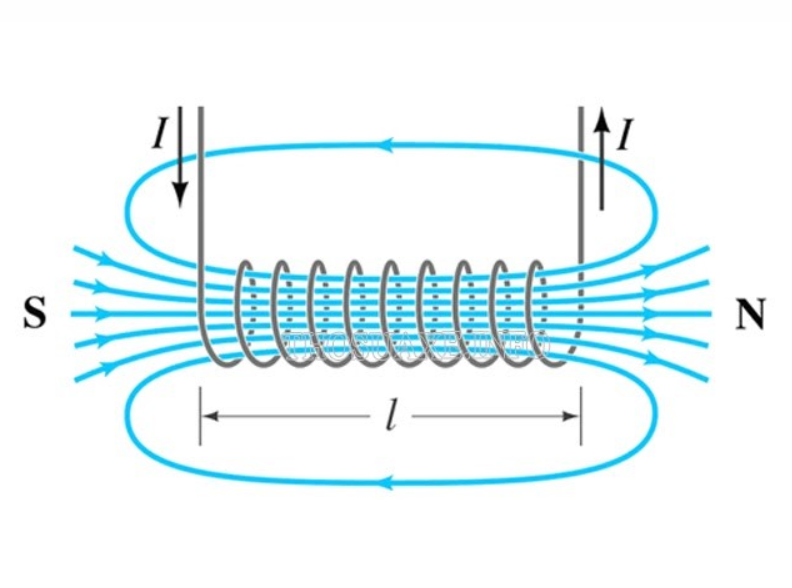

Cuộn cảm hoạt động như thế nào

Đối với dòng điện một chiều (DC), cường độ và hướng không đổi (tần số là 0). Một cuộn cảm hoạt động giống như một điện trở có điện kháng xấp xỉ bằng 0 hoặc chúng ta có thể nói cuộn dây bị đoản mạch. Dòng điện chạy qua cuộn cảm tạo ra một từ trường (B) có hướng và cường độ không đổi.

Khi cho dòng điện xoay chiều (AC) mắc vào cuộn cảm, dòng điện trong cuộn dây sẽ tạo ra từ trường biến thiên (B) và điện trường biến thiên (E), nhưng luôn vuông góc với từ trường. Độ tự cảm của cuộn dây sẽ phụ thuộc vào tần số AC.

Cuộn cảm L Nó có khả năng lọc nhiễu tốt cho các mạch nguồn DC chứa nhiễu có tần số khác nhau. Tùy theo đặc tính riêng của từng cuộn dây, nó giúp ổn định dòng điện và được sử dụng trong công việc liên quan đến mạch lọc tần số.

>>> Xem thêm: Aptomat là gì? Cấu tạo và nguyên lý hoạt động của Aptomat

Ký hiệu cuộn cảm

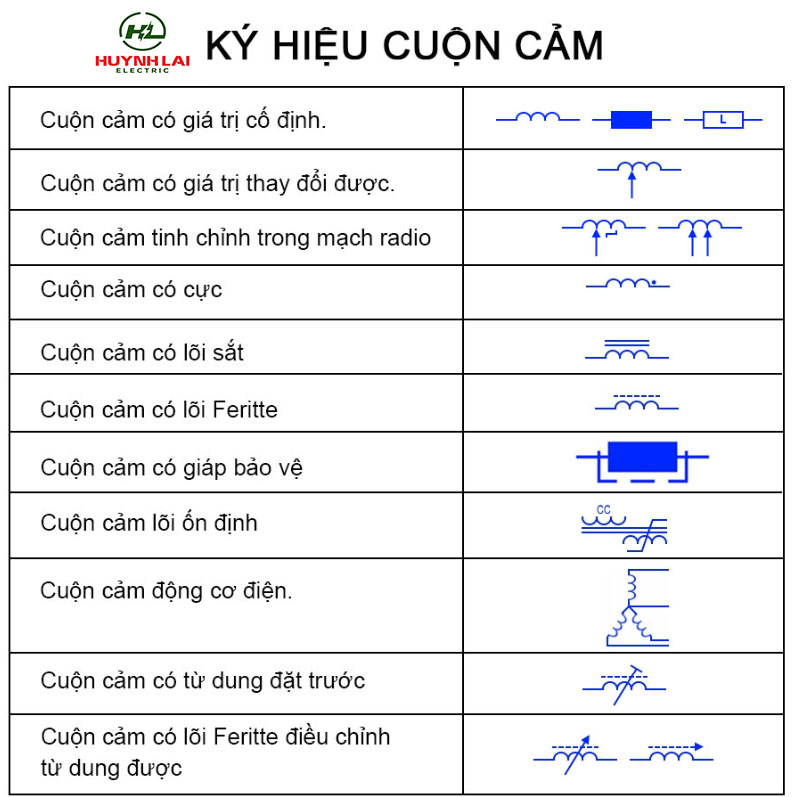

Ký hiệu cuộn cảm Đơn giản. Dưới đây là bảng ký hiệu cho một số loại cuộn cảm khác nhau.

Phân loại cuộn cảm

Theo cấu trúc và phạm vi ứng dụng, cuộn cảm chủ yếu được chia thành 3 loại:

• Cuộn cảm âm thanh.
• Cuộn cảm tần số trung bình.
• Cuộn cảm tần số cao.

Tùy theo hình dạng mà có cuộn cảm cắm và cuộn cảm dính.

Tùy thuộc vào cấu trúc mà có cuộn cảm lõi không khí, lõi thép, lõi ferit, v.v.

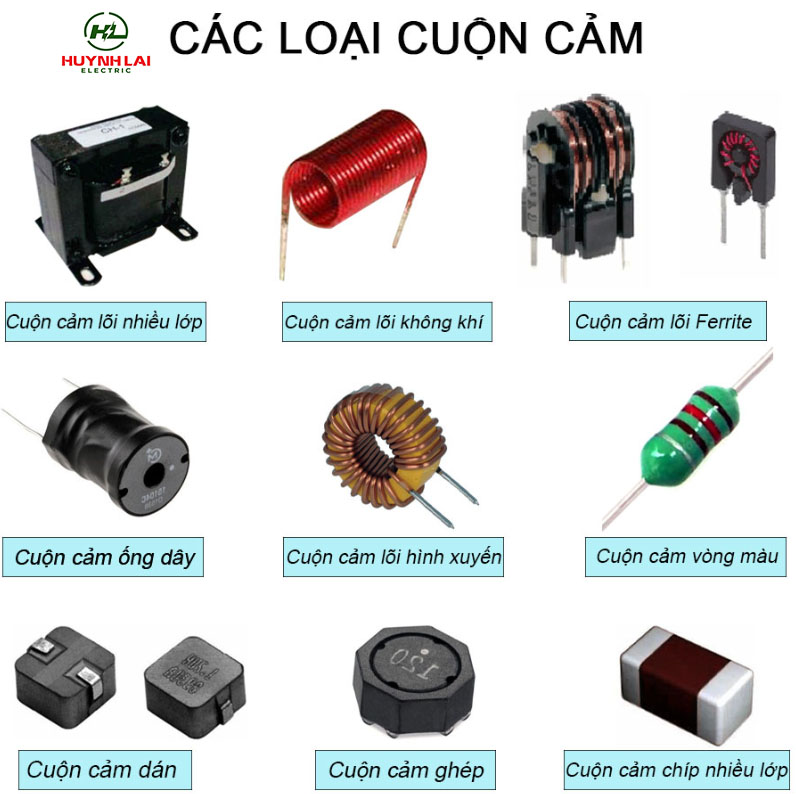

Sau đây là một số cuộn cảm được sử dụng phổ biến (chủ yếu phân loại theo cấu trúc lõi từ).

• Cuộn cảm nhiều lớp: bao gồm các ống dây và lõi cuộn cảm nhiều lớp, dùng để lọc tiếng ồn hoặc sạc xe điện.
• Cuộn cảm lõi không khí: Vật liệu lõi của loại cuộn cảm này là không khí và được sử dụng trong các ứng dụng tần số.
• Cuộn cảm dạng ống: Loại cuộn cảm này được sử dụng trong các ứng dụng chuyển đổi nguồn điện, mạch lọc, máy thu radio và tivi.
• Cuộn cảm lõi Ferrite: Đây là loại cuộn cảm có lõi làm bằng vật liệu ferrite (gồm sắt và oxit trộn lẫn với nhau) và được sử dụng trong các ứng dụng tần số cao như mạch chuyển mạch, bộ lọc pi, v.v.
• Cuộn cảm ống dây: Loại cuộn cảm này bao gồm một dây và lõi ferrite được đặt bên trong ống dây. Được sử dụng trong các ứng dụng bộ chuyển đổi như mạch SMPS, bộ lọc đầu ra, bộ lọc đầu vào, v.v.

Ngoài ra, còn có nhiều loại cuộn cảm khác như: cuộn cảm lõi hình xuyến, cuộn cảm dán, cuộn cảm composite, cuộn cảm vòng màu, cuộn cảm chip nhiều lớp,… Mỗi loại cuộn cảm có công dụng khác nhau và được sử dụng trong các bộ phận mạch điện tử.

>>> Xem thêm: Contactor là gì? Cấu tạo, nguyên lý làm việc và ứng dụng

Công dụng của cuộn cảm là gì?

Dưới đây là một số ứng dụng phổ biến của cuộn cảm.

• Nam châm điện: Đây là ứng dụng cuộn đơn giản nhất. Cuộn cảm tạo ra từ trường khi có dòng điện chạy qua, kết hợp với lõi thép cuộn bên ngoài có tác dụng hút các kim loại khác.
• Rơle điện tử: Một công tắc điện có cuộn cảm tạo ra từ trường khi cuộn dây điện được cấp điện. Lúc này, dòng điện chạy qua rơle.
• kèn Nó bao gồm một nam châm hình trụ và một cuộn cảm có hai cực (cực N, cực S) có từ trường mạnh. Cuộn cảm được nối với màng loa, cho phép các dao động di chuyển ra vào dễ dàng.
• micro Có cấu trúc giống như loa. Micro có cuộn cảm với dây lớn hơn. Vì vậy, trở kháng của micro rất cao và có thể tạo ra nhiều âm thanh khác nhau.

Ngoài ra, cuộn cảm còn được sử dụng trong nhiều lĩnh vực khác nhau như động cơ, thiết bị điện,… Với mỗi công việc, bạn có thể lựa chọn loại cuộn cảm phù hợp với công việc.

Mong rằng qua bài viết này Hoàng Laibạn có hiểu cuộn cảm là gì không? Cũng như nguyên lý làm việc và ứng dụng của các thành phần đó.
