Cuộn Kháng Là Gì? Đặc Điểm Và Công Dụng Của Cuộn Kháng

Chu Văn An

Lò phản ứng là một thiết bị điện rất quen thuộc được sử dụng rất phổ biến trong các mạch điện. Nhưng đôi khi chúng ta không biết rõ đặc tính của nó nên dễ gây ra những nguy hiểm không đáng có. Vậy cuộn dây điện trở là gì? Nó có tác dụng gì đối với cuộc sống? Hãy cùng KTH ELECTRIC tìm hiểu về cuộn dây điện trở nhé!

Thông tin về cuộn dây điện trở

Khái niệm cuộn dây điện trở

• Cuộn dây điện trở là gì? Như chúng ta đã biết, lò phản ứng là một cuộn dây có độ tự cảm không đổi. Thiết bị này còn được biết đến với công dụng hạn chế dòng ngắn mạch phía bên. Duy trì giá trị điện áp ở một mức nhất định và ngăn dòng điện thay đổi.
• Nếu bạn là người làm trong lĩnh vực điện chắc hẳn không còn xa lạ với loại thiết bị này. Khi nó được sử dụng quá thường xuyên trong một mạch điện.
• Có thể thấy, lò phản ứng được coi là thiết bị không thể thiếu trong hệ thống hiện nay. Đảm bảo hệ thống hoạt động trơn tru và tối ưu hơn. Ngoài ra, lò phản ứng cũng rất hữu ích khi độ biến dạng dòng điện và điện áp lớn. Ngoài ra, nó còn có chức năng lọc sóng hài và nâng cao chất lượng dòng điện.

Cấu tạo cơ bản của cuộn dây điện trở và cách phân loại cuộn dây điện trở

Để hiểu rõ hơn về cách thức hoạt động của lò phản ứng, chúng ta nên biết thêm về cấu trúc của nó. Muốn biết thêm về thiết bị này.

Cấu tạo của cuộn dây điện trở

Cấu trúc của thiết bị khá đơn giản, bao gồm một vòng dây và lõi sắt. Dây dẫn được quấn quanh lõi và tạo thành nhiều vòng.

Khi dòng điện đi qua cuộn dây sẽ đồng thời tạo ra một từ trường. Từ đây, cảm ứng được tạo ra để triệt tiêu sự biến dạng của dòng điện.

>>> Có thể bạn quan tâm: Hướng dẫn quy trình nối dây đúng cách và an toàn.

Phân loại lò phản ứng

Nói chung, có hai cách chính để làm điều này Phân loại cuộn dây điện trở Có: Điện áp và mục đích.

• Phân loại theo điện áp: gồm 2 loại chính

Lò phản ứng hạ thế: dùng cho điện áp từ 440V đến 1000V. Đối với loại này thì tương thích với hệ thống điện trong các nhà máy, xí nghiệp, xưởng sản xuất…

Lò phản ứng trung thế: được sử dụng rộng rãi ở những nơi có điện áp trên 1000V.

• Phân loại theo mục đích sử dụng: Có 2 loại

Cuộn kháng bảo vệ các thiết bị điện công nghiệp: Loại này được sử dụng trong dàn tụ điện để bảo vệ tụ điện và các thiết bị chuyển mạch hoặc rơle bù bên trong. Sau đó, lò phản ứng được kết hợp với tụ điện để loại bỏ các thành phần hài. Nâng cao chất lượng điện năng của toàn hệ thống điện. Đây là một thiết bị rất cần thiết trong trường hợp điện áp hoặc dòng điện bị biến dạng nhiều.

Cuộn kháng bảo vệ biến tần: Như đã đề cập ở trên, có 2 loại cuộn kháng dùng để bảo vệ biến tần. Chúng là cuộn kháng AC (điện trở đầu vào biến tần) và cuộn kháng DC (điện trở đầu ra biến tần).

Cuộn dây điện trở hoạt động như thế nào

Trong mạch điện xoay chiều, tần số của dòng điện tỷ lệ thuận với độ tự cảm. Khi đó, tần số càng lớn thì độ tự cảm càng lớn và dòng điện đi qua lò phản ứng càng nhỏ. Vì vậy, việc áp dụng bộ phản kháng vào máy móc có thể giúp loại bỏ các sóng hài cao hơn.

Các lò phản ứng và tụ điện phản kháng này sẽ được kết hợp để bảo vệ các tụ điện. Lò phản ứng là một thiết bị điện chuyển mạch loại bỏ dần các thành phần hài. Nhờ đó, chất lượng điện năng của toàn bộ hệ thống có thể được cải thiện.

Lò phản ứng hoạt động theo nguyên tắc: điện dung tỉ lệ nghịch với tần số dòng điện, còn độ tự cảm tỉ lệ thuận với tần số. Do dòng điện chạy qua tụ quá lớn nên dòng điện chứa thành phần hài bậc 5 và bậc 7 sẽ có khả năng làm hỏng tụ điện. Lúc này, cuộn kháng sẽ được mắc nối tiếp với tụ điện để lọc ra các sóng hài này.

Lò phản ứng thường được tìm thấy trong các bộ biến tần công nghiệp. Do đặc tính không đổi của cuộn kháng nên nó có thể giúp ổn định dòng điện đầu ra của biến tần. Từ đó, mô tơ điện có thể hoạt động êm ái, nâng cao độ bền nhất là khi lùi hoặc sang số.

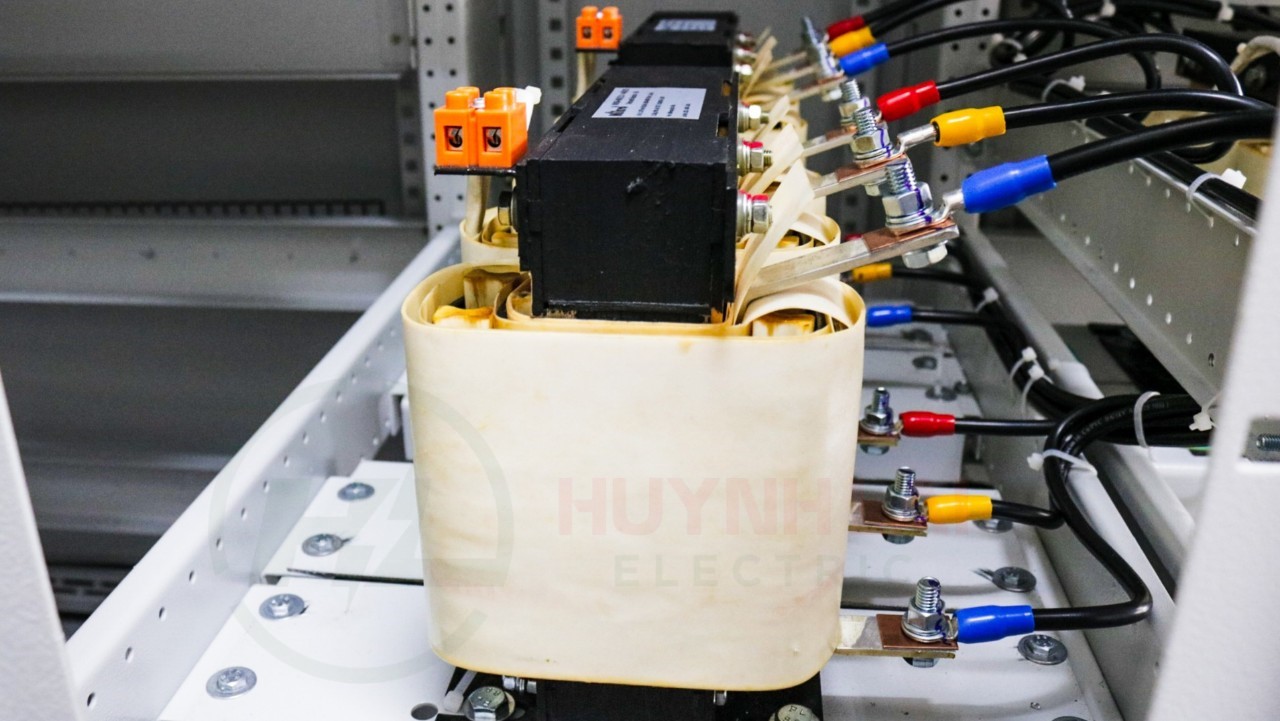

Chức năng của cuộn dây điện trở

Để hiểu rõ hơn về thiết bị này trước hết chúng ta hãy tìm hiểu chức năng của cuộn dây điện trở là gì?

Khả năng bảo vệ các thiết bị điện: Kết hợp với dàn tụ điện có thể bảo vệ hiệu quả các tụ điện cũng như các thiết bị chuyển mạch điện, rơle bù. Sự kết hợp này giúp nâng cao chất lượng hệ thống điện của bạn. Đây có thể coi là một trong những thiết bị có vai trò vô cùng quan trọng trong việc bảo vệ hệ thống điện áp.

Cuộn kháng có vai trò bảo vệ biến tần: khi các cuộn kháng được lắp đặt gần biến tần sẽ tối ưu hóa chức năng, khiến dòng điện đi qua chúng dần dần ổn định hơn. Vì vậy, biến tần hoặc động cơ có thể hoạt động trơn tru hơn dù có sự thay đổi về tốc độ và tần số.

Một số tác hại của sóng hài lên lưới điện

• Có thể bạn chưa biết rằng sóng hài có thể khiến dây dẫn quá nóng. Dẫn đến hư hỏng dây nguồn và tốn thêm chi phí sửa chữa.
• Chất điện môi trong tụ điện có thể bị hư hỏng nghiêm trọng do sóng hài. Có thể gây ra các hiện tượng như: cháy, nổ, giãn nở tụ điện hoặc rút ngắn tuổi thọ, v.v…
• Ngoài ra, dàn tụ điện có thể gây nhiễu các thiết bị thông tin như bộ điều khiển biến tần.

Một số phương pháp lựa chọn cuộn dây điện trở

• Tùy theo điện áp: có thể là cuộn dây hạ thế hoặc trung thế
• Tùy mức độ hài hòa: khảo sát chọn mức kháng cự lần lượt là 6% hoặc 12%
• Công suất lò phản ứng: phù hợp với điện dung tụ điện (20kVAR, 25kVAR, 50kVAR,…)
• Lựa chọn nhà cung cấp phù hợp: Shuzuki, Mikro, Epcos,…

Đọc xong bài viết trên chắc hẳn bạn không còn quá tò mò cuộn dây điện trở là gì nữa phải không? Hy vọng KTH ELECTRIC có thể cung cấp cho bạn đọc thêm nhiều thông tin hữu ích.

Tại KTH ELECTRIC, chúng tôi cung cấp các thiết bị điện chính hãng như tụ điện, cuộn kháng và bộ điều khiển tụ điện. Nếu bạn đang tìm nơi mua thiết bị điện hãy đến KTH ELECTRIC ngay hôm nay để được tư vấn cụ thể.
