Cuộn Kháng Lọc Sóng Hài Là Gì? Cách Kiểm Tra Và Các Tiêu Chí Lựa Chọn

Chu Văn An

Hệ thống điện nhà bạn sử dụng lò phản ứng lọc sóng hài và bạn không biết liệu lò phản ứng có hoạt động tốt không? Qua bài viết này KTH ELECTRIC sẽ hướng dẫn các bạn test lò phản ứng và đưa ra một số tiêu chí lựa chọn lò phản ứng lọc hài.

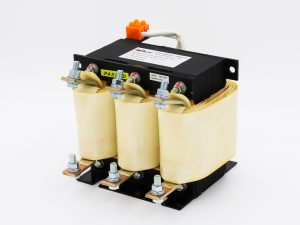

Lò phản ứng lọc hài hòa là gì?

Lò phản ứng lọc sóng hài là một lò phản ứng đặc biệt được sử dụng cho các dãy tụ điện để bảo vệ tụ điện và các thiết bị chuyển mạch. Khi sử dụng cuộn kháng kết hợp với tụ điện, các thành phần hài có thể được loại bỏ và chất lượng điện năng của hệ thống có thể được cải thiện. Nếu điện áp và dòng điện của hệ thống thường xuyên có độ méo lớn thì cần sử dụng lò phản ứng lọc sóng hài.

Xem thêm các loại cuộn dây điện trở tại KTH ELECTRIC

Làm cách nào để kiểm tra xem lò phản ứng có lọc ra sóng hài có tần số chính xác hay không?

Đo bằng đồng hồ vạn năng (sử dụng thang đo ohm)

Chúng ta có thể sử dụng đồng hồ vạn năng để đo nó. Khi đo chúng ta cần chỉnh đồng hồ vạn năng về khoảng ohm. Chúng ta tiếp tục kiểm tra đồng hồ, nối dây đỏ và đen lại với nhau rồi điều chỉnh chiết áp và con trỏ trên đồng hồ về 0.

Tiếp theo, nối 2 que màu đỏ và đen vào hai đầu cuộn dây điện trở, ghi giá trị nhận được rồi nhân giá trị đó với giá trị trên thang đo vạn năng. Lưu ý: Đổi về cùng đơn vị.

Sử dụng thang đo điện áp trên đồng hồ vạn năng của bạn

Ngoài ra, chúng ta có thể sử dụng thang đo điện áp để đo giá trị lò phản ứng. Đầu tiên, điều chỉnh đồng hồ về 0 và về thang điện áp trên, sau đó ở điện áp cao, nối dây đỏ và đen với điện áp thấp. Phép đo cuối cùng sau đó được ghi lại trên đồng hồ.

Để thu được giá trị cuộn dây điện trở ta sử dụng công thức sau:

V= ab/c

Ở đó:

• V là giá trị đo cuối cùng
• A là giá trị thang đo đang được sử dụng
• B là giá trị đo mới
• C là giá trị lớn nhất của áp suất riêng phần bạn đang đọc

Tiêu chí lựa chọn lò phản ứng lọc sóng hài

Việc lựa chọn lò phản ứng lọc sóng hài phù hợp với hệ thống phụ tải là tiêu chí hàng đầu để lựa chọn lò phản ứng lọc sóng hài. Đầu tiên, chúng ta cần đo các loại sóng hài trong hệ thống phụ tải của hệ thống điện mà chúng ta đang làm việc, từ đó xác định được thông số của các cuộn kháng cần lắp đặt sẽ giúp đạt hiệu suất tối đa.

Tiêu chí lựa chọn cuộn dây điện trở chi tiết nhất

Tiêu chí 1: Xác định điện áp chúng ta cần lắp đặt. Hệ thống điện trung thế hay hạ thế?

Tiêu chuẩn 2: Đo các hài của hệ thống điện để xem thứ tự của chúng như thế nào. Có hai mức lựa chọn cuộn dây điện trở: 6% và 12%. Việc đo giúp chúng ta lựa chọn loại cuộn dây điện trở phù hợp.

Tiêu chí 3: Xác định tụ điện có điện trở bao nhiêu rồi chọn tụ điện thích hợp cho hệ thống tụ điện.

Tiêu chuẩn 4: Việc chọn hãng cuộn dây điện trở cũng rất quan trọng. Bạn nên lựa chọn những thương hiệu nổi tiếng như mikro, epcos, nuintek… Điều này có thể giảm thiểu tai nạn và được hưởng chính sách bảo hành tốt hơn.

Các loại lò phản ứng lọc sóng hài

Lò phản ứng được phân loại theo điện áp, bao gồm lò phản ứng hạ thế và lò phản ứng trung thế.

• Lò phản ứng điện áp thấp là lò phản ứng có điện áp dưới 1000V.
• Lò phản ứng trung thế là lò phản ứng sử dụng điện áp trên 1000v.

Theo mục đích sử dụng, lò phản ứng được chia thành lò phản ứng bảo vệ thiết bị điện công nghiệp, lò phản ứng bảo vệ tụ điện và lò phản ứng bảo vệ bộ biến tần.

• Lò phản ứng bảo vệ thiết bị điện công nghiệp cũng được chia thành nhiều loại. Tương ứng với mỗi tần số bộ lọc hài là một loại cuộn kháng khác nhau. Chúng bao gồm các cuộn dây điện trở 6%, 7%, 11%…
• Cuộn kháng bảo vệ biến tần cũng được chia thành nhiều loại khác nhau như cuộn kháng đầu ra biến tần, cuộn kháng DC và cuộn kháng đầu vào biến tần.

Những điều cần lưu ý khi lắp đặt lò phản ứng lọc sóng hài

Khi hệ thống điện của bạn sử dụng cuộn kháng, chúng cần được mắc nối tiếp để có kết quả tốt nhất. Chú ý hệ số lọc của cuộn kháng phải phù hợp với hệ số tụ được nhà sản xuất ghi trên tụ.

Điện áp của tụ điện và cuộn kháng phải phù hợp với nhau theo thông số công bố của nhà sản xuất. Việc nối dây phải được thực hiện chính xác theo sơ đồ đã chỉ định.

Một số nguồn tạo ra sóng hài

Sóng hài có thể được gây ra bởi:

• Do điều kiện vận hành không cân bằng giữa các pha, chẳng hạn như mất cân bằng điện áp của hệ thống điện được sử dụng, tổng trở hoặc tải của hệ thống không bằng từng thành phần hài.
• Trong các hệ thống lưới điện, nó thường được kết hợp với điện cảm lưới để tạo ra mạch cộng hưởng giúp khuếch đại dòng điện hài có tần số gần với tần số cộng hưởng có trong lưới.
• Do phụ tải phi tuyến trong hệ thống điện. Công suất đầu vào có dạng hình sin nhưng dòng điện chạy qua nó không phải hình sin.
• Do các thiết bị phụ tải công nghiệp như điện tử công suất, bộ biến tần, máy hàn, bộ khởi động từ.
• Do đèn phóng điện, máy tính, lò vi sóng và các thiết bị gia dụng khác.

Cần xác định nguyên nhân gây ra sóng hài trong hệ thống điện nhà mình, từ đó có thể lựa chọn các phương pháp khắc phục hiệu quả hơn như sử dụng lò phản ứng, v.v.
