Dây điện 3 lõi là gì? Cách phân biệt dây điện 2, 3, 4 lõi

Chu Văn An

Với 3 dây dẫn riêng biệt, mang đến khả năng truyền tải dòng điện ổn định, phù hợp với nhiều tải trọng khác nhau, dây điện 3 lõi hiện nay là thành phần không thể thiếu trong hệ thống điện hiện đại. Hãy theo dõi bài viết sau của chúng tôi để hiểu rõ hơn về đặc điểm, cấu tạo và cách phân biệt dây điện 3 lõi với loại 2 lõi và 4 lõi.

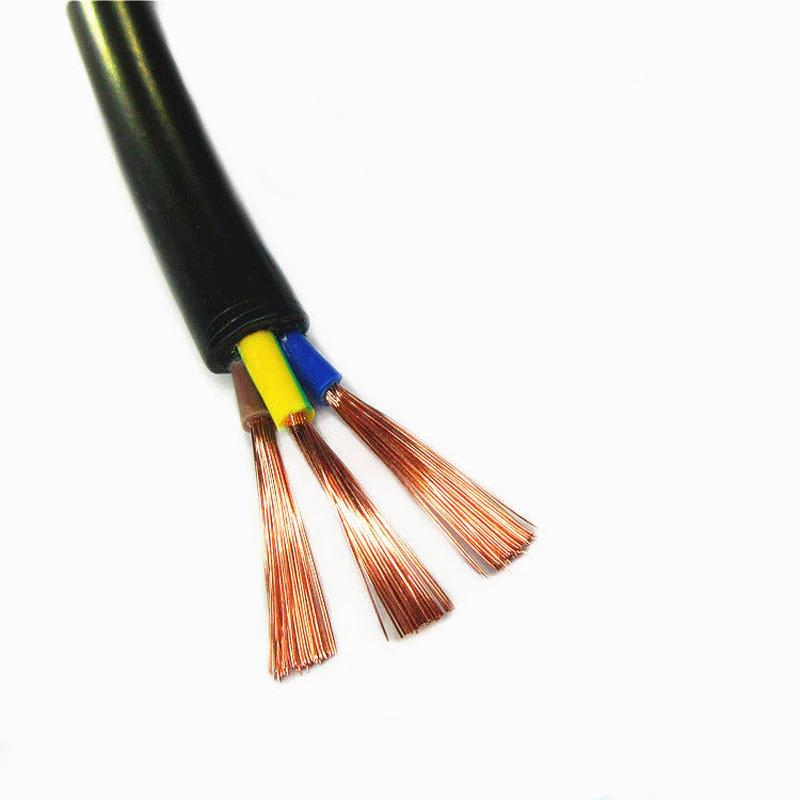

Dây điện 3 lõi là gì?

Dây điện 3 lõi là loại dây điện gồm 3 dây dẫn bằng đồng hoặc nhôm dẹt được xoắn, cách điện riêng để tránh đoản mạch khi các lõi tiếp xúc trực tiếp với nhau. Mỗi dây dẫn trong dây 3 lõi đảm nhận một chức năng khác nhau, bao gồm: dây pha, dây trung tính, dây nối đất hoặc dây 3 pha trong điện 3 pha.

Đây là một trong những loại dây điện nhiều lõi được sử dụng phổ biến hiện nay, có ứng dụng rộng rãi từ hệ thống dân dụng đến công nghiệp, đặc biệt là mạng điện 3 pha cân bằng.

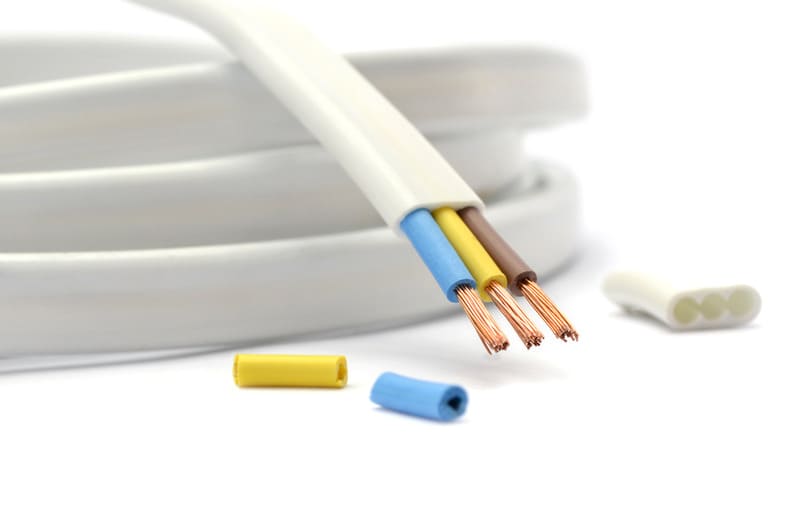

Cấu tạo và quy ước màu dây của dây điện 3 lõi

Tương tự như dây điện 2 lõi, dây điện 3 lõi cũng có cấu tạo gồm 3 thành phần chính: lõi dẫn, lớp cách điện và vỏ bọc.

• Lõi dây dẫn: Gồm 3 lõi riêng biệt, cách nhau bởi một lớp cách điện. Lõi dây dẫn của dây điện 3 lõi có thể được làm từ đồng hoặc nhôm với độ tinh khiết lên tới 99%.
• Lớp cách nhiệt: Thường là PVC hoặc XLPE có đặc tính chịu nhiệt nhất định. Lớp cách điện của mỗi lõi dẫn điện có quy ước màu sắc khác nhau.
• Lớp vỏ bảo vệ: Có thể là nhựa PVC hoặc cao su để tăng độ dẻo, khả năng chống cháy và chống chịu các tác nhân môi trường.

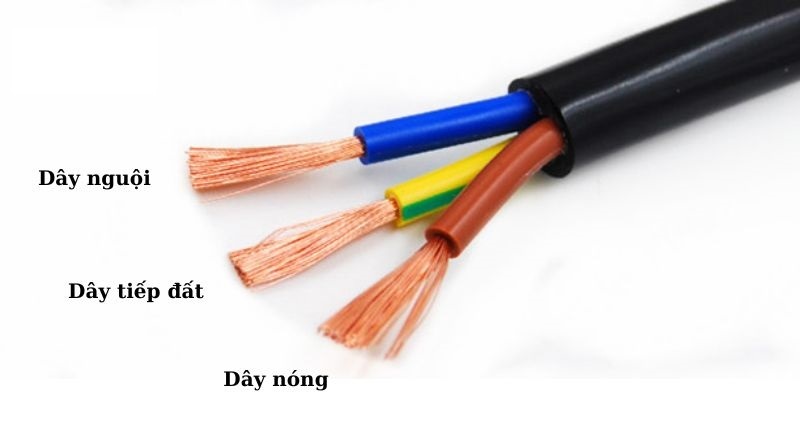

Dây điện 3 lõi được quy ước gán màu dây cho từng lõi theo tiêu chuẩn IEC như sau:

• Dây pha – Màu nâu: Dây mang dòng điện chính từ nguồn đến các thiết bị điện, luôn tiềm ẩn nguy cơ bị điện giật.
• Dây trung tính – Màu xanh: Có nhiệm vụ cân bằng điện áp trong điện 3 pha và làm kín mạch trong điện 1 pha.
• Dây nối đất – Xanh sọc vàng hoặc vàng sọc xanh: Có tác dụng dẫn dòng điện dư xuống đất một cách an toàn.

Trên thực tế, màu sắc của 3 lõi này sẽ khác nhau tùy theo quy ước của mỗi quốc gia hoặc tiêu chuẩn quốc tế hiện hành.

Ứng dụng của dây điện 3 lõi

Dây điện 3 lõi hoạt động theo nguyên lý dòng điện xoay chiều. Đặc biệt, 3 dây dẫn với 3 màu khác nhau sẽ được nối vào 3 pha nguồn điện xoay chiều. Dòng điện sẽ luân phiên chạy qua 3 dây dẫn này tạo thành mạch kín 3 pha. Với nguyên lý hoạt động này, dây điện 3 pha có thể sử dụng cho hệ thống điện 3 pha hoặc hệ thống điện 1 pha có thêm dây nối đất.

Về cơ bản, dây điện 3 lõi là sự lựa chọn lý tưởng cho những ứng dụng đòi hỏi độ ổn định cao và tiêu tốn nhiều điện năng. Vì vậy, loại dây này thường được sử dụng trong hệ thống điện công nghiệp và thương mại, đảm bảo cung cấp đủ năng lượng cho các thiết bị công suất lớn. Trong một số trường hợp, loại dây nhiều lõi này còn có thể kết hợp với ổn áp đầu ra 220V để cung cấp nguồn điện mạnh cho mạng điện gia đình, tránh hiện tượng sụt áp trên đường dây trong giờ cao điểm.

Cụ thể, dây điện 3 pha có một số ứng dụng như sau:

• Điện gia dụng: Cung cấp điện cho hệ thống chiếu sáng, một số thiết bị gia dụng như tủ lạnh, nồi cơm điện, máy tính…
• Điện công nghiệp: Cung cấp điện cho máy móc, thiết bị công suất lớn trong các nhà máy, xí nghiệp, khu công nghiệp.
• Thiết bị điện tử: Đóng vai trò là dây dẫn, kết nối các thiết bị trong rạp chiếu phim, buổi hòa nhạc, khu giải trí.
• Ứng dụng công nghệ: Kết hợp giữa dữ liệu và AV giúp giảm bớt những điểm nghẽn trong ứng dụng công nghệ.

Cách phân biệt dây điện 2 lõi, 3 lõi và 4 lõi

Là dây nhiều lõi, dây 3 lõi và dây 4 lõi đều có những đặc điểm giống như dây 2 lõi:

• Tính linh hoạt cao: Có khả năng uốn cong trên nhiều địa hình và dễ dàng điều chỉnh, di chuyển.
• Đảm bảo dòng điện ổn định: Dây điện nhiều lõi có khoảng trống giữa các lõi để cho dòng điện chạy an toàn, giảm lượng nhiệt sinh ra do hiện tượng Joule.
• Giảm hiệu ứng bề mặt: Hiệu ứng da là nguyên nhân gây mất điện. Khoảng trống trong lõi dẫn điện của dây nhiều lõi giúp giảm hiện tượng tập trung dòng điện trong vỏ bọc, từ đó giảm tác dụng lên da.
• Dễ bị ăn mòn: So với kết cấu chắc chắn của dây một lõi, dây nhiều lõi dễ bị ăn mòn hơn, ảnh hưởng đến tuổi thọ của dây.
• Khả năng mang dòng điện hạn chế: Khoảng cách giữa lõi dẫn điện của cáp nhiều lõi làm giảm khả năng dẫn dòng điện so với loại cáp đơn lõi có cùng tiết diện.
• Giảm áp lực nhiều hơn:Hiện tượng sụt áp ở cáp nhiều lõi sẽ xảy ra thường xuyên hơn so với cáp một lõi, đặc biệt khi truyền dòng điện trên khoảng cách xa.

Để phân biệt chi tiết 3 loại dây này bạn có thể theo dõi bảng so sánh dưới đây.

Xem thêm: So sánh dây điện và cáp điện chi tiết nhất

Thị trường hiện nay có rất nhiều đơn vị phân phối dây cáp điện. Nếu không nghiên cứu kỹ rất dễ mua phải hàng giả, hàng nhái, kém chất lượng gây mất an toàn cho người dùng và hệ thống.

Với gần 15 năm kinh nghiệm, Trường Chu Văn An là nhà nhập khẩu và phân phối thiết bị điện công nghiệp hàng đầu tại Việt Nam, trong đó có các sản phẩm dây điện 3 lõi đến từ các thương hiệu uy tín trong nước như Cadivi, Cadisun, Trần Phú, Goldcup.

Dây điện 3 lõi tại Trường Chu Văn An không chỉ đa dạng về quy cách, mẫu mã, bao bì mà chúng tôi còn đảm bảo hàng mới 100%, chính hãng, kèm theo chính sách giá và chiết khấu hấp dẫn nhất thị trường.

Một số câu hỏi về dây điện 3 lõi

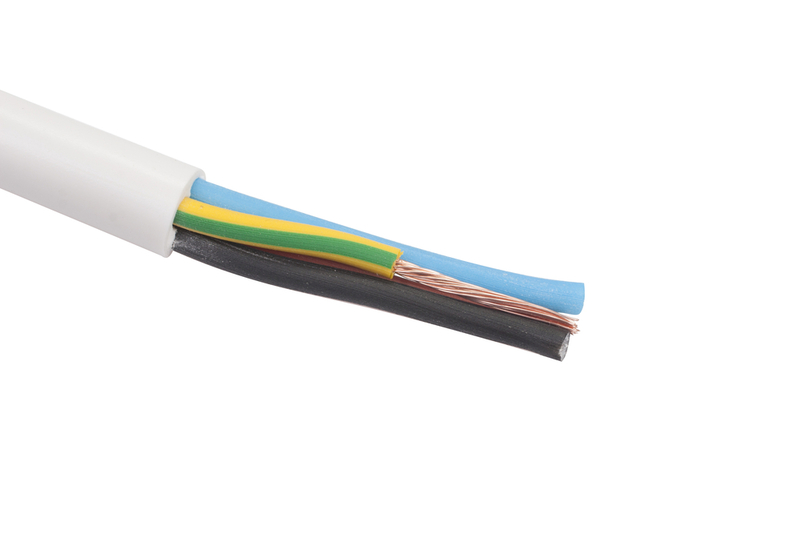

Câu 1: Làm thế nào để phân biệt 3 dây dẫn của một dây 3 lõi?

Hồi đáp: Cách đơn giản nhất là dựa vào màu sắc thông thường. Theo đó:

• Dây pha: Thường có màu đỏ, nâu hoặc đen.
• Dây trung tính: Xanh, đen hoặc xám.
• Dây nối đất: Màu xanh sọc vàng hoặc màu vàng sọc xanh.

Câu 2: Dây thứ 3 trong dây điện 3 lõi có chức năng gì?

Hồi đáp: Dây thứ 3 trong dây nguồn 3 lõi là dây nối đất, có chức năng dẫn dòng điện rò rỉ xuống đất một cách an toàn, giúp bảo vệ con người khỏi bị điện giật.

Câu 3: Dây điện 3 lõi có thể thay thế bằng dây 2 lõi được không?

Hồi đáp: Có. Nhưng yêu cầu dây thứ 3 của dây 3 lõi phải được nối đúng với hệ thống nối đất hoặc để trống, dây này không được nối với dây pha, dây trung tính.
