Dây điện CV là gì? Cấu tạo và ứng dụng của dây CV trong công trình điện

Chu Văn An

Dòng CV là gì? Tại sao nó được sử dụng rộng rãi?

Dây CV là loại cáp phổ biến được sử dụng ở nhiều khu vực và có khả năng truyền tải điện áp lên đến 600V. Những dây như vậy thường được tìm thấy trong các công trình xây dựng, hệ thống điện dân dụng, lắp đặt trong các ống dẫn chịu lực hoặc cố định vào tường, sàn và trần nhà. Vậy dòng CV là gì? Cấu trúc và ứng dụng của nó là gì? Hãy cùng KTH ELECTRIC bàn bạc vấn đề này.

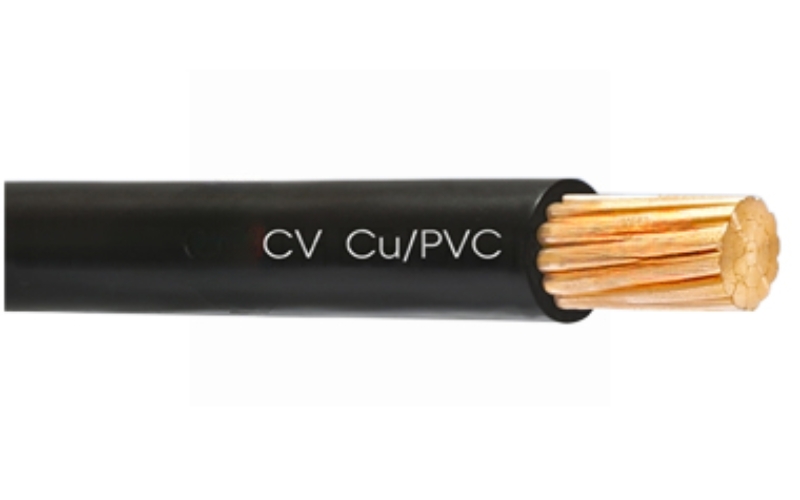

Dòng CV là gì?

Dòng CV là gì?

Cáp CV là loại cáp có lõi đồng và cách điện bằng vật liệu PVC (polyvinyl clorua). Nó được sử dụng phổ biến trong các hệ thống điện dân dụng và công nghiệp do có tính dẫn điện tốt, độ bền cao và cách điện an toàn.

Ký hiệu: C là Cu (đồng), V là PVC (vỏ).

Công thức tính điện trở dây dẫn:

Ở đó:

• R: Điện trở dây dẫn (đơn vị: ohm, ký hiệu: Ω). \
• ρ: Điện trở suất của vật liệu dẫn điện (đơn vị: Ohm.meter, ký hiệu: Ω.m).
• L: chiều dài dây dẫn (đơn vị: mét, ký hiệu: mét).
• S: Diện tích tiết diện dây dẫn (đơn vị: mét vuông, ký hiệu: m2).

>> Xem thêm: Các loại dây

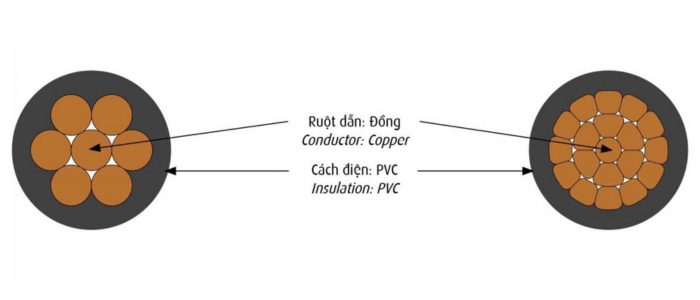

Cấu trúc của dây CV là gì?

Dây CV là loại dây có thành phần chính như sau:

• Dây dẫn: Được làm bằng đồng đảm bảo độ dẫn điện tốt và ổn định.
• Lớp cách điện: Được làm từ chất liệu PVC cao cấp giúp bảo vệ dây dẫn khỏi các tác nhân bên ngoài và đảm bảo an toàn trong quá trình sử dụng.
• Cấu tạo dây dẫn: Dây dẫn gồm 7 hoặc 19 dây đồng bện đồng tâm, giúp tăng cường tính linh hoạt và khả năng chịu tải. Toàn bộ sản phẩm đều được bọc nhựa PVC cách nhiệt, tạo nên sản phẩm bền bỉ và an toàn trong quá trình sử dụng.

Dòng CV là gì?

Đặc tính kỹ thuật

Đặc tính kỹ thuật của dòng CV bao gồm:

• Cáp điện áp không đổi được lắp đặt cố định, điện áp định mức Uo/U: 0,6/1kV.
• Nhiệt độ hoạt động liên tục tối đa cho phép của lõi dẫn điện là 70°C.
• Điện áp chịu được thử nghiệm: 3,5kV (5 phút).

Nhiệt độ tối đa cho phép của lõi dẫn điện trong thời gian ngắn mạch (tối đa 5 giây) là:

• 160°C đối với mặt cắt ngang bằng hoặc nhỏ hơn 300mm2
• 140°C đối với mặt cắt lớn hơn 300mm2.

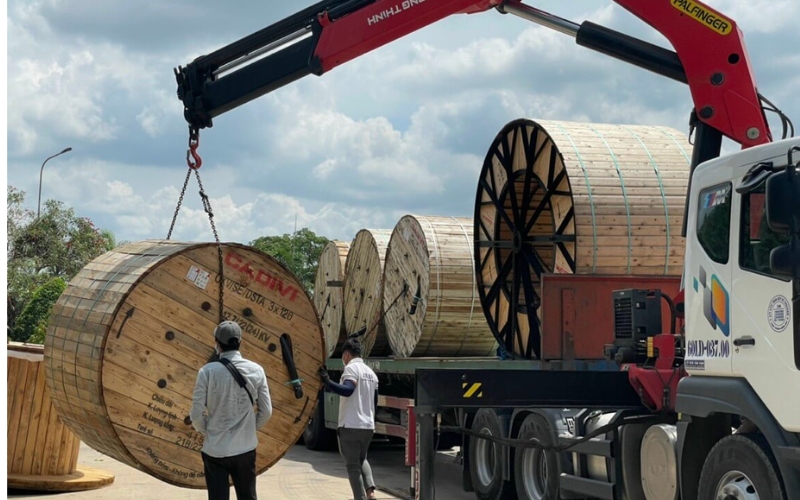

Ứng dụng của dòng CV là gì?

>>>Bạn nên biết: Cấu tạo và ứng dụng công tắc xoay 3 vị trí

Cáp CV thường được lắp đặt trong ống dẫn, máng cáp, máng cáp hoặc có thể chôn trực tiếp dưới lòng đất mà vẫn đảm bảo an toàn và hiệu quả.

Ứng dụng của dòng CV là gì?

Dùng để truyền tải và phân phối điện trong hệ thống điện dân dụng và công nghiệp.

Cáp CV cũng được ưa chuộng ở những không gian đòi hỏi tính thẩm mỹ cao như lắp đặt trên tường, sàn, trần hay ngầm mà không ảnh hưởng đến độ dẫn điện, cách điện hay độ bền của dây.

Cáp CV rất lý tưởng cho các dự án xây dựng nhà ở, đảm bảo an toàn, hiệu quả và độ bền. Dây CV sử dụng lõi đồng nguyên chất và lớp cách điện PVC chất lượng cao, có độ dẫn điện ổn định, khả năng chịu nhiệt tốt và linh hoạt.

Đây là giải pháp đáng tin cậy để truyền tải điện trong hệ thống điện dân dụng và công nghiệp. Để được tư vấn và hỗ trợ tốt nhất, hoặc nếu bạn muốn biết thêm thông tin về dây CV, vui lòng liên hệ KTH ELECTRIC theo số 0938 984 282.

•

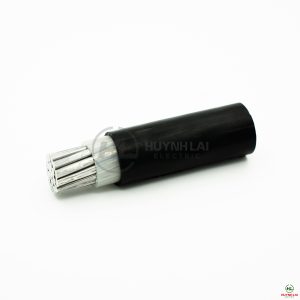

  AXV CADIVI – Dây nhôm cách điện XLPE, vỏ bọc PVC

•

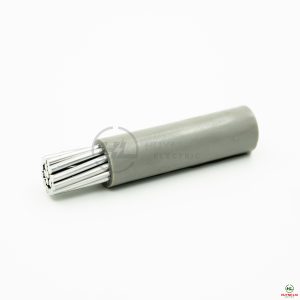

  AV CADIVI – Dây nhôm cách điện PVC

•

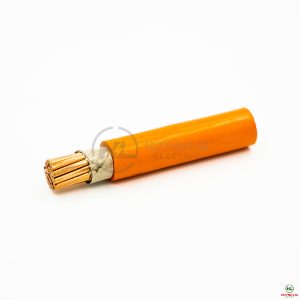

  CV/FR CADIVI – Cáp chống cháy, băng mica, cách điện FR-PVC

•

  DuCV CADIVI – Cáp đồng đôi cách điện PVC

•

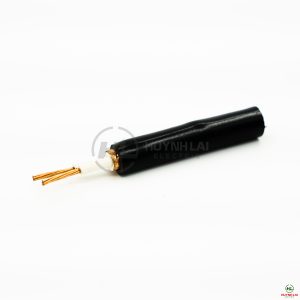

  DVV/Sc CADIVI – cáp điều khiển, cách điện PVC, chống nhiễu, vỏ bọc PVC

•

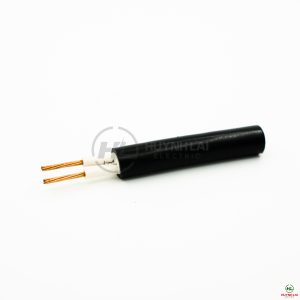

  DVV CADIVI – cáp điều khiển, cách điện PVC, vỏ bọc PVC

•

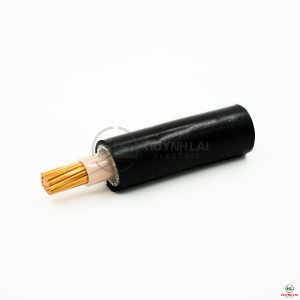

  CXV/AWA & CXV/SWA CADIVI – Dây đồng cách điện XLPE, bọc thép sợi kim loại, vỏ bọc PVC

•

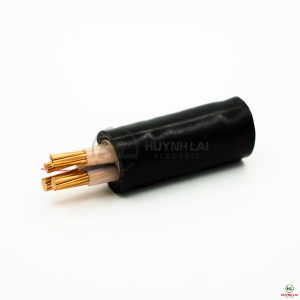

  CXV/DATA và CXV/DSTA CADIVI – Dây đồng cách điện XLPE, bọc thép băng kim loại, vỏ bọc PVC

•

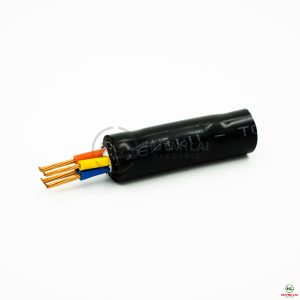

  CVV/DATA và CVV/DSTA CADIVI – Dây đồng cách điện PVC, giáp băng kim loại, vỏ bọc PVC
