Là loại cáp chuyên dùng cho hệ thống điện hạ thế, cáp điện CVV xuất hiện khá phổ biến trong các mạng điện dân dụng hoặc công nghiệp, đặc biệt là trong các hệ thống truyền tải tín hiệu. Để tìm hiểu thêm về cấu tạo, công dụng cũng như cách phân biệt cáp điện CVV với các loại dây khác, hãy theo dõi bài viết sau đây của Trường Chu Văn An.

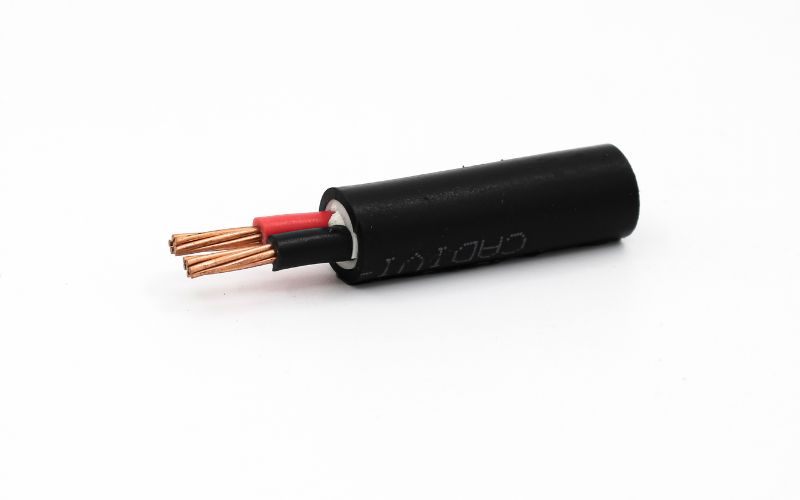

Dây CVV là gì?

Dây điện CVV (còn gọi là cáp đồng trục) là loại cáp điện chuyên dùng để truyền tải điện năng ở lưới điện hạ áp ở cấp điện áp 300/500V và 0,6/1kV. Loại cáp này được thiết kế đặc biệt với lõi dẫn điện bằng đồng, cách điện và vỏ bảo vệ làm từ nhựa PVC.

Theo tiêu chuẩn TCVN 6610-4/IEC 60227-4, ký hiệu CVV bao hàm các đặc tính đặc trưng của cáp, bao gồm:

• C: Ký hiệu hóa học của Đồng, vật liệu cấu thành nên lõi dẫn điện.
• V: Viết tắt của PVC, chất liệu tạo nên lớp cách nhiệt cũng như lớp vỏ bảo vệ ngoài cùng.

Dòng cáp CVV có thêm lớp phủ PVC so với dòng cáp phổ biến khác là cáp CV.

Tiêu chuẩn áp dụng và đặc tính kỹ thuật của cáp điện CVV

Tại thị trường Việt Nam, dây điện CVV cần đáp ứng các tiêu chuẩn kỹ thuật cụ thể sau:

• TCVN 5935-1: Tiêu chuẩn quốc gia quy định về kết cấu, kích thước và điện áp thử nghiệm.
• TCVN 6612: Tiêu chuẩn quốc gia về mặt cắt tiêu chuẩn từ 0,5mm2 đến 2000mm2 và số lượng, đường kính sợi của dây điện CVV.
• IEC 60502-1: Quy định tiêu chuẩn phân phối và truyền tải cáp điện CVV ở điện áp không quá 1kV và 3kV.
• IEC 60228: Quy định chung đối với dây dẫn cáp cách điện.
• AS/NZS 5000.1: Quy định về tiêu chuẩn thiết kế, vật liệu cấu thành và thử nghiệm tính năng của cáp điện hạ thế.

Các tiêu chuẩn trên cũng quy định một số thông số kỹ thuật điển hình của cáp điện CVV bao gồm:

• Cấp điện áp hoạt động: 300/500V và 0,6/1kV
• Điện áp thử nghiệm: 3,5kV (trong khoảng 5 phút)
• Nhiệt độ tiêu chuẩn: 70°C
• Nhiệt độ tối đa khi xảy ra ngắn mạch (không quá 5 giây):

1. Tiết diện >300mm2: 140°C
2. Mặt cắt ngang 300mm2: 160°C

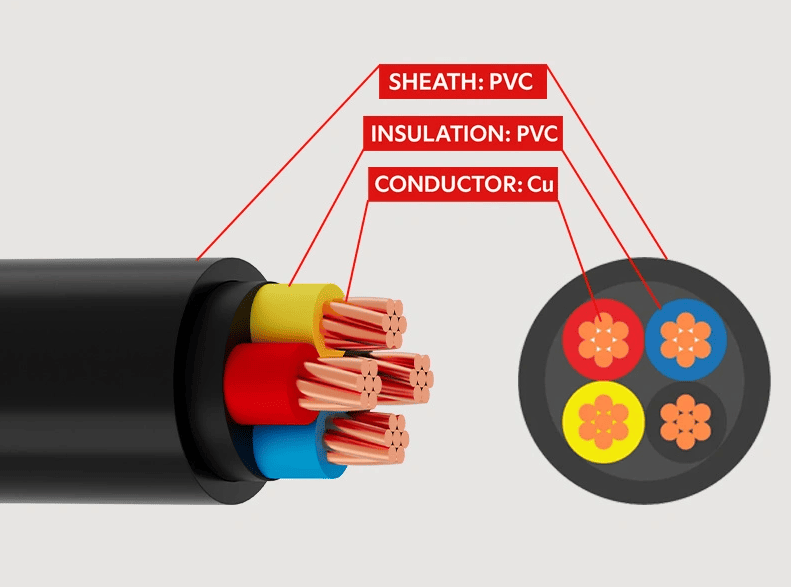

Cấu trúc dây điện CVV

Dây điện CVV được cấu tạo gồm 3 thành phần chính: lõi dẫn điện, lớp cách điện và lớp vỏ bảo vệ, tương ứng với ký hiệu CVV.

• Lõi dẫn điện: Được làm từ đồng nguyên chất, có cấu trúc xoắn cấp 2, tiết diện dao động từ 1,5mm2 đến 300mm2. Lõi này có nhiều loại như 1 lõi, 2 lõi hoặc nhiều lõi hơn tùy theo mục đích sử dụng.
• Lớp cách nhiệt: Được làm từ chất liệu PVC có độ dày đạt tiêu chuẩn ISO 6610-4 tùy theo từng ứng dụng. Lớp cách nhiệt này có khả năng chịu nhiệt và kháng hóa chất tốt.
• Vỏ bảo vệ: Cũng được làm từ nhựa PVC có khả năng cách nhiệt, chịu được một số tác nhân thời tiết. Lớp vỏ ngoài của dòng CVV/FR còn có khả năng hạn chế cháy lan khi xảy ra đoản mạch.

Ngoài ra, tùy vào môi trường lắp đặt và ứng dụng cụ thể, một số loại cáp điện CVV còn được trang bị thêm lớp độn từ PP bọc PET hoặc PVC.

Dây cáp CXV có số lớp cách điện tương đương cáp CVV nhưng sử dụng vật liệu XLPE.

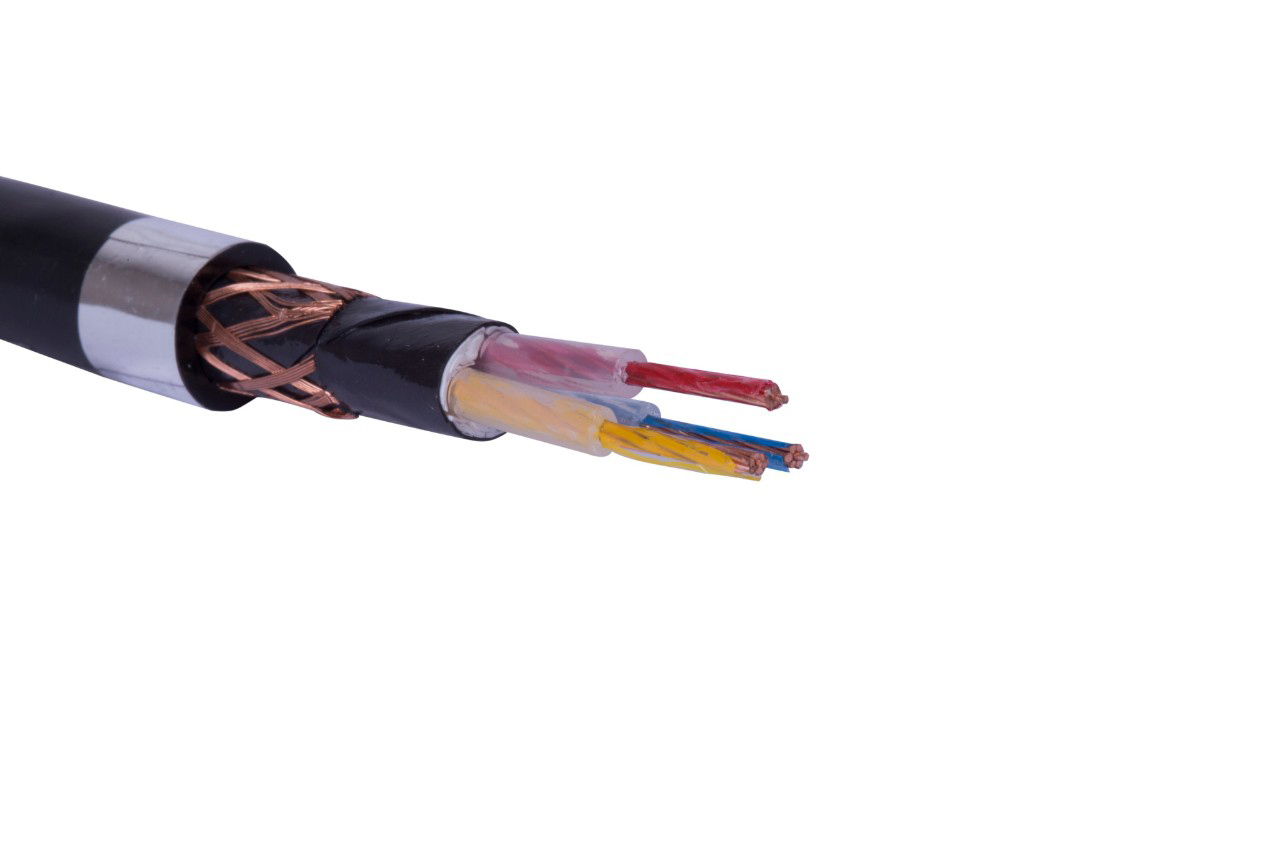

Ưu nhược điểm của dây điện CVV

Lợi thế

Dây điện CVV có đặc tính vượt trội là dẫn điện tốt, thích hợp cho việc thi công, lắp đặt ở một số môi trường khắc nghiệt. Ngoài ra, loại cáp này còn có một số ưu điểm như:

• Tuổi thọ sản phẩm dài, ít bị lão hóa theo thời gian.
• Hoạt động ổn định ngay cả trong môi trường khép kín, có thể lắp đặt ngoài trời, ngầm hoặc treo tường…
• Dễ uốn cong nên rất linh hoạt khi lắp đặt ở những nơi có không gian hạn chế.
• Không gây nhiễu điện từ ảnh hưởng đến các thiết bị lân cận.
• Mẫu mã và kích thước đa dạng, phù hợp với nhiều công trình.
• Giá cả hợp lý.

Nhược điểm

• Khả năng chịu nhiệt hạn chế, không chịu được nhiệt độ quá cao, đặc biệt trong trường hợp đoản mạch.
• Độ bền cơ học thấp do chỉ có 1 lớp bảo vệ bên ngoài.

Ứng dụng của cáp điện CVV

Dây điện CVV là thiết bị phổ biến trong lưới điện hạ thế, có ứng dụng đa dạng từ hệ thống điện dân dụng đến công nghiệp, đặc biệt là trong hệ thống truyền tải tín hiệu.

• Hệ thống điện dân dụng: Cáp điện CVV có nhiệm vụ truyền tải điện năng từ công tơ đến các thiết bị điện cơ bản trong mạng điện gia đình.
• Hệ thống điện công nghiệp: Cáp CVV được sử dụng rộng rãi trong các hệ thống điều khiển năng lượng (trạm phát điện, trạm biến áp) hay hệ thống giám sát các thiết bị điện, thiết bị tự động hóa, mạch điều khiển của các nhà máy.
• Hệ thống truyền dẫn tín hiệu: Dây điện CVV đóng vai trò là đường truyền dẫn tín hiệu vô tuyến, kết nối internet, truyền hình…

Đặc biệt, do tín hiệu số truyền trên cáp chỉ tồn tại ở lõi nên dây điện CVV thích hợp để truyền tải và phân phối điện ở cấp điện áp dưới 1kV mà không gây tổn thất điện năng hay nhiễu điện từ ảnh hưởng đến các thiết bị điện xung quanh.

Xem thêm: Dây điện VCm là gì? Cấu tạo, đặc tính kỹ thuật và ứng dụng

So sánh dây điện CVV Cadisun và Cadivi

Cadisun và Cadivi là hai “ông lớn” trên thị trường dây cáp điện hiện nay. Dù thị phần khu vực đã được phân chia khá rõ ràng nhưng sản phẩm của hai thương hiệu này vẫn thường xuyên được đặt lên bàn so sánh, trong đó có dây điện CVV.

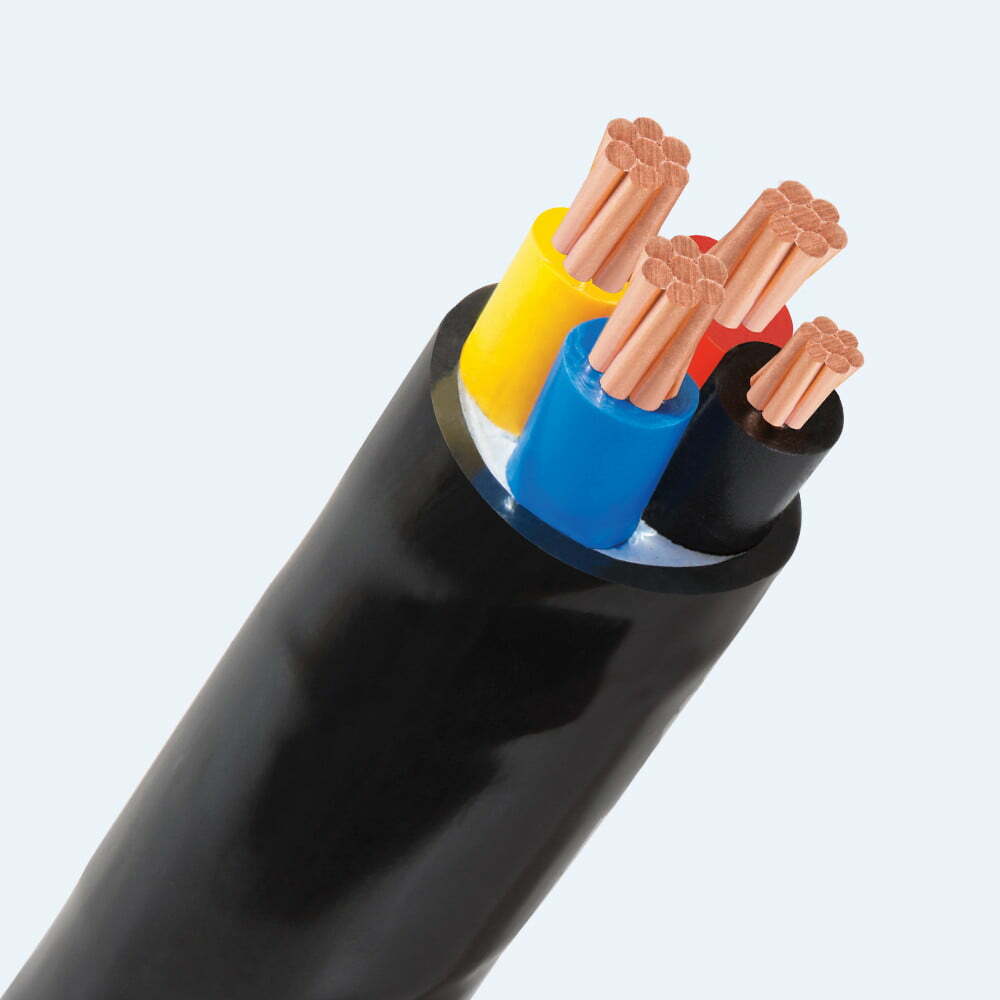

Dây điện CVV Cadivi

Được sản xuất trên dây chuyền công nghệ hiện đại, đáp ứng các tiêu chuẩn IEC, JIS, BS, UL, ASTM,…, dây điện CVV của Cadivi sở hữu nhiều ưu điểm nổi bật như:

• An toàn: Lớp PVC cấu tạo nên vỏ dây có độ bền cao, không cháy, chống thấm nước nên có thể đi ngầm trong tường.
• Tuổi thọ cao: Dây điện CVV của Cadivi có khả năng chống oxy hóa nên ít bị ảnh hưởng bởi thời gian, giúp người dùng tiết kiệm chi phí thay thế, sửa chữa định kỳ.
• Dễ sử dụng: Dây cáp điện của Cadivi rất dễ uốn và khó đứt. Ngoài ra, với mẫu mã, chủng loại đa dạng, người dùng có thể dễ dàng lựa chọn loại cáp phù hợp với hệ thống.

Xem bảng giá cáp điện CVV Cadivi tại: Bảng giá cáp điện Cadivi mới | Đầy đủ & chi tiết

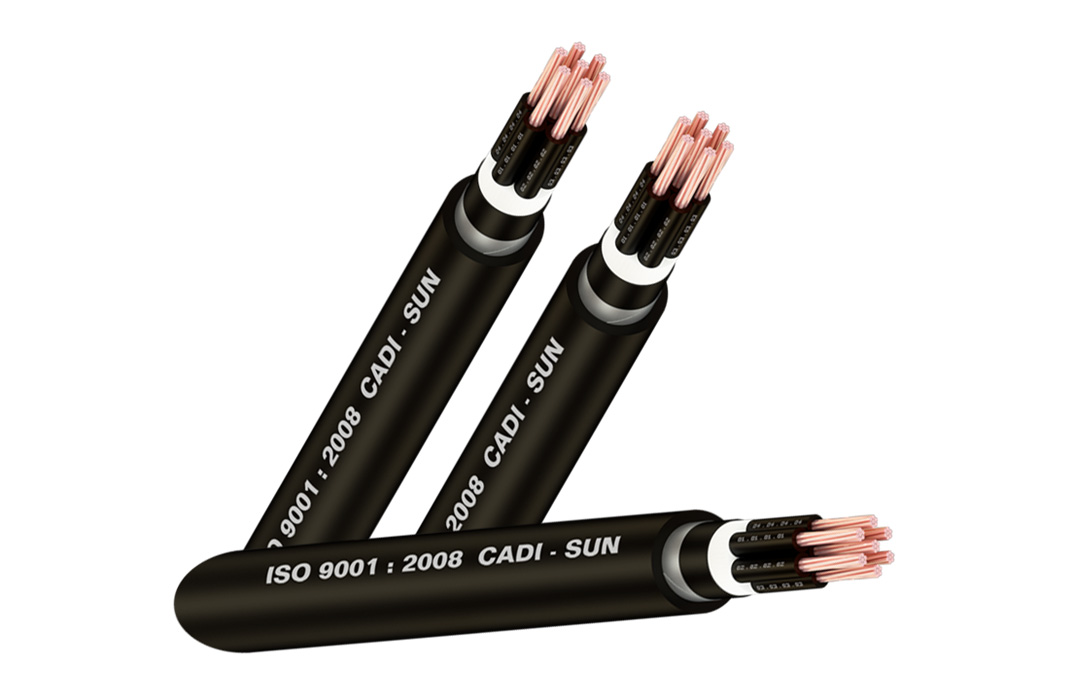

Dây điện CVV Cadisun

Chuyên nhập khẩu trực tiếp các loại vật liệu chất lượng cao từ nước ngoài, các sản phẩm dây cáp điện của Cadisun trong đó có dây điện CVV luôn ổn định về chất lượng. Cụ thể:

• Đạt tiêu chuẩn khắt khe: Cáp CVV của Cadisun được sản xuất trên công nghệ tiên tiến, đáp ứng nghiêm ngặt tiêu chuẩn ISO 6612/IEC 60228.
• Độ dẫn điện tốt: Lõi đồng có độ tinh khiết lên tới 99,99%.
• Không gây nhiễu điện từ: An toàn cho các thiết bị lắp đặt xung quanh.
• Giá cả hợp lý: Hầu hết các sản phẩm của Cadisun đều có mức giá ưu đãi hơn Cadivi.

Xem bảng giá cáp Cadisun CVV tại: Bảng giá cáp điện Cadisun mới | Đầy đủ & chi tiết

Mua dây điện CVV chính hãng chiết khấu cao tại Trường Chu Văn An

Tự hào là nhà phân phối thiết bị điện hàng đầu Việt Nam, Trường Chu Văn An chuyên cung cấp dây điện CVV chính hãng của các thương hiệu nổi tiếng như Cadisun, Cadivi… Đặc biệt, chúng tôi sở hữu đội ngũ tư vấn chuyên nghiệp, sẵn sàng giải đáp mọi thắc mắc của khách hàng, đề xuất các giải pháp chất lượng điện phù hợp cho từng hệ thống, dự án.

Khi lựa chọn cáp CVV tại Trường Chu Văn An, khách hàng không chỉ được đảm bảo về chất lượng mà còn nhận được những chính sách chiết khấu, bảo hành, hậu mãi hấp dẫn nhất.

Mọi thông tin mua hàng vui lòng liên hệ:

• Điện thoại: 0904 99 88 77
• Email: kd@etinco.vn
• Văn phòng phía Bắc: 33 BT5, Khu đô thị mới Pháp Vân – Tứ Hiệp, Yên Sở, Hà Nội
• Văn phòng phía Nam: Số 19 Lý Văn Phúc, Tân Định, TP.HCM

Một số câu hỏi thường gặp về cáp nguồn CVV

Câu 1: Phân biệt nhanh cáp nguồn CVV và CXV?

Hồi đáp: Sự khác biệt lớn nhất giữa hai loại cáp này nằm ở chất liệu cách điện. Dây điện CVV có lớp cách điện được làm từ nhựa PVC, trong khi dây điện CXV sử dụng công nghệ cách điện XLPE tiên tiến hơn, tăng khả năng chịu nhiệt trong điều kiện hoạt động bình thường ở lõi lên tới 90 độ C, phù hợp cho một số ứng dụng công nghiệp nặng. Bù lại, cáp nguồn CVV rẻ hơn và đơn giản hơn trong quá trình lắp đặt.

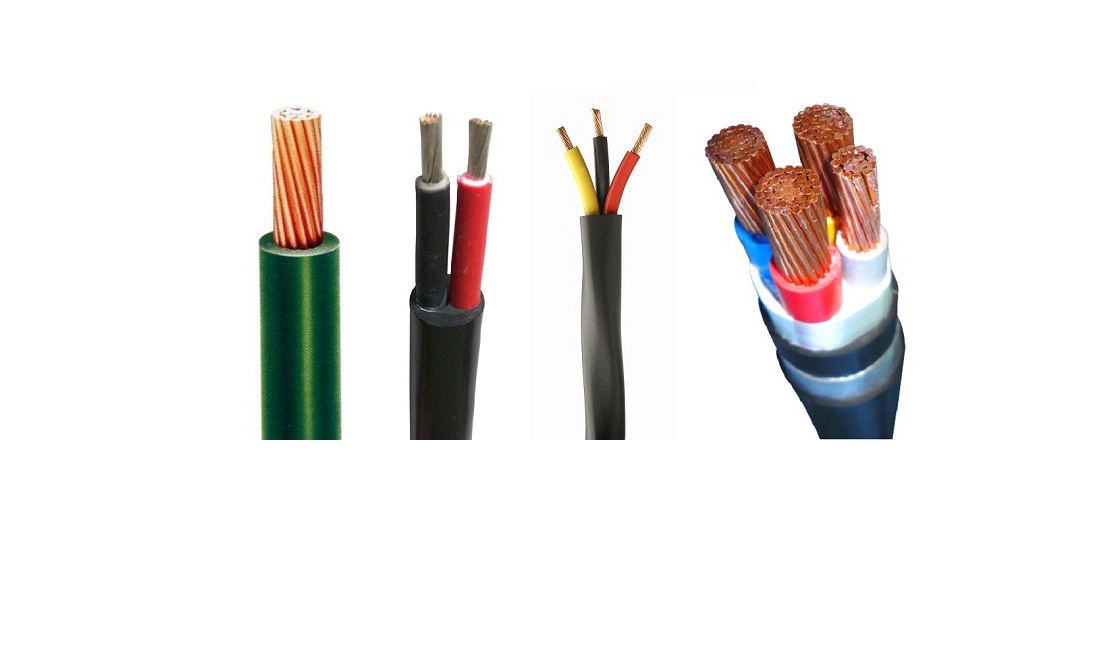

Câu 2: Dây VC, CV, CVV là gì?

Hồi đáp: Đây đều là các loại cáp điện được sử dụng trong lưới điện hạ thế nhưng có sự khác biệt về cấu tạo và ứng dụng.

• Dây VC: Còn gọi là dây cứng đơn, chỉ có 1 lõi dẫn điện bằng đồng và vỏ bọc PVC. Loại dây này được sử dụng phổ biến trong điện gia dụng và thường được luồn trong các đường ống.
• Dây điện CV: Là loại cáp có lõi được tạo thành từ 7 hoặc 19 dây đồng xoắn đồng tâm, được bọc bên ngoài một lớp nhựa PVC. Cáp CV có chức năng chính là truyền tải điện năng trong môi trường lắp đặt cố định. Chúng không thích hợp để lắp đặt trên tường, lắp đặt dưới lòng đất hoặc lắp đặt ngoài trời.
• Dây điện CVV: Về cấu tạo, loại cáp này khá giống loại CV, được trang bị thêm một lớp cách điện PVC giữa lõi và vỏ. Tuy nhiên, hệ thống dây điện CVV được thiết kế cho một số ứng dụng yêu cầu đi dây ngầm, đi dây trong tường hoặc lắp đặt ngoài trời.
