Dây điện CXV là gì? Cấu tạo, ứng dụng và so sánh với dây điện CVV

Hoạt động ở cấp điện áp dưới 1kV, cáp điện CXV được thiết kế để cung cấp năng lượng cho các thiết bị công suất lớn trong các nhà máy, nhà xưởng, nhà cao tầng… Vậy cáp điện CXV là gì? Cấu trúc và phân loại của nó là gì? Hãy cùng chúng tôi tìm hiểu trong bài viết này nhé.

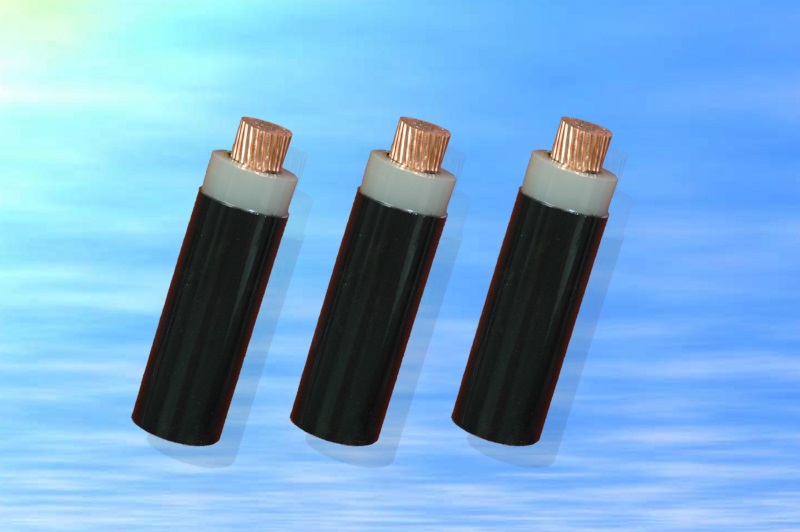

Cáp nguồn CXV là gì?

Dây điện CXV là một trong những loại cáp phổ biến ở lưới điện hạ áp, cho phép truyền tải điện ở cấp điện áp 0,6/1kV. Tương tự như dây cáp điện CV hay dây điện CVV, dây cáp điện CXV cũng có lõi dẫn điện được làm từ đồng nguyên chất và lớp vỏ ngoài là nhựa PVC cách điện. Tuy nhiên, lớp cách điện của cáp này là XLPE có khả năng chịu nhiệt tốt hơn.

Ký hiệu CXV dùng để phân biệt với các loại cáp khác, bao gồm:

• C: Ký hiệu của đồng, vật liệu cấu thành nên lõi dẫn điện.
• X: Viết tắt của XLPE, một dạng polyetylen liên kết ngang (cross-linked polyethylene) có khả năng cách điện, chịu nhiệt tốt.
• V: Viết tắt của PVC, là chất liệu tạo nên lớp vỏ bên ngoài.

Tiêu chuẩn áp dụng và đặc tính kỹ thuật của cáp điện CXV

Để có mặt trên thị trường, dòng cáp điện CXV phải đáp ứng các tiêu chuẩn cụ thể sau:

• TCVN 5935-1: Quy định tiêu chuẩn về kết cấu, kích thước, mặt cắt cáp và thử nghiệm cách điện…
• TCVN 6612: Quy định tiêu chuẩn mặt cắt danh nghĩa từ 0,5mm2 – 2000mm2, số lượng sợi, đường kính sợi của từng loại cáp điện CXV.
• ISO 6610:2013: Tiêu chuẩn quốc gia quy định màu sắc lõi cáp cách điện.
• IEC 60502-1: Quy định chung về truyền tải và phân phối điện cáp CXV ở cấp điện áp dưới 1kV.
• IEC 60228: Quy định chung về tiêu chuẩn dây dẫn đối với cáp cách điện.

Các tiêu chuẩn quốc gia và quốc tế nêu trên cũng xác định đặc tính kỹ thuật của cáp nguồn CXV:

• Điện áp định mức: 0,6/1kV
• Nhiệt độ tiêu chuẩn: Lên tới 90°C
• Tiết diện tiêu chuẩn: Lên đến 1000mm2 đối với cáp 1 lõi, từ 11 – 400mm2 đối với cáp 2-4 lõi
• Khả năng ngăn ngừa cháy lan hiệu quả

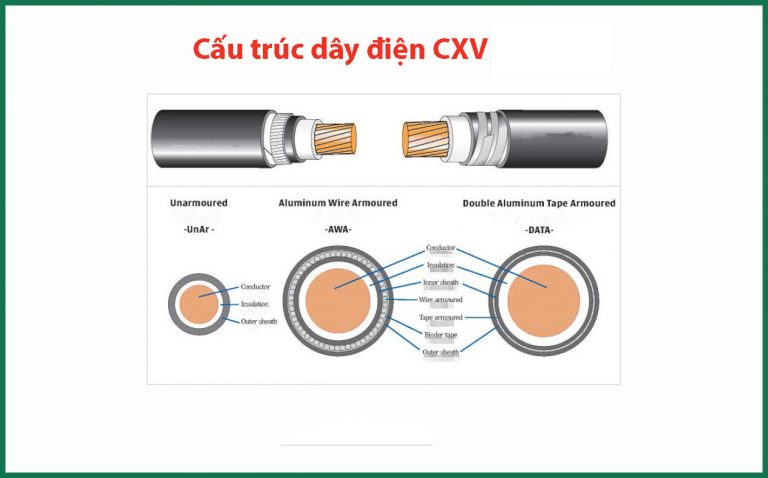

Cấu tạo dây điện CXV

Các thành phần của dây điện CXV

Cáp điện CXV có cấu trúc phức tạp hơn so với dòng CV hay CVV với 4 lớp chính.

• Lõi dẫn điện: Được làm từ đồng nguyên chất cao cấp (thu thập từ nhiều sợi đồng ủ mềm loại 2) với ưu điểm dẫn điện tốt và dễ dàng linh hoạt.
• Lớp cách nhiệt: XLPE có đặc tính chịu nhiệt tốt và độ bền điện môi cao.
• Lớp độn: Chủ yếu là PVC hoặc PP bọc PET.
• Vỏ bảo vệ: Được làm từ nhựa PVC cao cấp.

Tìm hiểu về XLPE

XLPE (viết tắt của polyetylen ngoại quan) là một loại cấu trúc nguyên tử tuyến tính. Phản ứng hóa học giữa polyethylene và peroxide trong điều kiện nhiệt độ cao, áp suất cao và khí trơ làm thay đổi cấu trúc của polyethylene thành dạng nhựa nhiệt dẻo, có đặc tính chống biến dạng ngay cả khi đun nóng. Nhờ đó, XLPE được sử dụng làm lớp cách điện hoàn hảo với độ thất thoát điện môi thấp hơn PVC hay giấy.

Bên cạnh đó, XLPE còn sở hữu nhiều ưu điểm như: độ bền cơ học cao, chịu được dòng điện lớn, kháng hóa chất tốt, dễ uốn cong và nhẹ hơn các loại cáp cùng loại. XLPE không phải là dầu nên không cần quan tâm đến lộ trình lắp đặt. Đặc biệt khi đốt, chất liệu này không sinh ra khói hay khí độc nên ít ảnh hưởng tới sức khỏe con người.

Cáp nguồn PVC Cu XLPE là gì?

Thực chất cáp điện XLPE là tên gọi khác của dây điện CXV. Các ký hiệu trên tượng trưng cho các lớp quan trọng nhất tạo nên một sợi cáp hoàn chỉnh, bao gồm:

• Cu: Là vật liệu cấu thành nên lõi dẫn điện.
• XLPE: Chất cách điện của cáp CXV.
• PVC: Chất liệu vỏ ngoài, cũng là chất cách điện.

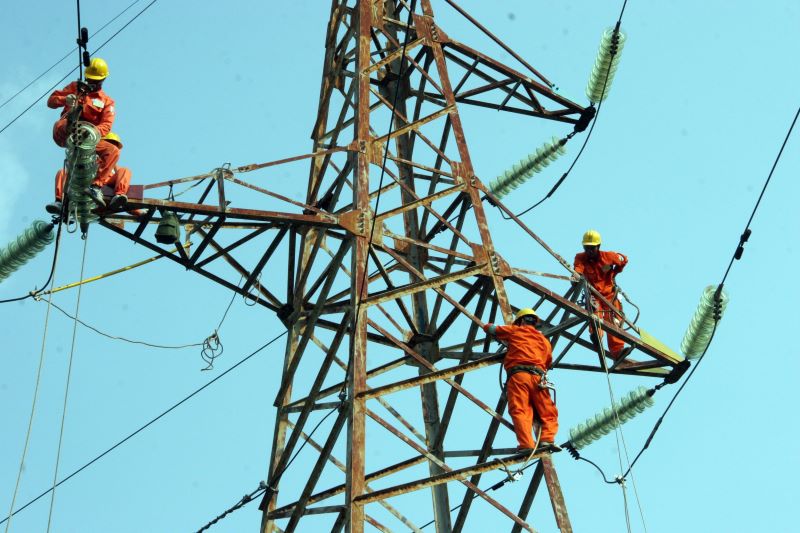

Ứng dụng của cáp điện CXV

Cáp điện CXV được thiết kế để hoạt động ổn định ở nhiệt độ cao, đặc biệt trong trường hợp ngắn mạch nên có ứng dụng phổ biến trong việc cung cấp điện cho các thiết bị công nghiệp như quạt điện, điều hòa… Ngoài ra, cáp điện CXV còn được sử dụng rộng rãi trong ngành chế tạo máy móc, tại các trung tâm thương mại, tòa nhà cao tầng hay các công trình thủy điện.

Nhờ có độ bền cơ học cao và khả năng chịu đựng thời tiết khắc nghiệt nên cáp điện CXV còn được sử dụng để truyền tải điện trên không ở cấp điện áp 24kV, 50Hz.

Xem thêm: Dây điện VCm là gì? Cấu tạo, đặc tính kỹ thuật và ứng dụng

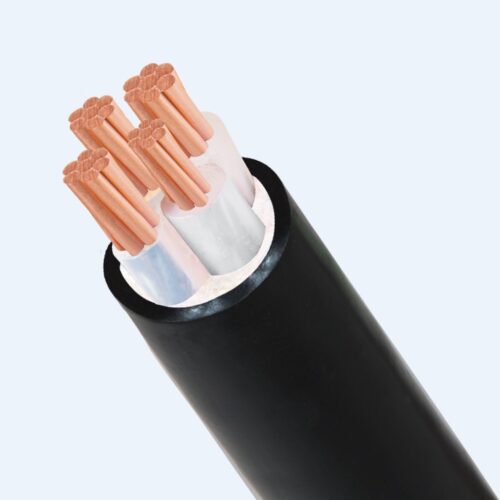

Cách phân loại dây điện CXV

Thị trường hiện nay có rất nhiều loại cáp nguồn CXV phục vụ các ứng dụng khác nhau. Tuy nhiên, tiêu chí chính để phân loại loại cáp này dựa vào số lượng lõi dẫn. Cụ thể:

• Cáp CXV 1 lõi: Chỉ có 1 lõi dẫn điện, thường dùng cho các ứng dụng điện 1 pha.

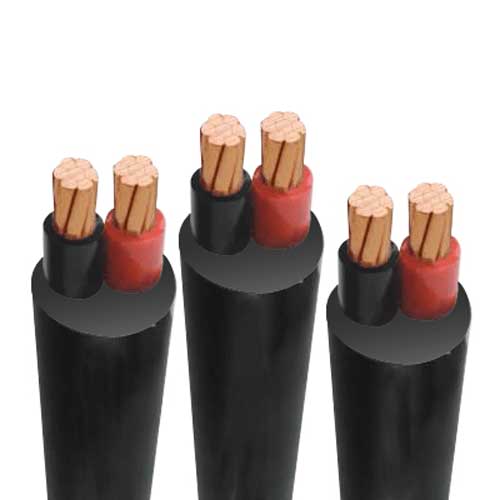

• Cáp CXV 2 lõi: Gồm 2 dây dẫn đặt cạnh nhau, phù hợp với hệ thống điện có 2 dây pha hoặc 1 dây pha – 1 dây trung tính.
• Cáp CXV 4 lõi Equal: Phù hợp với mạng điện 3 pha.
• Cáp CXV 4 lõi có lõi trung tính giảm (3+1).

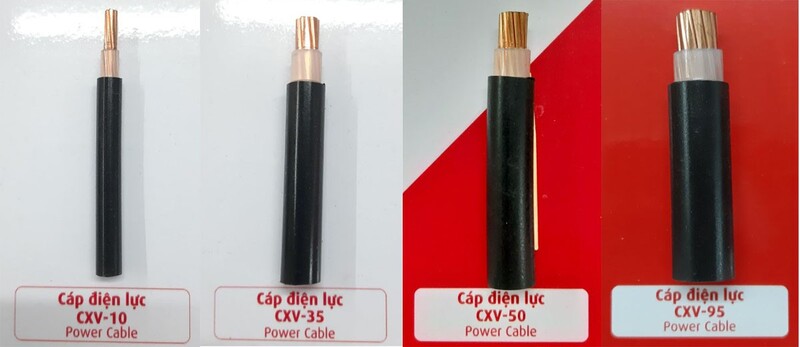

Nếu xét về tiêu chí tiết diện dây dẫn, cáp điện CXV cũng có thể chia thành các loại 2,5mm2, 4mm2, 6mm2,… 300mm2, 400mm2.

So sánh dây CXV và dây CVV

Về bản chất, hai loại cáp điện này có chức năng truyền tải điện giống nhau ở cấp điện áp 0,6/1kV và phù hợp lắp đặt ở một số môi trường khắc nghiệt nhờ cấu trúc 3 lớp: ruột đồng – lớp cách điện – lớp vỏ bảo vệ. Tuy nhiên, sự khác biệt về đặc tính của lớp cách điện quyết định sự khác biệt giữa cáp nguồn CXV và cáp CVV ở nhiều tiêu chí:

Tiêu chuẩn	Dây nguồn CXV	dây điện CVV
Vật liệu cách điện	XLPE (Polyethylene liên kết)	PVC (Polyvinyl clorua)
Nhiệt độ làm việc	90°C	70°C
Tính linh hoạt	Thấp hơn, khó hơn	Linh hoạt hơn, phù hợp thi công ở không gian nhỏ
Hiệu suất truyền tải	Cao hơn	Thấp hơn
Tuổi thọ	Cao hơn	Thấp hơn
Khả năng chịu nhiệt	Cao hơn nhiều, chống cháy lan	Thấp hơn
Giá	Cao hơn	Phù hợp hơn
Ứng dụng	Công nghiệp nặng, nhà cao tầng, trung tâm thương mại, truyền dẫn trên không…	Công trình dân dụng hoặc công nghiệp

Thương hiệu cáp điện CXV là thương hiệu hàng đầu trên thị trường hiện nay

Cadivi và Cadisun hiện là hai thương hiệu dây cáp điện hàng đầu trên thị trường, cung cấp các dòng dây điện CXV chất lượng đạt tiêu chuẩn Việt Nam và tiêu chuẩn quốc tế.

Dây điện CXV Cadivi

Cadivi là thương hiệu dây cáp điện đầu tiên tại Việt Nam được chứng nhận ISO 9002:1994, ISO 9001:2015 nên sản phẩm do “gã khổng lồ” này sản xuất luôn được đảm bảo về chất lượng và an toàn.

Một số dòng dây điện CXV hiện đang được Cadivi sản xuất:

• Cáp điện CXV – 0,6/1kV
• Cáp chống cháy CXV/FRT
• Cáp chống cháy CXV/DATA (DSTA)/FRT
• Cáp chống cháy CXV/FR
• Cáp điện CXV/AWA, CXV/SWA cho hệ thống điện ngầm.

Xem bảng giá cáp điện CVV Cadivi tại: Bảng giá cáp điện Cadivi mới | Đầy đủ & chi tiết

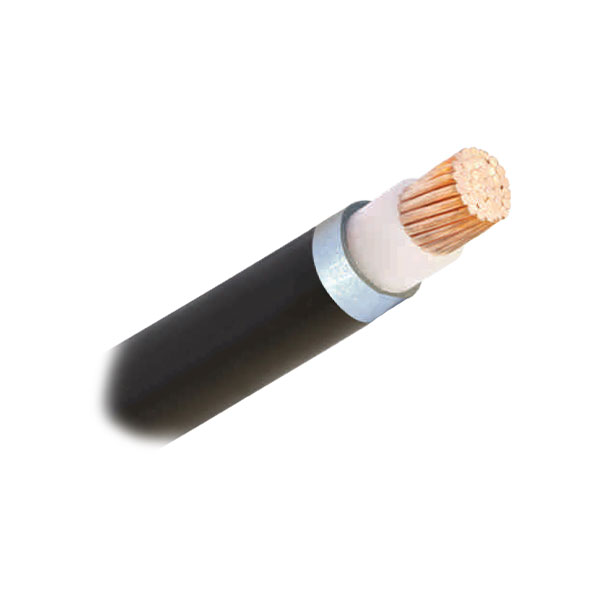

Bộ dây điện CXV Cadisun

Sử dụng công nghệ dây chuyền sản xuất tiên tiến và nguyên liệu nhập khẩu trực tiếp từ nước ngoài, trong đó nguyên liệu cấu thành lõi dẫn điện có hàm lượng đồng Cathode lên tới 99,99%, chất lượng dòng dây điện CXV của Cadisun được đánh giá tương đương với hàng nhập khẩu.

Một số mã sản phẩm cáp điện CXV nổi tiếng của Cadisun bao gồm:

• Cáp chống cháy FSN-CXV 2x
• Cáp chống cháy FSN-CXV 3x
• Cáp chống cháy FSN-CXV 3x+1x
• Cáp chống cháy FSN-CXV 4x
• Cáp chống cháy FRN-CXV 5x

Xem bảng giá cáp Cadisun CXV tại: Bảng giá cáp nguồn Cadisun mới | Đầy đủ & chi tiết

Trường Chu Văn An tự hào là đại lý cấp 1 chuyên cung cấp cáp điện CXV chính hãng từ các thương hiệu lớn như Cadisun, Cadivi. Chúng tôi đảm bảo hàng mới 100% với giá ưu đãi và hệ số chiết khấu hấp dẫn nhất thị trường.

Lợi ích của khách hàng khi lựa chọn dây điện CXV phân phối tại Trường Chu Văn An:

• Sản phẩm chính hãng, nhập khẩu trực tiếp từ nhà máy
• Thời gian bảo hành dài, chính sách bảo hành hấp dẫn
• Hàng có sẵn, giao trực tiếp đến công trình
• Tư vấn kỹ thuật chuyên sâu, hỗ trợ tận nơi khi cần

Một số câu hỏi về dây CXV

Câu 1: Cáp nguồn CXV có ưu điểm gì?

Hồi đáp: Dây điện CXV có nhiều ưu điểm như:

• Dẫn điện tốt: Lõi được làm từ đồng nguyên chất, đảm bảo tính dẫn điện trong nhiều điều kiện hoạt động.
• Chịu nhiệt tốt: Lớp cách nhiệt XLPE có đặc tính chịu nhiệt độ cao nên dây điện CXV cũng có khả năng chịu nhiệt tốt hơn nhiều loại cáp khác.
• Chống cháy lan: Lớp bảo vệ PVC không chỉ chịu được nhiệt độ cao mà còn có khả năng ngăn chặn cháy lan khi có hỏa hoạn xảy ra.
• Độ bền cơ học cao: Cáp điện CXV có khả năng chịu được các tác động cơ học, tác động của thời tiết và ít bị lão hóa.

Câu 2: Dây nguồn CXV hay CVV tốt hơn?

Hồi đáp: Mỗi loại cáp đều có những đặc tính kỹ thuật riêng để phù hợp với môi trường lắp đặt và ứng dụng nên việc đánh giá loại cáp nào tốt hơn tùy thuộc vào yêu cầu của hệ thống. Nếu hệ thống chỉ có các thiết bị công suất vừa và nhỏ trong môi trường lắp đặt cố định, chúng tôi khuyên bạn nên ưu tiên sử dụng dây điện CVV để tối ưu hóa chi phí. Ngược lại, dây nguồn CXV phù hợp với những hệ thống có thiết bị công suất lớn hoặc điều kiện hoạt động ở nhiệt độ cao.

Câu 3: Nên chọn cáp nguồn CXV hay CVV cho môi trường ngoài trời?

Hồi đáp: Xét về độ bền cơ học, cáp điện CXV là sự lựa chọn tối ưu cho không gian lắp đặt ngoài trời nhờ khả năng chịu được nhiệt độ cao và độ ẩm cao. Tuy nhiên, nếu hệ thống điện ngoài trời có mái che thì bạn nên cân nhắc thay thế bằng dây điện CVV để tiết kiệm chi phí.

Trên đây chúng tôi đã chia sẻ những thông tin hữu ích nhất về dây điện CXV. Hy vọng bạn hài lòng với những kiến ​​thức này. Truy cập: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-day-cap-dien/ để tìm hiểu thêm những thông tin quan trọng về dây cáp điện.
