Dây điện VCm là gì? Cấu tạo, đặc tính kỹ thuật và ứng dụng

Chu Văn An

VCm là loại dây phổ biến trong mạng điện gia đình với chức năng truyền tải điện năng và kết nối các thiết bị tiêu thụ điện. Vậy dây VCm là gì? Nó được cấu tạo và ứng dụng như thế nào? Hãy cùng tìm hiểu qua bài viết sau.

Dây VCm là gì?

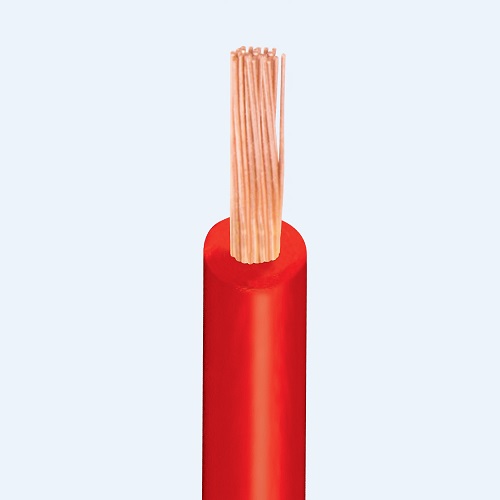

Dây điện VCm là dây đơn mềm, có lõi dẫn điện được tạo thành từ nhiều sợi đồng nhỏ xoắn lại với nhau, đảm bảo kết nối chặt chẽ so với dây đơn cứng.

Ký hiệu VCm cho biết loại dây này có lớp cách điện, lớp vỏ bảo vệ ngoài cùng làm bằng nhựa PVC, hoạt động ở điện áp tiêu chuẩn 250V nên được sử dụng rộng rãi trong hệ thống điện dân dụng hoặc công nghiệp nhẹ, đặc biệt là lắp đặt tại các bảng điện, đấu nối các thiết bị điện gia dụng.

Dây điện VCm được phân thành nhiều loại khác nhau, dựa vào tiết diện dây dẫn như: 0,5mm2, 1mm2, 1,5mm2, 2,5mm2, 4mm2, 6mm2.

Tương tự như cáp CV nói chung, dây điện VCm cũng được thiết kế, sản xuất theo tiêu chuẩn QCVN 04:2009 của Bộ Khoa học Công nghệ và Ứng dụng, phù hợp để truyền tải điện năng trong trạng thái lắp đặt cố định.

Cấu tạo và đặc tính kỹ thuật của dây điện VCm

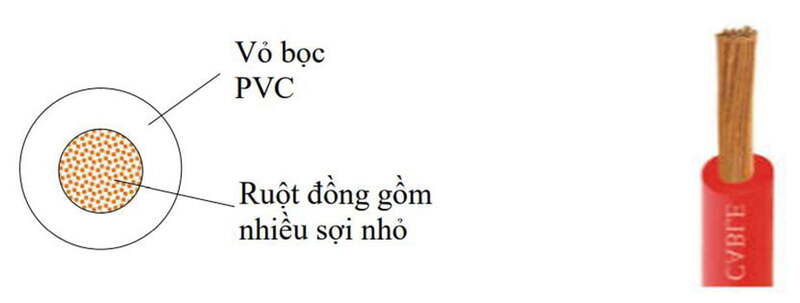

Dây điện VCm có cấu tạo khá đơn giản với 2 thành phần chính là lõi dẫn và vỏ bảo vệ.

• lõi dẫn điện: Là tập hợp nhiều sợi đồng nhỏ (thường là 24 sợi) có tính dẫn điện tốt và linh hoạt.
• Vỏ bảo vệ: Được làm từ nhựa PVC có khả năng cách điện và chống va đập cơ học. Tuy nhiên, khả năng chịu nhiệt của PVC thấp hơn nhiều so với XLPE.

Với kết cấu đơn giản như vậy, dây điện VCm phải được thiết kế theo các tiêu chuẩn sau để đảm bảo khả năng truyền tải và cách điện:

• TCVN 6610 – 3: Tiêu chuẩn này áp dụng cho cáp điện không có vỏ bọc, cách điện bằng PVC, lắp đặt cố định.
• TCVN 6612: Quy định tiêu chuẩn về ruột dẫn của cáp cách điện.
• NHƯ/NZS 5000.1: Tiêu chuẩn Úc và New Zealand đưa ra các quy định chung cho cáp điện hạ thế.

Các tiêu chuẩn trên cũng quy định các đặc tính kỹ thuật điển hình của dây đơn mềm như sau:

• Dây dẫn: Đồng mềm, gồm nhiều sợi nhỏ xoắn lại với nhau (cấp 5).
• Cách nhiệt: Nhựa PVC (Polyvinylchloride).
• Điện áp: 250V
• Nhiệt độ làm việc bình thường: 70°C.
• Màu sắc: Đỏ, vàng, đen, trắng, xanh có sọc vàng
• Thích hợp cho việc lắp đặt cố định hoặc trong môi trường được bảo vệ.

Ưu nhược điểm của dây điện VCm

Lợi thế

• Linh hoạt, dễ uốn cong: Lõi dây VCm được làm từ đồng mềm nên dẻo hơn đồng cứng, thích hợp lắp đặt ở những nơi có không gian hạn chế hoặc địa hình phức tạp.
• tuổi thọ dài: Lớp vỏ PVC có khả năng chống va đập và một số tác động từ môi trường nên ít cần bảo trì hoặc thay thế.
• Sự đa dạng về mẫu mã: Dây điện VCm có tiết diện đa dạng, màu sắc phong phú nên phù hợp với nhiều ứng dụng khác nhau.
• Giá cả hợp lý: VCm có giá thành phải chăng hơn nhiều loại cáp điện khác.

Nhược điểm

• Khả năng chịu nhiệt kém hơn dây cách điện XLPE.
• Có khả năng tạo ra khói độc khi đốt.
• Hoạt động ở điện áp thấp nên ứng dụng bị hạn chế.
• Không thích hợp để lắp đặt ngoài trời.

Ứng dụng của dây điện VCm

Dây điện VCm được thiết kế để lắp đặt cố định nên ứng dụng cụ thể của loại dây điện này bao gồm:

• Hệ thống điện dân dụng: Dùng để cung cấp điện năng cho hệ thống chiếu sáng, công tắc, ổ cắm và kết nối các thiết bị điện trong gia đình.
• Hệ thống điện công nghiệp: Dùng để đi dây trong tủ phân phối và truyền tải điện cho hệ thống điện nhẹ trong các khu công nghiệp, nhà máy.

Ngoài ra, VCm còn được dùng làm dây kết nối trên ô tô, xe máy và các thiết bị điện tử.

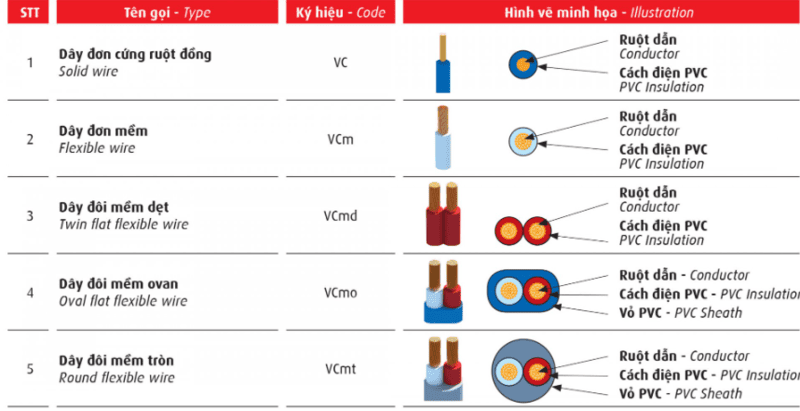

Phân biệt dây VCm với VCmd, VCmx, VCmo, VCmt

Đây là các loại dây dẫn điện thuộc nhóm cáp điện hạ thế CV có kết cấu đặc trưng là ruột dẫn bằng đồng – cách điện PVC, thích hợp lắp đặt trong nhà. Sự khác biệt giữa các loại dây này chủ yếu thể hiện ở cấu tạo:

• VCm: Nó có dạng một sợi dây mềm với lõi là tập hợp nhiều sợi đồng nhỏ.

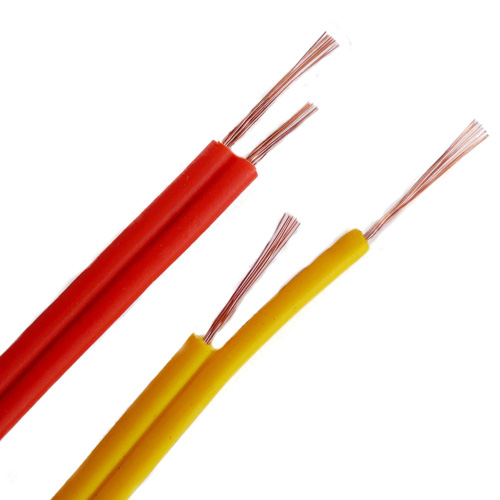

• VCmd: Dây đôi dẹt mềm gồm 2 dây đồng mềm được bọc lớp cách điện PVC riêng biệt nhưng có chung lớp vỏ bảo vệ bên ngoài, được chế tạo dưới dạng dây 2 dây.
• VCx: Dây xoắn đôi mềm, thực chất là 2 dây VCm xoắn vào nhau.
• VCmo: Dây mềm hình bầu dục đôi, gồm 2 dây VCm đặt song song và dùng chung vỏ bảo vệ PVC hình bầu dục.
• VCmt: Dây đôi mềm tròn (còn gọi là CVVm), gồm 2 dây VCm đặt song song, dùng chung một vỏ bọc PVC hình tròn.

Mua dây điện VCm giá tốt, chính hãng tại Trường Chu Văn An

Trường Chu Văn An hiện là đại lý cấp 1 của các thương hiệu dây cáp điện nổi tiếng trên thị trường như Cadisun, Cadivi, Trần Phú, GoldCup… Đặc biệt, dòng dây mềm đơn mà chúng tôi phân phối rất được ưa chuộng tại các công trình dân dụng trên cả nước với nhiều mẫu mã, chủng loại, mặt cắt khác nhau.

Khi lựa chọn dây điện VCm tại Trường Chu Văn An, khách hàng sẽ nhận được sản phẩm mới 100% chính hãng, kèm theo các giấy chứng nhận liên quan đến chất lượng sản phẩm và chính sách giá, chiết khấu hấp dẫn nhất thị trường.

Nếu bạn có nhu cầu mua dây điện đơn, mềm giá tốt, chính hãng vui lòng liên hệ:

• Điện thoại: 0904 99 88 77
• Email: kd@etinco.vn
• Văn phòng phía Bắc: 33 BT5, Khu đô thị mới Pháp Vân – Tứ Hiệp, Yên Sở, Hà Nội
• Văn phòng phía Nam: Số 19 Lý Văn Phúc, Tân Định, TP.HCM

Một số câu hỏi về dây điện VCm là gì?

Câu 1: Dây điện VCm thường có những loại nào?

Hồi đáp: Ngoài việc phân loại liên quan đến mặt cắt, dây mềm đơn thường được chia thành 2 loại phổ biến là dây mềm đơn (1 lõi) và dây mềm đôi (2 lõi).

Câu hỏi 2: Dây nguồn VCm có dùng được cho thiết bị công suất lớn không?

Hồi đáp: Không. Dây điện VCm hoạt động ở cấp điện áp 0,6/1kV, mức tiêu chuẩn là 250V nên chỉ phù hợp với các thiết bị điện dân dụng hoặc công nghiệp nhẹ. Đối với các thiết bị có công suất lớn, cần ưu tiên sử dụng các loại cáp có tiết diện lớn và khả năng chịu tải cao hơn.
