Hướng dẫn 3 cách kiểm tra biến tần và các lưu ý

Chu Văn An

Kiểm tra biến tần là một hoạt động cần thiết để đảm bảo hiệu suất và độ bền của thiết bị. Dưới đây là 3 cách kiểm tra biến tần và những lưu ý quan trọng.

Mục đích kiểm tra biến tần

Biến tần đóng vai trò quan trọng trong hệ điều hành. Hơn nữa, bản thân biến tần bao gồm các mạch điện phức tạp đòi hỏi độ chính xác. Ngoài ra, các linh kiện cấu thành nên thiết bị này cũng cực kỳ nhạy cảm với môi trường nên biến tần cần được kiểm tra kỹ lưỡng và thường xuyên để đảm bảo hoạt động ổn định và phát hiện lỗi kịp thời.

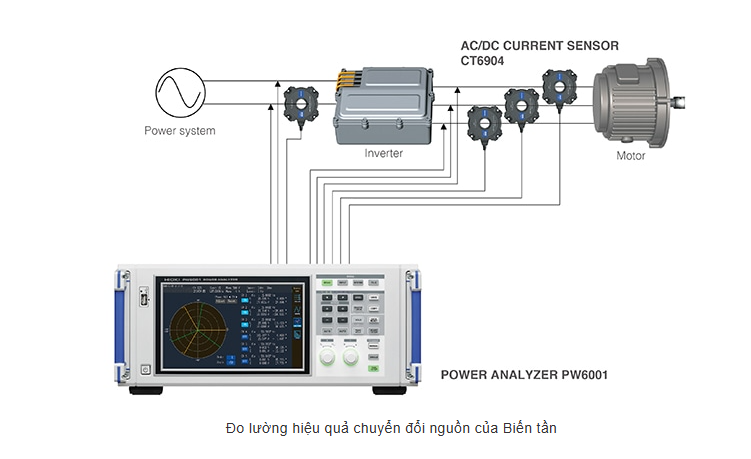

Kiểm tra hiệu suất biến tần

Nếu biến tần không ở trạng thái tối ưu sẽ không thể phục vụ hết công suất của động cơ và hệ thống. Vì vậy, khi hoàn thiện sản phẩm, nhà sản xuất thường phải kiểm tra xem biến tần có hoạt động đúng như thiết kế hay không.

Kiểm tra thường xuyên để bảo trì

Biến tần thường được lắp đặt cùng hệ thống tủ điện để điều khiển một hoặc nhiều động cơ. Vì vậy, cần kiểm tra biến tần thường xuyên để phát hiện các dấu hiệu trục trặc, từ đó tìm ra nguyên nhân để xử lý, tránh trường hợp biến tần gặp lỗi ảnh hưởng đến toàn bộ hệ điều hành.

Xác định vị trí bị hư hỏng

Khi xảy ra sự cố hệ thống hoặc biến tần, việc sửa chữa không thể được thực hiện nếu không xác định được bộ phận bị hỏng. Việc kiểm tra biến tần là cần thiết để xác định chính xác lỗi của biến tần.

3 cách kiểm tra biến tần

Kiểm tra bằng cách quan sát bên ngoài

Đây là bước đầu tiên và quan trọng để phát hiện các dấu hiệu hư hỏng bên ngoài của biến tần.

Hình dáng bên ngoài

Quan sát tổng thể biến tần và tìm những dấu hiệu bất thường như:

• Có dấu hiệu nứt hoặc vỡ trên vỏ biến tần không? Nếu có nhiều khả năng ổ đĩa đã bị căng hoặc sốc, điều đó có thể ảnh hưởng đến hiệu suất và độ an toàn của thiết bị.
• Quan sát bề mặt kim loại để phát hiện sự hiện diện của rỉ sét. Rỉ sét có thể là một yếu tố rủi ro cho các vấn đề về điện trong tương lai.

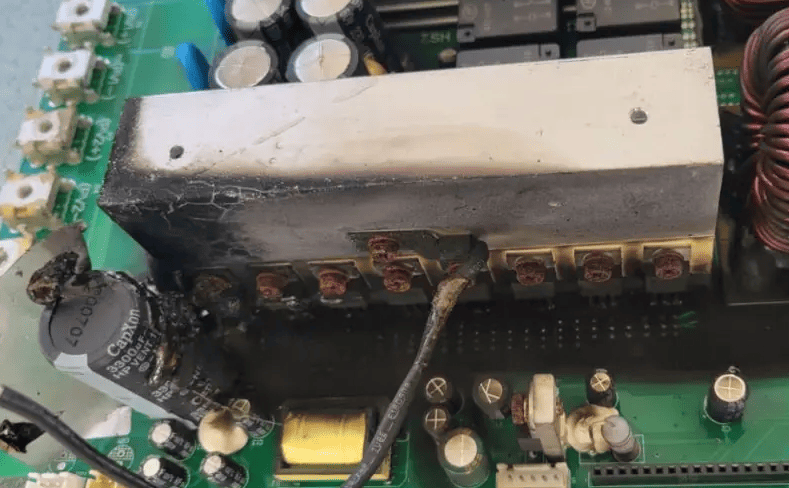

• Tìm kiếm các dấu hiệu cháy như vết cháy, mùi khét hoặc khói. Nếu có bất kỳ dấu hiệu nào như vậy, hãy ngừng vận hành biến tần ngay lập tức.
• Tìm dấu hiệu vết trầy xước, lỗ thủng hoặc bề mặt bong tróc trên biến tần. Mặc dù không ảnh hưởng đến hiệu suất của động cơ nhưng những hư hỏng này có thể làm giảm khả năng bảo vệ của biến tần.

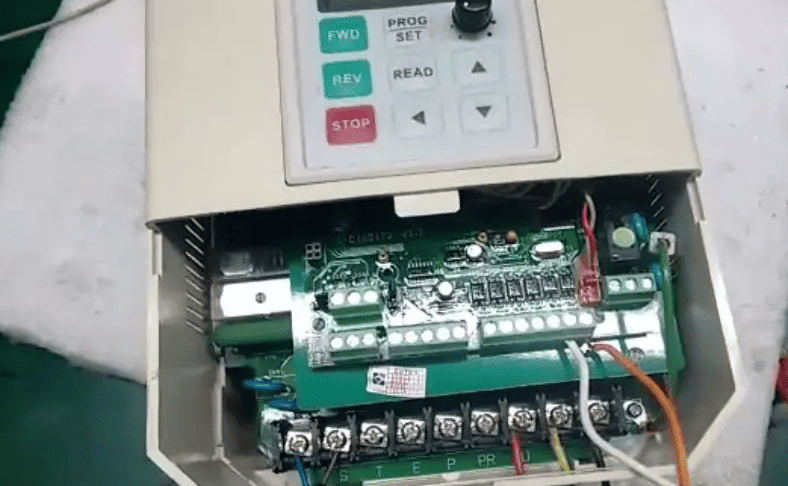

Kiểm tra các kết nối

• Đảm bảo các đầu nối được kết nối chặt chẽ, không có dấu hiệu lỏng lẻo.
• Kiểm tra hệ thống dây điện để đảm bảo nó không bị hư hỏng hoặc bị oxy hóa. Dây bị hỏng có thể ảnh hưởng đến việc truyền tải điện và hiệu suất của biến tần.

Nghe âm thanh

Khi kết nối biến tần với nguồn điện, hãy kiểm tra xem có âm thanh bất thường nào phát ra từ thiết bị hay không. Nếu có tiếng động nhỏ, yên tĩnh thì điều này là bình thường, nhưng nếu có tiếng động lạ thì có thể các bộ phận bên trong đã bị hư hỏng hoặc quạt tản nhiệt không hoạt động.

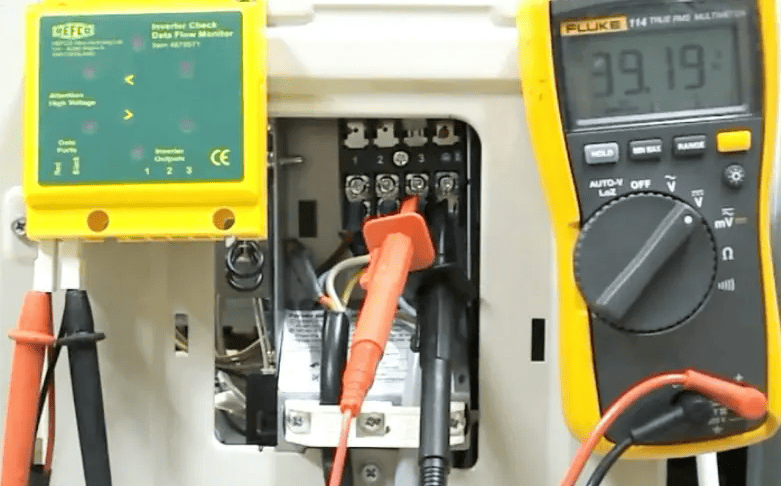

Kiểm tra bằng đồng hồ vạn năng

Kiểm tra điện trở cách điện

Kiểm tra điện trở cách điện được sử dụng để kiểm tra sự suy giảm cách điện của dây dẫn. Hoạt động này cần được tiến hành thường xuyên để kịp thời phát hiện và ngăn ngừa rủi ro.

Đo điện áp hiện tại

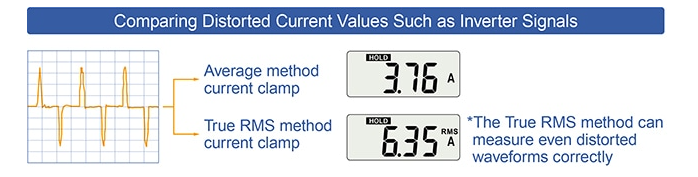

Phía sơ cấp: Khi đo điện áp và dòng điện ở phía sơ cấp của biến tần, dạng sóng bị méo có thể khiến các giá trị đo được bị sai lệch. Vì vậy cần sử dụng đồng hồ vạn năng để đo theo phương pháp true RMS và ampe kìm để đo dòng điện.

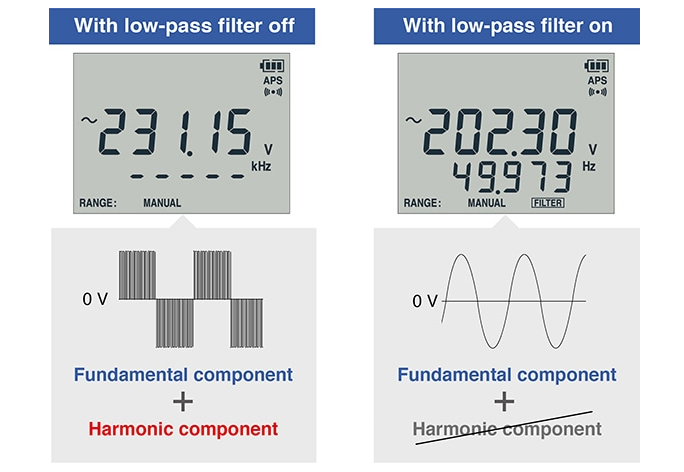

Phía thứ cấp: Ở phía thứ cấp của biến tần, dạng sóng cơ bản của dòng điện và điện áp bao gồm các thành phần hài. Khi đo điện áp ở đây, thường chỉ cần giá trị cho dạng sóng cơ bản. Đồng hồ vạn năng RMS thực sự có chức năng lọc sóng hài và đồng hồ đo dòng điện RMS thực sự là hai thiết bị cần thiết.

Kiểm tra công suất biến tần

Việc kiểm tra công suất biến tần được thực hiện bằng đồng hồ đo điện có thang đo diode. Sau khi bật cân đúng, dùng que đỏ cắm vào chân U-(UG-). Thanh còn lại của đồng hồ lần lượt được đặt ở đầu vào (L1, L2, L3) và đầu ra của biến tần (U, V, W). Sau đó lật đầu dò đo màu đen qua chốt U+(UG+) và đầu dò đo còn lại như ở bước trên.

Kết quả đo sẽ phản ánh trạng thái của biến tần:

• Nếu các giá trị tại mỗi điểm đo, UG+ với (L1,L2,L3) hoặc UG- với (U,V,W) bằng nhau thì biến tần vẫn hoạt động bình thường.
• Nếu giá trị đo quá cao hoặc không hiển thị thì có thể biến tần đã nổ công suất hoặc lỗi mạch bên trong.

Kiểm tra bằng phần mềm

• Bước 1: Cài đặt phần mềm giám sát hoặc lập trình do nhà sản xuất cung cấp trên máy tính. Sử dụng cáp kết nối phù hợp (thường là cáp USB hoặc RS232) để kết nối biến tần với máy tính.
• Bước 2: Kết nối máy tính với biến tần. Một đầu cáp nối với cổng giao tiếp của biến tần và đầu còn lại cắm vào cổng USB hoặc cổng tương ứng. Khởi động phần mềm và chọn cổng kết nối phù hợp. Phần mềm sẽ tìm kiếm và thiết lập kết nối với biến tần.
• Bước 3: Theo dõi các thông số vận hành như điện áp, dòng điện, tần số, công suất và nhiệt độ.
• Bước 4: Ghi lại mã lỗi và cảnh báo. Nếu biến tần gặp sự cố, phần mềm sẽ hiển thị mã lỗi hoặc đưa ra cảnh báo. Sử dụng mã lỗi để xác định nguyên nhân của sự cố.
• Bước 5: Chạy thử và điều chỉnh cài đặt. Quá trình thử nghiệm có thể thực hiện các lệnh điều khiển từ xa như khởi động, dừng biến tần, điều chỉnh tốc độ hay điều chỉnh các thông số vận hành của biến tần…
• Bước 6: Lưu trữ và phân tích dữ liệu biến tần theo thời gian, từ đó thực hiện các biện pháp bảo trì hoặc cải tiến quy trình.

Những lưu ý khi kiểm tra biến tần

• Kiểm tra tất cả các kết nối điện bao gồm đầu vào và đầu ra, đảm bảo các kết nối được an toàn và không có dấu hiệu ăn mòn.
• Kiểm tra đèn LED hoặc hiển thị trên biến tần. Nếu đèn không sáng hoặc báo lỗi thì có thể biến tần có vấn đề.
• Nếu biến tần có chức năng hiển thị mã lỗi, hãy kiểm tra và ghi lại mã lỗi để tham khảo vào sách hướng dẫn sử dụng.
• Điện trở được đo giữa các cổng và mặt đất bằng điện áp thử nghiệm 500V và các giá trị đo được được kiểm tra để đảm bảo chúng tối thiểu là 5MΩ. Đo điện trở cách điện bao gồm việc áp dụng điện áp cao và kiểm tra cách điện.
• Tần số của dạng sóng thay đổi ở phía thứ cấp của biến tần, vì vậy hãy chú ý đến dải tần của dạng sóng cơ bản khi chọn đồng hồ vạn năng và ampe kìm.

Trường Chu Văn An vừa hướng dẫn bạn 3 cách kiểm tra biến tần, kèm theo một số lưu ý quan trọng trong quá trình kiểm tra. Tuy nhiên, hoạt động này đòi hỏi bạn phải có hiểu biết về kỹ thuật điện cũng như hiểu biết sâu sắc về nguyên lý hoạt động và cách cài đặt các thông số của biến tần. Để đảm bảo biến tần được kiểm tra kỹ lưỡng và phát hiện lỗi chính xác, hãy tìm kiếm sự trợ giúp và hướng dẫn của kỹ thuật viên chuyên nghiệp. Để biết thêm các thông tin khác liên quan đến biến tần, bạn có thể truy cập: https://etinco.vn/tin-tuc/.
