Để biến tần hoạt động hiệu quả, ngoài việc lựa chọn biến tần phù hợp thì cách điều khiển biến tần cũng rất quan trọng. Hãy cùng tìm hiểu về 6 phương pháp điều khiển biến tần qua bài viết dưới đây.
Cách 1: Điều khiển biến tần bằng bàn phím
Phương pháp này có thể điều khiển biến tần chạy/dừng và thay đổi tốc độ.
Thông số cài đặt
| tham số | Giá trị | Đơn vị | Chức năng |
| P00.00 | 2 | Chế độ chạy V/F | |
| P00.01 | 0 | P00.01 = 0 Chức năng khởi động/dừng biến tần thông qua bàn phím
P00.01 = 1 chức năng chạy/dừng biến tần thông qua terminal |
|
| P00.03 | 50,00 | Hz | Tần số tối đa |
| P00.04 | 50,00 | Hz | Tần số ngưỡng trên |
| P00.05 | 00:00 | Hz | Tần số ngưỡng thấp hơn |
| P00.06 | 0 | P00.06 = 0 điều chỉnh tần số bằng phím lên/xuống
P00.06 = 1 điều chỉnh tần số bằng nút âm lượng trên biến tần |
|
| P00.11 | … | Thứ hai | Thời gian tăng tốc |
| P00.12 | … | Thứ hai | Thời gian tăng tốc |
| P04.01 | 2.0 | % | Bù mômen khởi động |
| P04.09 | 0,0 | % | Tắt bù trượt |
| P05.01 | 1 | Hàm S1 chạy thuận nếu P00.01 = 1 | |
| P05.02 | 2 | Hàm S2 chạy ngược nếu P00.01 = 1 | |
| P02.01 | … | kW | Công suất động cơ định mức |
| P02.02 | … | Hz | Tần số động cơ định mức |
| P02.03 | … | vòng/phút | Tốc độ động cơ định mức |
| P02.04 | … | V. | Điện áp động cơ định mức |
| P02.05 | … | MỘT | Dòng điện định mức của động cơ |
Cách 2: Điều khiển biến tần bằng nút bấm
Chức năng này cho phép người dùng sử dụng các nút bấm bên ngoài để tăng giảm tần số biến tần, phù hợp với các ứng dụng cần tăng giảm tần số tại nhiều điểm khác nhau, cách xa nhau.

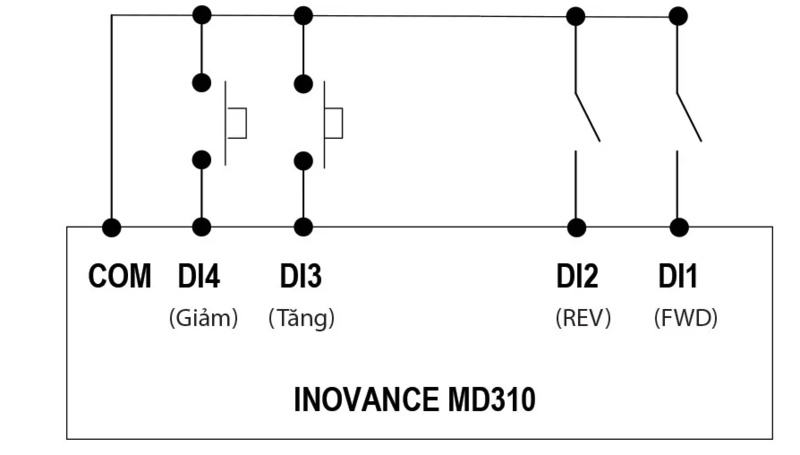

Sơ đồ kết nối biến tần (áp dụng cho biến tần Inovance)
Thông số cài đặt
| tham số | Giá trị | Đơn vị | Chức năng |
| P00.01 | 2 | Chế độ chạy V/F | |
| P00.02 | 0 | P00.02 = 1 chức năng chạy/dừng biến tần thông qua terminal | |
| P00.10 | 50 | Hz | Tần số tối đa |
| P0.13 | 50 | Hz | Tần số ngưỡng trên |
| P00.14 | 0 | Hz | Tần số ngưỡng thấp hơn |
| P00.03 | 0 | P00.03 = 0 không nhớ tần số khi tắt nguồn
P00.03 = 1 nhớ tần số khi tắt nguồn |
|
| P00.17 | … | Thứ hai | Thời gian tăng tốc |
| P00.18 | … | Thứ hai | Thời gian giảm tốc |
| P04.00 | 1 | Hàm DI1 chạy tiến | |
| P04.01 | 2 | Hàm DI2 chạy ngược | |
| P04.02 | 6 | Chức năng DI3 là nút ấn tăng tần số | |
| P04.03 | 7 | Chức năng DI4 là nút ấn giảm tần số | |
| P01.01 | … | kW | Công suất động cơ định mức |
| P01.02 | … | V. | Điện áp động cơ định mức |
| P01.03 | … | MỘT | Dòng điện định mức của động cơ |
| P01.04 | … | Hz | Tần số động cơ định mức |
| P1.05 | … | vòng/phút | Tốc độ động cơ định mức |
Đọc thêm: Mạch biến tần là gì? Cấu tạo và nguyên lý hoạt động
Cách 3: Điều khiển biến tần bằng chiết áp

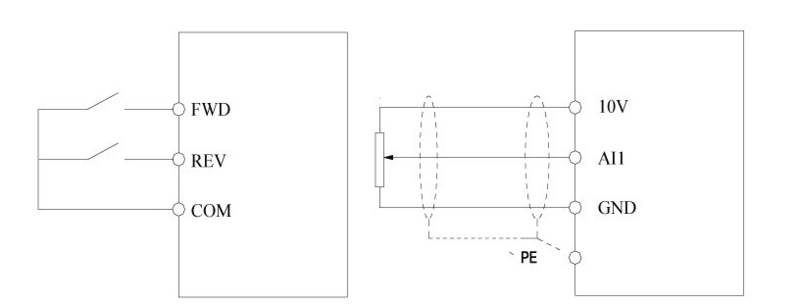

Sơ đồ kết nối biến tần
Thông số cài đặt
| tham số | Giá trị | Đơn vị | Chức năng |
| P00.01 | 2 | Chế độ chạy V/F | |
| P00.02 | 0 | P00.02 = 1 chức năng chạy/dừng biến tần thông qua terminal | |
| P00.10 | 50 | Hz | Tần số tối đa |
| P00.13 | 50 | Hz | Tần số ngưỡng trên |
| P00.14 | 0 | Hz | Tần số ngưỡng thấp hơn |
| P00.03 | 2 | Cài đặt biến tần để thay đổi tần số bằng biến trở bên ngoài | |
| P00.17 | … | Thứ hai | Thời gian tăng tốc |
| P00.18 | … | Thứ hai | Thời gian giảm tốc |
| P04.00 | 1 | Hàm DI1 chạy tiến | |
| P04.01 | 2 | Hàm DI2 chạy ngược | |
| P01.01 | … | kW | Công suất động cơ định mức |
| P01.02 | … | V. | Điện áp động cơ định mức |
| P01.03 | … | MỘT | Dòng điện định mức của động cơ |
| P01.04 | … | Hz | Tần số động cơ định mức |
| P01.05 | … | vòng/phút | Tốc độ động cơ định mức |
Cách 4: Điều khiển biến tần chạy ở nhiều mức tốc độ
Bảng tín hiệu điều khiển tốc độ đa cấp
| Tín hiệu/
Mức tốc độ |
Tốc độ đầu cuối 1
(chức năng 16) |
Tốc độ đầu cuối 2
(chức năng 17) |
Tốc độ đầu cuối 3
(chức năng 18) |
Tốc độ đầu cuối 4
(Chức năng 19) |
Thông số cài đặt tốc độ (%) |
| 0 | TẮT | TẮT | TẮT | TẮT | P10.02 |
| 1 | TRÊN | TẮT | TẮT | TẮT | P10.04 |
| 2 | TẮT | TRÊN | TẮT | TẮT | P10.06 |
| 3 | TRÊN | TRÊN | TẮT | TẮT | P10.08 |
| 4 | TẮT | TẮT | TRÊN | TẮT | P10.10 |
| 5 | TRÊN | TẮT | TRÊN | TẮT | P10.12 |
| 6 | TẮT | TRÊN | TRÊN | TẮT | P10.14 |
| 7 | TRÊN | TRÊN | TRÊN | TẮT | P10.16 |
| 8 | TẮT | TẮT | TẮT | TRÊN | P10.18 |
| 9 | TRÊN | TẮT | TẮT | TRÊN | P10.20 |
| 10 | TẮT | TRÊN | TẮT | TRÊN | P10.22 |
| 11 | TRÊN | TRÊN | TẮT | TRÊN | P10.24 |
| 12 | TẮT | TẮT | TRÊN | TRÊN | P10.26 |
| 13 | TRÊN | TẮT | TRÊN | TRÊN | P10.28 |
| 14 | TẮT | TRÊN | TRÊN | TRÊN | P10.30 |
| 15 | TRÊN | TRÊN | TRÊN | TRÊN | P10.32 |

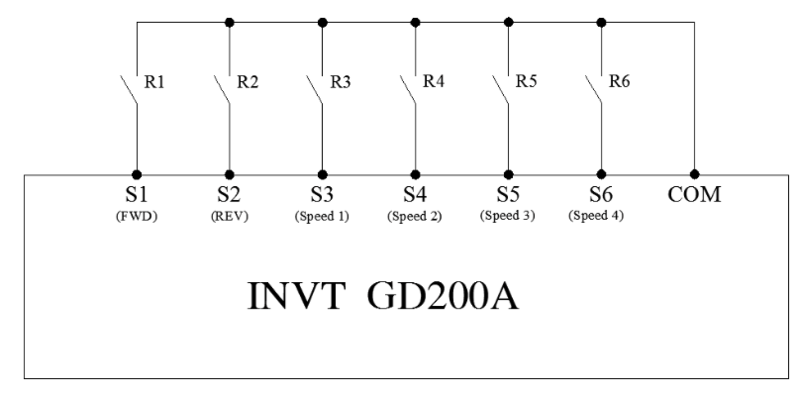

Sơ đồ kết nối biến tần
Thông số cài đặt
| tham số | Đơn vị | Giá trị | Chức năng |
| P00.00 | 2 | Chế độ chạy V/F | |
| P00.01 | 0 | P00.01 = 0 Biến tần khởi động/dừng thông qua bàn phím
P00.01 = 1 biến tần chạy/dừng qua terminal |
|
| P00.03 | 50,00 | Hz | Tần số tối đa |
| P00.04 | 50,00 | Hz | Tần số ngưỡng trên |
| P00.05 | 00:00 | Hz | Tần số ngưỡng thấp hơn |
| P00.06 | 6 | Chọn chế độ đa tốc độ | |
| P00.11 | … | Thứ hai | Thời gian tăng tốc |
| P00.12 | … | Thứ hai | Thời gian giảm tốc |
| P04.01 | 2.0 | % | Bù mômen khởi động |
| P04.09 | 0,0 | % | Tắt bù trượt |
| P05.01 | 1 | Hàm S1: chạy thuận khi P00.01 = 1 | |
| P05.02 | 2 | Hàm S2: chạy ngược khi P00.01 = 1 | |
| P05.03 | 16 | Chức năng S3: tín hiệu điều khiển tốc độ 1 | |
| P05.04 | 17 | Chức năng S4: tín hiệu điều khiển tốc độ 2 | |
| P05.05 | 18 | Chức năng S5: tín hiệu điều khiển tốc độ 3 | |
| P05.06 | 19 | Chức năng S6: tín hiệu điều khiển tốc độ 4 | |
| P10.02 | … | % | Phần trăm cài đặt tốc độ cấp 0 |
| P10.04 | … | % | Tỷ lệ cài đặt tốc độ cấp 1 |
| P10.06 | … | % | Tỷ lệ cài đặt tốc độ cấp 2 |
| P10.08 | … | % | Tỷ lệ cài đặt tốc độ cấp 3 |
| P10.10 | … | % | Tỷ lệ cài đặt tốc độ cấp 4 |
| P10.12 | … | % | Phần trăm cài đặt tốc độ cấp 5 |
| P10.14 | … | % | Phần trăm cài đặt tốc độ cấp 6 |
| P10.16 | … | % | Phần trăm cài đặt tốc độ cấp 7 |
| P10.18 | … | % | Phần trăm cài đặt tốc độ cấp 8 |
| P10.20 | … | % | Phần trăm cài đặt tốc độ cấp 9 |
| P10.22 | … | % | Phần trăm cài đặt tốc độ cấp 10 |
| P10.24 | … | % | Tỷ lệ cài đặt tốc độ cấp 11 |
| P10.26 | … | % | Tỷ lệ cài đặt tốc độ cấp 12 |
| P10.28 | … | % | Phần trăm cài đặt tốc độ cấp 13 |
| P10.30 | … | % | Phần trăm cài đặt tốc độ cấp 14 |
| P10.32 | … | % | Phần trăm cài đặt tốc độ cấp 15 |
| P02.01 | … | kW | Công suất động cơ định mức |
| P02.02 | … | Hz | Tần số động cơ định mức |
| P02.03 | … | vòng/phút | Tốc độ động cơ định mức |
| P02.04 | … | V. | Điện áp động cơ định mức |
| P02.05 | … | MỘT | Dòng điện định mức của động cơ |
Công thức chuyển đổi phần trăm cài đặt tốc độ sang tần số hoạt động của biến tần:
Trong đó:
- f: Tần số hoạt động của biến tần
- p: Phần trăm cài đặt mức tốc độ
- 03: Tần số ngưỡng trên của biến tần
Xem thêm: Hướng dẫn cách lắp đặt biến tần
Cách 5: Điều khiển biến tần ở chế độ 3 dây
Chế độ này cho phép người vận hành điều khiển việc chạy và dừng ngược mà không cần sử dụng tiếp điểm bảo trì, phù hợp với các ứng dụng di chuyển qua lại giữa hai điểm một cách tự động.

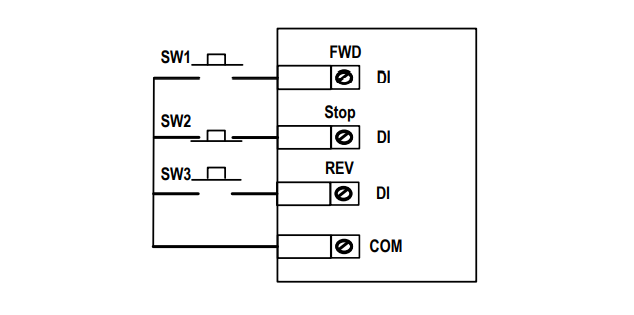

Sơ đồ kết nối biến tần
Thông số cài đặt
| tham số | Giá trị | Đơn vị | Chức năng |
| P00.01 | 2 | Chế độ chạy V/F | |
| P00.02 | 1 | Lệnh chạy theo tín hiệu bên ngoài | |
| P00.10 | 50 | Hz | Tần số tối đa |
| P00.13 | 50 | Hz | Tần số ngưỡng trên |
| P00.14 | 0 | Hz | Tần số ngưỡng thấp hơn |
| P00.17 | … | Thứ hai | Thời gian tăng tốc |
| P00.18 | … | Thứ hai | Thời gian giảm tốc |
| P01.01 | … | kW | Công suất động cơ định mức |
| P01.02 | … | V. | Điện áp động cơ định mức |
| P01.03 | … | MỘT | Dòng điện định mức của động cơ |
| P01.04 | … | Hz | Tần số động cơ định mức |
| P01.05 | … | vòng/phút | Tốc độ động cơ định mức |
| P04.11 | 2 | Chế độ 3 dây 1 | |
| P04.01 | 1 | Chạy êm ái | |
| P04.02 | 2 | Chạy lùi | |
| P04.03 | 3 | 3 Điều khiển dây |
Đọc thêm: Hướng dẫn cách đấu nối biến tần 3 pha và những lưu ý khi lắp đặt
Cách 6: Điều khiển biến tần thông qua giao tiếp Modbus
Giao thức truyền thông Modbus có hai loại: ACSII và RTU, trong mạng Modbus có thể có một master và nhiều Slave.

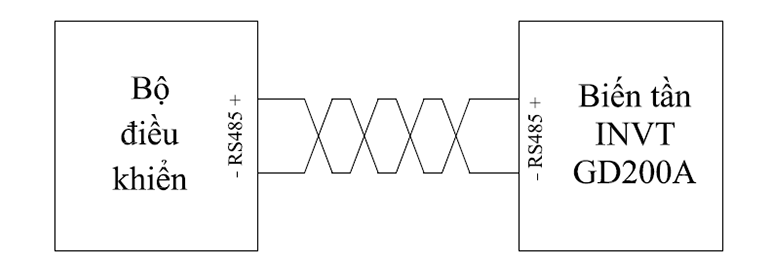

Sơ đồ kết nối biến tần
Thông số cài đặt
| tham số | Giá trị | Đơn vị | Chức năng |
| P00.00 | 2 | Chế độ chạy V/F | |
| P00.01 | 1 | Chức năng chạy/dừng biến tần thông qua terminal | |
| P00.03 | 50,00 | Hz | Tần số tối đa |
| P00.04 | 50,00 | Hz | Tần số ngưỡng trên |
| P00.05 | 00:00 | Hz | Tần số ngưỡng thấp hơn |
| P00.06 | 2 | Chức năng điều chỉnh tần số thông qua chiết áp ngoài | |
| P00.11 | … | Thứ hai | Thời gian tăng tốc |
| P00.12 | … | Thứ hai | Thời gian giảm tốc |
| P04.01 | 2.0 | % | Bù mômen khởi động |
| P04.09 | 0,0 | % | Tắt bù trượt |
| P05.01 | 1 | Chức năng S1 chạy về phía trước | |
| P05.02 | 2 | Chức năng S2 chạy ngược | |
| P02.01 | … | kW | Công suất động cơ định mức |
| P02.02 | … | Hz | Tần số động cơ định mức |
| P02.03 | … | vòng/phút | Tốc độ động cơ định mức |
| P02.04 | … | V. | Điện áp động cơ định mức |
| P02.05 | … | MỘT | Dòng điện định mức của động cơ |
Trường Chu Văn An đã hướng dẫn bạn 6 phương pháp điều khiển biến tần thông qua sơ đồ kết nối và thông số kỹ thuật cụ thể. Các thông tin khác liên quan đến biến tần có tại: https://etinco.vn/tin-tuc/.
