Hướng dẫn cách chọn contactor cho tụ bù

Chu Văn An

Việc lựa chọn công tắc tơ thích hợp cho dàn tụ điện là một yếu tố quan trọng để đảm bảo hiệu suất và độ bền của hệ thống điện. Trong bài viết này của KTH ELECTRIC, tôi sẽ hướng dẫn các bạn cách chọn contactor cho dàn tụ điện cơ bản và những điều cần lưu ý khi lắp đặt. Hãy cùng khám phá cách tối ưu hóa hệ thống điện của bạn!

Tại sao cần phải chọn contactor cho dàn tụ điện?

Công tắc tơ là thiết bị quan trọng để kiểm soát thời gian và công suất hoạt động của dàn tụ điện. Nó giúp tự động hóa các quy trình thay vì điều khiển thủ công, mang lại sự tiện lợi và hiệu quả.

Nếu không sử dụng bộ khởi động từ thì tụ điện sẽ được điều khiển bởi cầu dao nhưng khả năng đóng cầu dao không mang tính quyết định như contactor. Điều này có thể gây ra hiện tượng nhấp nháy, khiến dòng điện trong tụ điện thay đổi giữa DC và AC, dễ gây hư hỏng hoặc cháy nổ.

Cách chọn contactor tụ điện

Trong khi các dãy tụ điện có thể sử dụng các công tắc tơ thông thường thì các công tắc tơ dành riêng cho dãy tụ điện sẽ hiệu quả hơn. Dưới đây là bảng so sánh của hai contactor:

Việc lựa chọn contactor phù hợp không chỉ giúp nâng cao hiệu suất hoạt động của tụ điện mà còn kéo dài tuổi thọ và độ an toàn của hệ thống điện.

Hướng dẫn cách chọn contactor cơ bản

Để chọn một contactor phù hợp cho tụ điện hoặc động cơ, chúng ta cần xem xét các thông số kỹ thuật quan trọng. Dưới đây là những tính toán cụ thể cho từng loại thiết bị.

>>>/ Có thể bạn quan tâm: Hướng dẫn sử dụng dây cáp trong xây dựng nhà

Chọn công tắc tơ động cơ

• Khi lựa chọn công tắc tơ động cơ, dòng điện định mức (Iđm) cần được xác định theo công thức sau: Iđm = P/(1,73 x Uđm x Cosφ)
• Tính dòng điện định mức của động cơ ba pha, 380V, 3kW (Cosφ = 0,85): Idm = 3000 / (1,73 x 380 x 0,85) = 5,4 A
• Sau đó tính dòng khởi động (Ict): Ict = (1,2 – 1,5) x Idm
• Chọn Ict trong khoảng 1,2 – 1,4: Ict = 1,4 x 5,4 = 7,56 A

Theo kết quả tính toán, nên chọn contactor có dòng điện lớn hơn Ict, chẳng hạn như:

Lưu ý: Khi chọn công tắc tơ động cơ, cần chú ý đến điện áp cuộn dây hút và các tiếp điểm phụ.

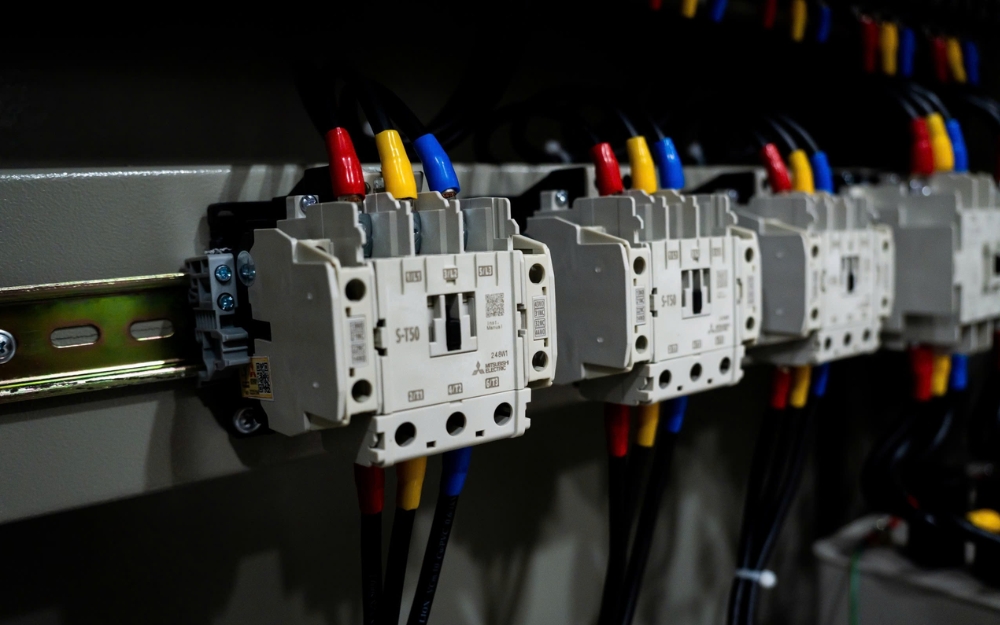

Cách chọn contactor tụ điện

Cách chọn contactor tụ điện

Khi chọn tụ điện, bạn cần biết dòng điện định mức của tụ điện. Ví dụ, một tụ điện ba pha 415V có công suất 50kVAr có dòng điện định mức là 69,6A.

Tính toán cách chọn công tắc tơ tụ điện:

• Chọn contactor có dòng định mức lớn hơn 1,2 lần: contactor = 69,6 A x 1,2 = 83,52 A

Một số lựa chọn phù hợp có thể là:

Lưu ý: Chọn contactor có cường độ dòng điện cao hơn sẽ giúp đảm bảo hiệu suất tốt hơn nhưng cũng sẽ tốn kém hơn và lớn hơn. Ngoài ra, hãy chú ý đến điện áp cuộn dây hút. Công tắc tơ của bộ tụ điện thường sử dụng cuộn hút 220VAC hoặc 380VAC, trong đó 220VAC được sử dụng phổ biến hơn.

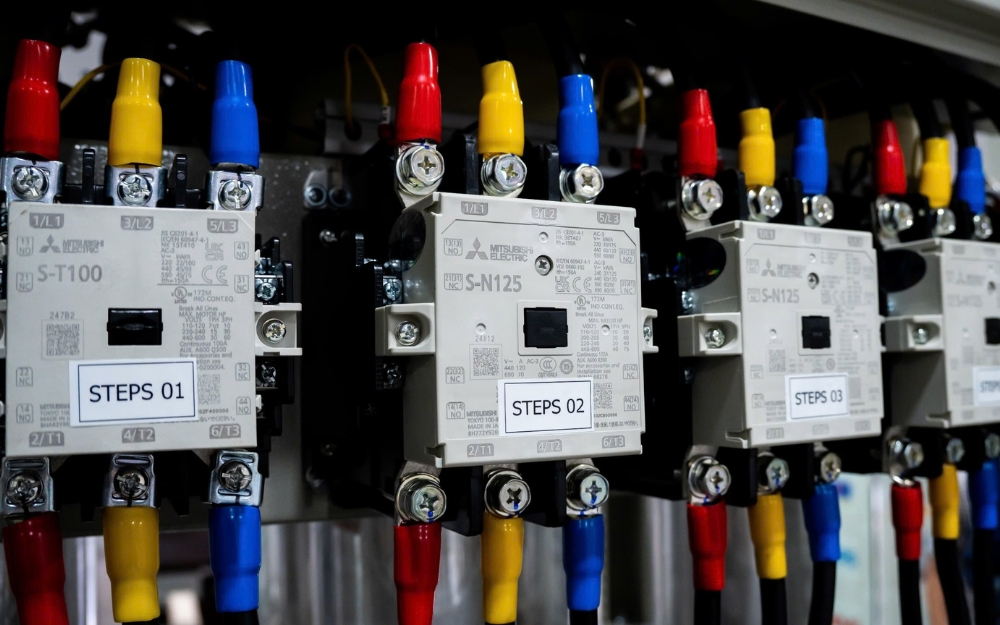

Những lưu ý khi lắp đặt bộ khởi động từ tụ điện

Ngoài việc chú ý đến cách chọn contactor phù hợp cho tụ điện, bạn cũng cần đảm bảo hoạt động ổn định, an toàn ngay từ đầu. Vui lòng làm theo các bước sau:

Lắp bộ khởi động từ

• Vị trí lắp đặt: được gắn chắc chắn trên bề mặt phẳng có độ nghiêng tối đa 5° so với trục thẳng đứng.
• Tránh bôi trơn: Không bôi mỡ hoặc chất bôi trơn vào các điểm tiếp xúc và các bộ phận chuyển động.

Kiểm tra sau khi lắp đặt

• Chuyển động của bộ phận: Kiểm tra bằng tay để đảm bảo không có vật gì bị kẹt hoặc vướng víu.
• Điện áp điều khiển: Kiểm tra xem điện áp điều khiển có phù hợp với điện áp định mức của cuộn dây hay không.
• Tiếp xúc giữa các tiếp điểm: Đảm bảo tiếp xúc đều và tốt giữa các tiếp điểm.
• Kết nối điện: Kiểm tra xem kết nối điện có chính xác theo sơ đồ lắp đặt và không bị lỏng lẻo.
• Lắp đặt rơle nhiệt: Lắp đặt theo hướng dẫn và kết hợp với cầu chì bảo vệ để đảm bảo an toàn cho mạch điện.

Việc tuân thủ các biện pháp phòng ngừa này sẽ thúc đẩy hoạt động đáng tin cậy và kéo dài tuổi thọ hệ thống của bạn.

Trong bài viết này, chúng tôi khám phá chi tiết cách chọn một công tắc tơ ngưng tụ. Hy vọng những thông tin được KTH ELECTRIC chia sẻ sẽ giúp bạn có những quyết định đúng đắn nhằm đảm bảo hiệu suất và độ bền cho hệ thống điện của mình.
