Hướng Dẫn Cách Đấu Khởi Động Từ Chi Tiết, Chuyên Nghiệp

Chu Văn An

Bộ khởi động từ là thiết bị đóng vai trò then chốt trong hoạt động của các thiết bị điện công suất lớn. Nó hoạt động giống như một cầu dao thông minh, giúp khởi động và dừng dòng điện cực kỳ an toàn và hiệu quả. Vì vậy, việc kết nối khởi động từ cần phải cẩn thận và chính xác. Đảm bảo an toàn, tránh những tai nạn điện bất ngờ. Trong bài viết này KTH ELECTRIC sẽ hướng dẫn các bạn cách bắt đầu game một cách chi tiết nhất, các bạn hãy cùng xem nhé!

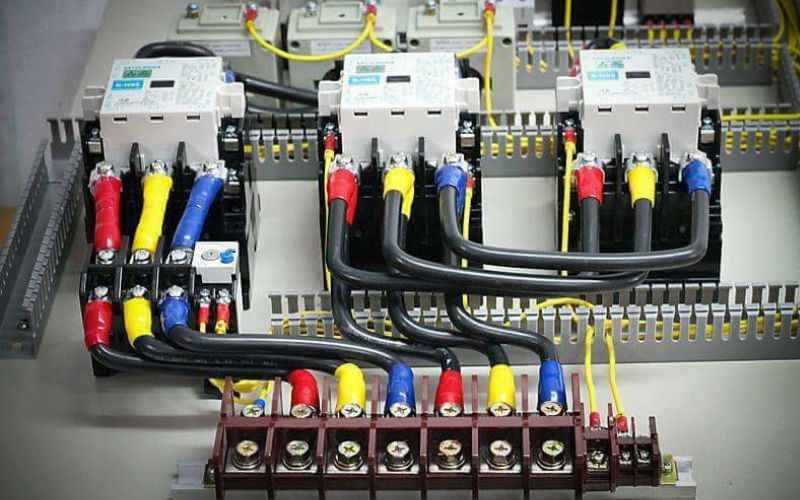

Tầm quan trọng của việc bắt đầu lại từ đầu

Cách đấu nối bộ khởi động là khâu cực kỳ quan trọng khi lắp đặt thiết bị để đảm bảo sử dụng đúng kỹ thuật và đầy đủ chức năng. Ngoài ra, nó còn giúp đảm bảo an toàn cho người dùng. Vì vậy, nếu không biết cách đấu nối hoặc thực hiện đấu nối không đúng sẽ gây ra nhiều ảnh hưởng không tốt đến không chỉ các thiết bị điện mà còn đến chính bản thân người sử dụng.

Vì vậy, việc bắt đầu kết nối đòi hỏi tính kỹ thuật cao và kết nối cẩn thận. Đồng thời, cần thực hiện nhiều cuộc kiểm tra và thử nghiệm trong quá trình áp dụng thực tế để đảm bảo độ chính xác.

Có thể bạn quan tâm: Startup là gì? Cấu tạo và ứng dụng của bộ khởi động từ

Hướng dẫn cách bắt đầu lại từ đầu

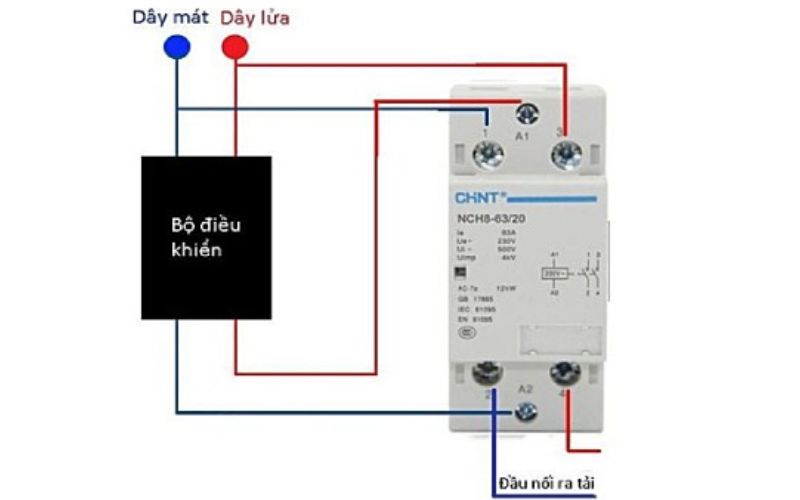

Trò chơi bắt đầu với Giai đoạn 1

Tại chân A1, nối bộ điều khiển BẬT/TẮT với dây nóng (còn gọi là dây trực tiếp). Tiếp tục kết nối vào cổng số 3 của bộ khởi động 1 pha. Tiếp theo, tại cổng 1, chúng ta nối dây nguội (hay còn gọi là ground) và nối dây nguội vào chân A2. Cuối cùng kết nối hai đầu ra của dây nóng và lạnh với tải.

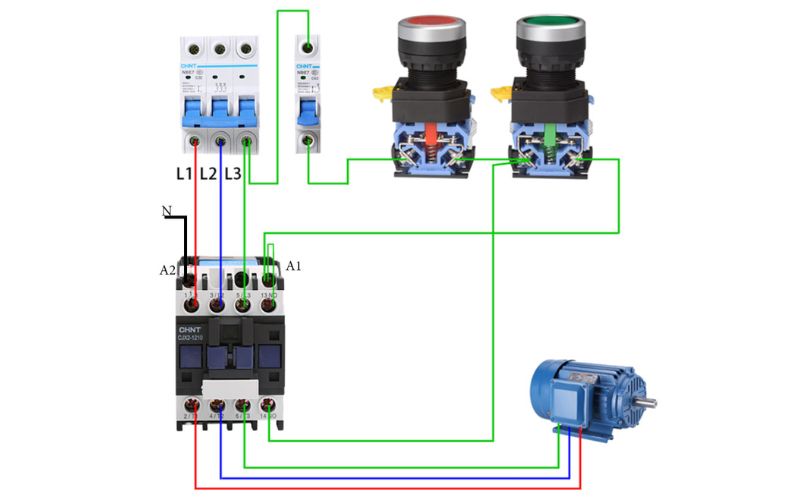

Trò chơi bắt đầu với 3 giai đoạn

Chúng ta có 3 dây L1, L2, L3 (dây nóng) và dây N (dây lạnh).

Đầu tiên, cấp nguồn pha 1, pha 2 và pha 3 của mạch điện cho các cực L1, L2 và L3 của bộ khởi động từ, sau đó cấp các đầu ra T1, T2 và T3 của bộ khởi động từ vào thiết bị tải. Đối với mạch điều khiển A2 của máy khởi động từ ta sử dụng mức trung tính (N), còn A1 được cấp nguồn bằng nút OFF/ON và được cấp nguồn 3 pha. Cặp tiếp điểm thường mở (13, 14) của bộ khởi động từ được nối với cặp tiếp điểm thường mở (23, 24) (13-23), (14-24) của nút ON tương ứng để giúp mạch điều khiển duy trì hoạt động.

Xem thêm: MCB là gì? Nguyên lý làm việc của kết cấu MCB

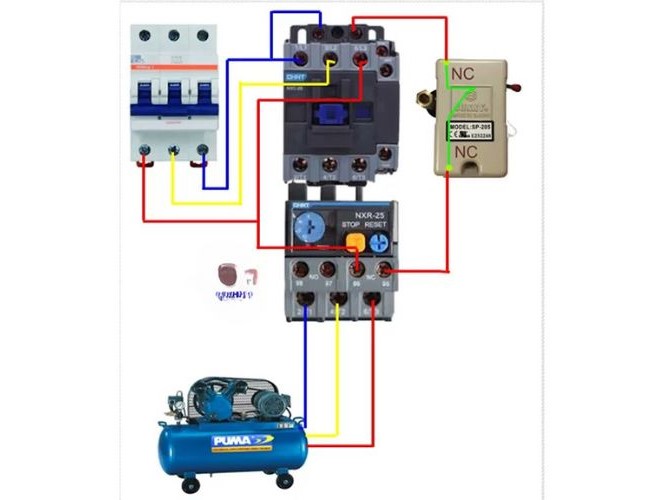

Kết nối khởi động từ máy nén khí

Sơ đồ đấu nối khởi động của máy nén khí bao gồm các phần sau:

• L1, L2, L3, T1, T2, T3: tiếp điểm đầu vào và đầu ra của contactor
• M gọi là động cơ của máy nén khí.
• A1, A2 là 2 chân (2 đầu) của cuộn dây điện từ trong bộ khởi động từ.
• Cực 95 và 96 là các tiếp điểm thường đóng của rơle nhiệt.

Đầu tiên chúng ta nối các dây có điện L1, L2, L3 (còn gọi là dây nóng) vào các chân L1, L2, L3 của bộ khởi động. Tương ứng với điều này là đầu ra của các chân T1, T2 và T3 của bộ khởi động. Sau đó kết nối các dây đầu ra này với các tiếp điểm rơle nhiệt T1, T2 và T3.

Chân A1 của bộ khởi động từ được nối với rơle áp suất, chân A2 của bộ khởi động từ được nối với L1 của bộ khởi động từ, tiếp điểm 96 của rơle nhiệt được nối với L3 của bộ khởi động từ và tiếp điểm 95 của rơle nhiệt được nối với rơle áp suất. Các đầu ra T1, T2 và T3 của rơle nhiệt được nối với động cơ của máy nén khí (M).

Xem thêm: Aptomat là gì? Cấu tạo và nguyên lý hoạt động của Aptomat

Hãy lưu ý khi bắt đầu

Để đảm bảo quá trình khởi động được an toàn và đúng kỹ thuật, có một số sai sót bạn cần lưu ý:

• Hiểu đúng và phân biệt các loại dây khác nhau và biết dây nào kết nối với mạch điện và bảng điều khiển. Điều này rất quan trọng khi sửa chữa khi có sự cố bất ngờ xảy ra với thiết bị.
• Đảm bảo chất lượng, vẻ đẹp của sản phẩm, đặc biệt là sự an toàn cho người sử dụng khi sử dụng sản phẩm
• Chọn bộ khởi động cẩn thận và kích thước của nó phải phù hợp với công suất của động cơ cần điều khiển. Điều này giúp đảm bảo rằng quá trình lắp ráp được thực hiện chính xác và theo yêu cầu.
• Nên có sơ đồ chi tiết các dây đã lắp ráp để dễ dàng chỉnh sửa và bắt đầu ngay từ bây giờ.
• Nếu bạn không có đủ kiến ​​thức hoặc kinh nghiệm về điện, vui lòng liên hệ với thợ điện chuyên nghiệp để được trợ giúp lắp đặt đúng và an toàn.

Qua những thông tin chia sẻ trong bài viết này, KTH ELECTRIC hy vọng các bạn sẽ hiểu chi tiết và chính xác cách khởi động. Giúp bạn kết nối và bắt đầu lại từ đầu, không cần trợ giúp. Ngoài ra, nếu bạn có nhu cầu đặt mua sản phẩm chính hãng với mức giá hợp lý nhất, vui lòng liên hệ tới số nóng KTH ELECTRIC: 0968271199!
