Hướng Dẫn Cách Đấu Tụ Bù Hạ Thế Tốt Nhất

Chu Văn An

Tụ điện hạ thế là loại tụ điện mà mọi hệ thống điện đều yêu cầu. Bạn có biết tụ điện hạ áp được kết nối như thế nào không? Tìm hiểu về tụ điện hạ thế và cách đấu nối với KTH ELECTRIC qua bài viết này nhé!

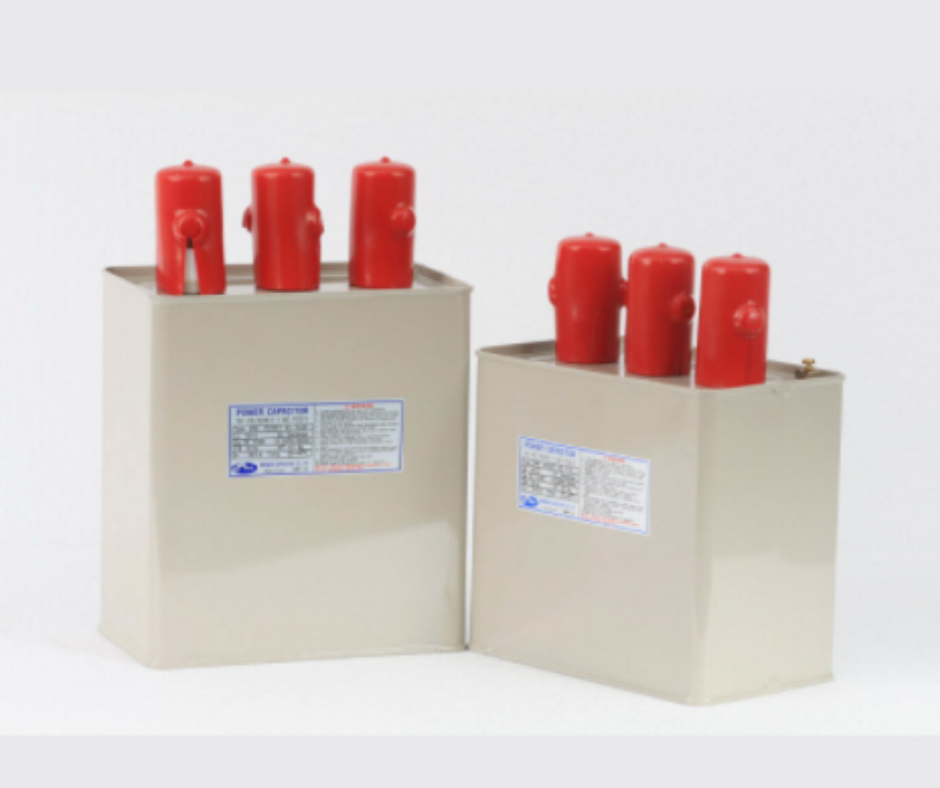

Tụ điện hạ thế là gì?

Tụ điện hạ áp là loại tụ điện được sử dụng phổ biến nhất trong hệ thống lưới điện. Tụ điện hạ thế là loại tụ điện được nối vào lưới điện hạ thế. Việc kết nối với thiết bị có hệ số công suất thấp nhằm cải thiện hiệu suất của thiết bị điện đồng thời giảm tác động tiêu cực hoặc tổn thất cho hệ thống lưới điện.

Hiện nay, trong hệ thống lưới điện sử dụng một lượng lớn tụ điện hạ thế trong quá trình vận hành. Sử dụng tụ điện hạ áp giúp nâng cao hệ số công suất và giảm chi phí.

Công dụng của tụ điện hạ thế

Tụ điện hạ thế thường có 5 công dụng chính sau:

Bù công suất phản kháng

Hệ thống điện có hệ số cos φ nhỏ hơn 0,85 phải trả phí. Việc lắp đặt hệ thống tụ điện hạ áp giúp hệ thống điện bù được một công suất nhất định và nâng hệ số cos φ lên trên 0,85. Có thể thấy, vai trò lớn nhất của hệ thống tụ điện hạ thế là bù công suất phản kháng.

Giảm tổn thất đường dây truyền tải

Hai yếu tố có thể gây tổn thất điện dung trong hệ thống điện:

• Active Power: Thành phần này là thành phần mặc định và chúng ta không thể can thiệp để giảm điện năng tiêu thụ.
• Công suất phản kháng: Chúng ta chắc chắn có thể xử lý được thành phần này. Việc lắp đặt hệ thống tụ điện hạ áp giúp giảm tổn thất công suất phản kháng và do đó giảm tổn thất điện năng biểu kiến. Mức bù tối đa gần 0,95 để giảm tổn thất điện năng và đạt hiệu quả tối ưu

Tăng công suất thực tế của máy biến áp.

Việc lắp đặt hệ thống tụ điện hạ áp giúp bù công suất phản kháng của máy biến áp và giúp tăng công suất thực tế của máy biến áp.

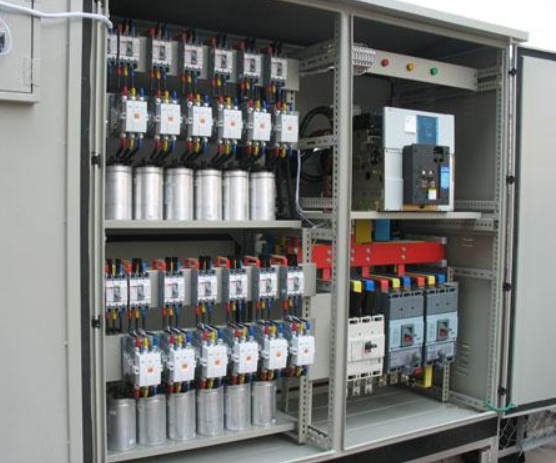

Hướng dẫn đấu nối đúng tụ điện hạ thế

KTH ELECTRIC hướng dẫn các bạn cách đấu tụ điện hạ thế như sau:

Trước tiên, bạn cần đấu nối dàn tụ điện theo đúng sơ đồ: Thông thường khi đấu nối tụ điện hạ thế sẽ xảy ra 2 tình huống sau:

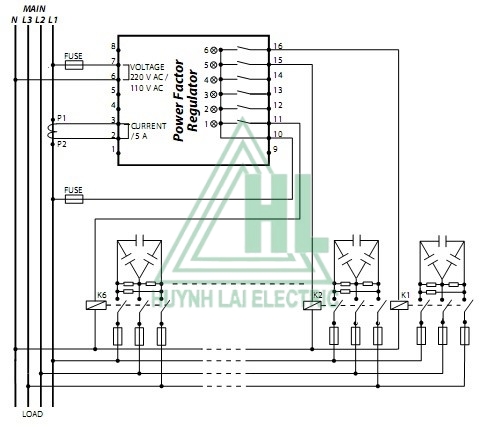

• Trường hợp 1: Tín hiệu điện áp pha và dòng điện cung cấp cho rơle phải cùng pha. (đặc biệt là rơle Mikro, SK)

Ký hiệu K1, K2, K6: khởi động từ (công tắc điều khiển contactor)

P1+P2: Máy biến dòng

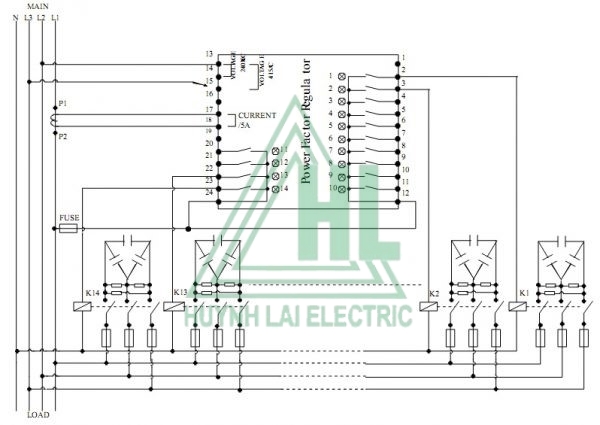

• Trường hợp thứ hai: Tín hiệu điện áp đường dây cấp vào rơle lấy trên 2 pha, còn tín hiệu dòng điện lấy trên 1 pha còn lại (tức là đối với rơle SK, REGO-Ducati, Mikro). Đặc biệt đối với dây rơle REGO, chúng ta có thể đấu nối một trong 3 loại sơ đồ: FF-1 (điện áp đường dây 2 pha, máy biến dòng 1 pha còn lại); FF2 (điện áp nối dây có lắp đặt máy biến dòng, máy biến dòng 1 pha); FF-n (máy biến dòng và điện áp cùng pha). Sơ đồ kết nối phải được lắp đặt bên trong rơle, thường sử dụng sơ đồ FF-1.

• Vị trí lắp đặt máy biến dòng: Chúng ta nên lắp đặt máy biến dòng đúng cực tính: dòng sơ cấp vào K, ra L, L của máy biến dòng nối vào cực K, L của rơle, còn tín hiệu dòng thứ cấp nối vào cực K (mặc dù hầu hết rơle đều tự động chọn cực). Máy biến dòng đưa tín hiệu vào rơle điều khiển tụ điện, tín hiệu này phải bao gồm dòng điện tải và dòng điện qua tụ điện. Các tủ điện hạ áp có nhiều xuất tuyến phải lắp đặt máy biến dòng tại các cáp thông tin liên lạc.

Quản lý và vận hành hệ thống ngưng tụ như thế nào?

An toàn khi lắp đặt, vận hành và bảo dưỡng tụ điện

Cần phải hiểu rõ điều gì sẽ xảy ra khi sử dụng tụ điện hạ thế để vận hành, sửa chữa hệ thống lưới điện. Nhân viên vận hành và bảo trì cần có kiến ​​thức này để thực hiện các bước lắp đặt, vận hành và sửa chữa tụ điện một cách an toàn.

Để đảm bảo an toàn, không vận hành hệ thống khi tụ điện có biểu hiện bất thường. Khi kiểm tra hệ thống tụ điện, bạn cần đứng cách xa tụ điện 1,5m.

Các bước chuẩn bị trước khi đóng điện hệ thống tụ điện

Để đảm bảo an toàn cho mọi người và hệ thống tụ điện hạ thế, nhân viên cần kiểm tra các hạng mục sau trước khi đóng điện cho tụ điện:

• Kiểm tra khoảng cách an toàn giữa các bộ phận mang điện giữa các pha và giữa các pha với đất.
• Bạn đã kiểm tra độ chắc chắn của các đầu nối dây chưa?
• Bề mặt của dàn tụ điện đã được làm sạch chưa?
• Kiểm tra xem tủ bù có được đặt chắc chắn và nối đất hay không.
• Kiểm tra bình ngưng xem có rò rỉ dầu không.

Đơn vị tư vấn tụ điện hạ thế

Công ty KTH ELECTRIC được thành lập vào ngày 14 tháng 5 năm 2003 và có hơn 100 nhân viên luôn tư vấn nhiệt tình nhất. Công ty KTH ELECTRIC cam kết mang đến cho khách hàng sự tư vấn tận tâm nhất.
