Hướng Dẫn Cách Dùng Đồng Hồ Đo Điện Đa Năng Chi Tiết Nhất

Chu Văn An

Máy đo đa chức năng là gì? Cách sử dụng đồng hồ đo điện đa năng? Công tơ điện là thiết bị điện được sử dụng phổ biến trong các hộ gia đình. Tuy nhiên, ít người biết cách sử dụng chúng. Vì vậy, KTH ELECTRIC sẽ hướng dẫn khách hàng cách sử dụng công tơ điện đa năng một cách chi tiết nhất qua bài viết sau.

Ra mắt đồng hồ đa chức năng

Đồng hồ đo đa năng là dụng cụ đo nhiều đại lượng điện bằng một đồng hồ đo. Đồng hồ đo đa chức năng chủ yếu được chia thành hai loại: đồng hồ đo đa chức năng kỹ thuật số và đồng hồ đo đa chức năng analog. Về cơ bản, đồng hồ vạn năng được sử dụng để đo dòng điện, điện áp và điện trở.

Đồng hồ vạn năng hoạt động như một ampe kế có điện trở tiếp giáp thấp và được sử dụng để đo dòng điện một chiều. Để đo dòng điện lớn, khách hàng nên mắc song song một điện trở với điện kế để giúp dòng điện không vượt quá giới hạn cho phép. Ở đây, một phần dòng điện cần đo sẽ đi qua mạch nhánh. Đồng hồ vạn năng có thể đo phạm vi dòng điện kết hợp với các điện trở hiện có.

Có thể bạn quan tâm: Vôn kế là gì? Nguyên tắc hoạt động – Vai trò – Cách sử dụng

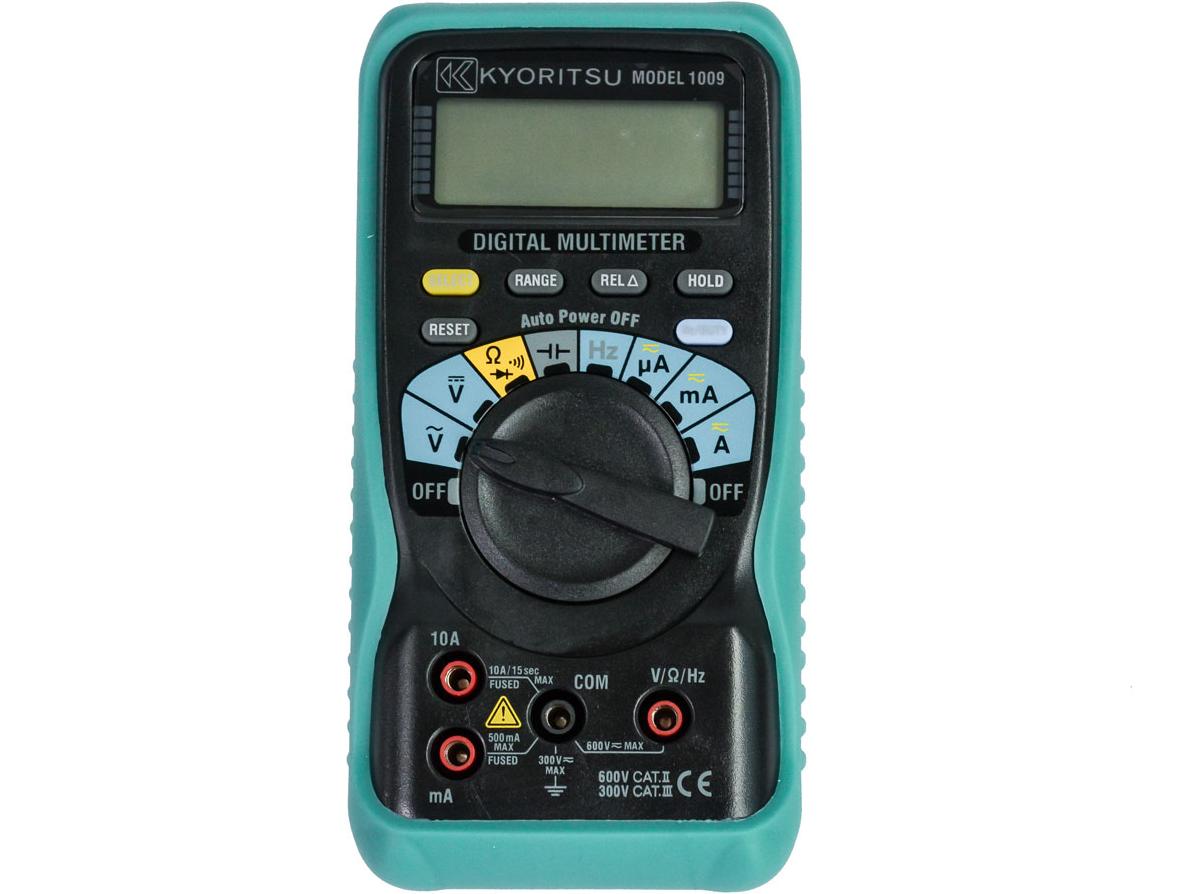

Chức năng đồng hồ đa chức năng

Công tơ điện đa năng có các chức năng chính sau:

Đo điện áp

Ký hiệu cho điện áp là V – đây là giá trị cơ bản khi đo trên VOM, chức năng cơ bản nhất của đồng hồ vạn năng. Có 2 loại điện áp:

• Ký hiệu điện áp xoay chiều là V – DC
• Ký hiệu điện áp DC là V – DC

Điện áp DC chủ yếu được đo trên các nguồn điện nhỏ, đặc biệt là các mỏ pin. Đối với AC, điều này có thể được đo bằng cách cắm đầu dò thử nghiệm vào ổ cắm điện.

Đo dòng điện

Tương tự như vậy, đo dòng điện là chức năng cơ bản của đồng hồ đo điện đa chức năng. Dòng điện có ký hiệu là A, có hai loại: dòng điện xoay chiều và dòng điện một chiều.

Đo điện trở

Điện trở là thành phần được cài đặt sẵn trong bảng mạch và đo điện trở là chức năng phổ biến cần có của đồng hồ đo. Với những chức năng trên, khách hàng không cần phải sử dụng thêm thiết bị nào khác, vô cùng tiện lợi.

Kiểm tra tính liên tục

Một trong những chức năng cần thiết khác của đồng hồ đa chức năng là kiểm tra tính liên tục. Chức năng phát hiện tình trạng dây đúng hay hư? Từ đó, giúp khách hàng tìm ra giải pháp nhanh nhất.

Xem thêm: Ampe kế là gì? Nguyên lý làm việc, bảng giá

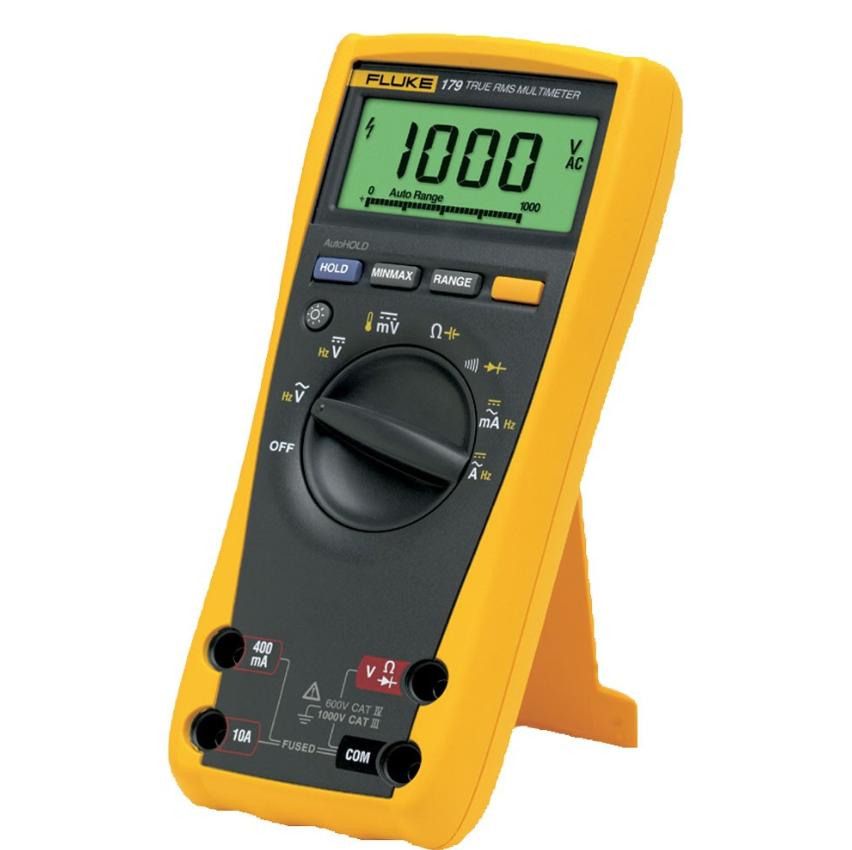

Cách sử dụng đồng hồ đo điện đa năng

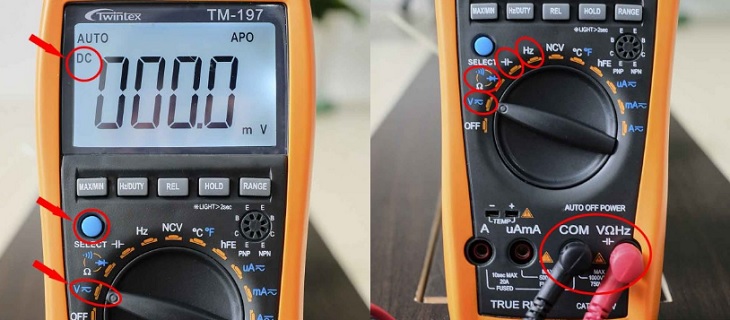

Đo điện áp

• Bước 1: Xoay núm trên đồng hồ về vị trí hiển thị V~ để kích hoạt chức năng đo điện áp trên thiết bị.
• Bước 2: Cắm 2 dây đo vào thiết bị, đầu dò màu đỏ vào ổ cắm VΩHz, đầu dò màu đen vào ổ COM.

Hình 2

• Bước 3: Lúc này biểu tượng DC sẽ hiển thị ở góc dưới bên trái màn hình, cho biết máy đang đo điện áp DC. Nếu muốn chuyển sang đo điện áp xoay chiều, khách hàng chỉ cần nhấn nút chọn màu xanh.
• Bước 4: Cắm đầu dò đo vào nguồn điện để đo điện áp và nhận kết quả hiển thị trên đồng hồ.

Đo dòng điện

• Bước 1: Di chuyển núm xoay về vị trí giá trị cao nhất (A~) để thực hiện chức năng đo dòng điện.
• Bước 2: Nhấn nút chọn để chọn chế độ đo phù hợp, trong đó DC – là dòng điện một chiều và AC – là dòng điện xoay chiều.
• Bước 3: Tiếp theo cắm đầu dò màu đỏ vào cổng A và đầu dò màu đen vào cổng COM.
• Bước 4: Đo dòng điện và đọc kết quả hiển thị trên đồng hồ.

Lưu ý: Nếu kết quả hiển thị có giá trị nhỏ hơn ở mức mA, khách hàng nên chuyển cân về mA và cắm đầu dò đo màu đỏ vào cổng μAmA để có kết quả chính xác nhất.

Đo điện trở

• Bước 1: Điều chỉnh núm xoay trên đồng hồ về vị trí đo điện trở.
• Bước 2: Bấm vào nút màu xanh có dấu “Chọn” ở bên trái đồng hồ để bắt đầu chức năng đo điện trở.
• Bước 3: Cắm đầu dò màu đỏ vào cổng VΩHz và đầu dò màu đen vào cổng COM. Sau đó, nối 2 đầu đầu đo vào 2 chân điện trở và chọn thang đo sao cho độ lệch kim xấp xỉ 1/2 thang đo.
• Bước 4: Máy sẽ đo điện trở và khách hàng sẽ đọc kết quả hiển thị trên màn hình.

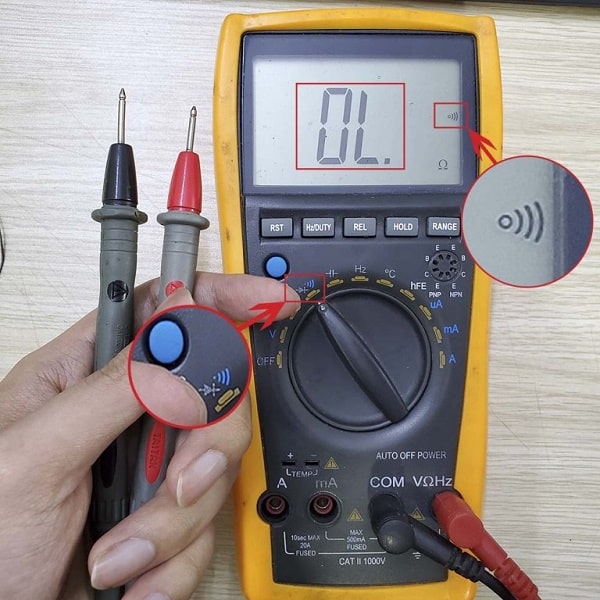

Kiểm tra tính liên tục

• Bước 1: Di chuyển núm xoay trên đồng hồ để đo tính liên tục và chuyển sang thang đo X1 ở vùng ohms.
• Bước 2: Cắm que đỏ vào cổng VΩHz và que đen vào cổng COM. Tiếp theo, luồn 2 thước dây vào mỗi đầu dây để kiểm tra.
• Bước 3: Nếu đồng hồ đo đa năng phát ra tiếng bíp nghĩa là mạch đã hở. Ngược lại, nếu hiện tượng trên không xảy ra nghĩa là dây của khách hàng bị đứt.

Kiểm tra điốt

• Bước 1: Xoay núm xoay về vị trí diode và nhấn nút chọn.
• Bước 2: Cắm que đỏ vào cổng VΩHz và que đen vào cổng COM. Tiếp theo, bạn cần xác định vị trí của cực âm và cực dương. Sau đó, nối dây đo màu đỏ với cực âm và dây đo màu đen với cực dương.
• Bước 3: Kiểm tra kết quả đo trên màn hình. Nếu nằm trong khoảng 0,25 – 0,3 thì đó là diode germani; nếu nó nằm trong khoảng 0,7 thì đó là một diode silicon.
• Bước 4: Nếu màn hình máy hiển thị OL, đảo ngược đầu dò đo.

Kiểm tra tụ điện

• Bước 1: Xoay núm xoay về vị trí chức năng đo điện dung.
• Bước 2: Tiếp theo, cắm thanh màu đỏ vào cổng có nhãn VΩHz và thanh màu đen vào cổng có nhãn COM.
• Bước 3: Tiến hành đo và nhận kết quả trên màn hình.

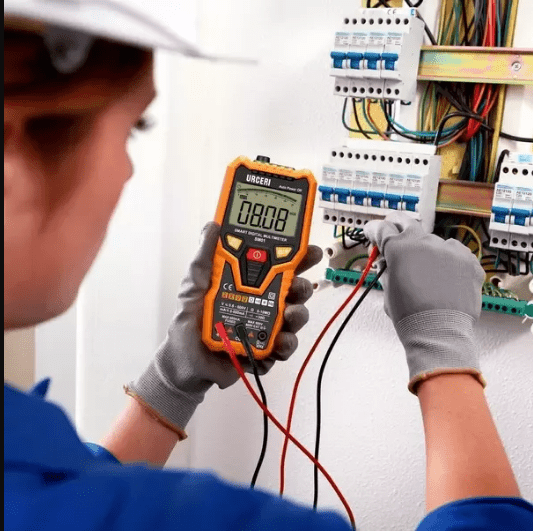

đo nhiệt độ

• Bước 1: Xoay núm về vị trí °C°F để thực hiện chức năng đo nhiệt độ.
• Bước 2: Lắp cảm biến nhiệt độ vào cổng (-) và (+) của thiết bị. Sau đó, mang đầu cảm biến đến vị trí muốn đo.
• Bước 3: Lấy giá trị hiển thị trên màn hình.

Xem thêm: Công tơ điện là gì? Cấu tạo, chức năng và phân loại công tơ điện

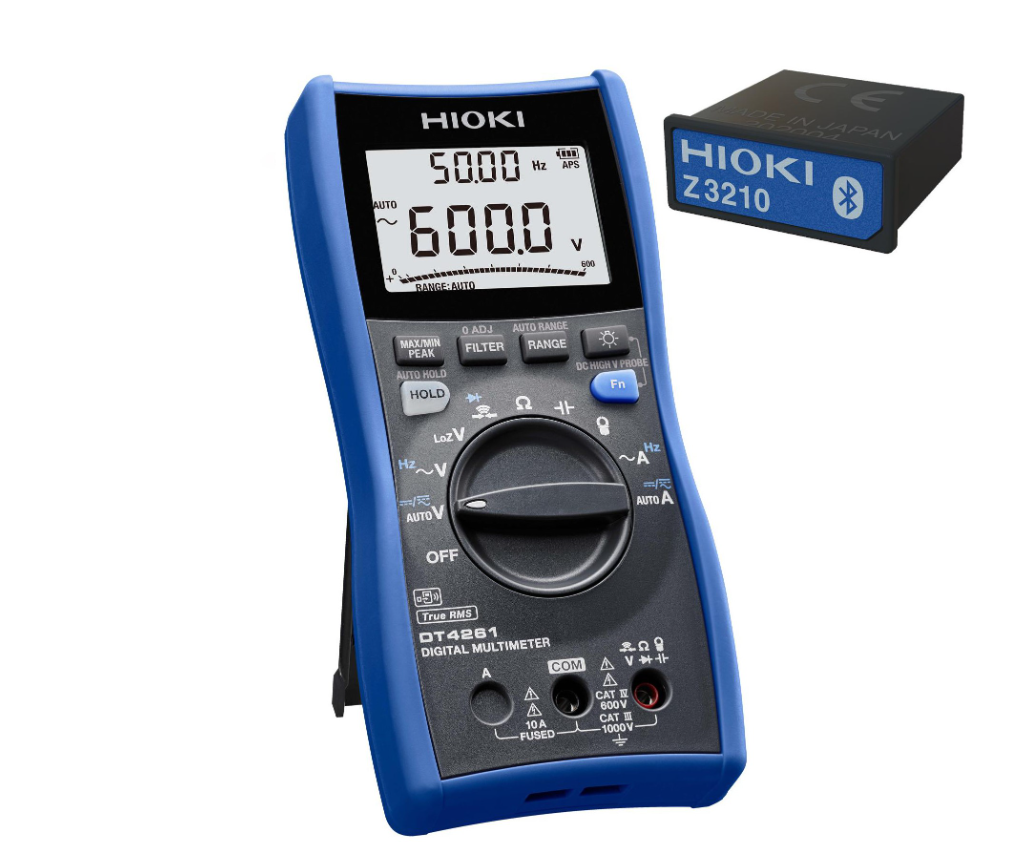

Ưu điểm và nhược điểm của đồng hồ đa chức năng

Có 2 loại công tơ điện, mỗi loại đều có những ưu nhược điểm riêng như sau:

Đồng hồ được hiển thị bằng tay

Thiết bị này có những ưu điểm sau:

• phong cách khác nhau và giá cả hợp lý
• Quá trình kiểm tra diễn ra nhanh chóng và tương đối chính xác
• Được sử dụng rộng rãi trong nhiều lĩnh vực

Ngoài ra, chúng vẫn còn một số hạn chế:

• Dễ hư hỏng nếu sử dụng không đúng cách
• Vì nó được hiển thị bằng kim nên khá khó đọc kết quả.
• Máy kém chính xác hơn so với các đồng hồ đa chức năng khác

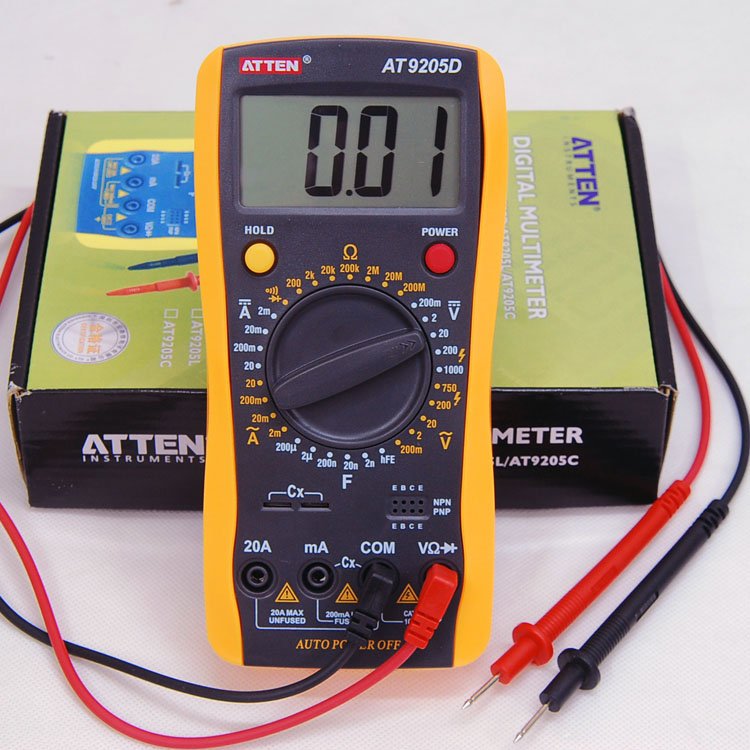

Đồng hồ hiển thị số

Tương tự như vậy, đồng hồ kỹ thuật số đa chức năng cũng có những đặc điểm riêng. Về ưu điểm:

• Được trang bị nhiều chức năng khác nhau
• Dễ dàng đọc giá trị và kết quả đo
• Thiết bị có số đo độ cao và mức độ chính xác hơn

Về nhược điểm:

• Khó kiểm tra linh kiện thiết bị
• giá quá cao

Những điều cần lưu ý khi sử dụng máy đo đa năng

Sau khi hiểu rõ cách sử dụng máy đo đa năng, bạn cần chú ý các vấn đề sau trong quá trình sử dụng:

• Tránh sử dụng sai cân khi đo. Đặc biệt, không bật thang đo điện trở hoặc dòng điện trong khi đo điện áp.
• Phải tắt nguồn trước khi thực hiện chức năng đo điện trở.
• Lắp chốt đúng mục đích sử dụng

Việc sử dụng đúng thiết bị này sẽ giúp chiếc đồng hồ đa chức năng của bạn kéo dài tuổi thọ. Ngoài ra, việc lựa chọn mua một chiếc máy đo đa năng chất lượng sẽ giúp việc đo đạc được nhanh chóng và chính xác hơn. Khách hàng có thể tham khảo các mẫu công tơ điện đa năng của KTH ELECTRIC Electric. Đây là đơn vị chuyên cung cấp các thiết bị điện cao cấp chất lượng cho thị trường hiện nay. Mẫu mã đa dạng, chất lượng tuyệt vời và giá cả hợp lý. Vì vậy, khi khách hàng có nhu cầu mua thiết bị có thể liên hệ với KTH ELECTRIC để được hỗ trợ.

Thông qua những cách sử dụng đồng hồ đo đa năng nêu trên, chúng tôi hy vọng quý khách hàng có thể sử dụng đồng hồ đo đa năng một cách dễ dàng và an toàn hơn.
