Hướng dẫn cài đặt biến tần LS G100

Chu Văn An

LS cung cấp nhiều dòng biến tần khác nhau đáp ứng nhu cầu đa dạng của ngành công nghiệp. Trong bài viết dưới đây Trường Chu Văn An sẽ hướng dẫn bạn cách lắp đặt biến tần LS G100 Series.

Cài đặt thông số cơ bản cho biến tần G100

Mỗi biến tần yêu cầu một quy trình lắp đặt khác nhau, tuy nhiên có 4 thông số quan trọng cần lưu ý khi lắp đặt biến tần.

Tham số lựa chọn phương thức RUN/STOP

Trên bàn phím hoặc qua chân điều khiển ngoài (24V + S1), tìm thông số trong sách hướng dẫn với cụm từ Main run source lựa chọn, Operation Method hoặc Drive Mode – Run/Stop Method tùy theo từng loại biến tần, sau đó chọn như sau:

• 0: Bàn phím: Chạy/Dừng trên bàn phím.
• 1: Điều khiển Chạy/Dừng bên ngoài: Điều khiển Chạy/Dừng bên ngoài.
• 2: Giao tiếp: Chạy/Dừng qua cổng RS485.

Thời gian tăng tốc 1 và thời gian giảm tốc 1

Thông số này quyết định trực tiếp đến khả năng hoạt động trơn tru của máy trong hiện tại và tương lai.

Thời gian tăng tốc là thời điểm nhấn RUN, động cơ sẽ chạy trong khoảng 0Hz ~ 50HZ trong khoảng mặc định là 10 giây. Thời gian giảm tốc là thời gian từ lúc nhấn STOP cho đến khi động cơ dừng hoàn toàn. Trong biến tần có thông số cài đặt bỏ qua chế độ Giảm tốc là Fee Run, nghĩa là khi nhấn STOP thì động cơ sẽ dừng tự do.

Cách thay đổi tần số

Thông số này ở biến tần của mỗi hãng sẽ có tên gọi khác nhau như Lựa chọn nguồn tần số chính, Phương pháp cài đặt tần số, Lệnh tần số nhưng nhìn chung nó sẽ bao gồm các tùy chọn sau:

• 0: Bàn phím: Thay đổi tần số bằng nút tăng giảm trên bàn phím.
• 1: Chiết áp trên bàn phím: Thay đổi tần số bằng núm xoay.
• 2: Tín hiệu analog AVI bên ngoài Đầu vào: Thay đổi tần số bằng tín hiệu điện trở thay đổi hoặc 0-10VDC.
• 3: Đầu vào tín hiệu analog ACI bên ngoài: Thay đổi tần số bằng tín hiệu 4-20mA.
• 4: Tần số cài đặt giao tiếp: Thay đổi tần số bằng RS485.
• 5: Tần số đầu ra PID: Thay đổi tần số bằng tín hiệu phản hồi PID.

Giới hạn tần số

Thông số này cho phép động cơ chạy nhanh nhất tính bằng Hz. Giả sử khi đặt thành 40Hz, động cơ chạy ở tốc độ tối đa 40Hz, n=60×40/2 = 1200 RPM. Trong phạm vi phổ biến 1-60Hz, người vận hành có thể tự do đặt giới hạn tần số cho động cơ thông thường.

Hướng dẫn lắp đặt biến tần LS G100

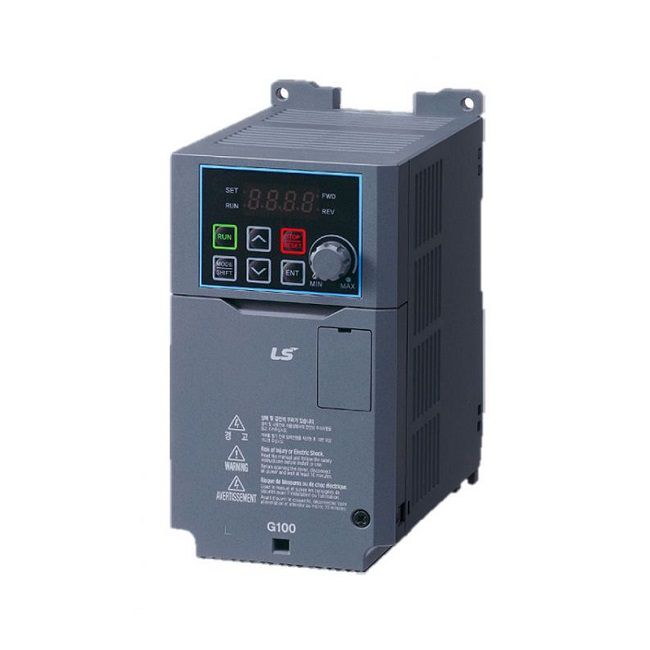

Biến tần LS G100 Series là dòng biến tần đa năng được tối ưu hóa cho nhiều ngành công nghiệp, với hiệu suất mô-men xoắn được cải thiện và khả năng điều khiển không cần cảm biến mạnh mẽ. Dòng biến tần LS này phù hợp cho các thiết bị như máy cắt, máy uốn, máy bơm, máy nén, cần cẩu trong ngành gia công kim loại, xử lý nước và môi trường.

Thông số kỹ thuật:

• Điện áp đầu vào: 3 pha (380 – 480VAC).
• Dòng điện đầu ra: 2.5A – 88A
• Công suất: 0,4kW – 22kW
• Tích hợp bộ lọc EMC, hỗ trợ nhiều loại mạng truyền thông (Modbus, Ethernet IP).

Cách lắp đặt biến tần LS G100

Sơ đồ kết nối biến tần LS G100 Series

Kết nối phần dẫn động phía trên

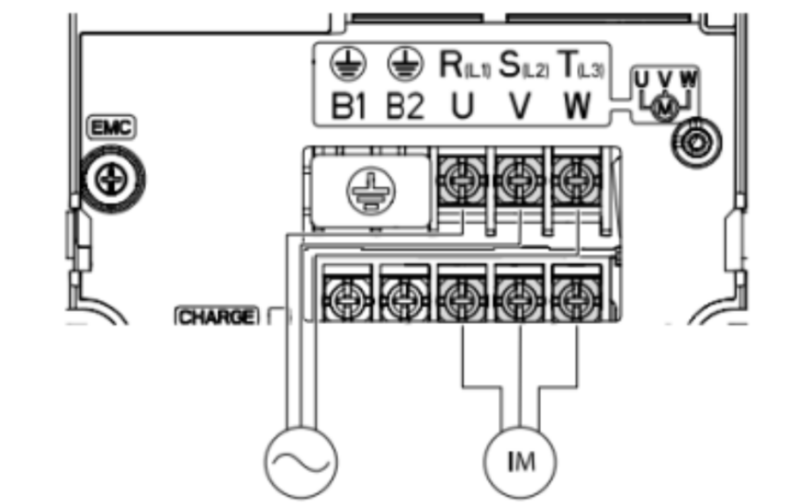

Ba pha G100_0.4~4.0kW

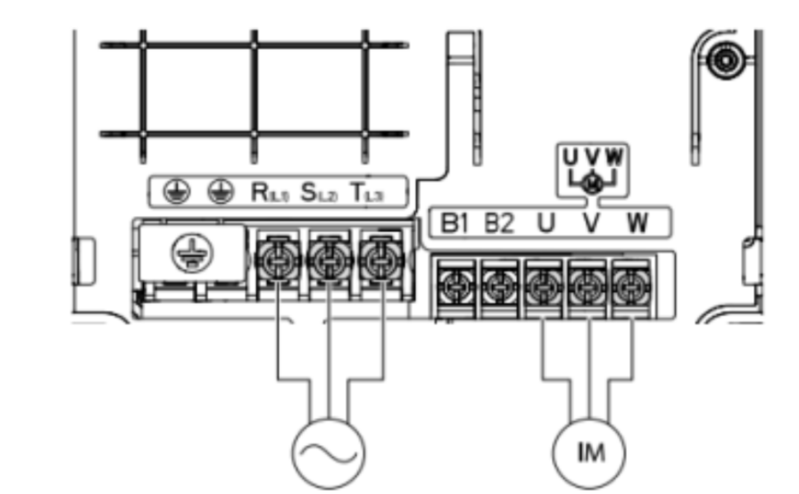

Ba pha G100_5.5~7.5kW

Biểu tượng	Giải thích	Mô tả
	Nối đất	Dùng để nối đất
R(L1)/S(L2)/T(L3)	Kết nối nguồn điện AC	Được sử dụng để cấp nguồn AC cho biến tần.
B1/B2	Kết nối điện trở phanh và điện trở xả	Dùng để nối điện trở hãm, điện trở phóng điện
U/V/W	Đầu ra cho động cơ điều khiển	Dùng để nối 3 dây của động cơ

Lưu ý: Biến tần 3 pha LS G100 Series 0.4~4.0kW được thiết kế có kết nối nguồn ngay phía trên kết nối động cơ nên trong quá trình kết nối cần kết nối đúng dây, đúng loại kết nối, tránh kết nối nguồn điện vào kết nối động cơ và ngược lại.

Kết nối phần điều khiển

Đầu vào

đầu ra

Hướng dẫn cài đặt chi tiết LS G100 Series

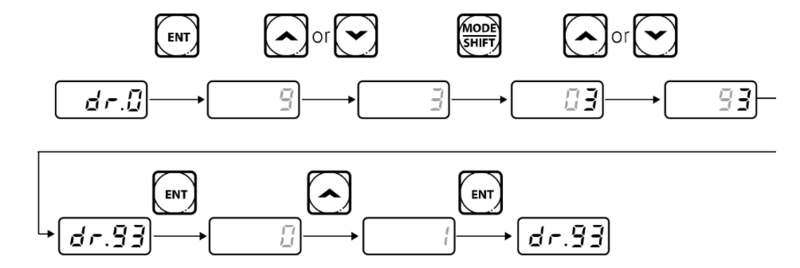

Reset biến tần LS G100 Series về thông số mặc định của nhà sản xuất

• Bước 1: Vào nhóm chức năng chính dr.0.
• Bước 2: Vào chức năng dr.93.
• Bước 3: Nhấn ENT để vào chức năng dr.93. Sau đó, đặt giá trị dr.93 = 1. Nhấn ENT để lưu giá trị.
• Bước 4: Biến tần đã được reset về thông số mặc định.

Trước khi lắp đặt biến tần, bạn cần reset lại để tránh trường hợp biến tần bị nhà sản xuất lắp đặt. Trường hợp các chức năng cài đặt chồng chéo lên nhau hoặc xảy ra sự cố trong quá trình cài đặt, bạn cũng cần reset lại biến tần.

Chức năng cơ bản khi lắp biến tần LS G100

Chức năng cài đặt thông số cho động cơ

Cài đặt tần số điều khiển tối đa trên biến tần LS G100 Series

• Bước 1: Vào nhóm chức năng chính dr.0.
• Bước 2: Vào chức năng dr.20.
• Bước 3: Nhấn ENT để vào chức năng dr.20. Sau đó, nhập giá trị tần số tối đa mong muốn. Nhấn ENT để lưu giá trị.

Lắp biến tần LS G100 Series để điều khiển động cơ ngay khi bật nguồn

• Bước 1: Vào nhóm chức năng chính Ad.0.
• Bước 2: Vào chức năng Ad.10.
• Bước 3: Nhấn ENT để vào chức năng Ad.10. Sau đó, chuyển giá trị Ad.10 = 1 (Chạy khi bật nguồn). Nhấn ENT để lưu giá trị.

Những lưu ý khi lắp đặt biến tần LS G100

• Am hiểu về công nghệ điện và điều khiển: Biến tần là thiết bị phức tạp, hơn nữa mỗi nhà sản xuất lại có hướng dẫn lắp đặt khác nhau. Vì vậy, nếu bạn chưa hiểu sâu về nguyên lý hoạt động của biến tần và những kiến ​​thức cơ bản về điện thì nên nhờ đến kỹ thuật viên chuyên nghiệp để lắp đặt biến tần.
• Đặc thù của ứng dụng: Độ phức tạp của ứng dụng ảnh hưởng đến quá trình cài đặt biến tần. Vì vậy, cần tìm hiểu chính xác yêu cầu của ứng dụng như tốc độ, vị trí, khả năng tích hợp giữa nhiều bộ biến tần để có cách lắp đặt thiết bị phù hợp.
• Hỗ trợ phần mềm và tài liệu hướng dẫn: Nhà sản xuất LS thường cung cấp phần mềm và tài liệu cài đặt đi kèm để hỗ trợ việc cài đặt từng loại biến tần. Việc nghiên cứu và ứng dụng thực tế sẽ giúp quá trình lắp đặt biến tần của bạn được thuận lợi hơn.

Trường Chu Văn An đã hướng dẫn bạn cách lắp đặt biến tần LS G100 Series. Một lần nữa, chúng tôi khuyên bạn nên tìm kiếm sự trợ giúp từ các kỹ thuật viên chuyên nghiệp nếu bạn chưa có đủ kiến ​​thức chuyên môn về biến tần. Để tìm hiểu những kiến ​​thức khác liên quan đến biến tần, vui lòng truy cập: https://etinco.vn/tin-tuc/.
