Hướng dẫn cài đặt bộ điều khiển tụ bù Shizuki chi tiết

Bộ điều khiển tụ điện Shizuki là giải pháp tự động tối ưu hóa quá trình bù công suất phản kháng, giúp hệ thống hoạt động hiệu quả, ổn định và tiết kiệm năng lượng. Trong bài viết này, KTH ELECTRIC sẽ hướng dẫn chi tiết cách lắp đặt bộ điều khiển tụ điện Shizuki, cũng như sơ đồ nối dây và những lưu ý quan trọng.

1. Giới thiệu về bộ điều khiển tụ điện Shizuki

Bộ điều khiển tụ điện Shizuki của Nhật Bản có thể đo dòng điện chính xác, tự động chuyển tụ theo tải, bảo vệ hệ thống khỏi các tai nạn về điện và được sử dụng rộng rãi trong các tủ bù hạ áp. Thiết bị giúp các công ty duy trì Cosφ ổn định, hạn chế dao động điện áp, tối ưu hóa hiệu suất máy và tiết kiệm chi phí.

Bộ điều khiển tụ điện Shizuki đo dòng điện chính xác, tự động bật và tắt tụ điện dựa trên tải và bảo vệ hệ thống khỏi các tai nạn về điện.

Tìm hiểu: Bộ điều khiển tụ điện là gì? Chức năng, nguyên lý và ứng dụng

2. Đặc tính kỹ thuật của sản phẩm

– Tự động điều chỉnh số hạng định mức và hệ số C/K.

– Tự động thay đổi hướng đo dòng điện theo tải.

– Hiển thị các thông số: Cosφ, hài tổng dòng điện và điện áp (THD).

– Đánh giá mức độ rủi ro của hệ thống.

– Cấp độ cuối cùng cho phép điều khiển quạt và báo động chương trình.

– Báo động trong trường hợp: điện áp thấp/cao, bù không đủ, không đạt Cosφ, THD trên ngưỡng.

– Tuân thủ tiêu chuẩn IEC 61000-6-2.

3. Cấu tạo thiết bị và nút chức năng

Thiết kế cấu trúc trực quan của Bộ điều khiển tụ điện Shizuki giúp các kỹ thuật viên điều hướng dễ dàng trong quá trình lắp đặt và vận hành.

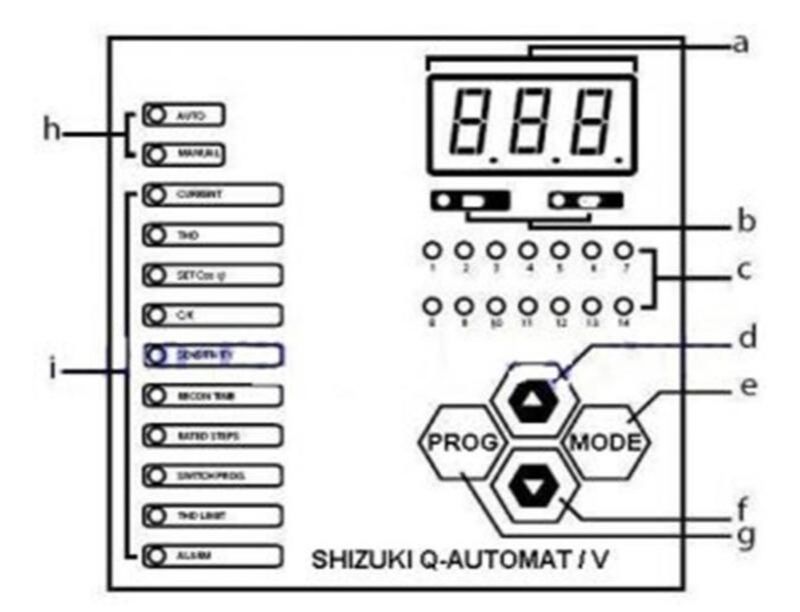

Màn hình hiển thị bộ điều khiển điện dung Shizuki và các phím chức năng

Các nút chức năng của bộ điều khiển điện dung Shizuki bao gồm:

một: 3 Màn hình LED 7 đoạn hiển thị giá trị vận hành.

Thứ hai: 2 đèn báo phân biệt cosφ chậm (IND) và cosφ nhanh (CAP).

C: Đèn LED hiển thị trạng thái và thông số của tụ điện ở các cấp.

d: Nút lên: Tăng giá trị hoặc di chuyển giữa các menu.

điện tử: Nút MODE: Chuyển đổi giữa menu và chế độ hiển thị.

Êph: Nút xuống: Giảm giá trị hoặc di chuyển menu trở lại.

gram: Nút PROG: dùng để nhập và lưu các thông số cài đặt.

Giờ: Chỉ báo chế độ làm việc: thủ công hoặc tự động.

TÔI: Các chỉ số hiển thị các thông số đang được theo dõi hoặc thiết lập.

Xem thêm: Hướng dẫn sử dụng bộ điều khiển tụ điện SK

4. Sơ đồ đấu dây bộ điều khiển tụ điện Shizuki

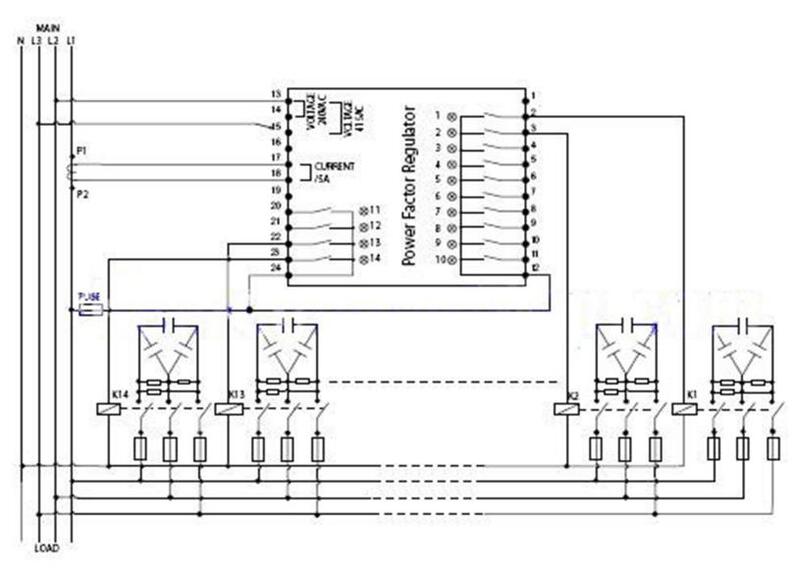

Sơ đồ nối dây hệ thống ba pha 220/380V của Shizuki với bộ nguồn điều khiển 380/415V và cuộn dây contactor 220V.

5. Điều kiện và yêu cầu trước khi lắp đặt

– Kiểm tra thông số hệ thống điện: Dòng tải, dòng điện Cosφ, điện áp làm việc.

– Kiểm tra CT: Tỷ lệ chính xác, hướng lắp đặt chính xác và dây tín hiệu không bị lỏng hoặc đứt.

– Kiểm tra tổng điện dung và số tầng của tụ điện: Đảm bảo dung lượng thực tế phù hợp với thông số đã khai báo.

– Đảm bảo an toàn điện: Tắt nguồn, đeo thiết bị bảo hộ và chỉ kỹ thuật viên mới được thao tác.

Xem ngay: Hướng dẫn lắp đặt bộ điều khiển tụ điện Ducati

6. Hướng dẫn lắp đặt bộ điều khiển tụ điện Shizuki

Dưới đây là hướng dẫn chi tiết để cài đặt bộ điều khiển điện dung Shizuki:

6.1. Bước 1: Đặt hệ số cos (φ)

Đầu tiên, bật nguồn bộ điều khiển và nhấn người mẫu Cho đến khi đèn báo Set Cos(φ) sáng lên. Tiếp theo, nhấn chương trình Bật chế độ điều chỉnh hệ số Cos(φ). sử dụng hướng lên hoặc xuống để chọn một giá trị thích hợp. Thông số Cos(φ) thường được đặt trong khoảng 0,90-0,98 và đèn IND hiển thị trạng thái. Thông thường, kỹ thuật viên đặt Cos (φ = 0,95 IND) để đạt được hiệu quả bù ổn định.

6.2. Bước 2: Thiết lập hệ số D/K

Quá trình thiết lập hệ số có thể được hoàn thành tự động bởi bộ điều khiển Shizuki. Nhưng khi hệ thống được lắp đặt trong nhà xưởng, nhà máy, việc điều chỉnh thủ công hệ số C/K sẽ giúp bộ điều khiển hoạt động chính xác và ổn định hơn.

Quá trình thiết lập hoàn tất khi bạn đã biết giá trị C/K cần nhập. Hệ số K có thể được tính toán dựa trên hướng dẫn từ bộ điều khiển hoặc tra cứu tương tự như bảng tham chiếu tiêu chuẩn. Trong một số trường hợp, điều này có thể được tính gần đúng bằng các ví dụ minh họa:

Cách vận hành:

• theo người mẫu cho đến khi đèn C/K Hãy thắp sáng lên.
• theo chương trình Chuyển sang thay đổi giá trị C/K.
• sử dụng hướng lên hoặc xuống điều chỉnh theo giá trị C/K = 0,56.
• theo chương trình Xác nhận lại và tiếp tục điều chỉnh C/K Cần thiết.

6.3. Bước 3: Lắp đặt tụ điện

Giả sử hệ thống sử dụng Tụ điện cấp 4mỗi cấp có năng lực 20kVAr. theo người mẫu cho đến khi ánh sáng Số bước đánh giá sáng rồi nhấn chương trình Truy cập cài đặt giá trị cho từng cấp tụ điện. Khi đèn cấp 1 bật sáng, tiếp tục nhấn chương trình Cho phép điều chỉnh tham số. sử dụng hướng lên hoặc xuống Đặt giá trị 001sau đó nhấn chương trình cứu.

theo hướng lên Để chuyển sang cấp độ 2, lặp lại và đặt giá trị 001 Tương tự. Đối với Cấp 3 và Cấp 4, thực hiện quy trình tương tự. Đối với các mức chưa sử dụng (cấp 5 và 6), hãy nhập giá trị 000.

Sau khi hoàn thành, quá trình lắp đặt các bước của tụ điện được coi là hoàn thành.

6.4 Bước 4: Cài đặt driver

Trước khi vận hành chính thức, bộ điều khiển ngưng tụ cần được chuyển sang chế độ điều chỉnh thủ công và phải kiểm tra tình trạng làm việc của công tắc tơ. theo người mẫu cho đến khi ánh sáng Chuyển sang chuyên nghiệp sáng rồi nhấn chương trình Vào phần lựa chọn chế độ điều khiển. sử dụng hướng lên hoặc xuống Chọn chế độ Naan (thủ công) và nhấn chương trình xác nhận.

Để thử bù thủ công, tiếp tục nhấn người mẫu cho đến khi ánh sáng Thủ công Mở. theo hướng lên mỗi lần và quan sát. Nếu mỗi lần nhấn mà có hiện tượng contactor xuất hiện chứng tỏ mạch điều khiển và chế độ bù bằng tay đang hoạt động ổn định. Khi muốn ngắt mức tụ điện hãy nhấn xuống Xóa từng cấp độ khỏi hệ thống.

Sau khi kiểm tra xong hãy tiếp tục Chế độ bù tự động. Để thực hiện lại thao tác: Nhấn người mẫu cho đến khi ánh sáng Chuyển sang chuyên nghiệp Nhấn nhẹ chương trìnhsau đó sử dụng lên và xuống chọn xe hơi (tự động). Cuối cùng, nhấn chương trình Lưu cài đặt.

Sau khi hoàn thành các bước cài đặt, bộ điều khiển điện dung Shizuki đã sẵn sàng hoạt động bình thường. Nếu xảy ra cảnh báo hoặc lỗi, hãy kiểm tra tài liệu để xác định nguyên nhân và thực hiện hành động chính xác.

Xem thêm: Hướng dẫn lắp đặt bộ điều khiển điện dung 6 tầng Mikro

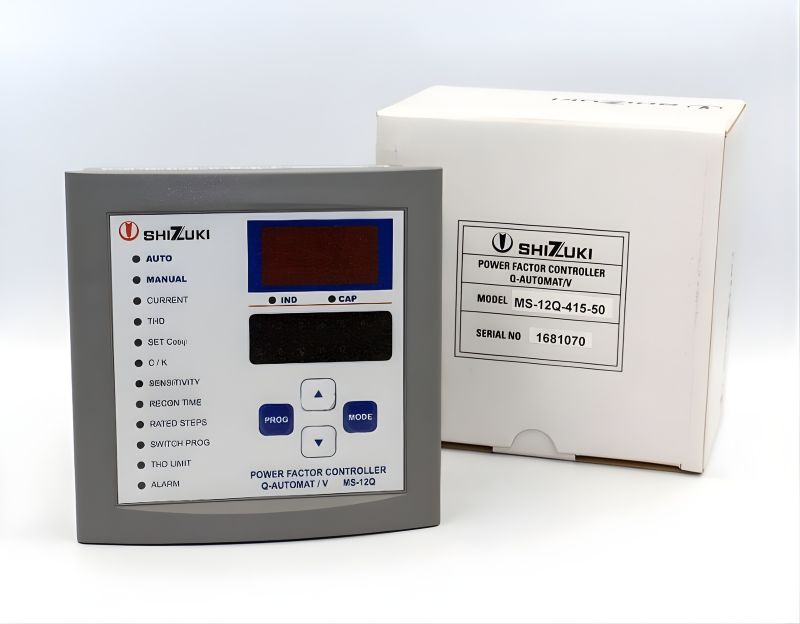

7. KTH ELECTRIC Electric – Nhà phân phối bộ điều khiển tụ Shizuki chính hãng
