Hướng Dẫn Chi Tiết Cài Đặt Bộ Điều Khiển Tụ Bù Ducati

Chu Văn An

Tụ điện đã trở thành linh kiện điện quan trọng được sử dụng trong hệ thống điện. Nó giúp cải thiện hệ số công suất phản kháng. Vì vậy, bộ điều khiển tụ điện trở thành một phần không thể thiếu trong tủ điện của các hệ thống điện được sử dụng. Nó giúp giảm tổn thất điện năng do điện năng thấp. Việc lắp ráp các dàn tụ điện và bộ điều khiển tụ điện đã trở thành một nhu cầu tất yếu đối với mọi hệ thống điện sản xuất. Bài viết này sẽ hướng dẫn lắp đặt bộ điều khiển tụ Ducati để khách hàng tham khảo khi sử dụng sản phẩm.

Bộ điều khiển tụ điện Ducati là gì? Có bao nhiêu cấp độ?

Trước đây, tụ điện được điều khiển hoàn toàn bằng tay bởi con người. Làm thủ công vừa không hiệu quả vừa không an toàn. Sản phẩm bộ điều khiển tụ điện Ducati là sản phẩm hoàn toàn tự động. Nó trở thành một phần quan trọng trong việc tự động bù công suất phản kháng trong hệ thống điện.

Hiện nay trên thị trường có rất nhiều thương hiệu điều khiển tụ điện khác nhau. Bộ điều khiển tụ Ducati đã trở thành sản phẩm được nhiều người lựa chọn bởi tính năng đầy đủ và giá thành hợp lý.

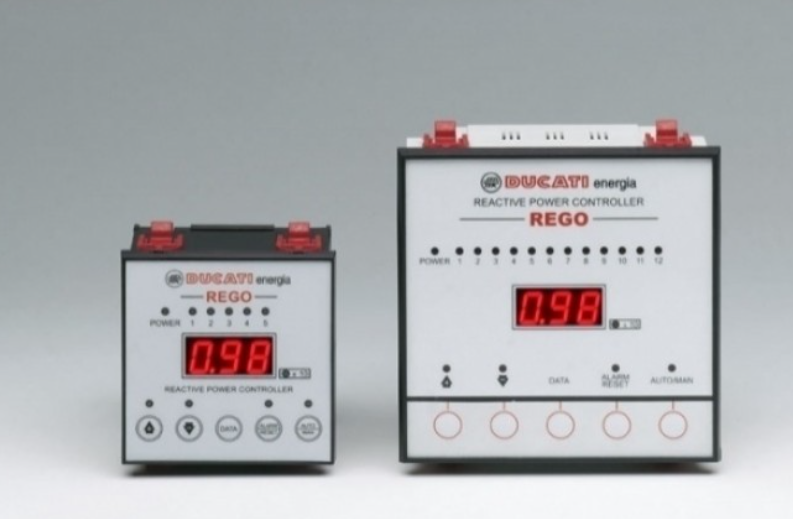

Bộ điều khiển tụ điện Ducati có đủ loại cho hệ thống điện 1 pha đến 3 pha. Nó có đầy đủ từ 6 đến 14 cấp độ. Khách hàng có thể lựa chọn từ màn hình LED giá rẻ đến màn hình LCD.

>>> Xem thêm: Bộ điều khiển tụ điện – Ducati

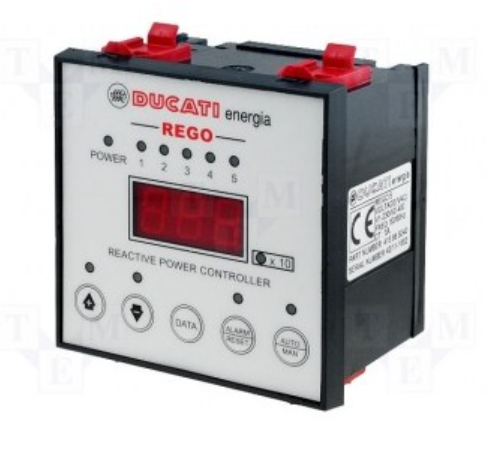

Hướng dẫn lắp đặt bộ điều khiển tụ điện Ducati

Bộ điều khiển dàn ngưng Ducati tích hợp nhiều chức năng và rất dễ sử dụng, lắp đặt. Dễ dàng lắp đặt, chuyển đổi tụ điện đơn giản và khách hàng có thể tự vận hành. Đặc biệt, bộ điều khiển tụ điện Ducati còn có chức năng ưu tiên tắt các tụ điện không hoạt động để kéo dài tuổi thọ của bộ điều khiển.

Hướng dẫn cài đặt

Sau khi cài đặt bộ điều khiển và bật lên lần đầu, màn hình sẽ hiển thị IL(…), l▲ và điều chỉnh giá trị TI theo phương pháp tính toán. Giá trị IL=TI/5.

Biến hiện tại là 1000, vì vậy IL = 1000/5 = 200.

Sau khi điều chỉnh xong nhấn phím Data và trên màn hình sẽ xuất hiện chữ FAS, theo sau là C1. Lúc này bộ điều khiển sẽ tự động tắt và kiểm tra mức chất lỏng 3 lần. Sau khi kiểm tra cấp độ, C1 sẽ xuất hiện trên màn hình. Tiếp theo, màn hình sẽ hiển thị 00. Nhấn và giữ phím DATA cho đến khi thấy trên màn hình xuất hiện 1.1.1 thì bắt đầu điều chỉnh.

Sử dụng đồng thời phím ▲ và ▼, màn hình sẽ thực hiện các cài đặt sau:

1./ Fr Chỉnh tần số về 50Hz và nhấn Data

2./ Với hệ số Cos 0,95 thì nhấn Data

3./Điện áp UFF của bộ điều khiển, điều chỉnh về 400 volt và nhấn Data

4./ Cho tụ điện CNU điện áp 415V và ấn dữ liệu

5./Đối với IL, điều chỉnh hệ số như trên và nhấn Data

Tiếp tục bước này và nhấn đồng thời các phím Alarm Reset + Data và màn hình sẽ xuất hiện.

a./Fan, mặc định là 25 thì nhấn Data

b./T1 là cài đặt thời gian đóng mức tụ là 20 giây, nhấn Data

c./T2 là cài đặt thời gian đóng mức tụ tiếp theo là 15 giây, nhấn Data

❖ Hu, đặt giá trị mặc định là 1 và nhấn Data

❖ Thứ hai, đặt giá trị mặc định thành 1 và nhấn Data

❖ Adr, đặt giá trị mặc định là 1 và nhấn Data

❖ Bdr, đặt giá trị mặc định là 960 và nhấn Data

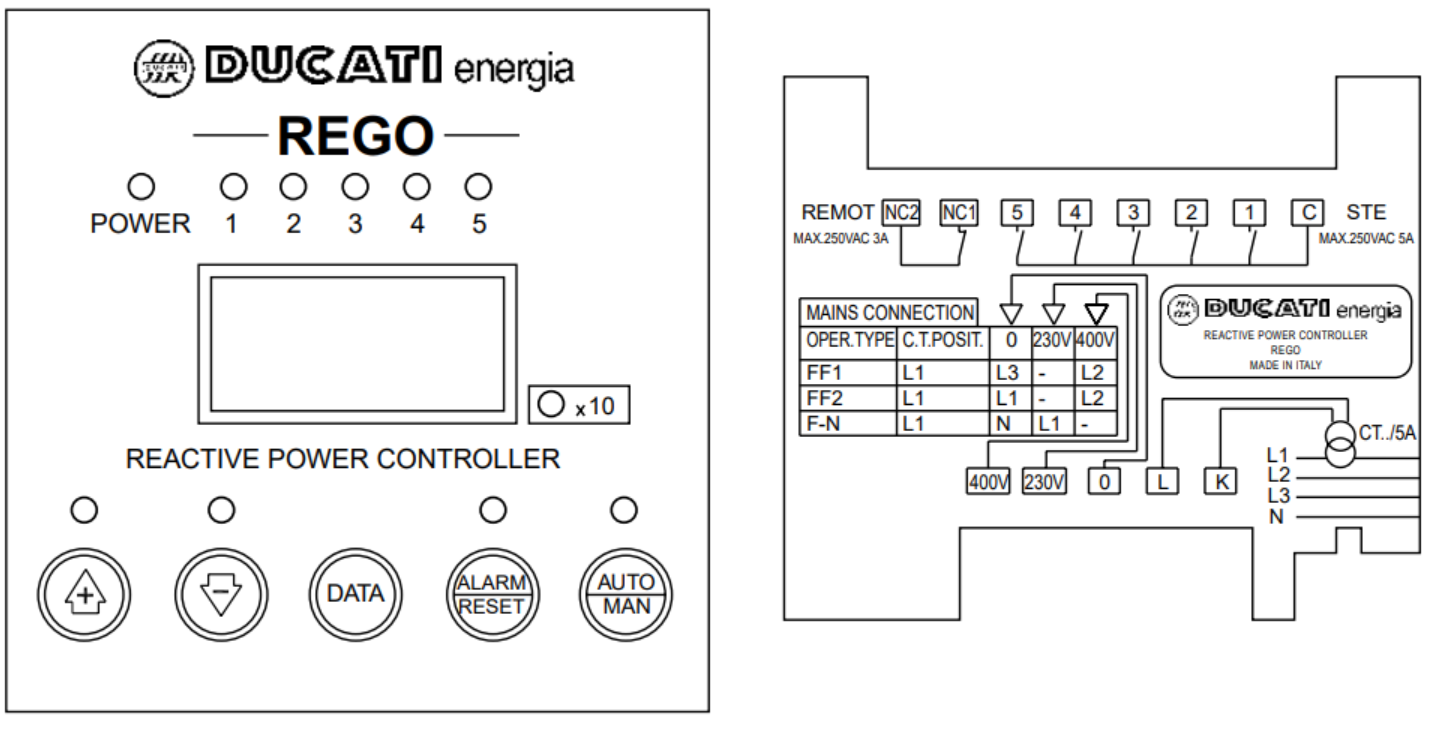

❖ Con, thiết lập phương thức kết nối của bộ điều khiển, kết nối theo sơ đồ FF1 rồi nhấn Data

❖ Sup chọn Default và nhấn Data

♦ U1=230V, U2=400V, (giới hạn dao động áp suất) chọn U2 và nhấn Data

❖ Fas, chọn On (tự động chuyển cực TI) và nhấn Data.

❖ Acq: Không, nhấn và giữ phím ▲ cho đến khi màn hình hiển thị Pr. Sau đó nhấn nút dữ liệu. Trên màn hình sẽ hiện chữ Pro, bây giờ chúng ta hiệu chỉnh mức điện dung và chọn độ lệch pha là 5 cho mức điện dung 6 bước khép kín, (có trong sách hướng dẫn Ducati) với hệ số chính là 1.1.1. Sau khi điều chỉnh nhấn nút Data.

❖ Pfc, là giá trị của tụ điện tầng 1, ta đặt giá trị là 30kVar

❖ Sau khi điều chỉnh xong nhấn và giữ phím Data khoảng 5 giây cho đến khi trên màn hình xuất hiện chữ P-. Lúc này, bộ điều khiển điện dung sẽ tự động lưu giá trị đã cài đặt và bộ điều khiển sẽ tự động khởi động lại màn hình để hoàn tất quá trình cài đặt.
