Hướng Dẫn Kiểm Tra Tụ Bù Đơn Giản, Nhanh Chóng

Chu Văn An

Nhiều vấn đề có thể xảy ra trong quá trình sử dụng dàn tụ điện. Qua bài viết này, KTH ELECTRIC sẽ hướng dẫn các bạn phương pháp kiểm tra tụ điện tại nhà đơn giản mà ai cũng có thể làm được.

Kế hoạch kiểm tra tụ điện

Tụ điện có ảnh hưởng rất lớn đến dòng điện và các thiết bị điện. Dòng điện mang lại sự ổn định nên cần kiểm tra kỹ tụ điện thường xuyên để tránh những sự cố có thể gây hậu quả nghiêm trọng.

Vì vậy, bạn cần lập kế hoạch kiểm tra các tụ điện của mình để giúp bảo trì và thay thế các tụ điện cũ đang gây ra sự cố cho hệ thống điện của bạn, ngay cả khi các tụ điện không còn bù công suất phản kháng như nhà sản xuất đã ghi ban đầu.

Kiểm tra dung lượng tụ điện bằng đồng hồ vạn năng

Bạn có thể sử dụng đồng hồ vạn năng FLUKE hoặc KYORITSU để đo dung lượng tụ điện. Cách sử dụng như sau: Đoản mạch 2 pha, đo các pha còn lại bằng 2 pha bị ngắn mạch, chia số đọc cho một nửa sẽ có công suất 1 pha ghi trên nhãn. Bằng cách này, các cặp cực còn lại được vận hành theo trình tự để đạt được công suất ba pha. Đây là cách đo công suất tụ điện chính xác nhưng cần sử dụng đồng hồ vạn năng chuyên dụng.

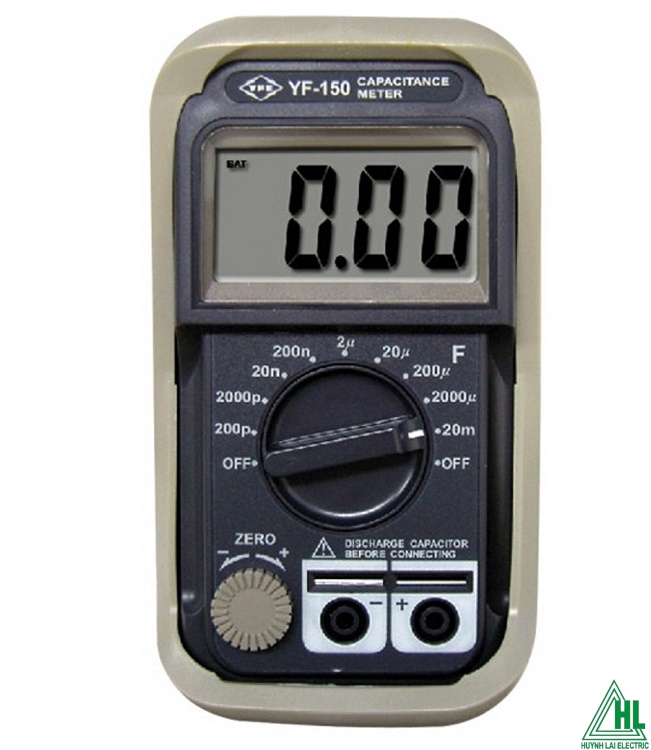

Cách kiểm tra tụ điện bằng máy đo điện dung

Chức năng của máy đo điện dung là đo điện dung của tụ điện và kiểm tra xem tụ điện có ở tình trạng tốt hay không và có cần thay thế hay không. Đo điện dung của tụ điện bằng máy đo điện dung là phương pháp đo chính xác nhất. Để đo chính xác, tụ điện phải được dỡ tải và phóng điện hoàn toàn. Chúng ta có thể sử dụng một số máy đo điện dung như yoritsu 1011, Kyoritsu 1012, Fluke 179 hoặc một số loại tương tự để đo.

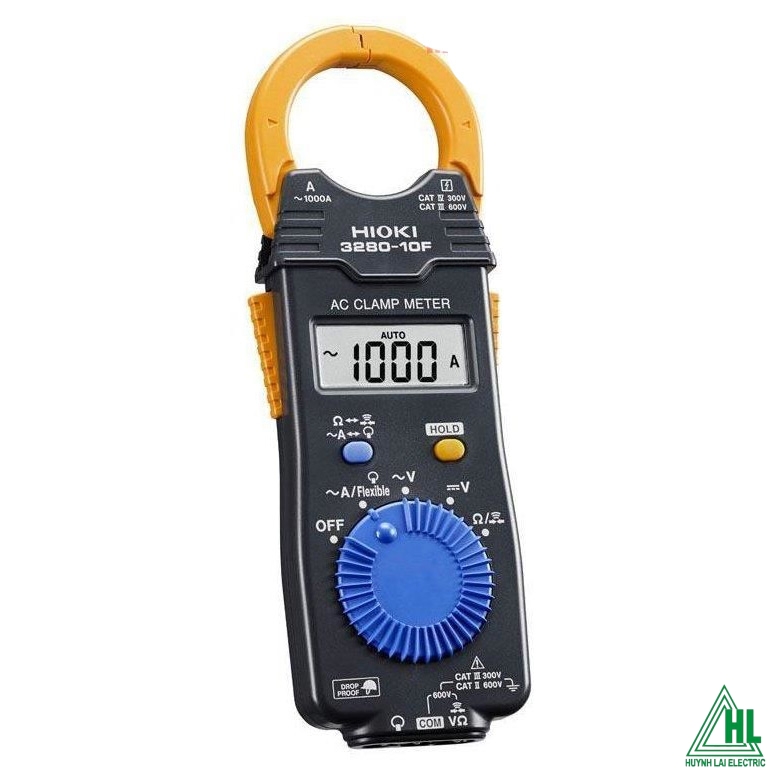

Kiểm tra tụ điện bằng ampe kìm

Ngoài phép đo trực tiếp, còn có thể đo gián tiếp bằng cách đo dòng điện chạy qua tụ điện khi nó hoạt động. Phương pháp đo này là phương pháp đo gián tiếp, có độ chính xác cao và dễ thực hiện. Điều kiện để phép đo chính xác và có độ tin cậy cao là đo khi điện áp nằm trong khoảng cho phép. Thông qua việc đo ampe kìm chúng ta có thể so sánh dòng điện làm việc với dòng điện định mức để đánh giá chất lượng của tụ điện một cách khách quan nhất. Nếu tụ điện được sử dụng trong thời gian dài thì dòng điện hoạt động sẽ có xu hướng giảm dần. Phương pháp này rất đơn giản và dễ thực hiện.

Một số lỗi thường gặp và cách khắc phục khi sử dụng tụ điện

Rơle điều chỉnh về giá trị mặc định

Sau khi sử dụng một số dàn tụ điện trong một thời gian, rơle có thể được điều chỉnh về giá trị mặc định, dẫn đến tụ điện không nhận được lệnh điều khiển hoặc nhận được nhưng không hoạt động.

Để khắc phục hiện tượng này cần phải kiểm tra lại tụ điện và cài đặt lại các thông số vận hành của rơle cho phù hợp.

Hiện tượng null này có giá trị Cos phi

Đây là hiện tượng thường gặp với tụ điện do bạn đấu nối sai tín hiệu dòng điện và điện áp vào rơle.

Để khôi phục tụ điện trở lại hoạt động bình thường, hãy quấn lại theo sơ đồ quy định, sau đó kiểm tra hoạt động bật tắt của rơle. Sơ đồ điều chỉnh rơle thường có trong sách hướng dẫn sử dụng và các kết nối tín hiệu khi mua sản phẩm tụ điện.

Rơle điện áp cao cho thấy quá điện áp

Khi tụ điện gặp hiện tượng này thường phát tín hiệu cắt contactor để bảo vệ tụ điện khiến giá trị cài đặt về giá trị mặc định khiến chức năng không phù hợp với yêu cầu. Nếu điều này xảy ra thường xuyên, nó có thể gây hư hỏng rơle điện dung.

Để giải quyết vấn đề này, chỉ cần giảm kích thước bước chia điện áp của MBA.

Dòng điện đi vào rơle rất nhỏ

Khi dòng điện đi vào rơle nhỏ sẽ khó điều khiển. Nguyên nhân có thể là do tỷ số vòng dây của máy biến dòng quá lớn hoặc sai số góc của máy biến dòng tụ điện lớn.

Để khắc phục dòng điện nhỏ đi vào rơle cần thay thế máy biến dòng có tỷ số phù hợp với tải và sai số đã được cài đặt theo tiêu chuẩn kỹ thuật đo lường.

Nổ tụ điện, ngưng tụ

Có rất nhiều nguyên nhân gây ra hiện tượng ngưng tụ, trương nở và KTH ELECTRIC sẽ liệt kê một số nguyên nhân đó.

• Nguyên nhân sâu xa của hiện tượng phóng điện do tiếp xúc kém là do công suất dòng điện không được đảm bảo. Tùy thuộc vào thời gian tiếp xúc kém, tụ điện có thể giãn nở và mất công suất.
• Thiết kế kỹ thuật không đúng: Nếu điện áp chọn không phù hợp với điện áp hệ thống có thể khiến tụ điện bị nổ hoặc giãn nở khi điện áp hệ thống cao hơn điện áp tại tụ điện.
• Do chất lượng tụ điện: Các tụ điện được sử dụng trong hệ thống của bạn có thể có chất lượng kém. Sau khi sử dụng một thời gian, dung lượng của tụ điện không những giảm mà còn gây ra hiện tượng giãn nở. Nguy hiểm hơn sẽ khiến tụ điện phát nổ.
