Thanh cái đồng là bộ phận rất quan trọng và không thể thiếu trong việc lắp đặt tủ điện. Để hiểu rõ hơn về thanh cái đồng và cách chọn loại thanh cái phù hợp cho ứng dụng của bạn, hãy đọc bài viết sau cùng chúng tôi để tìm hiểu thêm.
>>> Có thể bạn quan tâm:
Một số ứng dụng khác của thanh đồng trên thế giới
Tụ Điện Cho Gia Đình – Giải Pháp Tiết Kiệm Điện Hàng Đầu Cho Gia Đình
Cấu tạo và công dụng của tụ điện trung thế
Thanh cái đồng là gì?
thanh đồng Là một thanh kim loại được làm bằng đồng. Nó có hình dạng của một khối lập phương, bao gồm chiều dài, chiều rộng và chiều cao (độ dày). Gia công, cắt và uốn thành các hình dạng tương thích để lắp đặt trong tủ điện. Khi chưa được gia công, bản thân thanh đồng được gọi là thanh đồng. Sau khi xử lý, nó được gọi là thanh cái đồng. Thanh cái đồng thường ở dạng cuộn và thanh, thường mỏng và dài.
Vai trò của hàng đồng
Thanh cái đồng có vai trò rất quan trọng trong tủ điện như:
- Nhiệm vụ của thanh cái đồng là dẫn và phân phối dòng điện từ lưới điện hoặc máy phát điện đến các dây dẫn nối với nó.
- Ngoài ra, nó còn đóng vai trò là cầu nối trung gian. Nhiệm vụ của nó là kết nối các tủ điện và thiết bị trong trạm điện như: đường dây, cầu dao, máy biến áp, thiết bị đóng cắt cách ly, máy biến điện áp và máy biến dòng điện.
- Kích thước và chiều dài của thanh cái phụ thuộc vào yêu cầu kết nối như số lượng đường dây cần kết nối vào thanh cái, kích thước của tủ điện hoặc trạm biến áp, yêu cầu mang tải và nhiều yếu tố khác.
>>>Xem thêm: Thị trường tiền đồng phát triển như thế nào?

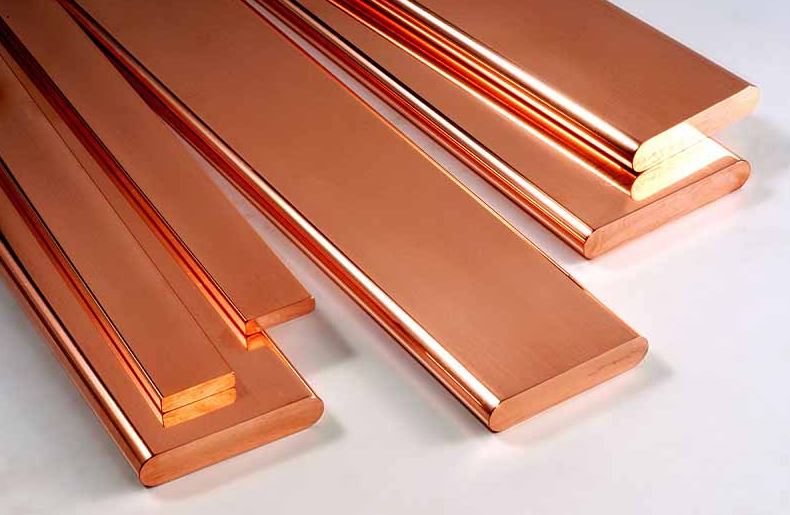

Hướng dẫn lựa chọn thanh cái đồng khi lắp đặt tủ điện
Độ khuếch đại của thanh cái đồng được xác định bởi nhiều yếu tố khác nhau. Mức tăng nhiệt độ tối đa của thanh cái và nhiệt độ môi trường xung quanh được quy định theo tiêu chuẩn quốc tế toàn cầu, với điều kiện thanh cái được mạ bạc. Các điểm kết nối được bắt vít. Mức tăng nhiệt độ cho phép là khoảng 30°C.
Giới hạn nhiệt độ trên đã được lựa chọn và tính toán kỹ lưỡng. ở nhiệt độ hoạt động tối đa. Quá trình oxy hóa bề mặt của vật liệu dẫn điện trong không khí tăng nhanh và phát triển trong thời gian dài tại điểm nối. Cho phép tăng nhiệt độ định mức ở mức 60°C hoặc 40°C so với nhiệt độ môi trường. Với điều kiện là các biện pháp phòng ngừa thích hợp được thực hiện (ví dụ: làm mát cưỡng bức).
Việc tính toán và lựa chọn thanh cái dựa trên cơ sở sau:
– Mức gia nhiệt cho phép đối với thanh cái đồng là 90°C.
– Nhiệt độ môi trường xung quanh thanh cái là 40°C.
– Chiều rộng của thanh cái lớn hơn hoặc bằng 6,3mm (áp dụng cho trường hợp từ 2 đến 3 thanh cái trở lên).
– Hiệp hội đồng quốc tế (do Hiệp hội đồng quốc tế quy định).
– Tiêu chuẩn IEC 60439-1 xác định độ dẫn điện dựa trên diện tích và chu vi của bề mặt thanh cái đồng.
Phương pháp tản nhiệt:
Trong quá trình hoạt động, dòng điện sẽ tạo ra trạng thái cân bằng khiến nhiệt độ tăng cao. Đặc biệt trong dây dẫn, nó phụ thuộc vào sự cân bằng giữa tốc độ thanh cái tạo ra nhiệt và tốc độ thanh cái nguội đi. Nhiệt lượng do thanh cái tạo ra sẽ chỉ biến mất trong các điều kiện sau:
– Bức xạ.
– Đối lưu.
– Truyền nhiệt.
Trong hầu hết các trường hợp, đối lưu và bức xạ sẽ được sử dụng để tản nhiệt và xác định khả năng mang dòng của hệ thống thanh cái đồng. Truyền nhiệt chỉ có thể được sử dụng nếu nhiệt có thể được dẫn vào hệ thống tản nhiệt bên ngoài hệ thống thanh cái hoặc nếu các bộ phận liền kề của hệ thống có khả năng làm mát khác nhau.
Khi làm tủ điện bạn có thể lựa chọn kích thước tiêu chuẩn của thanh cái đồng
Đối với các loại ống dẫn khí khác nhau phải lựa chọn chính xác theo tiêu chuẩn.
Đối với thanh cái đồng cán:
Loại này dùng để làm thanh cái nhỏ cho cầu dao loại nhỏ và cầu dao vỏ nhựa dưới 250A.

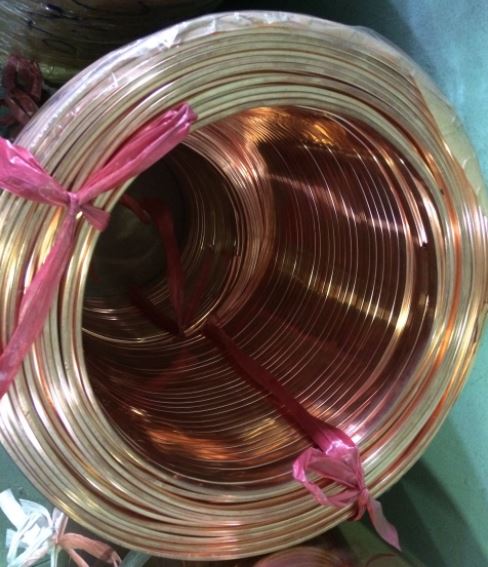

Khi sử dụng phương pháp gia công này chúng ta cần có máy để làm thẳng các thanh đồng. Kích thước phổ biến của cuộn dây đồng như sau:
| Độ dày (mm) | Chiều rộng (mm) | Mặt cắt ngang (mm2) |
| 2 | 8 | 16 |
| 2 | 12 | hai mươi bốn |
| 2 | 15 | 30 |
| 3 | 12 | 36 |
| 3 | 15 | 45 |
| 3 | 20 | 60 |
| 3 | 25 | 75 |
| 3 | 30 | 90 |
| 3 | 40 | 120 |
Thích hợp cho xe buýt đồng
Thường được sử dụng để dập thanh cái MCCB và ACB.

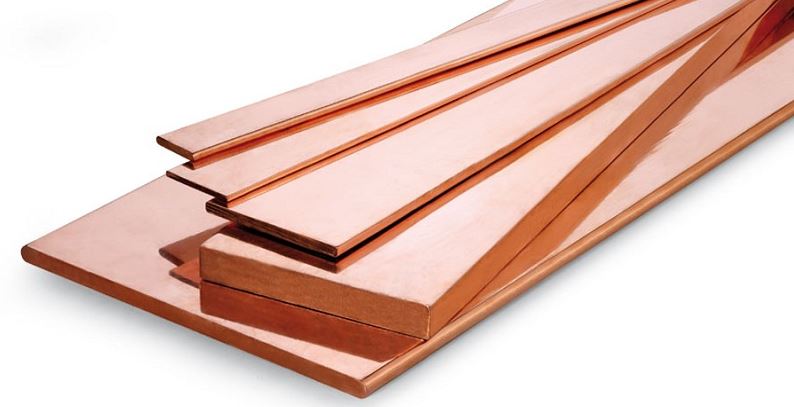

Chiều dài thanh cái bằng đồng là 4m. Bảng sau là bảng tìm độ dày x chiều rộng
| Độ dày (mm) | Chiều rộng (mm) | Mặt cắt ngang (mm2) |
| 4 | 20 | 80 |
| 4 | 25 | 100 |
| 4 | 30 | 120 |
| 4 | 40 | 160 |
| 5 | 15 | 75 |
| 5 | 20 | 100 |
| 5 | 25 | 125 |
| 5 | 30 | 150 |
| 5 | 40 | 200 |
| 5 | 50 | 250 |
| 5 | 60 | 300 |
| 6 | 20 | 120 |
| 6 | 25 | 150 |
| 6 | 30 | 180 |
| 6 | 40 | 240 |
| 6 | 50 | 300 |
| 6 | 60 | 360 |
| 6 | 80 | Thứ 480 chương |
| 6 | 100 | 600 |
| 8 | 20 | 160 |
| 8 | 25 | 200 |
| 8 | 30 | 240 |
| 8 | 40 | 320 |
| 8 | 50 | 400 |
| 8 | 60 | Thứ 480 chương |
| 8 | 80 | 640 |
| 8 | 100 | 800 |
| 10 | 20 | 200 |
| 10 | 30 | 300 |
| 10 | 40 | 400 |
| 10 | 50 | 500 |
| 10 | 60 | 600 |
| 10 | 80 | 800 |
| 10 | 100 | 1.000 |
| 12 | 100 | 1.200 |
| 15 | 100 | 1.500 người |
Kích thước thanh cái chung
Bảng dưới đây là bảng kích thước các loại thanh cái thường được sử dụng.
| Độ dày (mm) | Chiều rộng (mm) | Mặt cắt ngang (mm2) |
| 2 | 8 | 16 |
| 2 | 12 | hai mươi bốn |
| 2 | 15 | 30 |
| 3 | 15 | 45 |
| 3 | 20 | 60 |
| 5 | 20 | 100 |
| 6 | 20 | 120 |
| 10 | 20 | 200 |
| 6 | 30 | 180 |
| 10 | 30 | 300 |
| 6 | 40 | 240 |
| 10 | 40 | 400 |
| 6 | 50 | 300 |
| 10 | 50 | 500 |
| 6 | 60 | 360 |
| 10 | 60 | 600 |
| 6 | 80 | Thứ 480 chương |
| 10 | 60 | 600 |
| 6 | 100 | 600 |
| 10 | 100 | 1.000 |
Trên đây là những chia sẻ của KTH ELECTRIC về thanh cái đồng. Hi vọng những thông tin trên có thể giúp bạn lựa chọn và sử dụng thanh cái đồng một cách hiệu quả nhất. Nếu có thắc mắc về sản phẩm, vui lòng liên hệ với chúng tôi qua đường dây nóng để được hỗ trợ tư vấn. KTH ELECTRIC – Nhà cung cấp đồng thanh số lượng lớn, chiết khấu cao, giá tốt nhất thị trường.
